NCD BRIDGEX5 듀얼 USB-5포트 I2C 브리지 어댑터

견적 받기

NCD 국내 정식 공급 파트너

NCD BRIDGEX5는 FTDI FT232RL USB 직렬 변환기 2개와 포트마다 5 V 전원을 갖춘 I2C 포트 5개를 하나의 보드에 담은 USB-I2C 브리지 어댑터(I2C 마스터 브리지)입니다. 데스크탑 PC에서 센서와 릴레이, 펌프, 조명 같은 I2C 장치를 시험하고 제어합니다.

각 I2C 포트는 최대 130 mA를 공급하므로 소비 전류가 작은 장치는 외부 전원 없이 구동합니다. USB 인터페이스가 2개여서 PC 두 대가 같은 I2C 장치를 나누어 제어합니다. 이 브리지는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 기계 도면, 연결 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

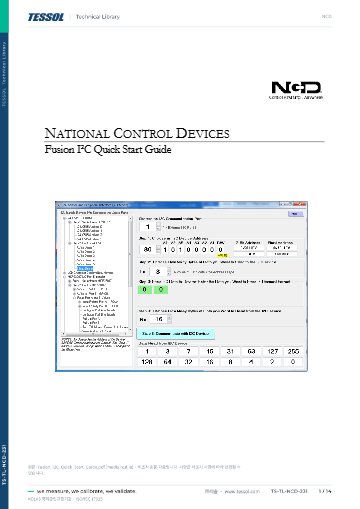

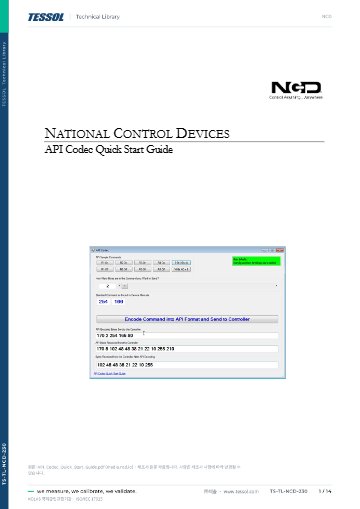

설명서와 가이드

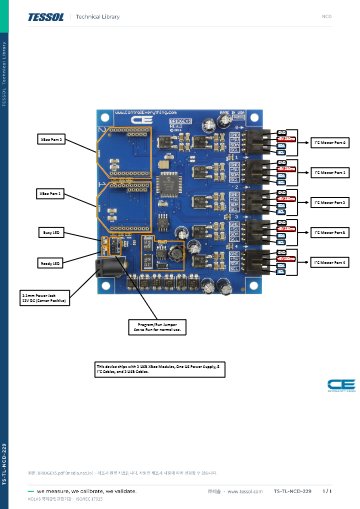

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

5개

I2C 통신 포트

130 mA

포트당 5 V 최대 공급 전류

2포트

USB 인터페이스 (PC 2대 제어)

100 kHz

고정 I2C 동작 속도

특징

여러 I2C 장치를
한 번에 시험

핵심 특징현장에서 달라지는 점
듀얼 USBUSB 포트 2개로 PC 두 대가 동시에 접속하므로 개발자와 시험 담당자가 같은 장치를 나누어 제어합니다.
포트별 5 V 전원I2C 포트마다 5 V 전원을 별도로 공급해 한 포트의 부하 변동이 다른 포트에 번지지 않습니다.
AnyI2C 소프트웨어무료 AnyI2C로 I2C 장치와 통신하므로 별도 프로그램 개발 없이 시험을 시작합니다.
열린 프레임워크새 I2C 칩 지원을 직접 추가하므로 시험 대상이 늘어나도 도구를 바꾸지 않습니다.
USB 모듈 교체USB 모듈을 Bluetooth, WiFi, 직렬, 이더넷 모듈로 바꿔 PC 연결 방식을 확장합니다.
무선 I2C 업그레이드장거리 무선 I2C 옵션으로 장치까지 거리가 있는 시험 환경에도 대응합니다.

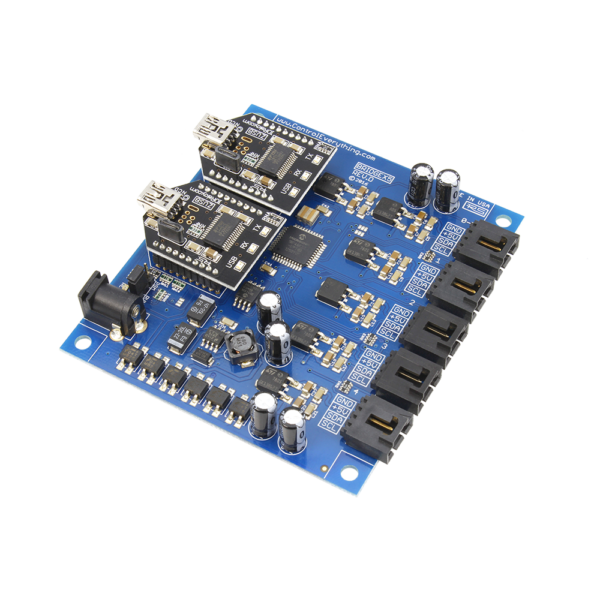

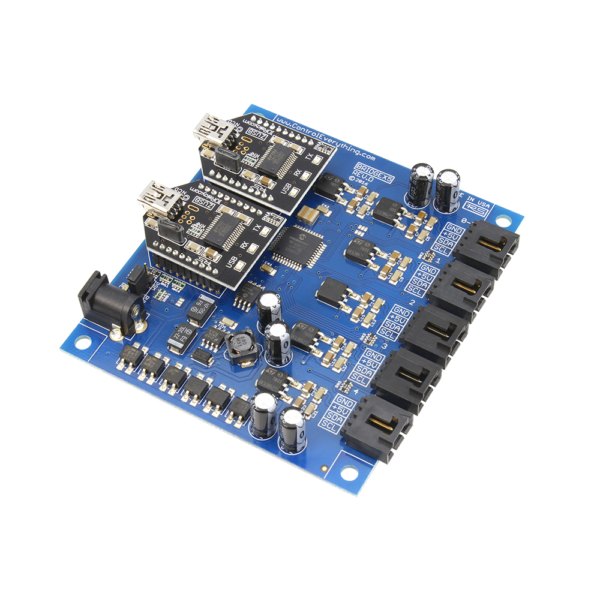

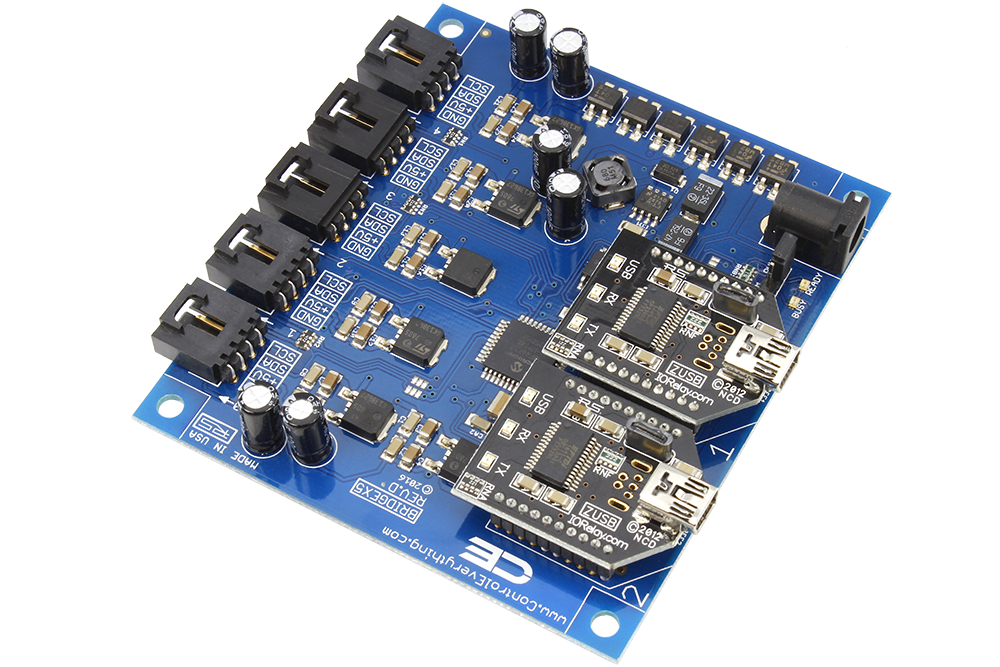

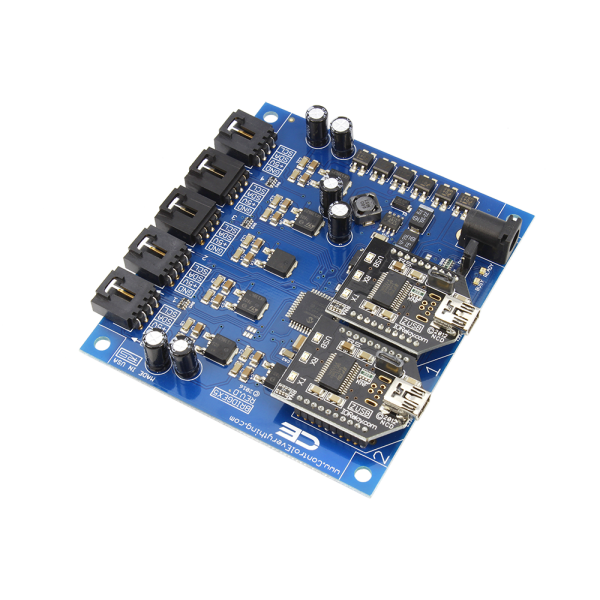

NCD BRIDGEX5 - 두 개의 모듈이 장착된 파란색 브리지 기판
두 개의 모듈이 장착된 파란색 브리지 기판

시험 환경

포트 구성과
전원 설계

I2C 클록은 펌웨어로 에뮬레이션되어 100 kHz로 고정되므로, 더 빠른 속도가 필요한 장치는 다른 변환기를 선택해야 합니다. 5개 포트에 소비 전류가 큰 장치를 동시에 구동할 때는 선택 품목인 12 VDC 전원 어댑터를 함께 구성하세요.

두 대의 PC가 한 장치를 공유

두 개의 USB 모듈이 각각 PC와 연결되어 서로 다른 PC가 같은 I2C 버스의 장치를 제어합니다. 개발 PC와 검증 PC를 분리해 같은 하드웨어를 교대로 시험하는 운용에 적합합니다.

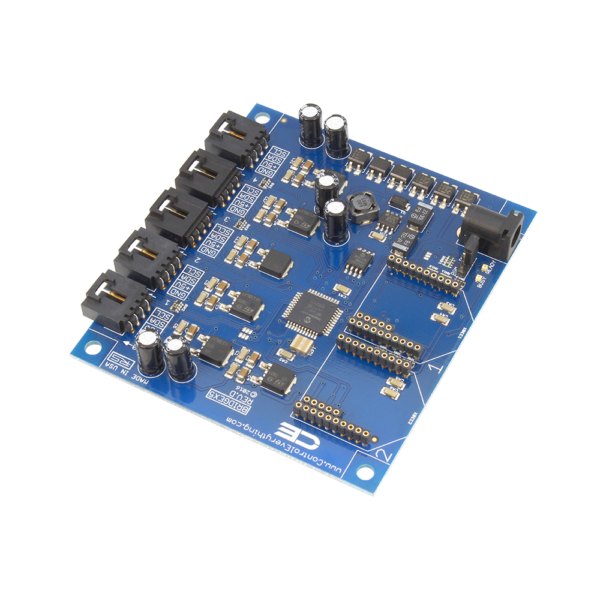

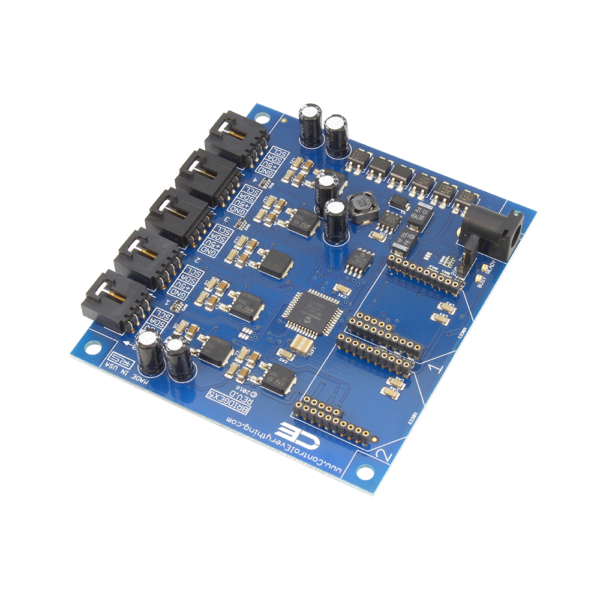

NCD BRIDGEX5 - 커넥터와 부품이 배열된 파란색 브리지 기판 상단
커넥터와 부품이 배열된 파란색 브리지 기판 상단

사용 방법

BRIDGEX5와 AnyI2C
I2C 장치 첫 제어 순서

BRIDGEX5는 FT232RL USB 직렬 변환기로 PC에 COM 포트를 만들고, Windows용 오픈 소스 프로그램 AnyI2C가 이 포트로 I2C 장치와 통신합니다. AnyI2C는 여러 I2C 칩의 조작 화면을 갖추고 있어 시험용 프로그램을 따로 만들지 않고 장치를 제어할 수 있습니다.

소프트웨어·도구하는 일
AnyI2CWindows용 GUI, 칩 목록에서 장치를 골라 명령 실행, 로그에서 API 프레임 확인
FTDI FT232RL USB 직렬 변환기 (2개)PC 두 대가 각각 COM 포트로 같은 I2C 장치에 접속
I2C 포트 5개포트당 5 V 최대 130 mA 공급, 100 kHz 고정
AnyI2C 소스 (GitHub ControlEverythingCom/AnyI2C)새 I2C 칩 지원을 직접 추가

처음 연결하는 순서

순서할 일
1I2C 장치를 포함된 I2C 케이블로 BRIDGEX5의 I2C 포트에 연결합니다.
2USB 케이블로 BRIDGEX5를 Windows PC에 연결하면 PC가 COM 포트를 할당합니다.
3AnyI2C를 실행하고 BRIDGEX5에 할당된 COM 포트를 엽니다.
4장치 목록에서 보드에 인쇄된 칩과 같은 칩셋(예: I2CBZ_PCA9536)을 고르고 칩의 시작 주소를 선택하세요.
5화면의 명령 항목(예: Configure all pins as outputs)을 눌러 장치가 반응하는지 확인하세요.
6실제로 오가는 바이트를 보려면 Log Data Type을 API Data Encoded로 바꿉니다.

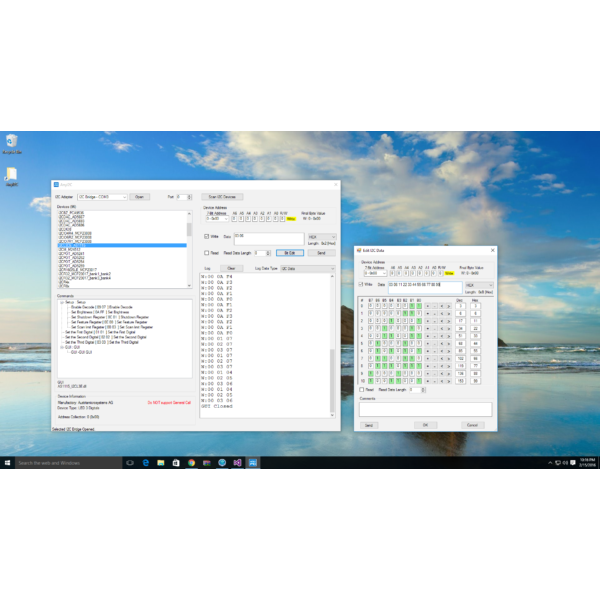

AnyI2C 로그의 API 프레임 예시

명령하는 일
W: 170 7 188 50 3 130 3 0 0 39PCA9536의 I/O 선을 출력으로 설정하는 쓰기 프레임(170 헤더, 7 바이트 수, 188 I2C 명령, 50 포트 0, 3바이트 전송, 0바이트 읽기, 39 체크섬)

체크섬은 앞 바이트를 모두 더한 값의 하위 8비트입니다. 이 예시는 AnyI2C 빠른 시작 가이드의 단일 포트 변환기 예시이므로, BRIDGEX5의 다른 포트 번호 값은 설치한 버전의 자료로 확인하세요.

I2C 클록이 펌웨어로 100 kHz에 고정되므로 더 빠른 속도가 필요한 장치는 다른 변환기로 시험하세요. 5개 포트에 소비 전류가 큰 장치를 함께 구동할 때는 12 VDC 전원 어댑터를 구성하세요.

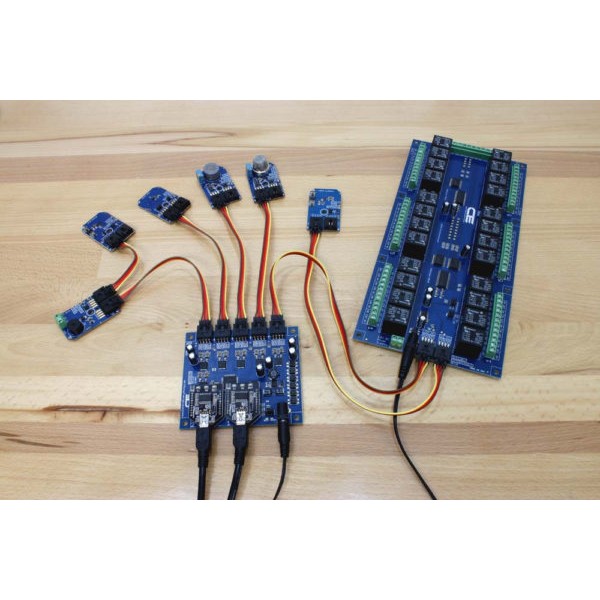

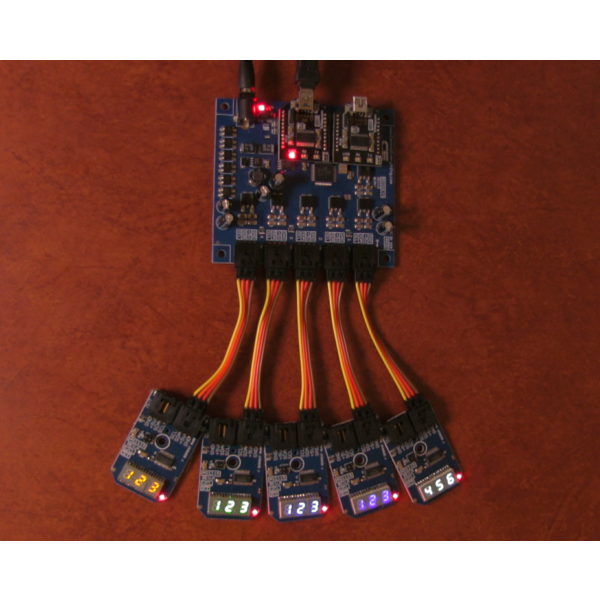

NCD BRIDGEX5 - 센서 모듈과 릴레이 기판을 케이블로 연결한 모습
센서 모듈과 릴레이 기판을 케이블로 연결한 모습

사양

BRIDGEX5
포트와 전원 사양

항목사양
USB2포트 · FTDI FT232RL · 두 대의 PC가 동시에 제어
I2C 포트5개 · 포트당 5 V 최대 130 mA
I2C 속도100 kHz (펌웨어 에뮬레이션, 고정)
제어 칩PIC18F46K22
소프트웨어Windows AnyI2C (무료)
외부 전원12 VDC 전원 어댑터 옵션 (미국·국제용)
USB 모듈 교체Bluetooth · WiFi · 직렬 · 이더넷 모듈로 교체 가능
구성품I2C 케이블 5개 · USB 케이블 2개 · USB XBee 모듈 2개
옵션12 VDC 전원 어댑터 · 장거리 무선 I2C 업그레이드
품번BRIDGEX5

활용 분야

I2C 시험·제어가
필요한 현장

  • I2C 센서 시험 — 연결한 센서 값을 PC에서 확인합니다.
  • 릴레이·펌프 제어 — I2C 제어 장치를 PC에서 켜고 끕니다.
  • 조명 제어 — 조명 장치로 I2C 명령을 전송합니다.
  • PC 2대 공동 제어 — 같은 I2C 장치를 두 PC에서 나누어 제어합니다.
  • I2C 칩 라이브러리 확장 — AnyI2C 프레임워크에 칩 지원을 추가합니다.

선택 가이드

포트 수·용도별
권장 제품

이럴 때권장 제품선택 이유
I2C 포트를 여러 개 쓸 때BRIDGEX5I2C 포트 5개와 듀얼 USB를 갖췄습니다.
포트 하나만 필요할 때PR33-17USB-I2C 변환기로 포트 하나와 38~400 kHz 속도를 선택할 수 있습니다.
NCD IoT 장치를 PC에서 시험할 때PR33-18NCD IoT 장치 전용 USB 인터페이스 어댑터입니다.

구성·옵션

구성품과
선택 품목

  • 구성품 — I2C 케이블 5개, USB 케이블 2개, USB XBee 모듈 2개.
  • 옵션 — 12 VDC 전원 어댑터, 장거리 무선 I2C 업그레이드.
  • 품번 — BRIDGEX5.

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

통신 모듈 (NCD 스토어)

참고 사이트

관련 제품

BRIDGEX5와
함께 보는 NCD I2C 도구
