NCD PR33-17 가상 COM 포트 FT230XS가있는 USB to I2C 변환기

PC USB 포트에 꽂아
I2C 장치를 점검하는 변환기

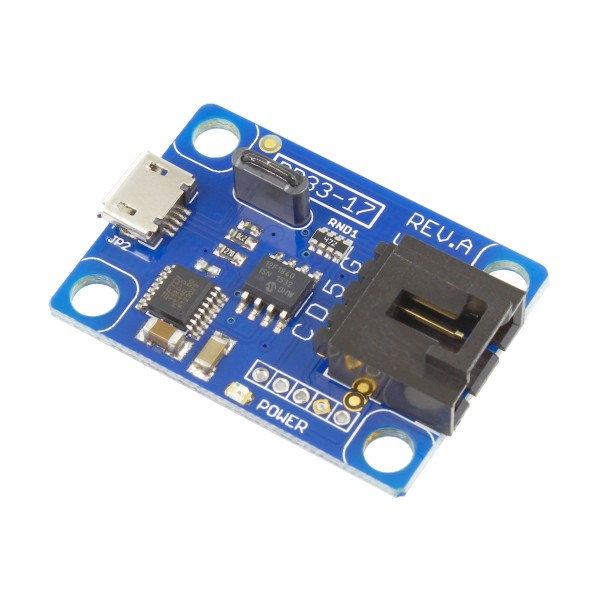

NCD PR33-17 USB-I2C 변환기

견적 받기

NCD 국내 정식 공급 파트너

NCD PR33-17은 PC의 USB 포트를 I2C 마스터로 바꿔 NCD I2C 장치와 통신하는 USB-I2C 변환기(FT230XS 가상 COM 포트 방식)입니다. 버스 속도를 38~400 kHz 중에서 고를 수 있어 센서와 제어 장치를 시험하는 개발자와 현장 엔지니어에게 적합합니다.

PC에서는 COM 포트로 인식되고 USB로 전원을 받으므로 별도 전원 장치가 필요 없습니다. 읽기, 쓰기, 쓰기 읽기 명령을 지원하며, 버스 스캔 명령은 연결된 장치의 시작 주소를 모두 나열합니다. 이 변환기는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• AnyI2C 빠른 시작 가이드
• API 코덱 빠른 시작 가이드
• I2C 통신 빠른 시작 가이드
• nodeLynk 소개
• 직렬에서 I2C로 변환

데이터시트와 도면

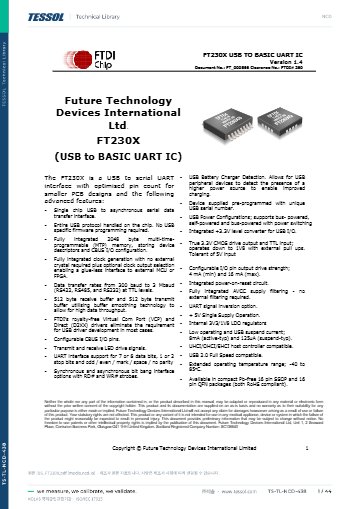

• DS FT230X 데이터시트 (PDF)

소프트웨어와 코드

• Alpha Station 소프트웨어 — 설정·시험·학습용
• AnyI2C — I2C 통신 소프트웨어 (GitHub)
• FTDI 드라이버 다운로드 (ftdichip.com)
• NCD Base Station 소프트웨어 다운로드

튜토리얼과 동영상

• Windows 10에서 가상 COM 포트를 인식하지 못할 때

특징

USB로 I2C 장치를
직접 제어

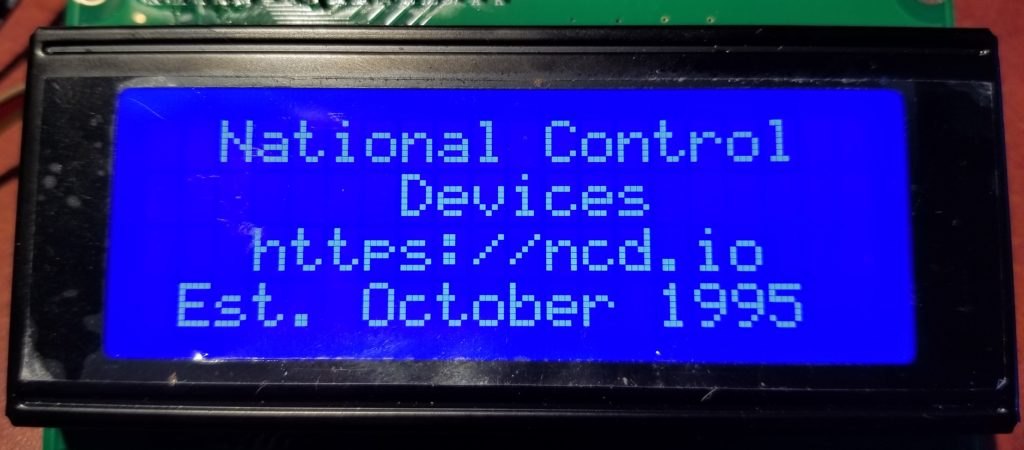

LCD 디스플레이에 문구가 표시된 모습

버스 설정

I2C 버스 속도와
시리얼 속도 선택

I2C 버스 속도는 38, 100, 200, 300, 400 kHz 중에서 선택하며, 설정은 EEPROM에 저장되어 전원을 껐다 켜도 유지됩니다. 시리얼 속도는 기본 115.2K baud이며 최대 230.4K baud까지 높일 수 있습니다. 장치의 최대 속도를 모르면 100 kHz에서 시작해 단계적으로 높이세요.

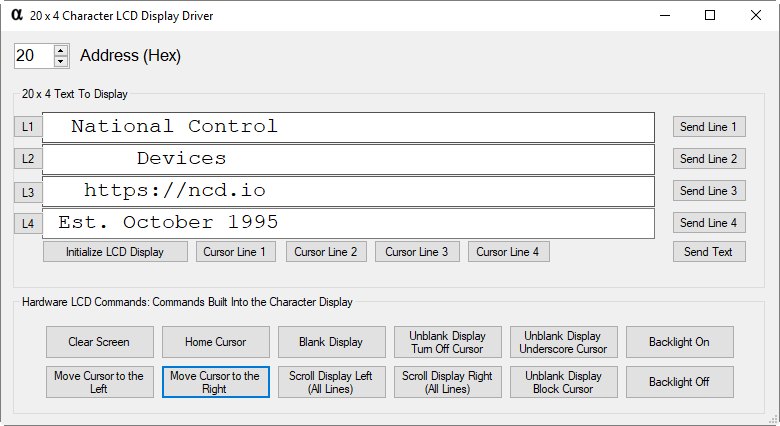

LCD 디스플레이 제어용 PC 프로그램 화면

소프트웨어

Windows 소프트웨어와
라이브러리

Windows에서는 무료 AnyI2C 소프트웨어로 바로 사용할 수 있고, 직접 프로그램을 작성한다면 Visual Studio 라이브러리를 활용합니다. 하드웨어는 Linux와 Mac에서도 호환되지만 전용 소프트웨어는 Windows용입니다.

사용 방법

PR33-17 USB-I2C 변환기
가상 COM 포트 명령 예시

PR33-17은 PC에서 FT230XS 가상 COM 포트로 열리며, 115.2K baud 직렬 바이트 명령으로 I2C 쓰기·읽기·버스 스캔을 실행합니다. Windows에서는 AnyI2C로 칩별 명령을 고르고, 다른 OS에서는 직렬 통신 프로그램에서 같은 바이트를 보냅니다.

처음 연결하는 순서

PR33-17 API 바이트 명령 예시

모든 명령은 AA 헤더, 바이트 수, 페이로드, 체크섬(앞 바이트 합의 하위 8비트) 순서입니다. 쓰기-읽기·버스 스캔·정지·재부팅은 펌웨어 V6 이상이 필요합니다.

I2C 속도는 38, 100, 200, 300, 400 KHz 중에서 설정 소프트웨어로 정하며 기본값은 100 KHz입니다.

사양

PR33-17
인터페이스 사양

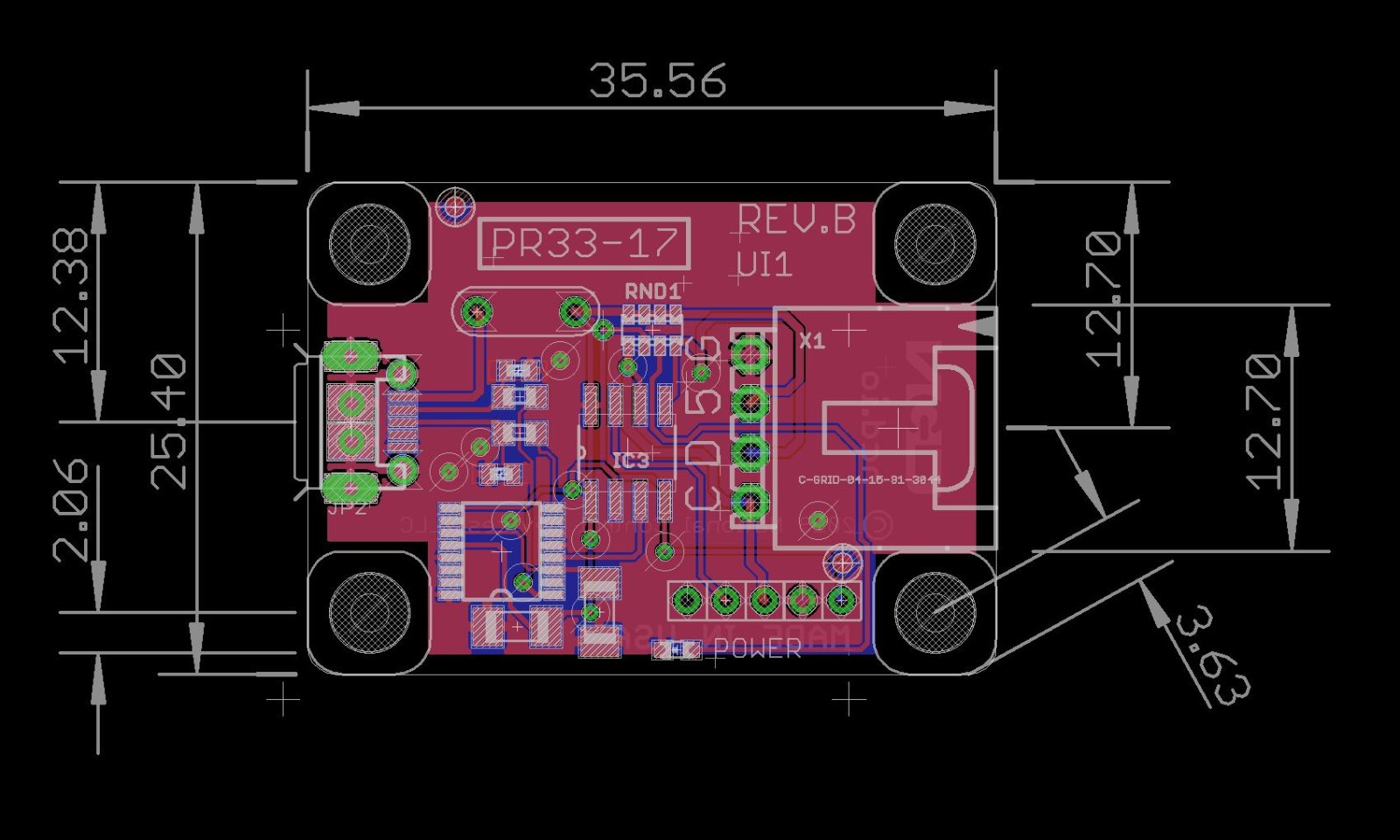

변환기 기판의 외형 치수 도면

활용 분야

I2C 장치 시험이
필요한 현장

• 센서 시험 — 광 센서와 온도·습도 센서 값을 PC에서 읽습니다.
• 아날로그 입력 확인 — 4-20 mA 장치와 ADC 값을 읽고 기록합니다.
• LED 디스플레이 제어 — AS1115 라이브러리로 숫자 표시기를 구동합니다.
• LCD 제어 — PCF8574 기반 LCD 화면을 제어합니다.
• nodeLynk 확장 — 납땜 없이 I2C 장치를 체인으로 연결합니다.

선택 가이드

장치와 포트 수에 맞는
제품 선택

구성·옵션

구성품과
연결 대상

• 구성품 — USB 유형 A - USB 마이크로 케이블이 포함됩니다.
• 연결 대상 — 4핀 nodeLynk I2C 포트가 있는 장치입니다.
• 품번 — PR33-17입니다.

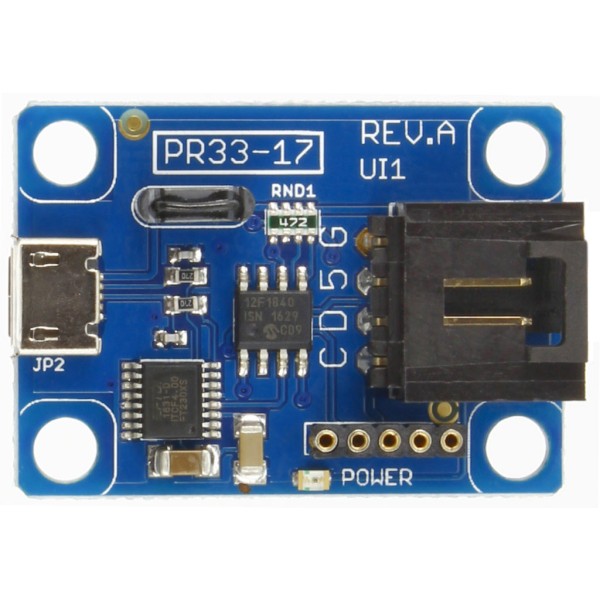

제품 상세 이미지

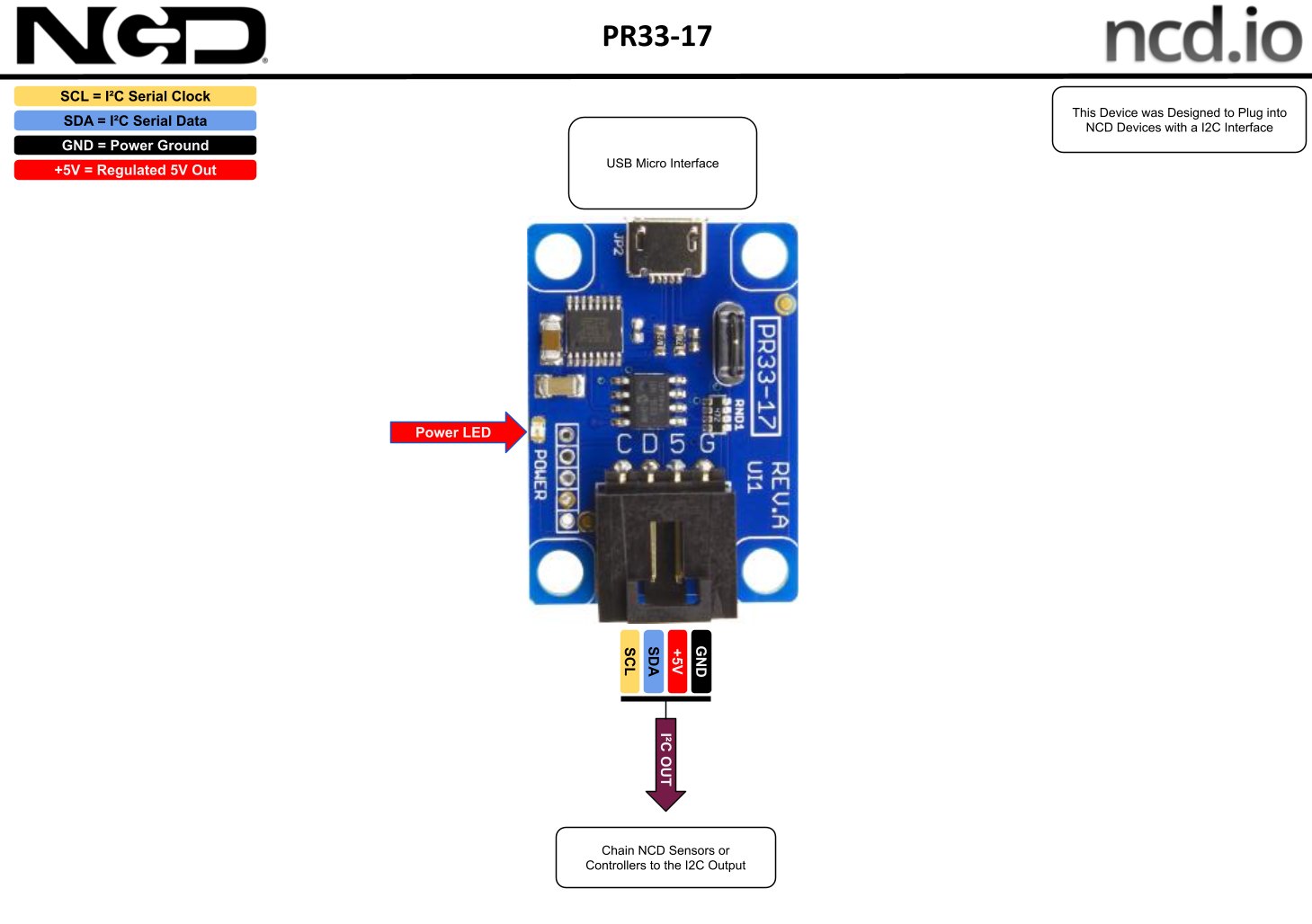

USB 변환기 기판의 연결 단자 위치 설명도

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

• nodeLynk I2C 확장 장치 전체
• NCD I2C 인터페이스 어댑터 전체

관련 제품

I2C 시험에 쓰는
다른 NCD 도구

• NCD BRIDGEX5 듀얼 USB-5포트 I2C 브리지 어댑터
• NCD PR33-18 USB 인터페이스 어댑터 (NCD IoT 장치용, FT230XS)
• NCD AC 전류 모니터 I2C PR28 시리즈 (1 · 2 · 4 · 8 · 12채널)
• NCD I2C 케이블 · 크로스오버 · 연장 어댑터 · 커넥터 (PR19-16 · 17 · 18 · I2C_CABLE · PRacc-30)
