여덟 개 부하 회로를 보드 한 장으로 계측
NCD PR28-9_10A 8채널 AC 전류 모니터 (I2C) 채널 수 : 8채널 센서 정격 : 채널당 20 Amp 최대 오류율 : 5% (사전 튜닝된 전류 범위 안)
견적 받기NCD 한국 독점 공급 파트너

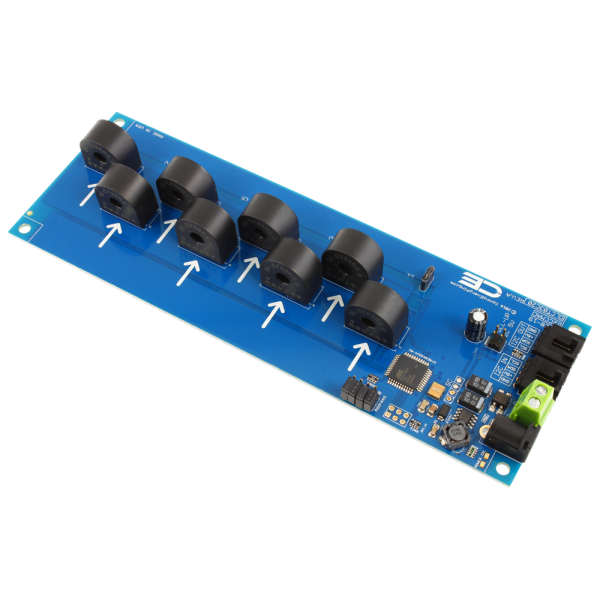

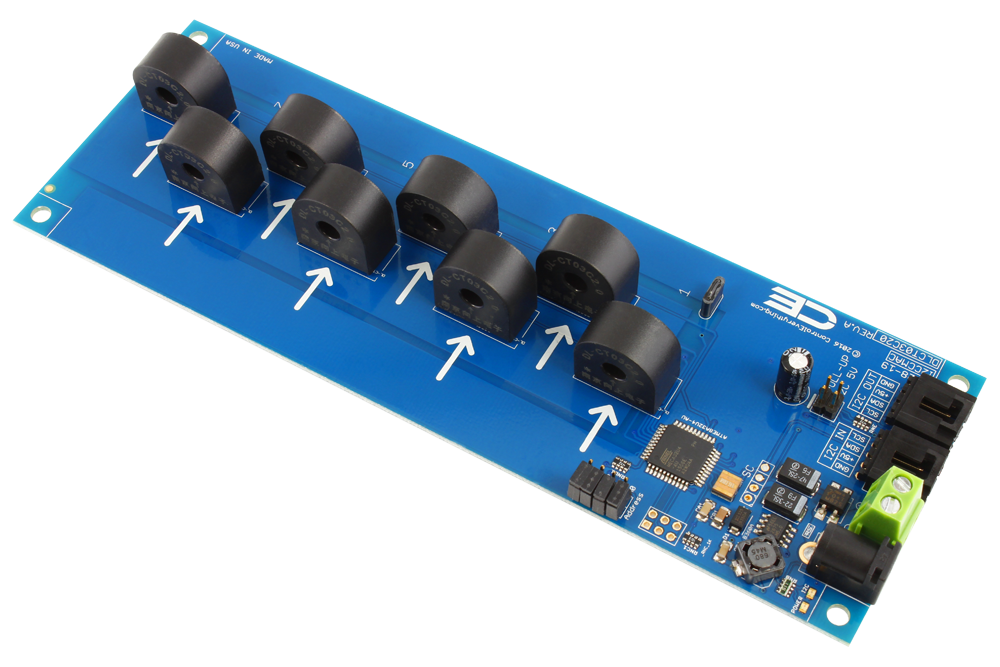

NCD PR28-9_10A는 솔리드 코어 센서 8개와 최대 오류율 5%를 갖춘 8채널 AC 전류 모니터(AC Current Monitor)입니다. 회로 수가 많은 분전반을 I2C 한 줄로 읽는 구성입니다. (주)테솔이 국내에 공식 공급합니다.
모든 채널의 전류를 보드가 0.5초 주기로 계산해 두므로 호스트 코드는 값 요청 하나로 끝납니다. 한 포트에 최대 16대까지 확장되어 회로 수가 늘어도 보드를 바꿀 필요가 없습니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
배선·전원

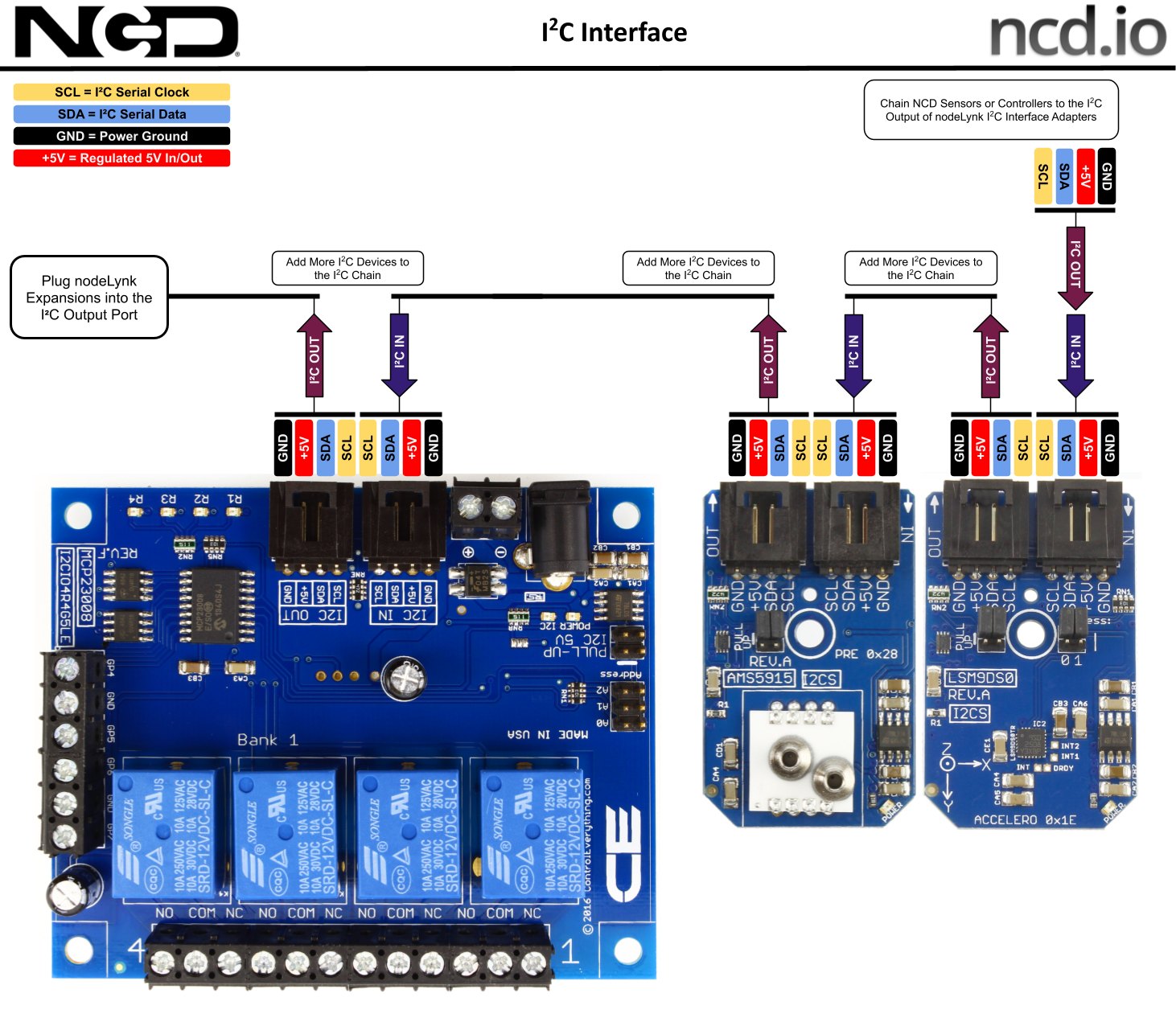

PR28-9_10A 전원과 I2C 확장 구성
전원은 12 VDC이며 배럴 잭이나 온보드 단자대에 연결합니다. 여러 대를 이을 때는 주소 점퍼를 서로 다르게 설정해 시작 주소 0x2A와 겹치지 않게 하세요. 채널이 많을수록 읽는 값이 늘어나므로 로깅 주기는 0.5초보다 짧게 잡지 않습니다.


사양
PR28-9_10A 8채널 사양
| 항목 | 사양 |
|---|---|
| 채널 수 | 8채널 |
| 측정 방식 | AC 전류 · 솔리드 코어 센서 |
| 센서 정격 | 채널당 20 Amp |
| 전류 범위 옵션 | 5 · 10 · 15 · 20 Amp (주문 때 선택) |
| 최대 오류율 | 5% (사전 튜닝된 전류 범위 안) |
| I2C 시작 주소 | 0x2A |

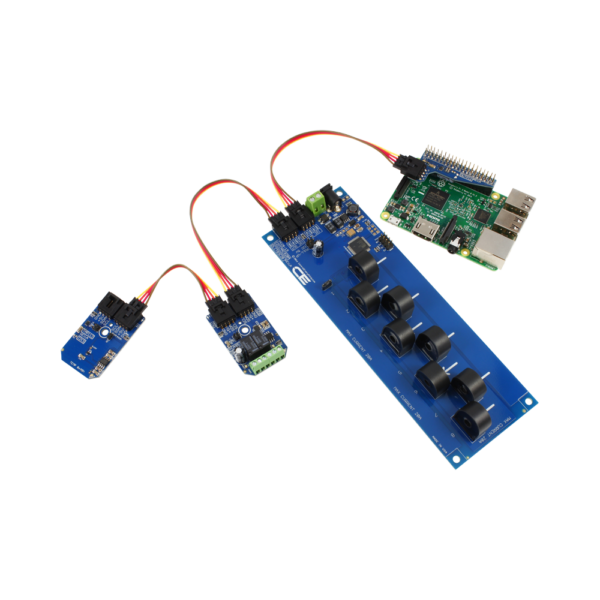

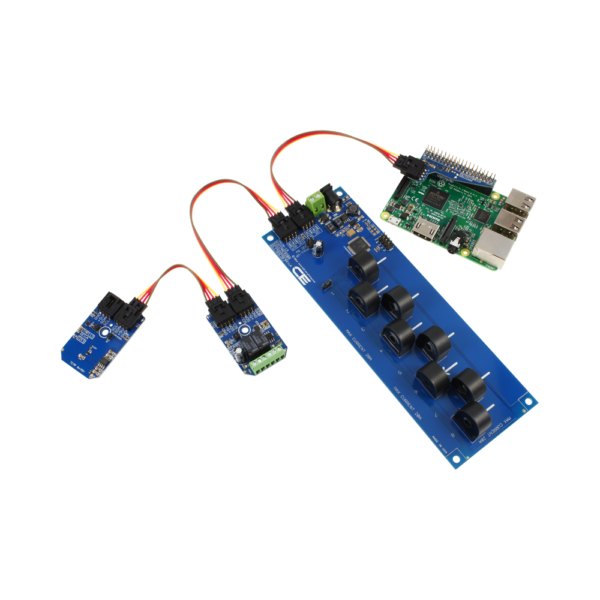

| 확장 | 주소 점퍼 4개 · I2C 확장 포트당 최대 16대 |
| 전선 규격 | 최대 10 AWG AC 전선 (센서 중앙 통과) |

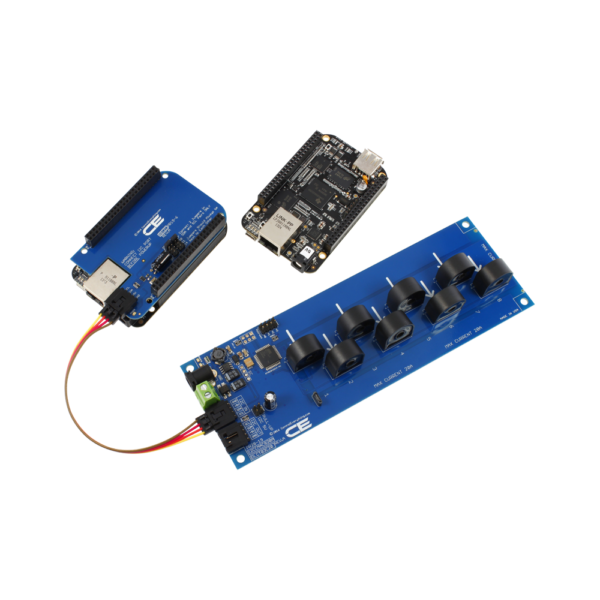

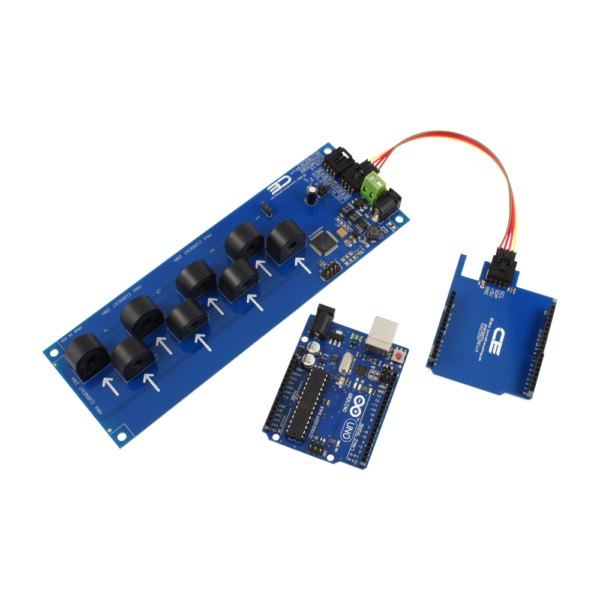

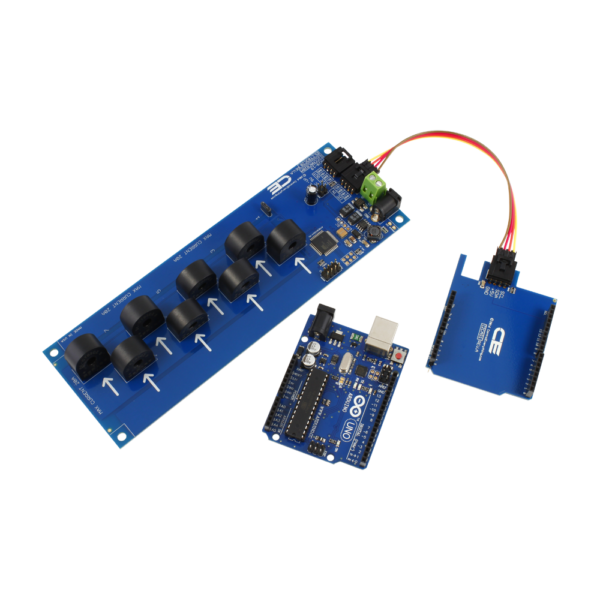

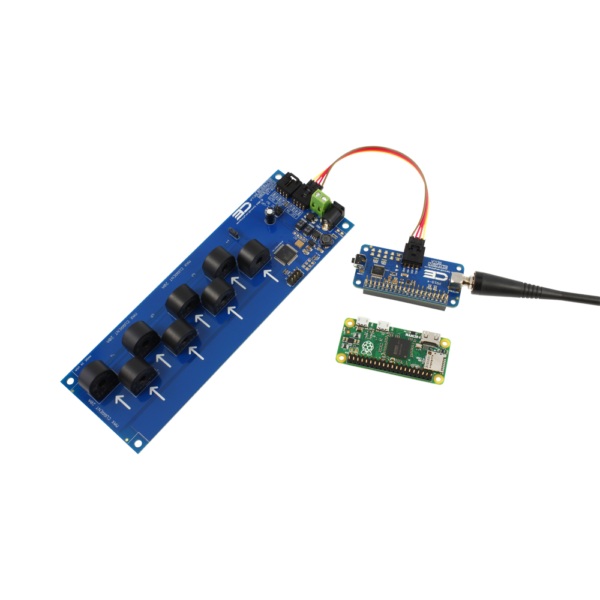

| 호환 호스트 | Raspberry Pi · BeagleBone · Arduino 등 I2C 지원 보드 |


활용 분야
8회로 계측이 필요한 곳
- 제어반 부하 전류 상시 기록 — 여덟 개 회로의 이력을 남깁니다.
- 전력 사용 패턴 분석 — 회로별 전류로 에너지 사용 추이를 봅니다.
- 실험실 실습 — 다채널 AC 전류 측정을 I2C로 실습합니다.

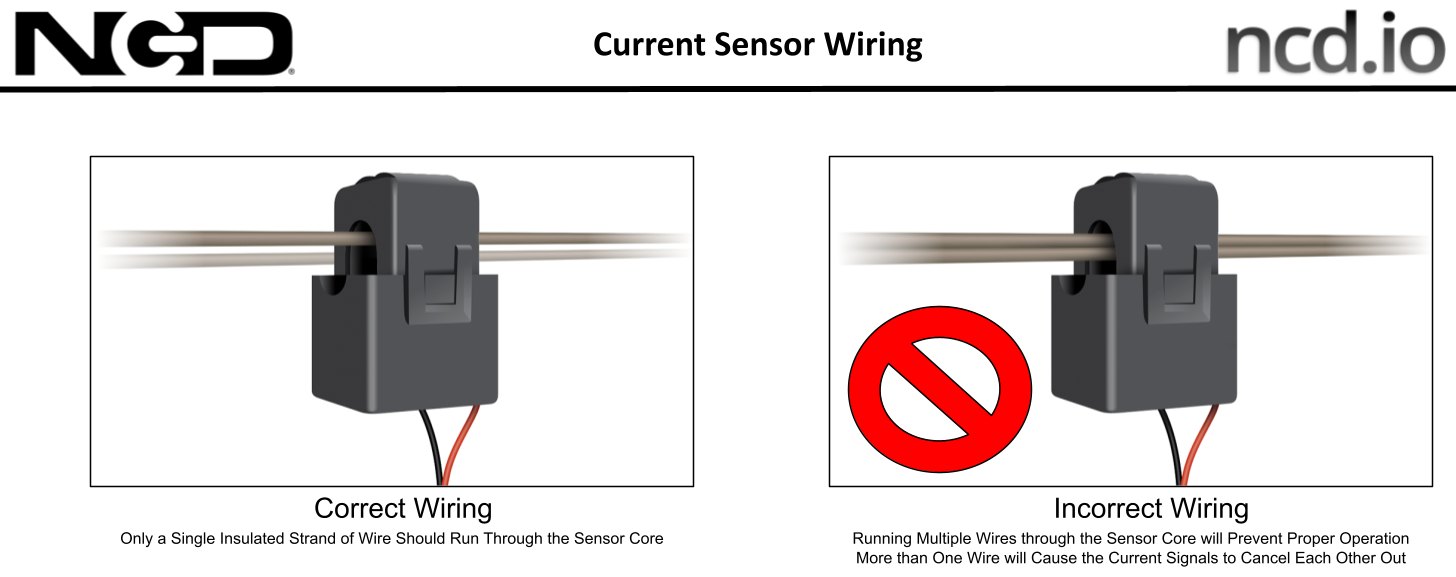

전선은 채널별로 한 가닥

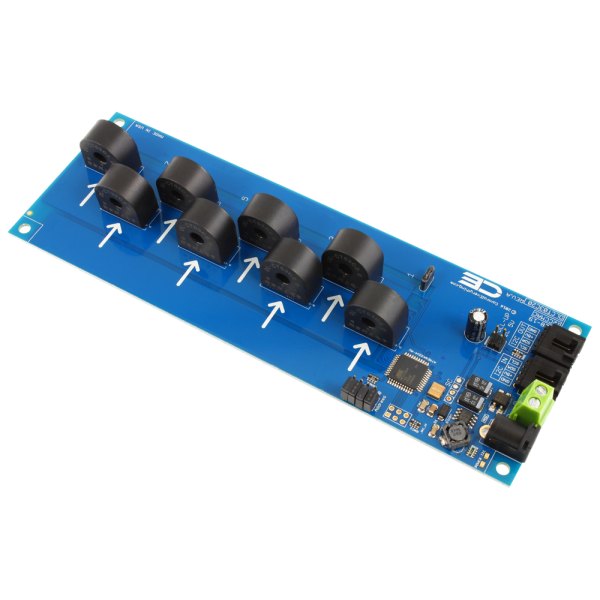

여덟 개 센서 각각에 회로 전선 한 가닥씩 통과시킵니다. 두 가닥을 함께 넣으면 자기장이 상쇄됩니다.


제품 상세 이미지


함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR28-9_10A와 같은 I2C 라인업
- PR28-16_20A — 1채널 구성으로 한 설비만 읽습니다
- PR28-17_20A — 2채널 구성으로 두 회로를 읽습니다
- PR28-8 — 4채널 구성으로 소규모 분전반 하나를 읽습니다
- PR28-5_5A — 12채널 구성으로 회로 열두 개를 읽습니다
관련 제품
PR28-9_10A 구매 전 비교할 시리즈
- NCD AC 전류 모니터 I2C PR29 시리즈 (1 · 2 · 4 · 8 · 12채널)
- NCD AC 전류 모니터 IoT PR17 시리즈 (1 · 2 · 4 · 8 · 12채널)
- NCD AC 전류 모니터 IoT PR18 시리즈 (1 · 2 · 4 · 8 · 12채널)
PR28-9_10A는 몇 채널입니까?
8채널입니다.
PR28-9_10A의 전류 범위 옵션은 무엇입니까?
5·10·15·20 Amp 중에서 주문 때 선택하며, 센서 정격은 20 Amp입니다.

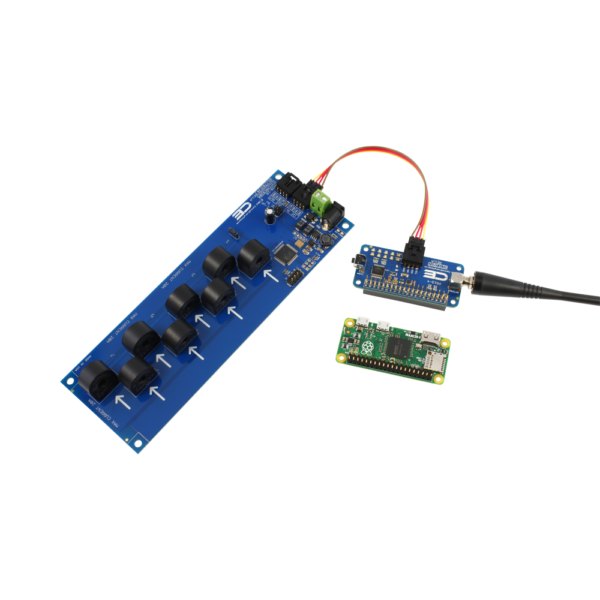

PR28-9_10A를 라즈베리파이에 연결할 수 있습니까?
예, 가능합니다. I2C를 지원하는 Raspberry Pi, BeagleBone, Arduino와 연결합니다.
PR28-9_10A는 별도 교정이 필요합니까?
아니요, 필요하지 않습니다. 출하 때 보정값이 설정되어 있습니다.
제품 자료
FAQ 자주묻는 질문
-
PR28-9_10A는 몇 채널입니까?
8채널입니다.
-
PR28-9_10A의 전류 범위 옵션은 무엇입니까?
5·10·15·20 Amp 중에서 주문 때 선택하며, 센서 정격은 20 Amp입니다.
-
PR28-9_10A를 라즈베리파이에 연결할 수 있습니까?
예, 가능합니다. I2C를 지원하는 Raspberry Pi, BeagleBone, Arduino와 연결합니다.
-
PR28-9_10A는 별도 교정이 필요합니까?
아니요, 필요하지 않습니다. 출하 때 보정값이 설정되어 있습니다.
