10~70 Amp 대전류 회로를
I2C로 감시하는 전류 센서 보드

NCD PR29 시리즈 AC 전류 모니터 (I2C)

견적 받기

NCD 국내 정식 공급 파트너

NCD PR29 시리즈는 최대 오류율 3% 등급 솔리드 코어 센서로 AC 부하 전류를 읽어 I2C로 전달하는 1·2·4·8·12채널 AC 전류 모니터(고정밀 교류 전류 센서 보드)입니다. 10~70 Amp 대전류 회로를 Raspberry Pi나 Arduino 같은 I2C 보드에서 직접 감시합니다.

오류율이 PR28의 5%보다 낮아 전력 사용량을 회로별로 비교하거나 설비 이상 징후를 작은 전류 변화에서 찾을 때 유리합니다. 전류 계산은 보드의 CPU가 처리합니다. 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

3%

사전 튜닝 범위 안의 최대 오류율

10 ~ 70 Amp

주문 때 고르는 전류 범위

0x2A

I2C 시작 주소

0.5초

전 채널 측정 주기

특징

낮은 오류율과
넓은 전류 범위

핵심 특징현장에서 달라지는 점
최대 오류율 3%튜닝된 범위 안에서 오차가 작아 회로별 전력량 비교와 부하 변화 판단의 신뢰도가 높아집니다.
10~70 Amp 범위 옵션소형 부하부터 대형 설비 회로까지 한 시리즈에서 고르므로 회로마다 다른 모델을 찾을 필요가 없습니다.
온보드 CPU 연산전류 계산을 보드가 처리하므로 호스트 코드는 값 요청만으로 간단해집니다.
주소 점퍼와 확장 포트점퍼 4개로 한 포트에 최대 16대를 이어 회로 수를 늘립니다.
5 V I2C 버스5 V 표준이라 제어반 안팎의 긴 케이블 구간에서도 안정적입니다.

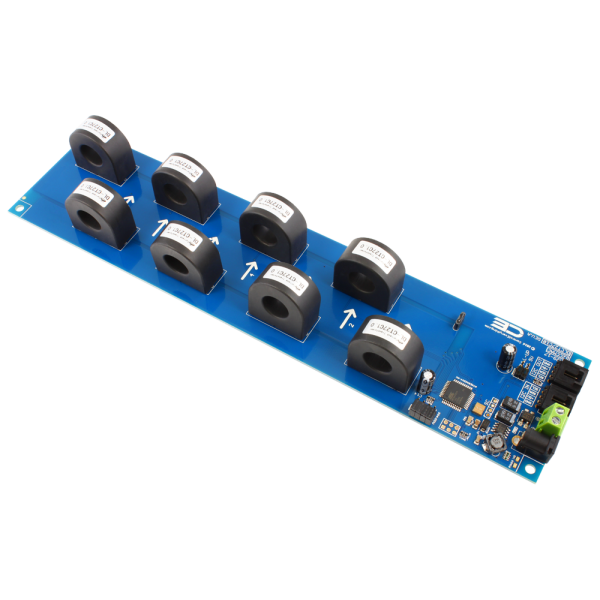

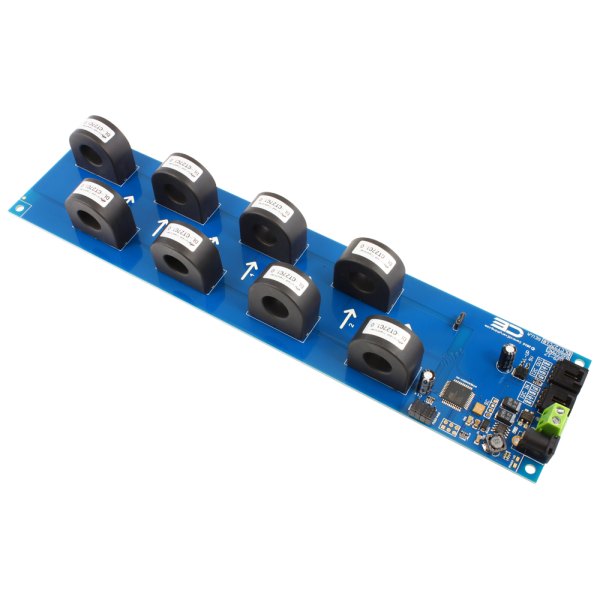

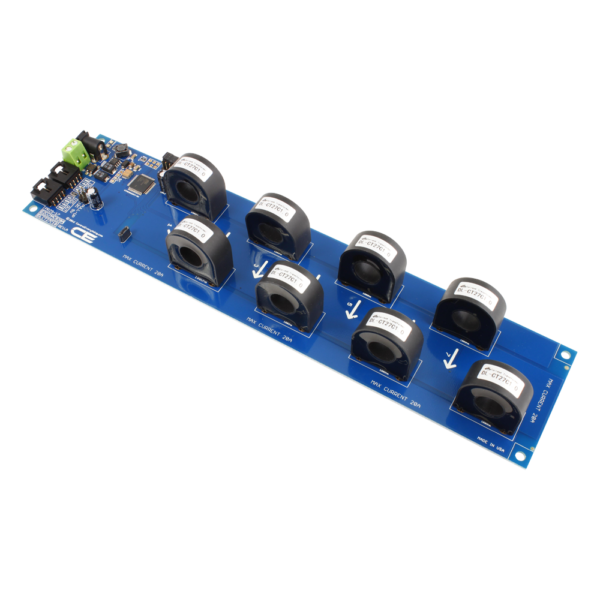

NCD PR29-16_10A - 전류 센서 코일 8개가 배열된 모니터 기판
전류 센서 코일 8개가 배열된 모니터 기판

정밀도 활용

3% 등급이 필요한
측정 조건

3% 오류율은 선택한 10·20·30·50·70 Amp 튜닝 범위 안에서만 성립합니다. 큰 범위로 튜닝한 센서는 작은 전류의 분해가 거칠어지므로, 감시할 정상 부하 전류가 선택 범위의 중간 이상에 오도록 범위를 정하면 오차를 줄일 수 있습니다. 한 보드에서 크기가 다른 부하를 읽는다면 가장 큰 부하를 기준으로 범위를 정하고, 나머지는 별도 보드로 나누세요.

굵은 전선도 한 가닥씩

센서 중앙에는 회로의 전선 한 가닥만 통과시킵니다. 왕복 전선을 함께 넣으면 자기장이 상쇄되어 전류가 거의 0으로 읽힙니다. 전선이 굵은 대전류 회로는 센서 개구부에 무리 없이 들어가는지 설치 전에 확인하세요.

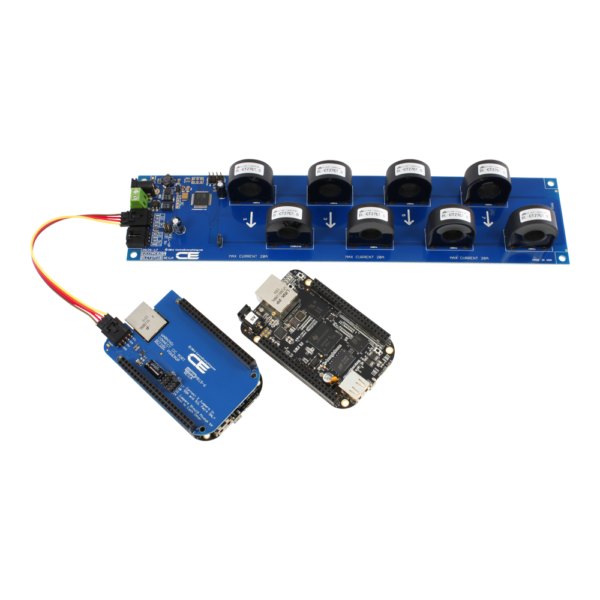

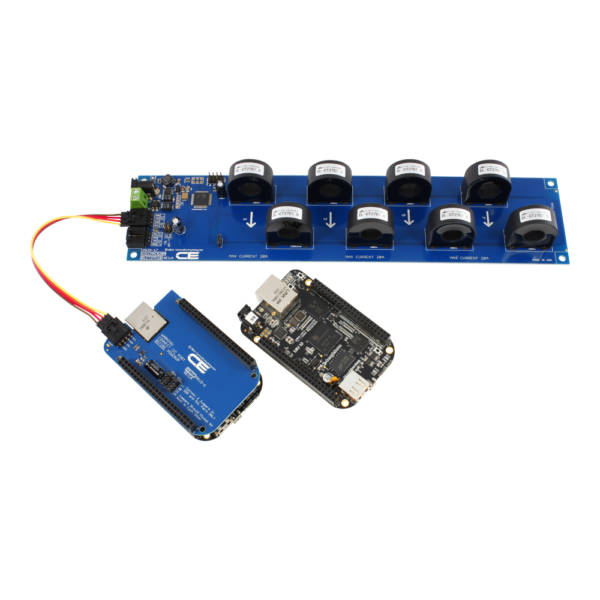

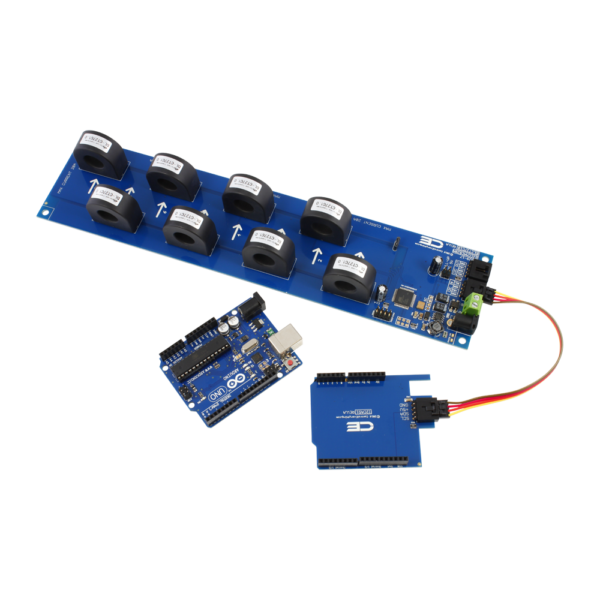

NCD PR29-16_10A - 전류 센서 기판을 아두이노 및 비글본 보드와 연결한 모습
전류 센서 기판을 아두이노 및 비글본 보드와 연결한 모습

사양

1~12채널 모델 비교와
공통 사양

항목PR29-1PR29-6PR29-15PR29-16PR29-21
채널 수1채널2채널4채널8채널12채널
전류 범위 옵션10 · 20 · 30 · 50 · 70 Amp10 · 20 · 30 · 50 · 70 Amp10 · 20 · 30 · 50 · 70 Amp10 · 20 · 30 · 50 · 70 Amp10 · 20 · 30 · 50 · 70 Amp

시리즈 공통 사양

항목사양
측정 방식AC 전류 · 솔리드 코어 센서
최대 오류율3% (사전 튜닝된 전류 범위 안)
I2C 시작 주소0x2A
확장주소 점퍼 4개 · I2C 확장 포트당 최대 16대
전원12 VDC · 2.1 mm 중앙 양극 배럴 잭 또는 온보드 단자대
전선 규격AC 전선 한 가닥을 센서 중앙에 통과
측정 주기전 채널 0.5초
I2C 버스 전압5 V
I2C 케이블6인치 4선 포함
호환 호스트Raspberry Pi · BeagleBone · Arduino 등 I2C 지원 보드
교정출하 시 보정값 설정

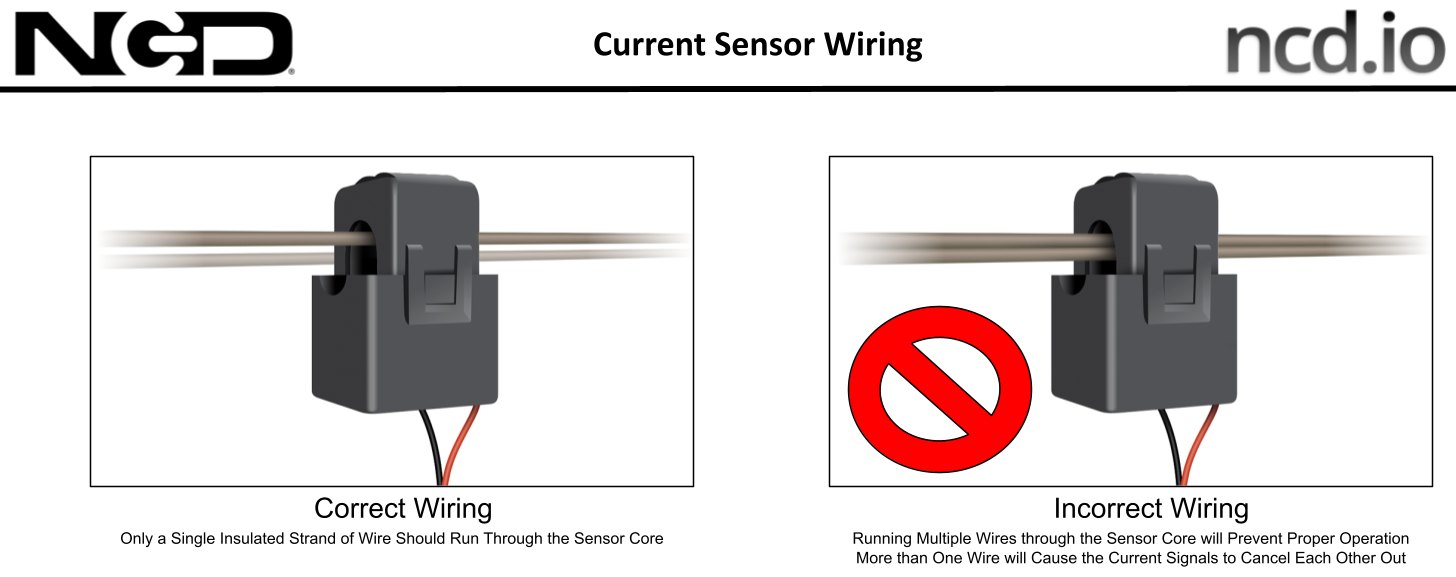

NCD PR29-16_10A - 전류 센서의 올바른 배선과 잘못된 배선 비교도
전류 센서의 올바른 배선과 잘못된 배선 비교도

활용 분야

정밀 전류 감시가
필요한 현장

  • 분전반 정밀 감시 — 회로별 AC 부하 전류를 작은 오차로 상시 읽습니다.
  • 설비 가동 상태 확인 — 전류 변화로 부하 상태의 미세한 이상을 확인합니다.
  • 전력 사용량 기록 — 회로별 전류 이력으로 에너지 사용량을 비교합니다.
  • 제어 보드 연동 — 데이터 로거와 제어 보드에 전류값을 전달합니다.
  • 교육·실험실 실습 — 오류율 차이가 측정값에 미치는 영향을 비교 실습합니다.

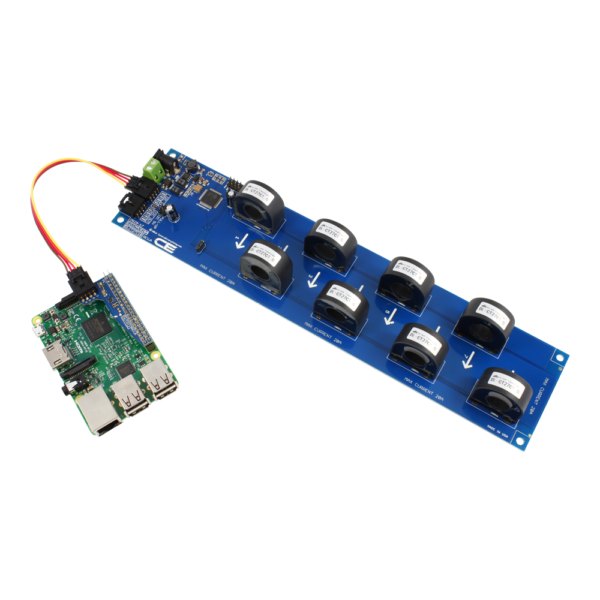

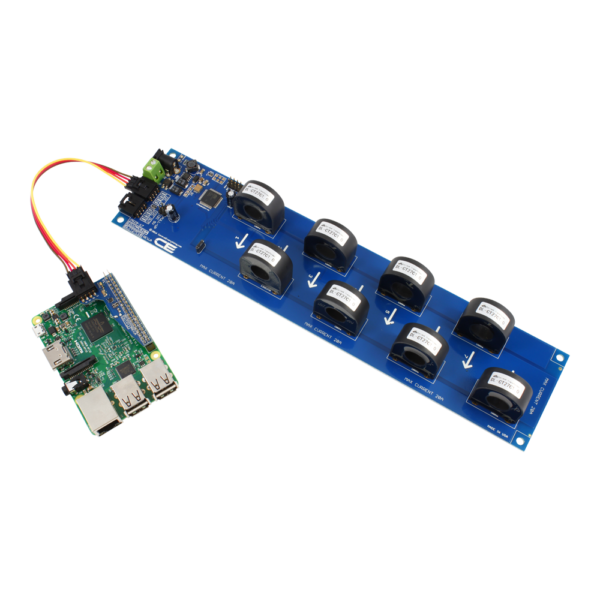

NCD PR29-16_10A - 전류 센서 기판을 라즈베리 파이와 케이블로 연결한 모습
전류 센서 기판을 라즈베리 파이와 케이블로 연결한 모습

선택 가이드

오류율과 인터페이스별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
오차를 가장 작게 잡아야 할 때PR29 시리즈이 비교군에서 최대 오류율이 3%로 가장 낮습니다.
회로 한두 개를 볼 때PR29-1 · PR29-61채널과 2채널 구성입니다.
회로 여러 개를 한 보드로 볼 때PR29-15 · PR29-16 · PR29-214·8·12채널 구성입니다.
IoT 모듈로 바로 올릴 때PR18 시리즈통신 모듈을 꽂는 IoT 인터페이스형 3% 등급입니다.
오류율 5%로 충분할 때PR28 시리즈5~20 Amp 범위의 I2C 직결형입니다.

구성·옵션

구성품과
주문 옵션

항목내용
구성품전류 모니터 보드, I2C 케이블 (6인치 4선)
전류 범위 옵션10 · 20 · 30 · 50 · 70 Amp (주문 때 선택)
준비물12 VDC 전원, I2C 지원 호스트 보드
품번PR29-1 · PR29-6 · PR29-15 · PR29-16 · PR29-21

제품 상세 이미지

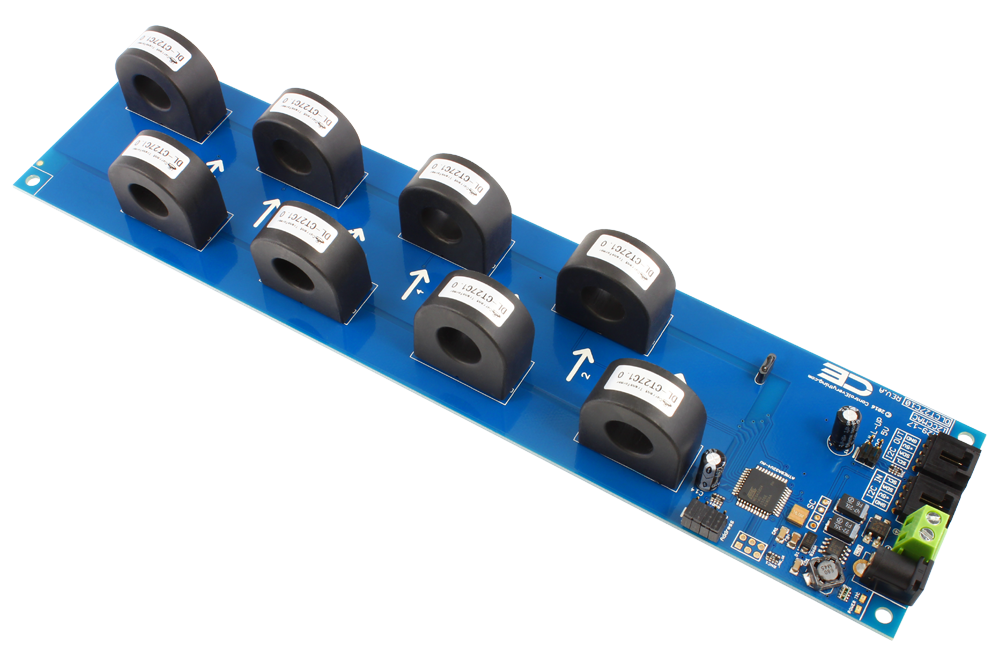

NCD PR29-16_10A 상세 이미지 1
NCD PR29-16_10A 상세 이미지 2

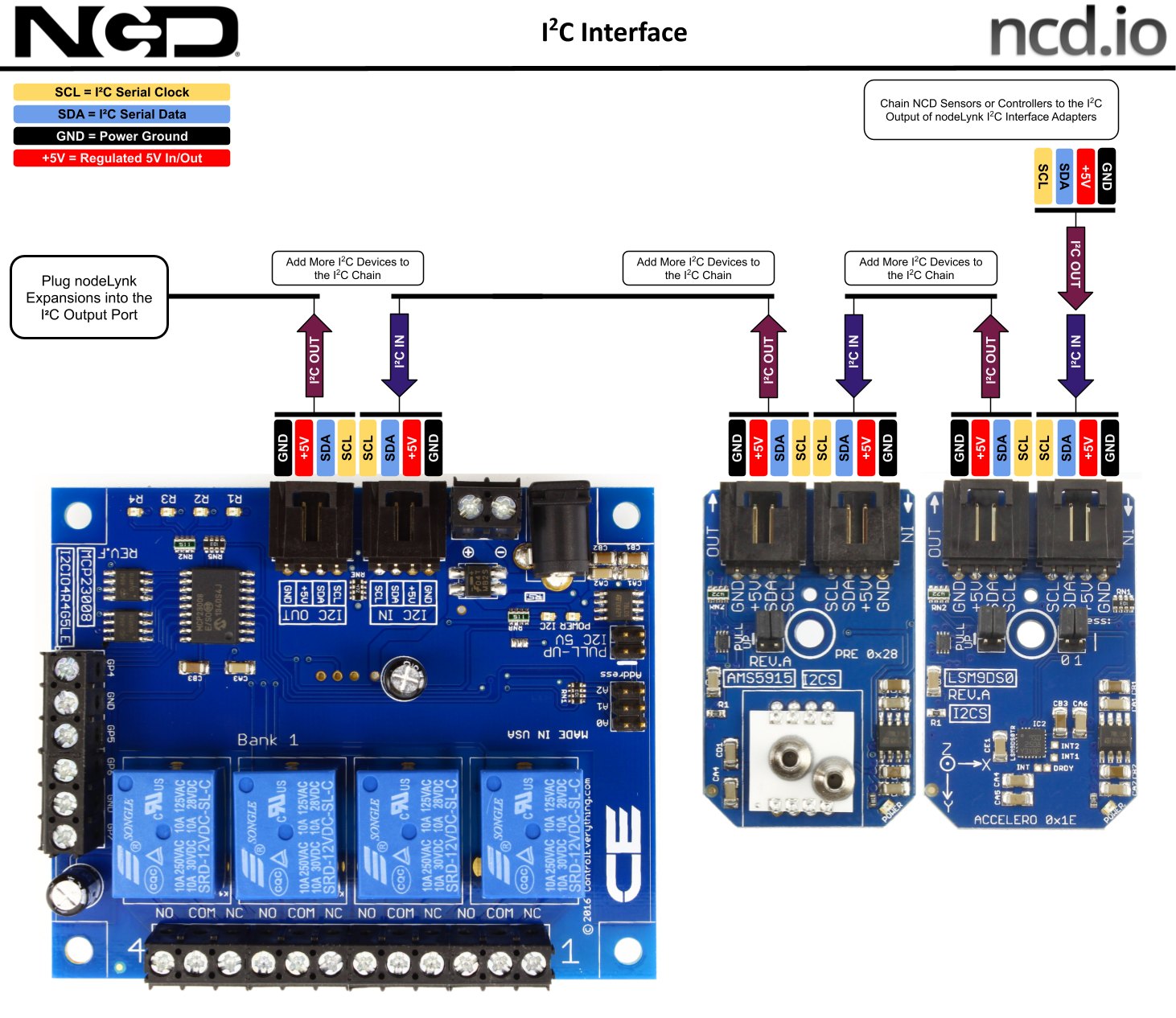

NCD PR29-16_10A - I2C 인터페이스 모듈의 확장 연결 구성도
I2C 인터페이스 모듈의 확장 연결 구성도

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

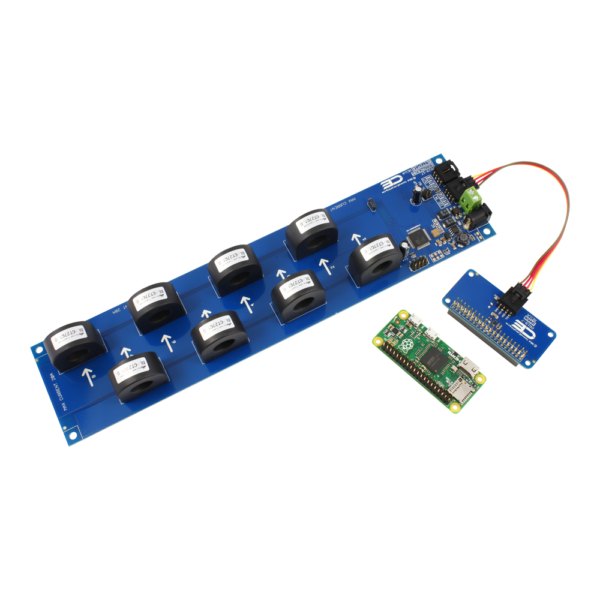

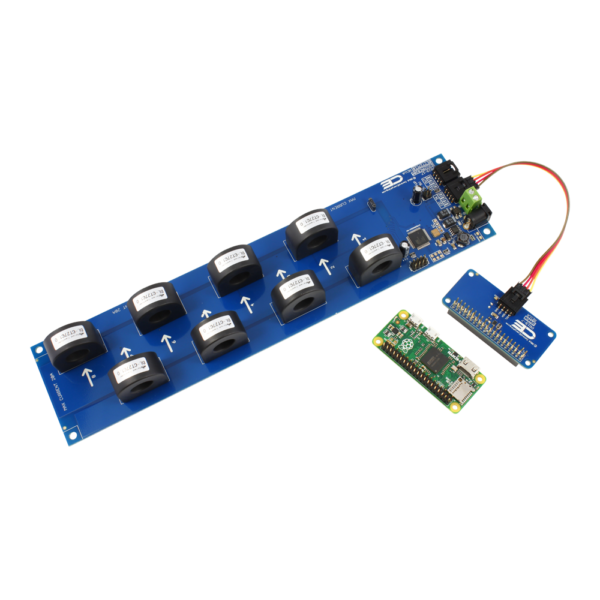

NCD PR29-16_10A - 전류 센서 기판에 라즈베리 파이 제로를 연결한 모습
전류 센서 기판에 라즈베리 파이 제로를 연결한 모습
