회로 두 개를 한 보드로 읽는 전류 모니터
NCD PR29-6_10A 2채널 AC 전류 모니터 채널 : 2채널, 센서 코일 2개 채널당 튜닝 범위 : 10 Amp 오류율 : 최대 3% (튜닝 범위 안)
견적 받기NCD 한국 독점 공급 파트너

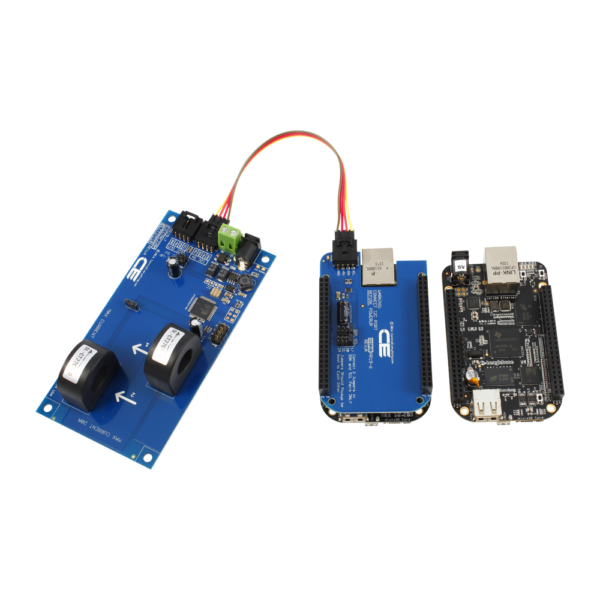

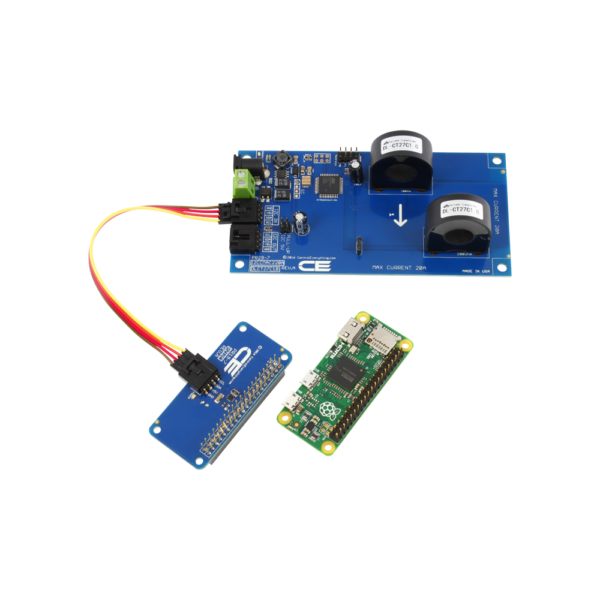

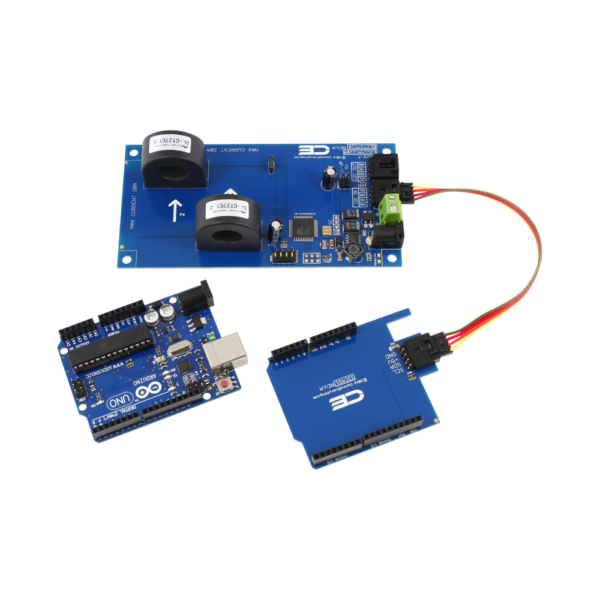

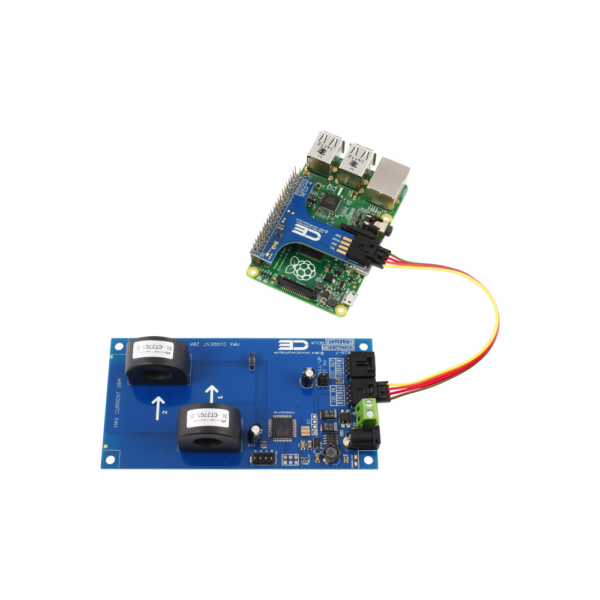

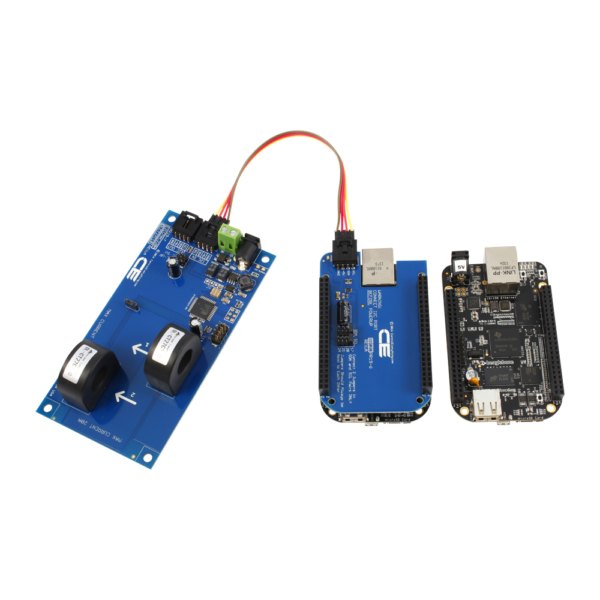

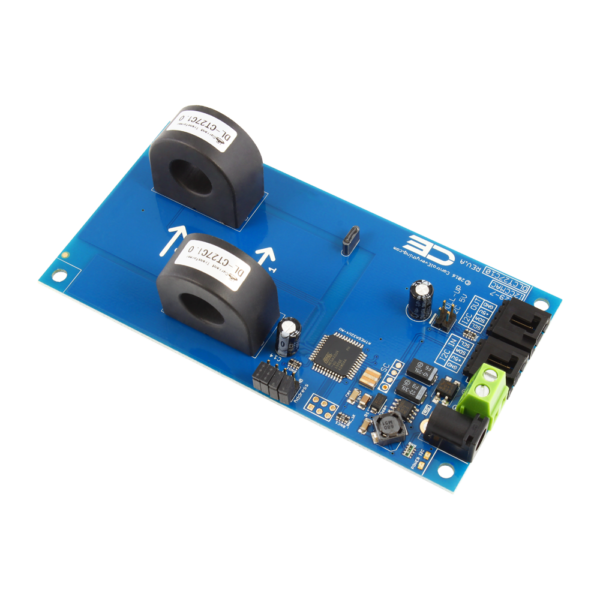

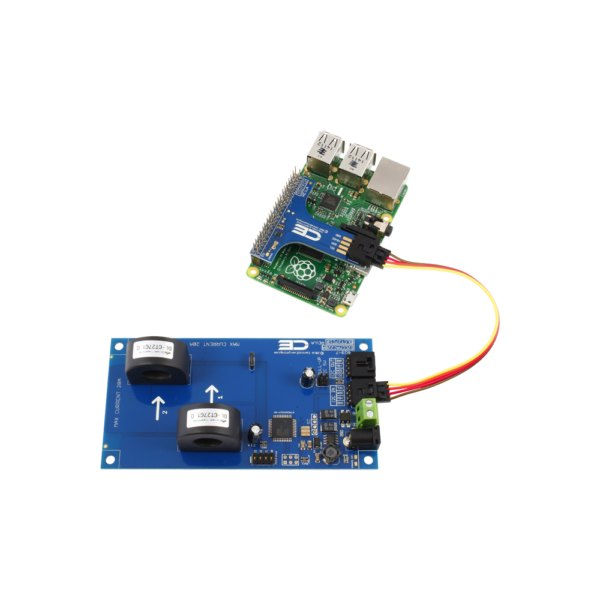

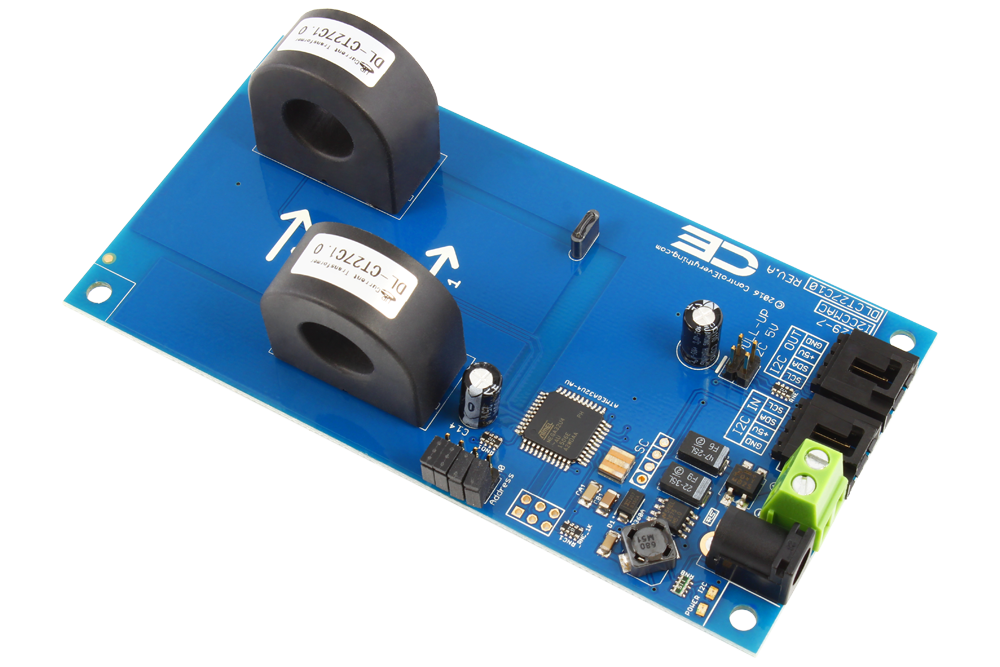

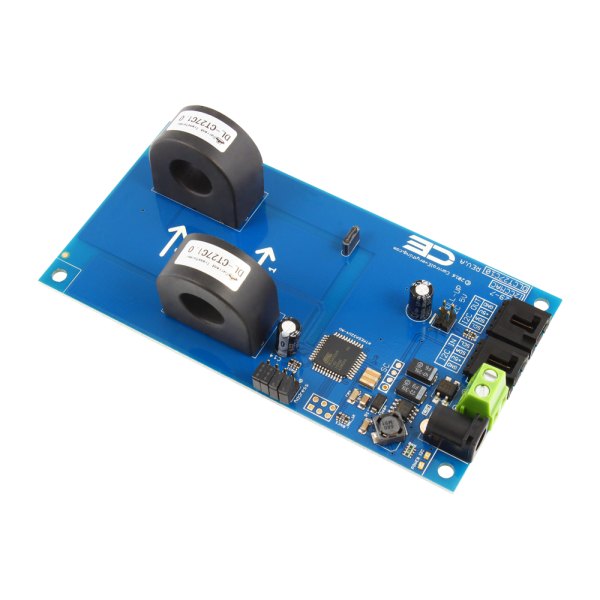

NCD PR29-6_10A는 센서 2개로 두 회로의 교류 전류를 동시에 읽는 2채널 AC 전류 모니터(AC Current Monitor)입니다. 채널마다 10 Amp 범위로 튜닝되어 있고 최대 오류율은 3%입니다.
양쪽 전류를 보드 하나에서 읽으므로 이중화된 급전 라인의 부하 비교나 입력·출력 측 전류 대조에 맞습니다. 두 채널 값은 같은 I2C 주소에서 요청합니다. (주)테솔이 국내에 공식 공급합니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
채널 구성
두 회로를 나란히 읽을 때 PR29-6_10A 구성
두 채널 모두 10 Amp 범위이므로 두 회로 모두 정상 부하 전류가 범위의 중간 이상에 오도록 고르세요. 한 회로라도 10 Amp를 넘으면 더 높은 범위로 튜닝한 제품이 필요합니다. 전선은 채널마다 한 가닥씩만 센서 중앙에 통과시킵니다.


사양
PR29-6_10A 사양표
| 항목 | 값 |
|---|---|
| 채널 | 2채널, 센서 코일 2개 |
| 채널당 튜닝 범위 | 10 Amp |
| 센서 방식 | AC 전류, 솔리드 코어 |
| 오류율 | 최대 3% (튜닝 범위 안) |
| I2C 주소 | 시작 주소 0x2A, 점퍼 4개로 변경 |
| 확장 | I2C 확장 포트당 최대 16대 |
| 전원 | 12 VDC (배럴 잭 또는 단자대) |
| 통과 전선 | 최대 10 mm, 센서 중앙에 한 가닥 |
| 측정 주기 | 전 채널 0.5초 |
| 버스 전압 | 5 V I2C |

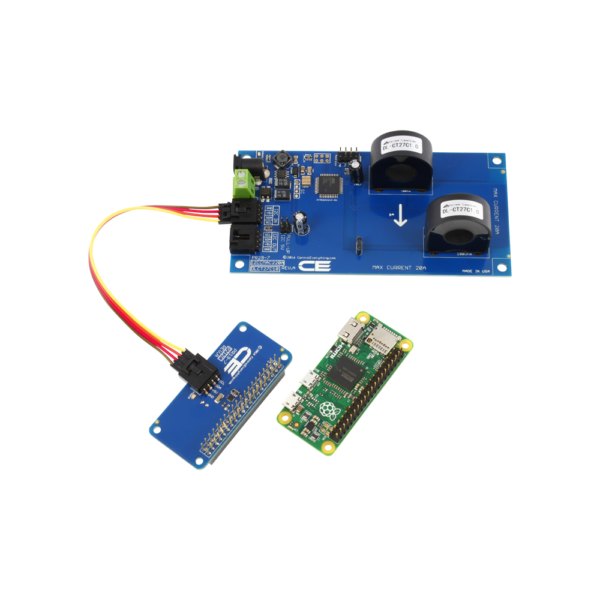

| 호스트 | Raspberry Pi, BeagleBone, Arduino 등 |

활용 분야
두 회로를 비교하는 설비 감시
- 이중 급전 라인 부하 비교 — 두 라인에 흐르는 전류를 같은 시점에 기록합니다.
- 입출력 전류 대조 — 장비 전단과 후단 전류를 읽어 이상 여부를 판단합니다.
- 소형 제어반 감시 — 모터 두 대의 가동 전류를 한 보드로 수집합니다.

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR29-6_10A와 이어서 보는 모델
- PR29-1_10A — 회로 하나만 보는 1채널 구성
- PR29-15_70A — 70 Amp 범위로 튜닝한 4채널 구성
- PR29-16_10A — 10 Amp 범위의 8채널 구성
- PR29-21_10A — 채널 수가 가장 많은 12채널 구성
관련 제품
오류율·인터페이스가 다른 전류 모니터
- NCD AC 전류 모니터 I2C PR28 시리즈 (1 · 2 · 4 · 8 · 12채널)
- NCD AC 전류 모니터 IoT PR17 시리즈 (1 · 2 · 4 · 8 · 12채널)
- NCD AC 전류 모니터 IoT PR18 시리즈 (1 · 2 · 4 · 8 · 12채널)
PR29-6_10A의 두 채널은 별도 주소입니까?
아닙니다. 두 채널은 보드 하나의 I2C 주소에서 값을 읽습니다. 보드를 여러 대 늘릴 때만 주소 점퍼로 구분합니다.
PR29-6_10A 채널마다 다른 전류 범위를 줄 수 있습니까?
두 채널 모두 10 Amp 범위입니다. 크기가 다른 부하는 범위가 다른 보드로 나누세요.
PR29-6_10A 센서에 굵은 전선도 통과시킬 수 있습니까?
굵기 10 mm까지의 AC 전선 한 가닥을 센서 중앙에 통과시킬 수 있습니다. 왕복 전선을 함께 넣으면 전류가 거의 0으로 읽힙니다.
제품 자료
FAQ 자주묻는 질문
-
PR29-6_10A의 두 채널은 별도 주소입니까?
아닙니다. 두 채널은 보드 하나의 I2C 주소에서 값을 읽습니다. 보드를 여러 대 늘릴 때만 주소 점퍼로 구분합니다.
-
PR29-6_10A 채널마다 다른 전류 범위를 줄 수 있습니까?
두 채널 모두 10 Amp 범위입니다. 크기가 다른 부하는 범위가 다른 보드로 나누세요.
-
PR29-6_10A 센서에 굵은 전선도 통과시킬 수 있습니까?
굵기 10 mm까지의 AC 전선 한 가닥을 센서 중앙에 통과시킬 수 있습니다. 왕복 전선을 함께 넣으면 전류가 거의 0으로 읽힙니다.
