분전반 한 회로를 10 Amp로 감시
NCD PR29-1_10A 1채널 AC 전류 모니터 채널 수 : 1채널 튜닝 전류 범위 : 10 Amp 최대 오류율 : 3%, 튜닝 범위 안
견적 받기NCD 한국 독점 공급 파트너

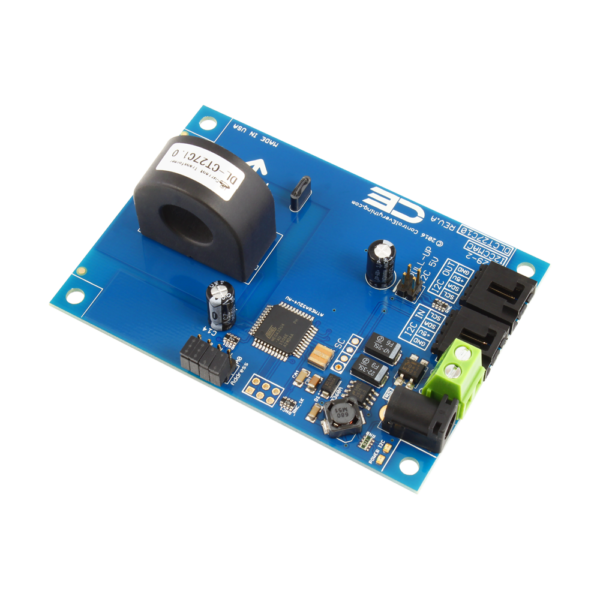

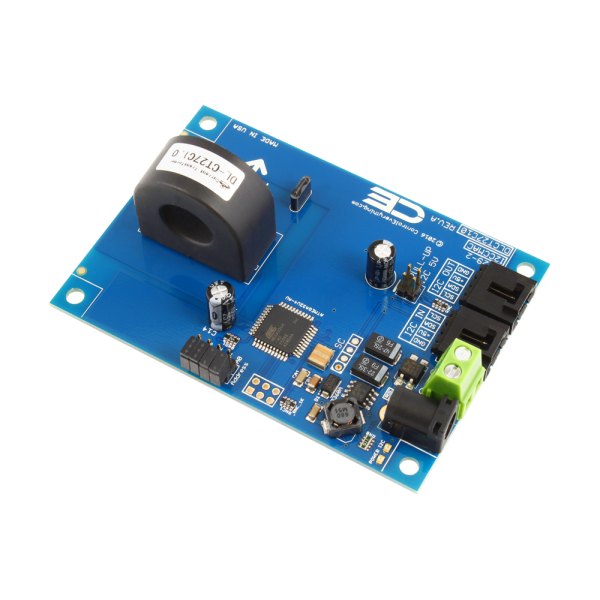

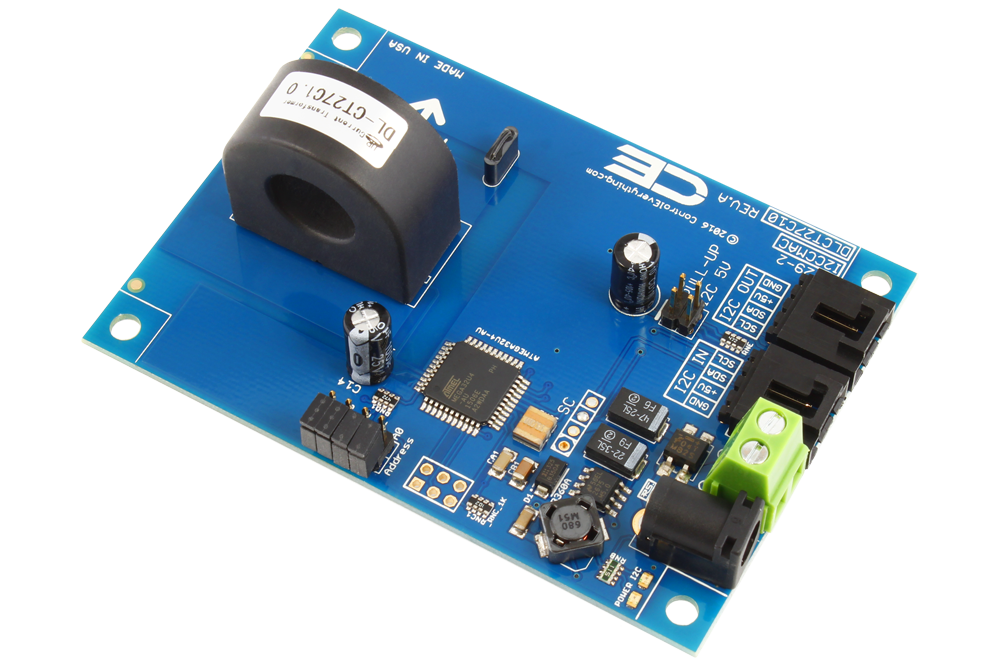

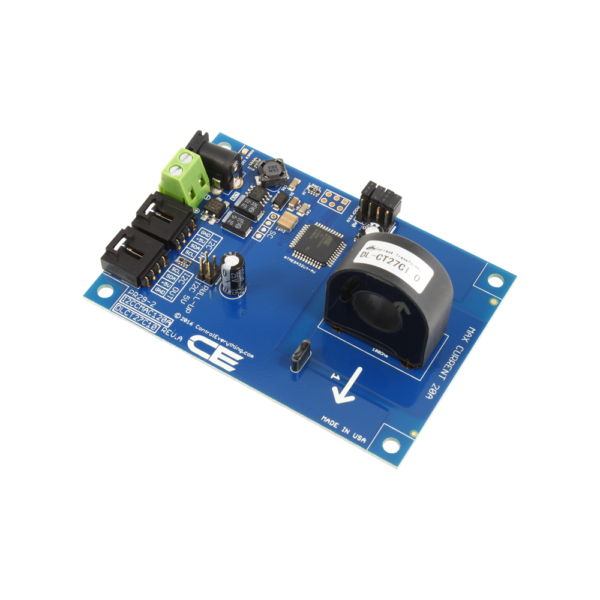

NCD PR29-1_10A는 10 Amp 범위로 튜닝한 솔리드 코어 센서 1개가 최대 오류율 3%로 교류 전류를 읽어 I2C로 전달하는 1채널 AC 전류 모니터(AC Current Monitor)입니다. 단일 부하의 전류를 작은 오차로 기록하는 설비 감시에 알맞습니다.

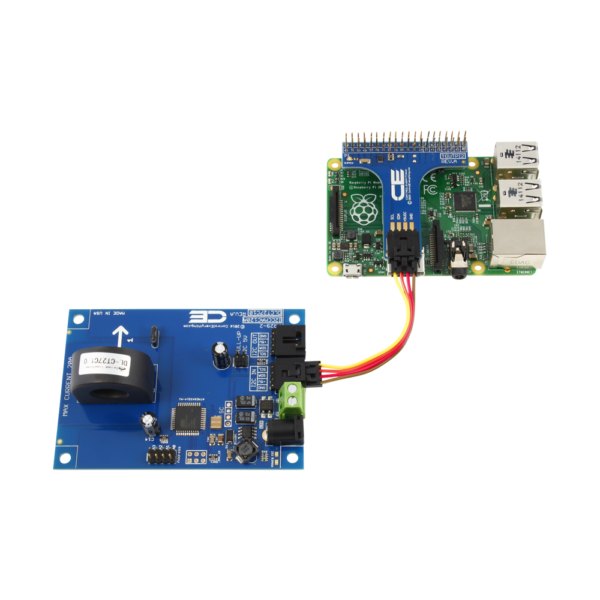

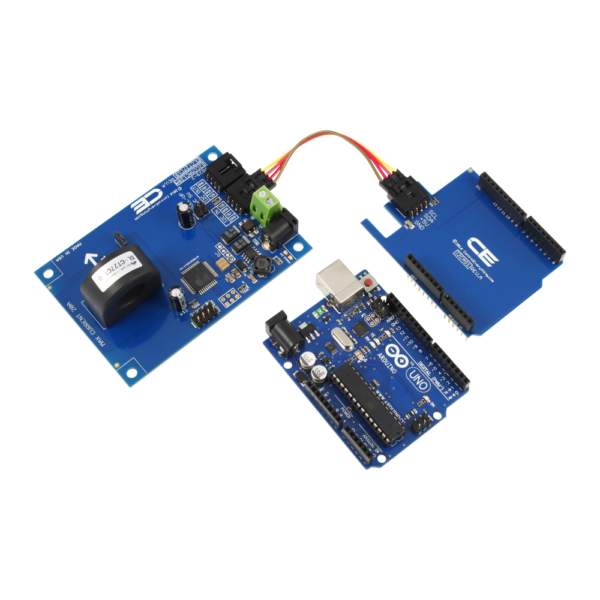

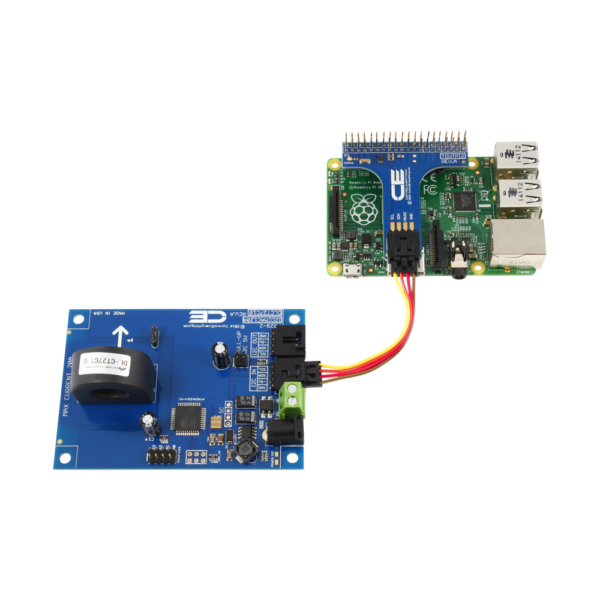

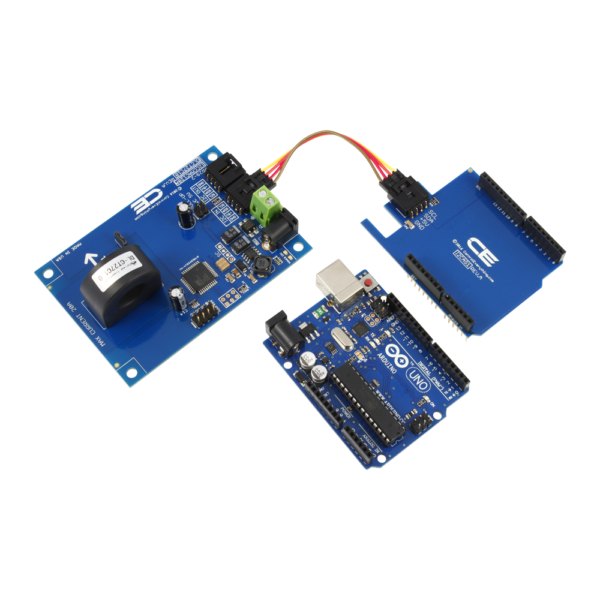

전류 계산을 보드의 CPU가 처리하므로 호스트에서는 값을 요청하는 코드만 작성하면 됩니다. Raspberry Pi나 Arduino에 바로 연결할 수 있고 I2C 케이블이 함께 들어 있습니다. (주)테솔이 국내에 공식 공급합니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
정밀도
PR29-1_10A의 10 Amp 튜닝과 오차
최대 오류율 3%는 10 Amp 튜닝 범위 안에서 성립합니다. 감시할 부하의 정상 전류가 10 Amp 범위의 중간 이상에 와야 오차를 줄일 수 있습니다. 부하가 10 Amp를 넘는 회로라면 20·30·50·70 Amp 범위로 튜닝한 제품을 주문해야 합니다.
전선은 한 가닥만
센서 중앙에는 회로의 전선 한 가닥만 통과시킵니다. 왕복 전선을 함께 넣으면 자기장이 상쇄되어 전류가 거의 0으로 읽힙니다.


사양
PR29-1_10A 전기 사양과 연결 조건
| 항목 | 사양 |
|---|---|
| 채널 수 | 1채널 |
| 튜닝 전류 범위 | 10 Amp |
| 측정 대상 | 교류(AC) 전류, 솔리드 코어 센서 |
| 최대 오류율 | 3%, 튜닝 범위 안 |
| I2C 시작 주소 | 0x2A |
| 전원 | 12 VDC, 2.1 mm 중앙 양극 배럴 잭 또는 온보드 단자대 |
| 통과 전선 | 최대 10 mm, 센서 중앙에 한 가닥 |
| 측정 주기 | 0.5초 |
| I2C 버스 전압 | 5 V |
| 부속 케이블 | 6인치 4선 I2C 케이블 |

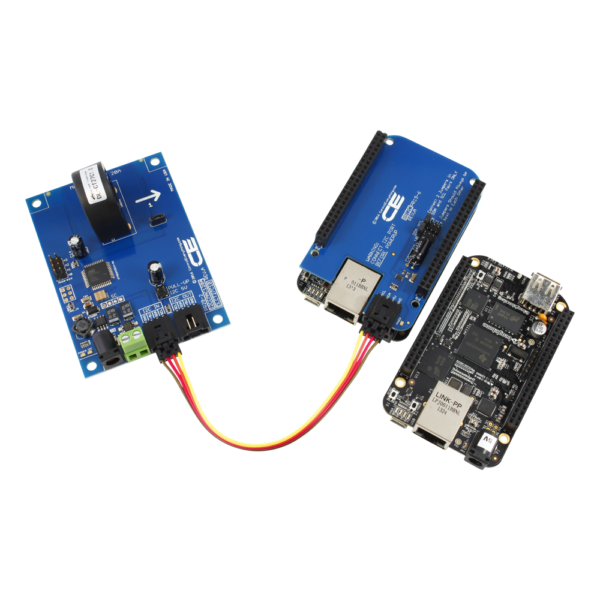

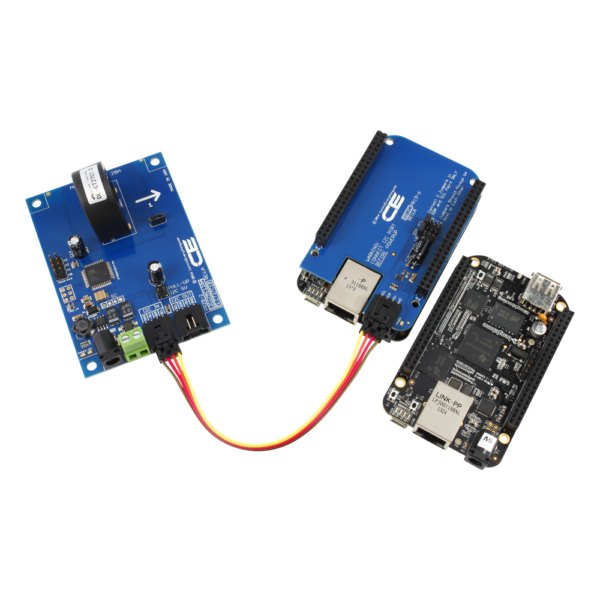

| 호스트 | Raspberry Pi, BeagleBone, Arduino 등 I2C 지원 보드 |
| 교정 | 출하 시 보정값 설정 |

활용 분야
단일 회로 전류를 기록하는 곳
- 개별 설비 가동 전류 기록 — 펌프나 팬 한 대의 부하 전류를 상시 읽습니다.
- 분전반 분기 회로 점검 — 분기 하나의 전류 이력을 남겨 부하 변화를 확인합니다.
- 교육·실습 키트 — I2C 센서 값을 읽는 코드를 작성하는 실험에 사용합니다.

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR29-1_10A와 같은 계열 모델
- PR29-6_10A — 회로 둘을 한 보드로 보는 2채널 구성
- PR29-15_70A — 70 Amp 범위로 튜닝한 4채널 구성
- PR29-16_10A — 10 Amp 범위의 8채널 구성
- PR29-21_10A — 채널 수가 가장 많은 12채널 구성
관련 제품
PR29 말고 검토할 다른 전류 모니터
- NCD AC 전류 모니터 I2C PR28 시리즈 (1 · 2 · 4 · 8 · 12채널)
- NCD AC 전류 모니터 IoT PR17 시리즈 (1 · 2 · 4 · 8 · 12채널)
- NCD AC 전류 모니터 IoT PR18 시리즈 (1 · 2 · 4 · 8 · 12채널)
PR29-1_10A는 몇 Amp까지 측정합니까?
10 Amp 범위로 튜닝된 모델입니다. 이보다 큰 전류를 읽어야 하면 더 높은 범위로 튜닝된 PR29 모델을 선택하세요.
PR29-1_10A로 DC 전류도 읽을 수 있습니까?
읽을 수 없습니다. PR29-1_10A는 AC 전류 전용이며 DC 부하에는 DC 전류 모니터를 사용합니다.
PR29-1_10A와 2채널 모델은 무엇이 다릅니까?
센서 수가 다릅니다. PR29-1_10A는 센서 1개이고 PR29-6_10A는 2개입니다.
PR29-1_10A에 필요한 준비물은 무엇입니까?
12 VDC 전원과 I2C를 지원하는 호스트 보드입니다. I2C 케이블은 본체와 함께 들어 있습니다.
제품 자료
FAQ 자주묻는 질문
-
PR29-1_10A는 몇 Amp까지 측정합니까?
10 Amp 범위로 튜닝된 모델입니다. 이보다 큰 전류를 읽어야 하면 더 높은 범위로 튜닝된 PR29 모델을 선택하세요.
-
PR29-1_10A로 DC 전류도 읽을 수 있습니까?
읽을 수 없습니다. PR29-1_10A는 AC 전류 전용이며 DC 부하에는 DC 전류 모니터를 사용합니다.
-
PR29-1_10A와 2채널 모델은 무엇이 다릅니까?
센서 수가 다릅니다. PR29-1_10A는 센서 1개이고 PR29-6_10A는 2개입니다.
-
PR29-1_10A에 필요한 준비물은 무엇입니까?
12 VDC 전원과 I2C를 지원하는 호스트 보드입니다. I2C 케이블은 본체와 함께 들어 있습니다.
