NCD PR18-20_70A IoT 인터페이스가있는 8 채널 온보드 97 % 정확도 70A AC 전류 모니터

MODEL
PR18-20_70A
브랜드
NCD

여덟 회로 전류를⁣ 한 보드로 클라우드에

NCD PR18-20_70A 8채널 AC 전류 모니터 (IoT 인터페이스형)⁣ 채널 수 : 8채널⁣ 최대 오류율 : 3% (사전 튜닝된 전류 범위 안)⁣ I2C 시작 주소 : 0x2A

견적 받기

NCD 한국 독점 공급 파트너

NCD PR18-20_70A는 70 Amp 센서 8개와 최대 오류율 3%를 갖춘 8채널 AC 전류 모니터(AC Current Monitor)입니다. 여러 부하가 모인 MCC 패널이나 대형 분전반의 회로를 보드 한 장으로 수집합니다. (주)테솔이 국내에 공식 공급합니다.

채널당 센서가 보드에 직접 실장되어 있어 외부 CT를 따로 달 필요가 없습니다. 모든 채널의 값이 0.5초 주기로 계산되므로 회로 수가 많아도 호스트의 로직은 단순합니다.

8채널

측정 회로 수

70 Amp

채널당 센서 정격

3%

최대 오류율

0.5초

전 채널 측정 주기

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

70 Amp

모든 채널 센서의 정격 전류

3%

사전 튜닝 범위 안의 최대 오류율

10 ~ 70 Amp

주문 때 고르는 튜닝 범위

16대

주소 점퍼로 늘리는 확장 한도

설치 검토

8채널 보드에서⁣ 전선과 튜닝 범위 정하기

여덟 개 센서는 보드에 줄지어 있어 전선을 채널 순서대로 한 가닥씩 통과시킵니다. 튜닝 범위는 10·20·30·50·70 Amp 중에서 주문 때 정합니다. 모듈은 Electron·Photon·Bluz·RedBear 계열이 호환됩니다.

채널 번호 순서로 결선

센서 여덟 개에 서로 다른 회로의 전선을 하나씩 넣습니다. 왕복선 두 가닥이 한 센서에 들어가면 신호가 상쇄됩니다.

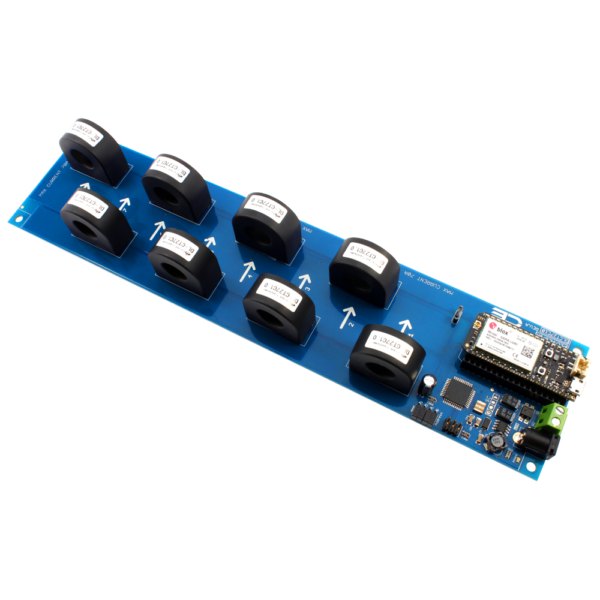

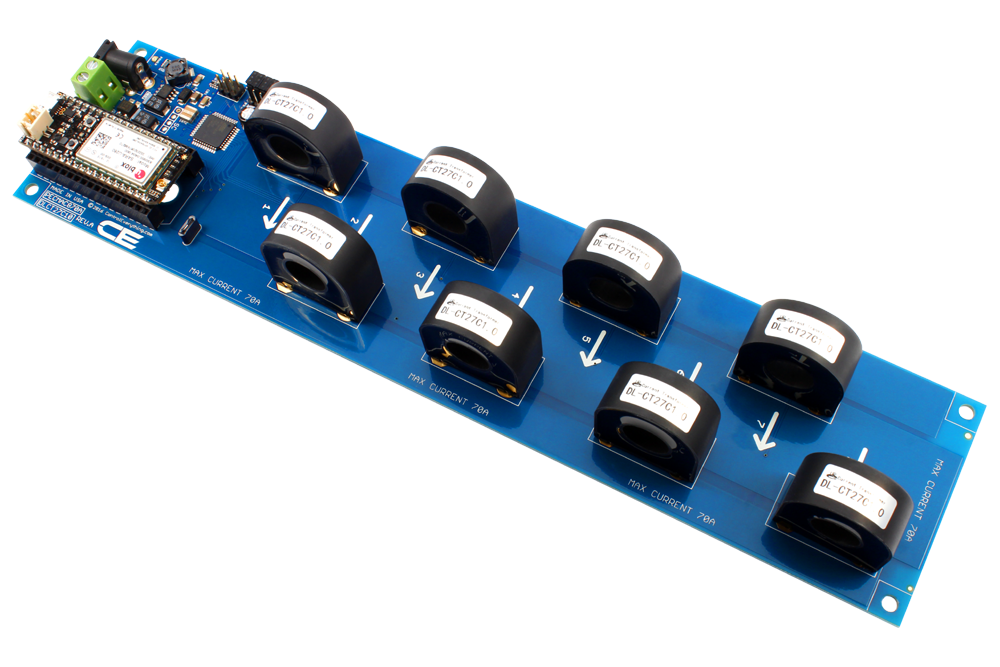

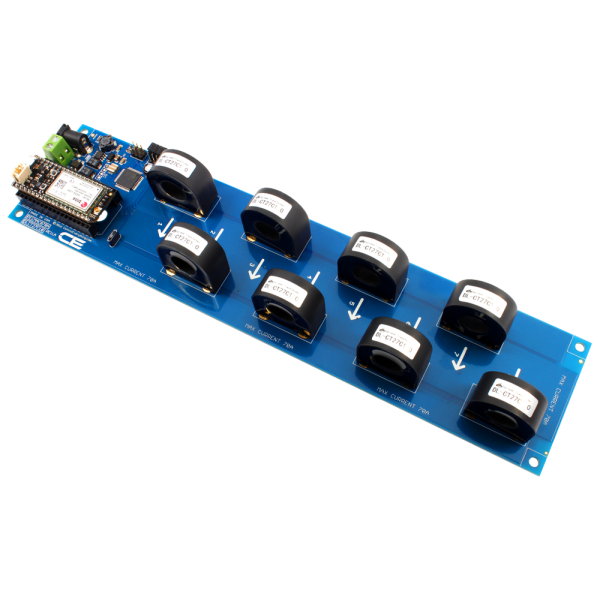

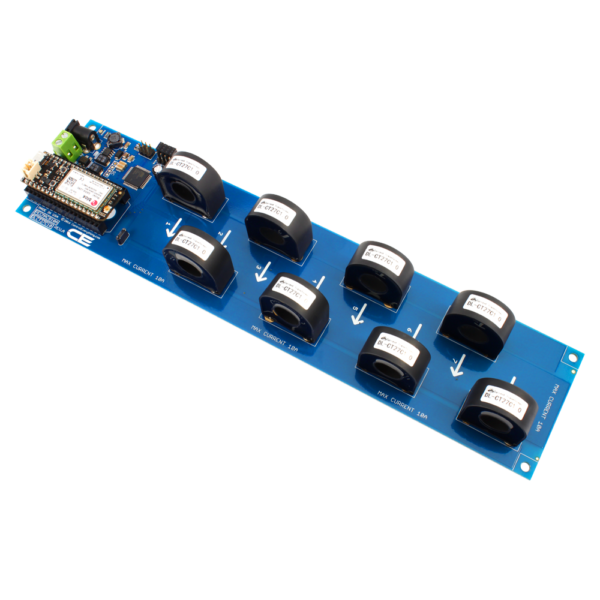

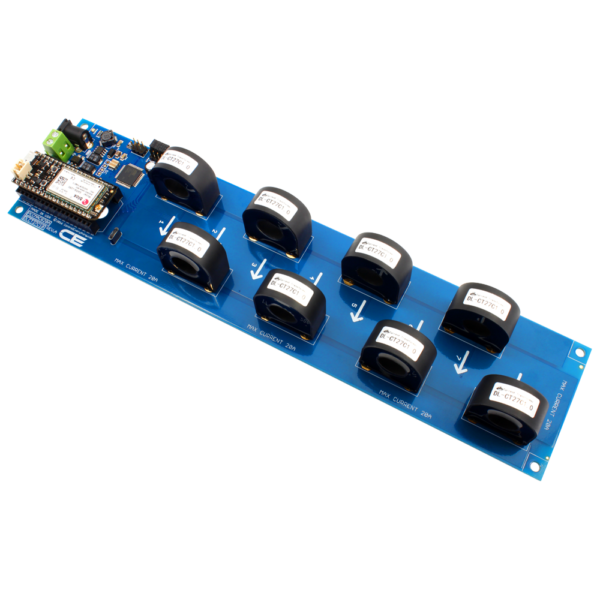

NCD PR18-20_70A - 전류 센서 코일 8개와 무선 모듈이 있는 모니터 기판
전류 센서 코일 8개와 무선 모듈이 있는 모니터 기판

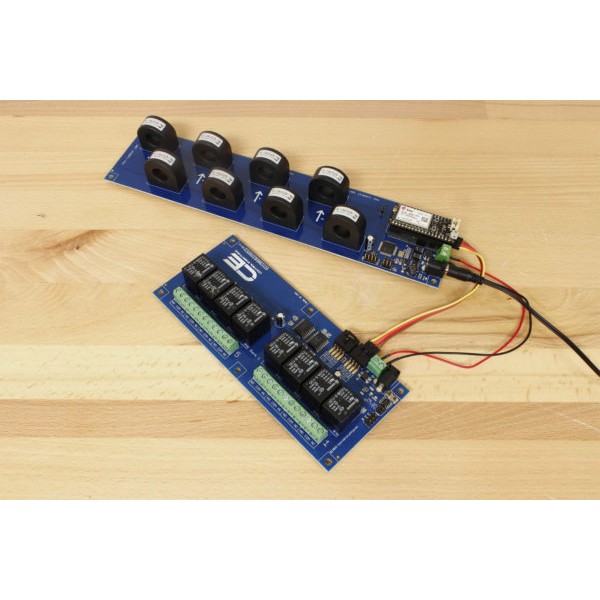

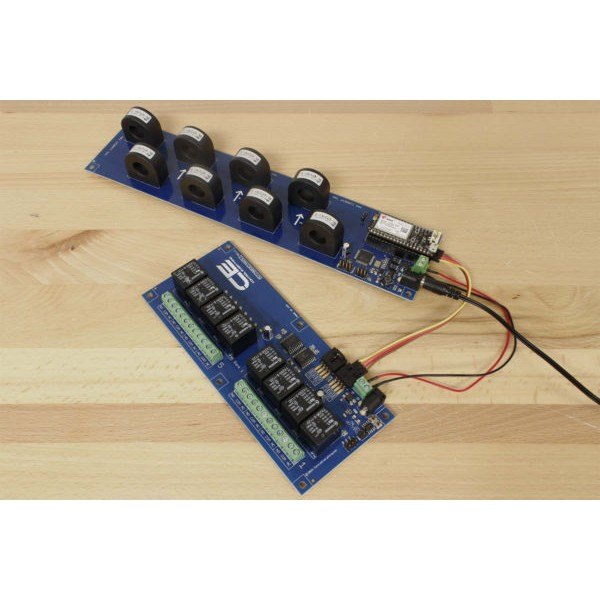

NCD PR18-20_70A - 전류 모니터 기판과 릴레이 보드를 케이블로 연결한 모습
전류 모니터 기판과 릴레이 보드를 케이블로 연결한 모습

사양

PR18-20_70A⁣ 8채널 사양 요약

항목사양
채널 수8채널
측정 방식AC 전류 · 솔리드 코어 센서
전류 범위 옵션10 · 20 · 30 · 50 · 70 Amp (주문 때 선택)
최대 오류율3% (사전 튜닝된 전류 범위 안)
I2C 시작 주소0x2A
확장주소 점퍼 4개 · I2C 확장 포트당 최대 16대
전원12 VDC · 2.1 mm 중앙 양극 배럴 잭 또는 온보드 단자대
점유 핀마이크로컨트롤러 GPIO 2개

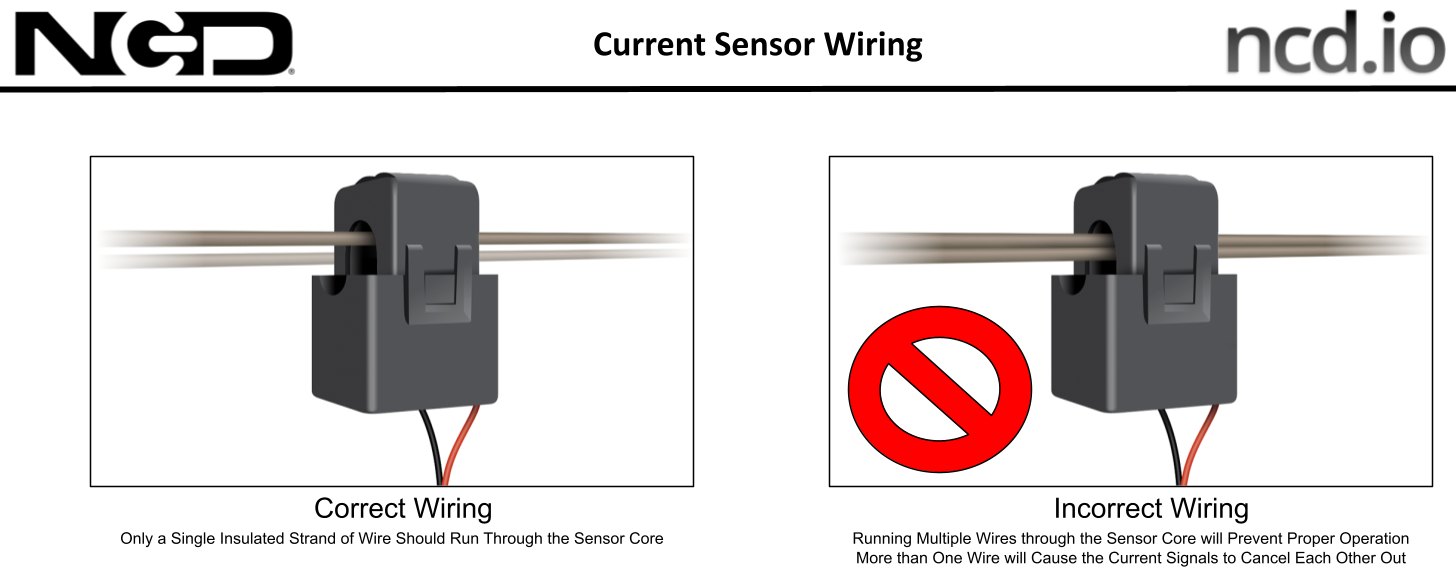

NCD PR18-20_70A - 전류 센서의 올바른 배선과 잘못된 배선 비교도
전류 센서의 올바른 배선과 잘못된 배선 비교도

활용 분야

회로 수가 많은⁣ PR18-20_70A 적용처

  • MCC 패널 모니터링 — 모터 회로별 부하 전류를 상시 기록합니다.
  • 공장 라인 분전반 — 설비별 가동 여부를 한 대의 모니터로 수집합니다.
  • 에너지 사용 패턴 분석 — 회로별 전류 이력으로 부하가 큰 시간대를 가립니다.
  • 무인 기계실 감시 — 여러 펌프·팬의 이상 정지를 원격에서 파악합니다.

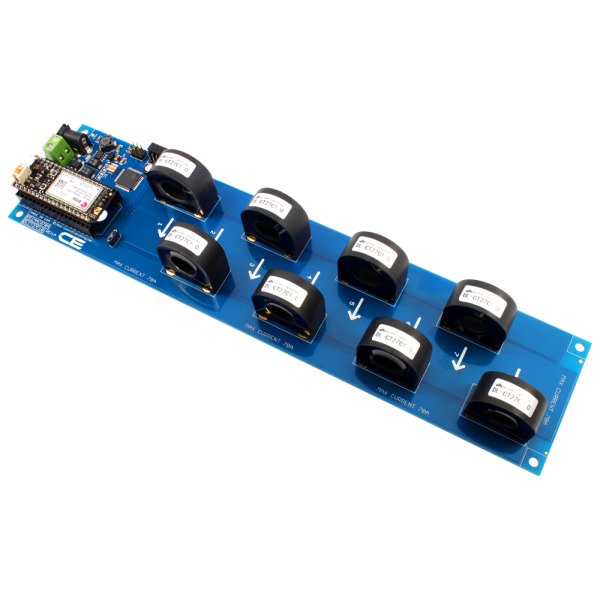

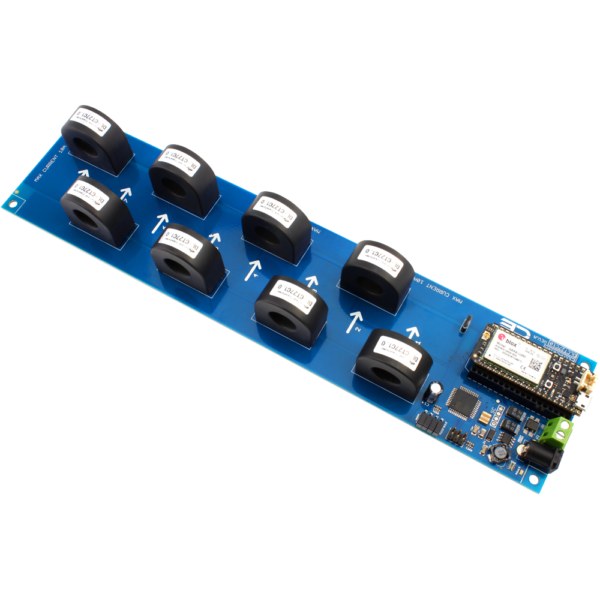

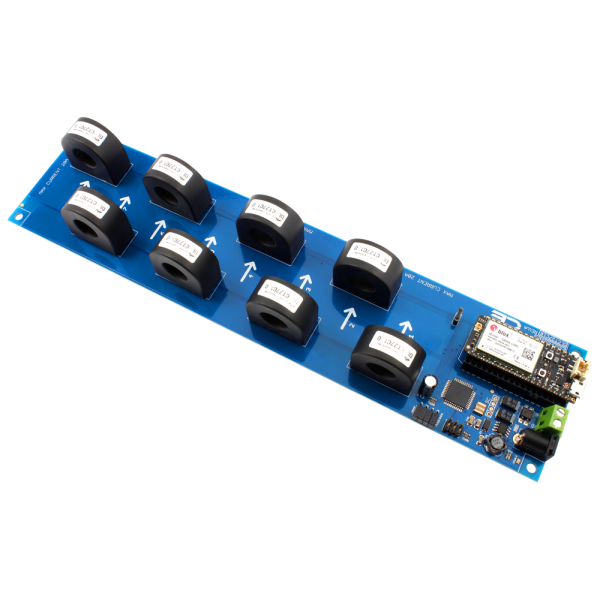

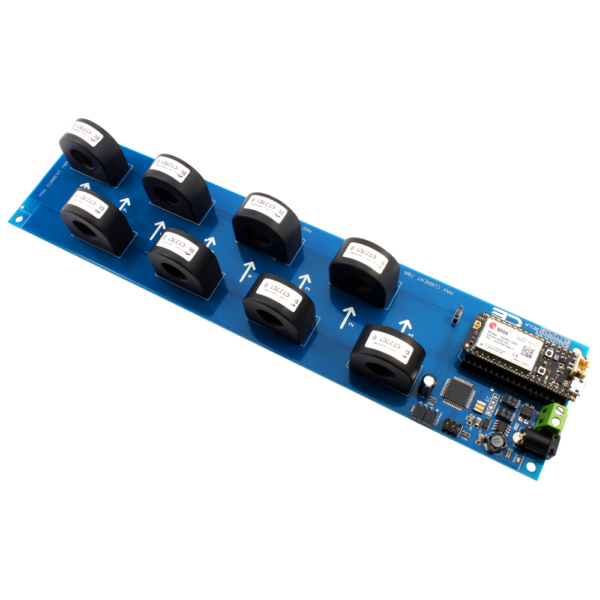

NCD PR18-20_70A - 전류 센서 코일이 줄지어 달린 모니터 기판 모습
전류 센서 코일이 줄지어 달린 모니터 기판 모습

제품 상세 이미지

NCD PR18-20_70A 상세 이미지 1
NCD PR18-20_70A 상세 이미지 2
NCD PR18-20_70A - IoT 마더보드와 I2C 모듈의 연결 구성도
IoT 마더보드와 I2C 모듈의 연결 구성도

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

Key Fob (NCD 스토어)

참고 사이트

같은 계열

PR18-20_70A보다 채널이⁣ 적거나 많은 모델

  • PR18-5_70A — 회로 하나만 보는 1채널 구성
  • PR18-10_70A — 두 회로를 보는 2채널 구성
  • PR18-15_70A — 네 회로를 묶는 4채널 구성
  • PR18-25_70A — 열두 회로까지 수용하는 12채널 구성

관련 제품

PR18-20_70A 도입 전에⁣ 비교할 시리즈
