열두 회로를 보드 한 장으로 원격 전류 수집
NCD PR18-25_70A 12채널 AC 전류 모니터 (IoT 인터페이스형) 채널 수 : 12채널 센서 정격 : 채널당 70 Amp 최대 오류율 : 3% (사전 튜닝된 전류 범위 안)
견적 받기NCD 한국 독점 공급 파트너
NCD PR18-25_70A는 70 Amp 센서 12개와 최대 오류율 3%를 갖춘 12채널 AC 전류 모니터(AC Current Monitor)입니다. PR18 계열에서 채널 수가 가장 많아, 회로가 밀집한 대형 분전반의 전류 수집을 보드 한 장으로 끝냅니다. (주)테솔이 국내에 공식 공급합니다.
열두 채널 값은 0.5초 주기로 함께 계산되어 IoT 모듈로 전달됩니다. 마이크로컨트롤러의 GPIO는 2개만 점유하며, I2C 확장 포트에 릴레이·PWM 모듈을 이어 부하 차단까지 구성할 수 있습니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
활용 분야
12채널이 필요한 PR18-25_70A 현장
- 대형 분전반 일괄 감시 — 열두 개 부하 회로의 전류를 한 번에 수집합니다.
- 데이터센터·기계실 부하 기록 — 랙 단위 회로의 사용 전류를 이력으로 남깁니다.
- 설비 군 가동 현황 — 펌프·팬 여러 대의 운전 여부를 원격에서 점검합니다.
사양
PR18-25_70A 사양과 I2C 확장
| 항목 | 사양 |
|---|---|
| 채널 수 | 12채널 |
| 측정 방식 | AC 전류 · 솔리드 코어 센서 |
| 센서 정격 | 채널당 70 Amp |
| 최대 오류율 | 3% (사전 튜닝된 전류 범위 안) |
| 측정 주기 | 전 채널 0.5초 |
| 확장 | 주소 점퍼 4개 · I2C 확장 포트당 최대 16대 |
| 호환 IoT 모듈 | Electron · Photon · Bluz · RedBear · ESP8266 · USB IoT 인터페이스 |
| 교정 | 저항성 부하 기준 보정 상태로 출하 |

설치 검토
열두 개 센서를 결선할 때의 기준
센서마다 서로 다른 회로의 전선을 한 가닥씩 통과시킵니다. 전류 범위는 10·20·30·50·70 Amp 중에서 주문 때 정하며, 전원은 12 VDC를 배럴 잭이나 온보드 단자대에 연결합니다.

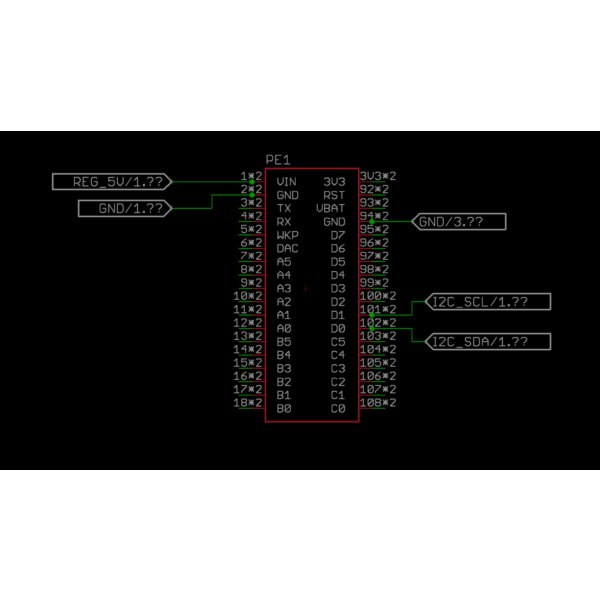

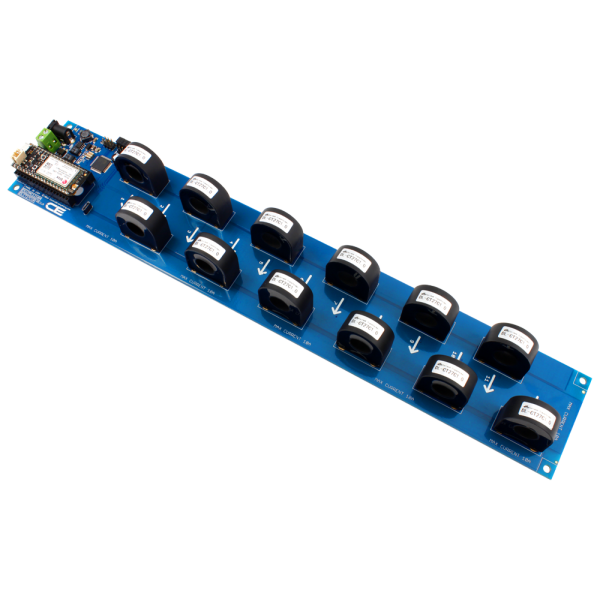

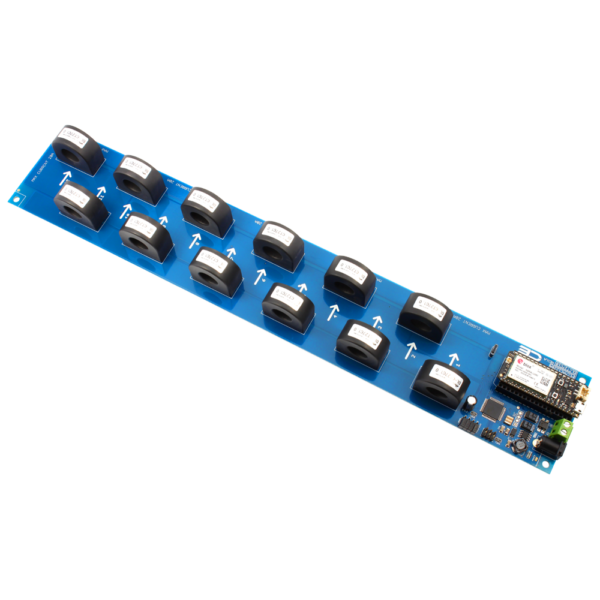

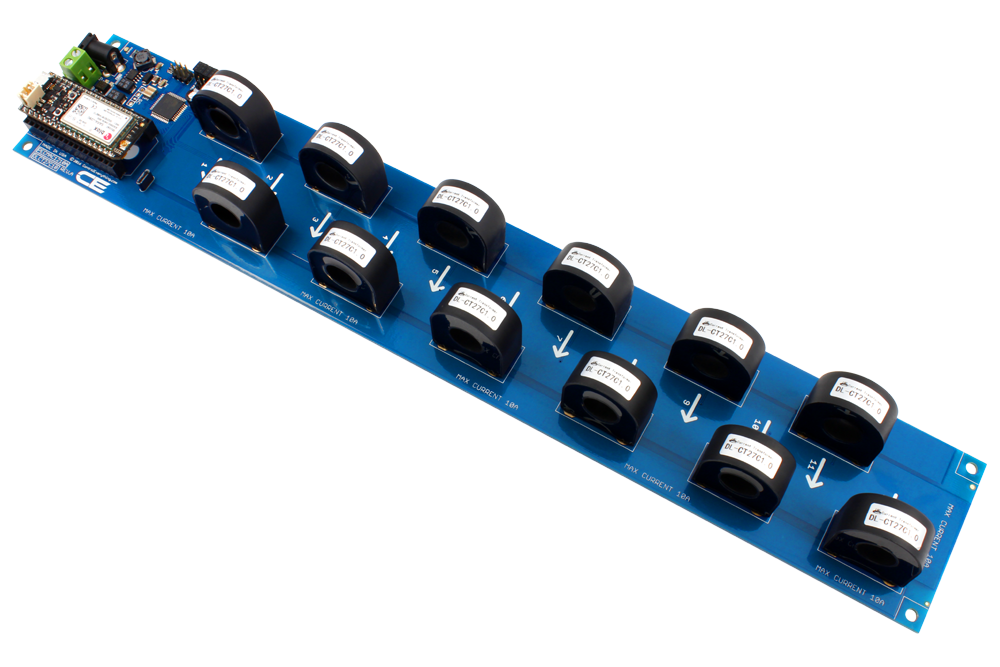

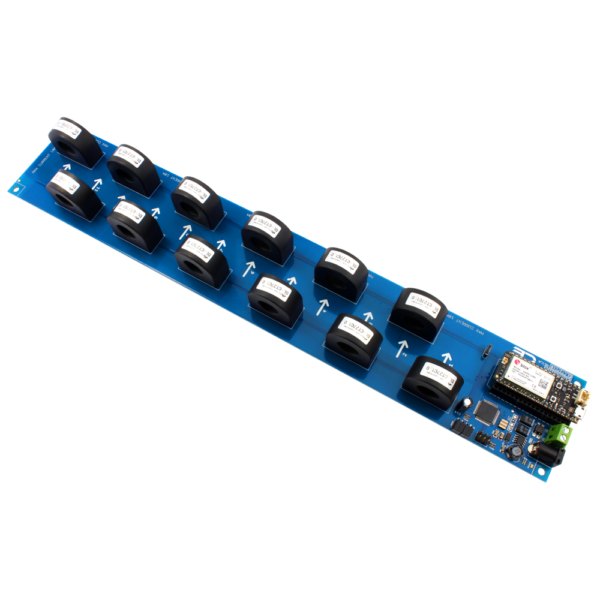

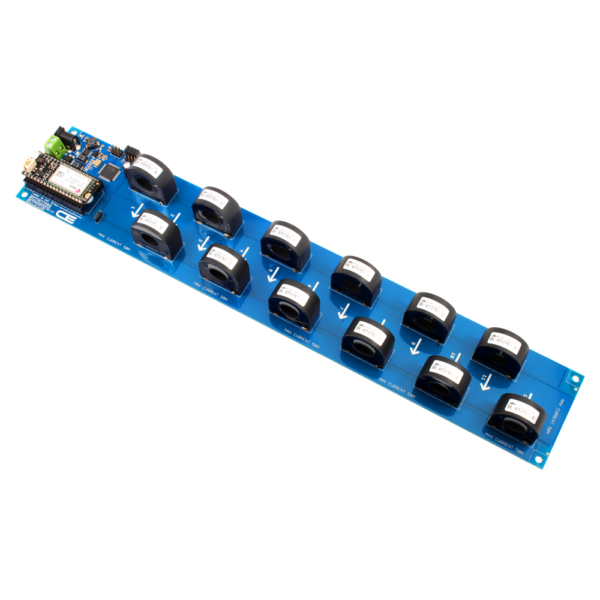

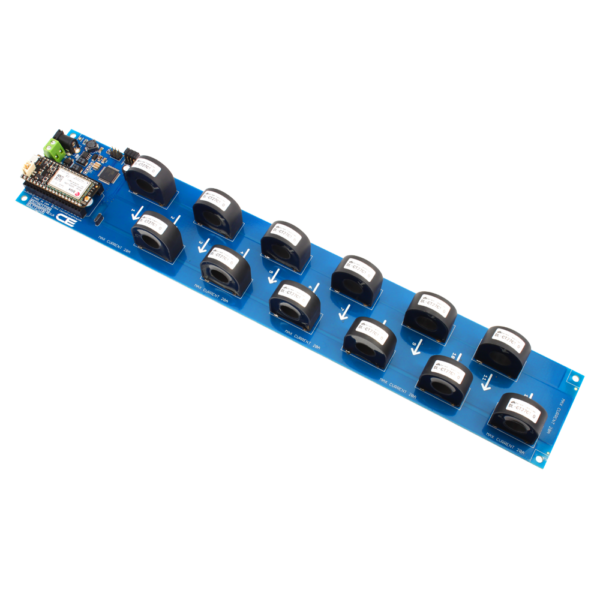

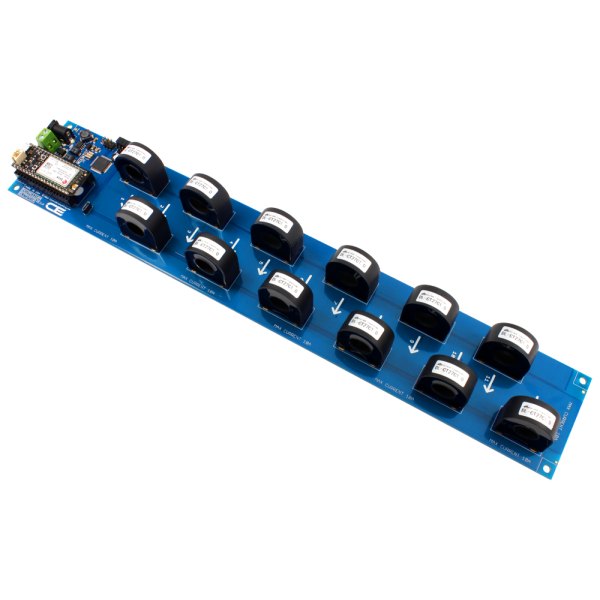

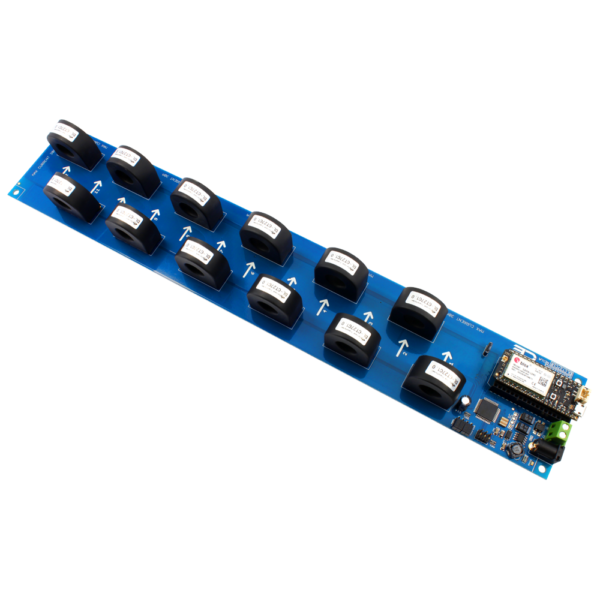

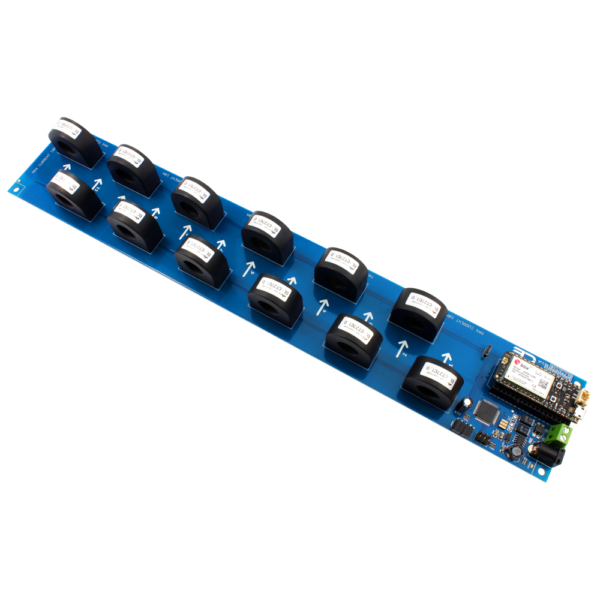

제품 상세 이미지


함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD IoT 인터페이스 장치 전체
- nodeLynk I2C 확장 장치 전체
- 크로스 플랫폼 I2C 슬레이브 장치
- Particle Photon IoT 인터페이스 어댑터
- Bluz 블루투스 LE 클라우드 통신 모듈
- ESP8266 IoT 통신 모듈 — USB 내장
- PKFR — Particle Photon·Electron용 Key Fob 수신기
- Arduino Nano용 IoT 인터페이스 어댑터
- Arduino Micro용 IoT 인터페이스 어댑터
- Onion Omega 2·1용 IoT 인터페이스 어댑터
- Pycom WiPy용 IoT 인터페이스 어댑터
- Pycom WiPy2·LoPy용 IoT 인터페이스 어댑터
- Adafruit Huzzah ESP8266용 IoT 인터페이스 어댑터
- USB IoT 인터페이스 어댑터
- I2C-IoT 인터페이스 어댑터
- Arduino Uno용 인터페이스 어댑터
- Arduino Nano용 I2C 쉴드
- Arduino Nano용 마스터 장치
- Arduino Micro용 마스터 장치
- Arduino Due용 듀얼 I2C 쉴드
- BeagleBone용 I2C 인터페이스 어댑터
- Banana Pi용 I2C 인터페이스 어댑터
- CHIP용 I2C 인터페이스 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
Key Fob (NCD 스토어)
참고 사이트
같은 계열
PR18-25_70A와 채널 수만 다른 모델
- PR18-5_70A — 회로 하나만 보는 1채널 구성
- PR18-10_70A — 두 회로를 보는 2채널 구성
- PR18-15_70A — 네 회로를 묶는 4채널 구성
- PR18-20_70A — 여덟 회로를 한 보드에 모으는 8채널 구성
관련 제품
PR18-25_70A 선정 때 함께 보는 계열
- NCD AC 전류 모니터 IoT PR17 시리즈 (1 · 2 · 4 · 8 · 12채널)
- NCD AC 전류 모니터 I2C PR29 시리즈 (1 · 2 · 4 · 8 · 12채널)
- NCD AC 전류 모니터 I2C PR28 시리즈 (1 · 2 · 4 · 8 · 12채널)
PR18-25_70A는 몇 개 회로까지 측정합니까?
12개 회로입니다. 채널마다 70 Amp 센서가 하나씩 있습니다.
PR18-25_70A는 릴레이 모듈을 붙일 수 있습니까?
예, 붙일 수 있습니다. I2C 확장 포트에 릴레이·PWM·센서 모듈을 이어 전류 감시와 부하 차단을 한 장치에서 처리합니다.
PR18-25_70A의 센서에 직류 전선을 넣어도 됩니까?
아니요, 되지 않습니다. AC 전류 전용이므로 직류 회로는 DC 전류 모니터를 선택하세요.
PR18-25_70A의 교정은 따로 해야 합니까?
출하 때 저항성 부하 기준으로 보정되어 있습니다.
제품 자료
FAQ 자주묻는 질문
-
PR18-25_70A는 몇 개 회로까지 측정합니까?
12개 회로입니다. 채널마다 70 Amp 센서가 하나씩 있습니다.
-
PR18-25_70A는 릴레이 모듈을 붙일 수 있습니까?
예, 붙일 수 있습니다. I2C 확장 포트에 릴레이·PWM·센서 모듈을 이어 전류 감시와 부하 차단을 한 장치에서 처리합니다.
-
PR18-25_70A의 센서에 직류 전선을 넣어도 됩니까?
아니요, 되지 않습니다. AC 전류 전용이므로 직류 회로는 DC 전류 모니터를 선택하세요.
-
PR18-25_70A의 교정은 따로 해야 합니까?
출하 때 저항성 부하 기준으로 보정되어 있습니다.
