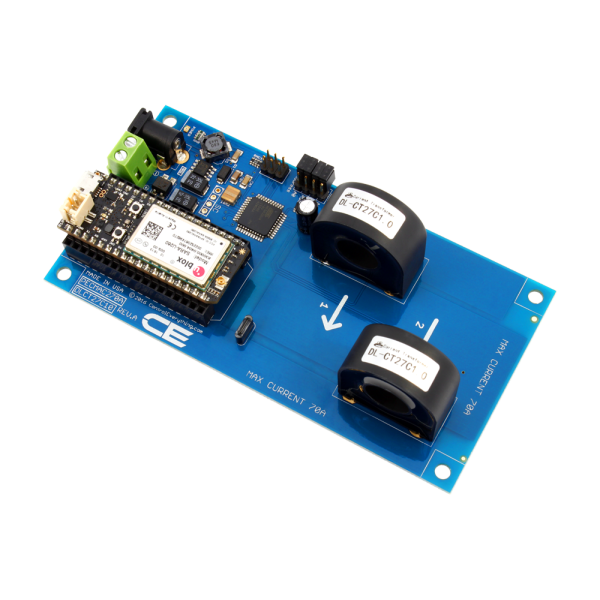

NCD PR18 시리즈 AC 전류 모니터 (IoT)

견적 받기

NCD 국내 정식 공급 파트너

NCD PR18 시리즈는 70 Amp 정격 솔리드 코어 센서와 최대 오류율 3%로 AC 전류를 읽어 IoT 통신 모듈로 전송하는 1·2·4·8·12채널 AC 전류 모니터(IoT 인터페이스형 대전류 센서 보드)로, 무인 원격지의 대형 설비 전류를 네트워크로 수집합니다.

전류 계산을 전용 CPU가 맡고 호스트는 값 요청만 하면 되므로, 셀룰러나 Wi-Fi 모듈을 꽂아 두면 현장 방문 없이 회로별 부하 이력이 쌓입니다. 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

70 Amp

모든 채널 센서의 정격 전류

3%

사전 튜닝 범위 안의 최대 오류율

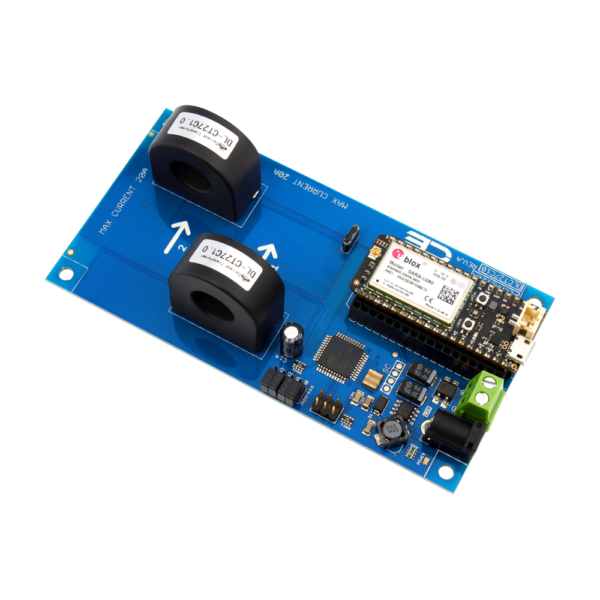

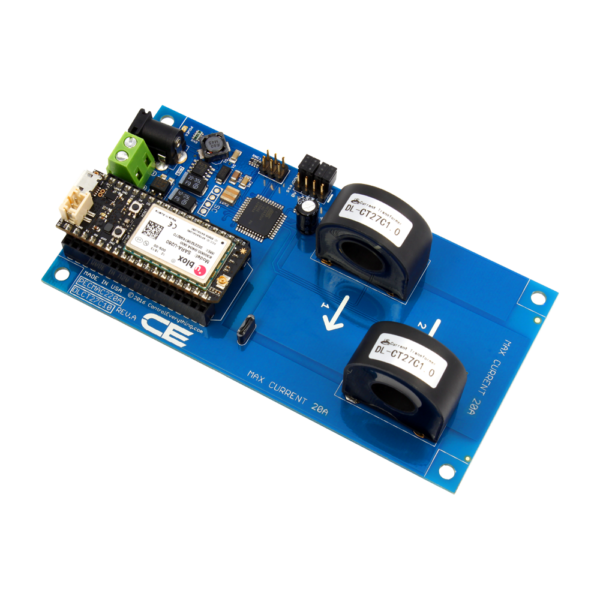

10 ~ 70 Amp

주문 때 고르는 튜닝 범위

16대

주소 점퍼로 늘리는 확장 한도

특징

대전류 센서와
원격 전송의 결합

핵심 특징현장에서 달라지는 점
70 Amp 센서대형 펌프·압축기·히터 회로까지 센서 교체 없이 감시하므로 설비 규모가 커져도 같은 시리즈를 유지합니다.
최대 오류율 3%튜닝 범위 안에서 오차가 작아 원격지의 부하 변화를 신뢰할 수 있는 수치로 판단합니다.
IoT 모듈 장착통신 모듈을 꽂는 방식이라 현장 네트워크에 맞는 전송 방식을 고를 수 있습니다.
I2C 확장 포트릴레이·PWM·센서 모듈을 이어 붙여 전류 감시와 부하 차단을 한 장치에서 처리합니다.
GPIO 2개만 점유마이크로컨트롤러의 나머지 핀을 다른 입출력에 남겨 둡니다.

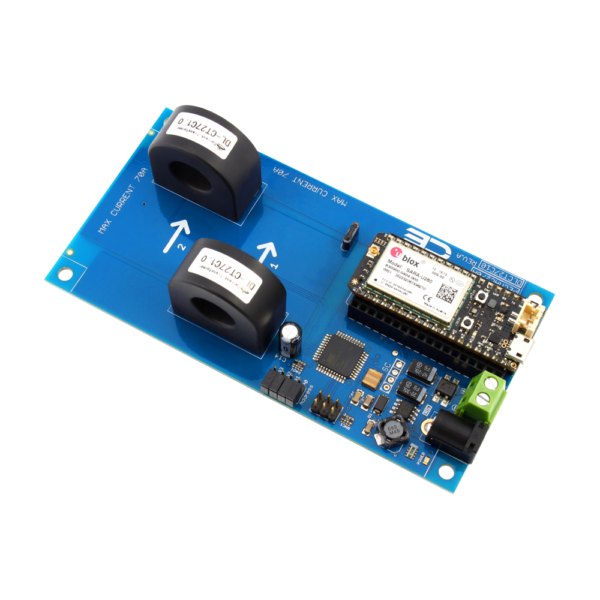

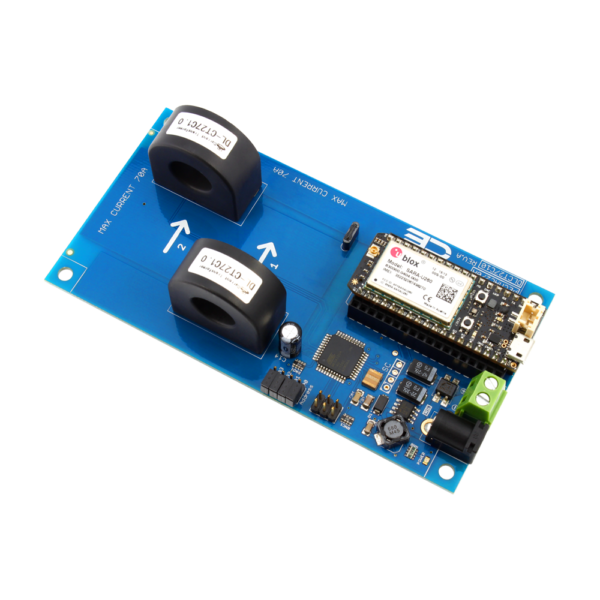

NCD PR18-10_70A - 전류 센서 코일 두 개와 무선 모듈이 실장된 기판
전류 센서 코일 두 개와 무선 모듈이 실장된 기판

설치 검토

원격 설치 전에
확인할 항목

PR18은 Electron, Photon, Bluz, RedBear와 호환되고 ESP8266·USB IoT 인터페이스 모듈도 장착합니다. 통신 모듈을 정하기 전에 설치 장소의 셀룰러 신호나 Wi-Fi 범위를 먼저 확인하세요. 전송 경로가 정해지면 센서 튜닝 범위를 10·20·30·50·70 Amp 중에서 고르며, 3% 오류율을 유지하려면 정상 부하 전류가 선택 범위의 중간 이상에 오도록 정합니다.

IoT 모듈과 센서 배치

통신 모듈은 보드의 모듈 소켓에 끼우고, 회로 전선은 채널별 센서 중앙에 한 가닥씩 통과시킵니다. 전선 두 가닥을 함께 넣으면 자기장이 상쇄되어 값이 거의 0으로 읽힙니다.

NCD PR18-10_70A - IoT 마더보드와 I2C 모듈의 연결 구성도
IoT 마더보드와 I2C 모듈의 연결 구성도

사양

PR18 1~12채널
비교와 공통 사양

항목PR18-2PR18-10PR18-11PR18-20PR18-21
채널 수1채널2채널4채널8채널12채널
전류 범위 옵션10 · 20 · 30 · 50 · 70 Amp10 · 20 · 30 · 50 · 70 Amp10 · 20 · 30 · 50 · 70 Amp10 · 20 · 30 · 50 · 70 Amp10 · 20 · 30 · 50 · 70 Amp

시리즈 공통 사양

항목사양
측정 방식AC 전류 · 솔리드 코어 센서
센서 정격70 Amp
최대 오류율3% (사전 튜닝된 전류 범위 안)
I2C 시작 주소0x2A
확장주소 점퍼 4개 · I2C 확장 포트당 최대 16대
전원12 VDC · 2.1 mm 중앙 양극 배럴 잭 또는 온보드 단자대
전선 규격AC 전선 한 가닥을 센서 중앙에 통과
측정 주기전 채널 0.5초
통신IoT 통신 모듈 연결 (I2C 마스터)
호환 모듈Electron · Photon · Bluz · RedBear · ESP8266 · USB IoT 인터페이스
적용 호스트Onion · PyCom · Raspberry Pi · Arduino
점유 핀마이크로컨트롤러 GPIO 2개
교정저항성 부하 기준 보정 상태로 출하

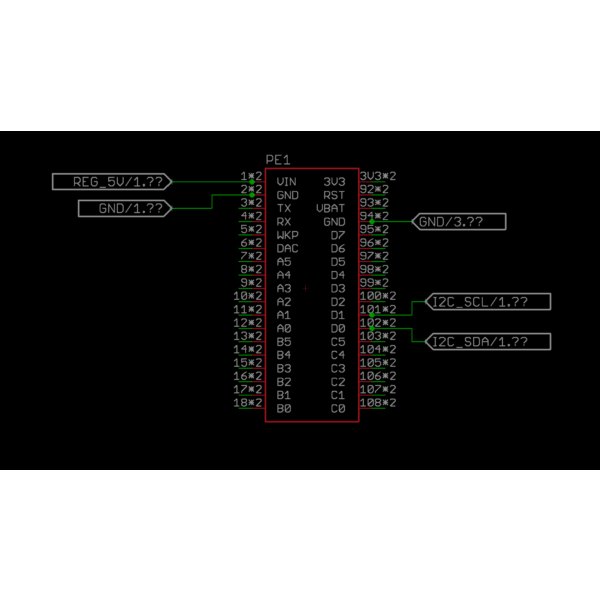

NCD PR18-10_70A - 모듈 핀 배치와 연결 회로 도면
모듈 핀 배치와 연결 회로 도면

활용 분야

무인 설비의
대전류 감시 현장

  • 무인 변전실 감시 — 현장 방문 없이 인입 회로의 AC 부하 전류를 수집합니다.
  • 대형 설비 가동 확인 — 70 Amp급 부하의 가동 상태를 전류로 판단합니다.
  • 대시보드 연동 — 회로별 전류 데이터를 클라우드에 올려 추이를 확인합니다.
  • 설비별 부하 이력 — 사용량이 큰 회로를 가려 운전 시간을 조정합니다.
  • 프로토타입 구성 — Arduino와 Raspberry Pi로 대전류 수집 시스템을 시험합니다.

선택 가이드

센서 정격과 인터페이스별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
회로 한두 개를 원격으로 볼 때PR18-2 · PR18-101채널과 2채널 구성이 한두 회로의 원격 감시에 맞습니다.
여러 회로를 한 모듈로 볼 때PR18-11 · PR18-20 · PR18-214·8·12채널 구성이 여러 회로를 한 모듈에 모읍니다.
I2C로 바로 연결할 때PR29 시리즈통신 모듈 없이 직결하는 3% 등급입니다.
오류율 5%로 충분할 때PR17 시리즈20 Amp 센서에 5~20 Amp 범위인 PR17이 맞습니다.

구성·옵션

PR18 구성품과
주문 옵션

항목내용
구성품전류 모니터 보드
전류 범위 옵션10 · 20 · 30 · 50 · 70 Amp (주문 때 선택)
준비물12 VDC 전원, IoT 통신 모듈 (Electron · Photon · Bluz 등)
품번PR18-2 · PR18-10 · PR18-11 · PR18-20 · PR18-21

제품 상세 이미지

NCD PR18-10_70A 상세 이미지 1

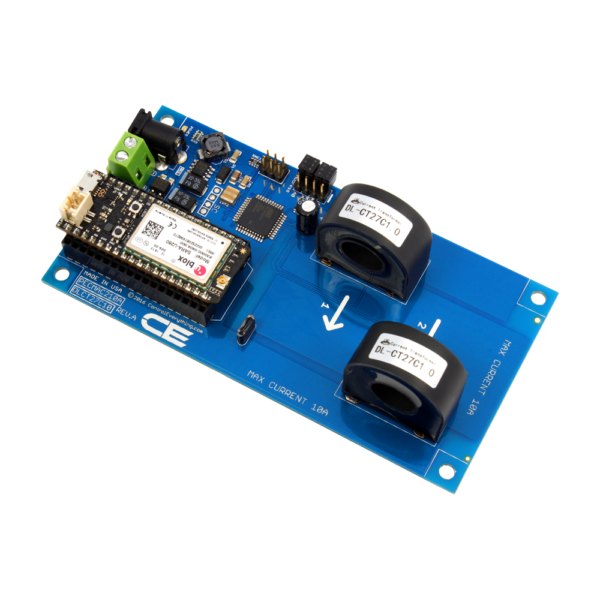

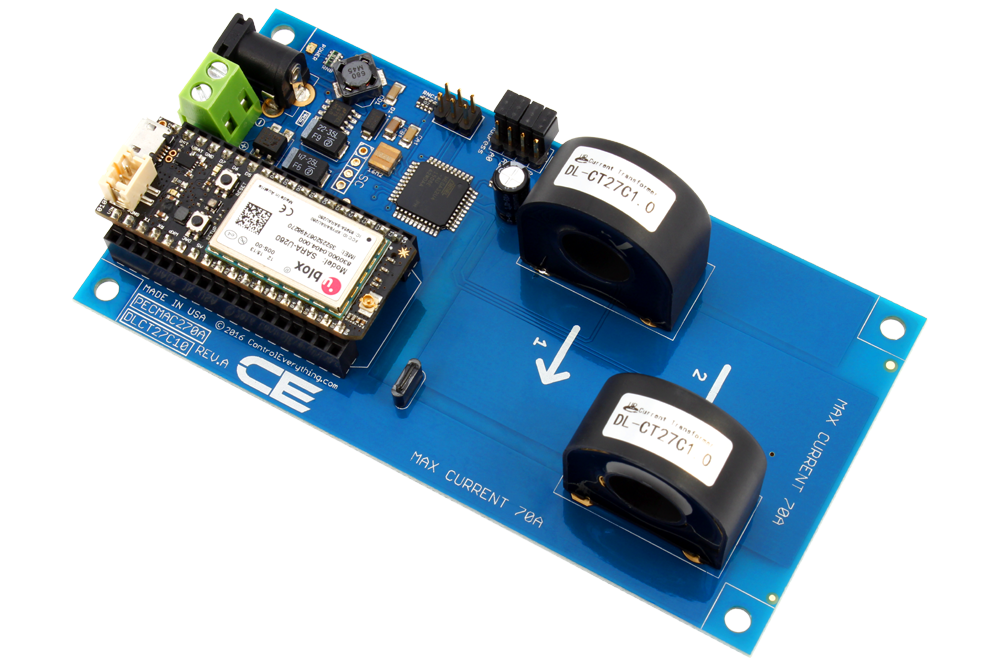

NCD PR18-10_70A - 전류 센서 코일과 무선 모듈이 있는 기판 모습
전류 센서 코일과 무선 모듈이 있는 기판 모습

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)
