NCD PR18-15_70A IoT 인터페이스를 갖춘 4 채널 온보드 97 % 정확도 70A AC 전류 모니터

MODEL
PR18-15_70A
브랜드
NCD

네 회로 전류를 모아⁣ IoT로 올리는 보드

NCD PR18-15_70A 4채널 AC 전류 모니터 (IoT 인터페이스형)⁣ 채널 수 : 4채널⁣ 센서 정격 : 채널당 70 Amp⁣ 최대 오류율 : 3% (사전 튜닝된 전류 범위 안)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR18-15_70A는 70 Amp 센서 4개와 최대 오류율 3%를 갖춘 4채널 AC 전류 모니터(AC Current Monitor)입니다. 소형 분전반 하나에서 나가는 네 개 부하 회로를 보드 한 장으로 수집합니다. (주)테솔이 국내에 공식 공급합니다.

채널이 늘어도 측정 주기는 전 채널 0.5초로 같고, 계산은 보드 CPU가 맡습니다. 회로별 이력을 클라우드에 올려 두면 어느 회로의 부하가 큰지 현장 방문 없이 가려낼 수 있습니다.

4채널

측정 회로 수

70 Amp

채널당 센서 정격

3%

최대 오류율

0.5초

전 채널 측정 주기

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

70 Amp

모든 채널 센서의 정격 전류

3%

사전 튜닝 범위 안의 최대 오류율

10 ~ 70 Amp

주문 때 고르는 튜닝 범위

16대

주소 점퍼로 늘리는 확장 한도

사양

PR18-15_70A⁣ 전기 사양과 확장

항목사양
채널 수4채널
센서 정격채널당 70 Amp
전류 범위 옵션10 · 20 · 30 · 50 · 70 Amp (주문 때 선택)
최대 오류율3% (사전 튜닝된 전류 범위 안)
측정 주기전 채널 0.5초
전원12 VDC · 2.1 mm 중앙 양극 배럴 잭 또는 온보드 단자대
호환 IoT 모듈Electron · Photon · Bluz · RedBear · ESP8266 · USB IoT 인터페이스
점유 핀마이크로컨트롤러 GPIO 2개

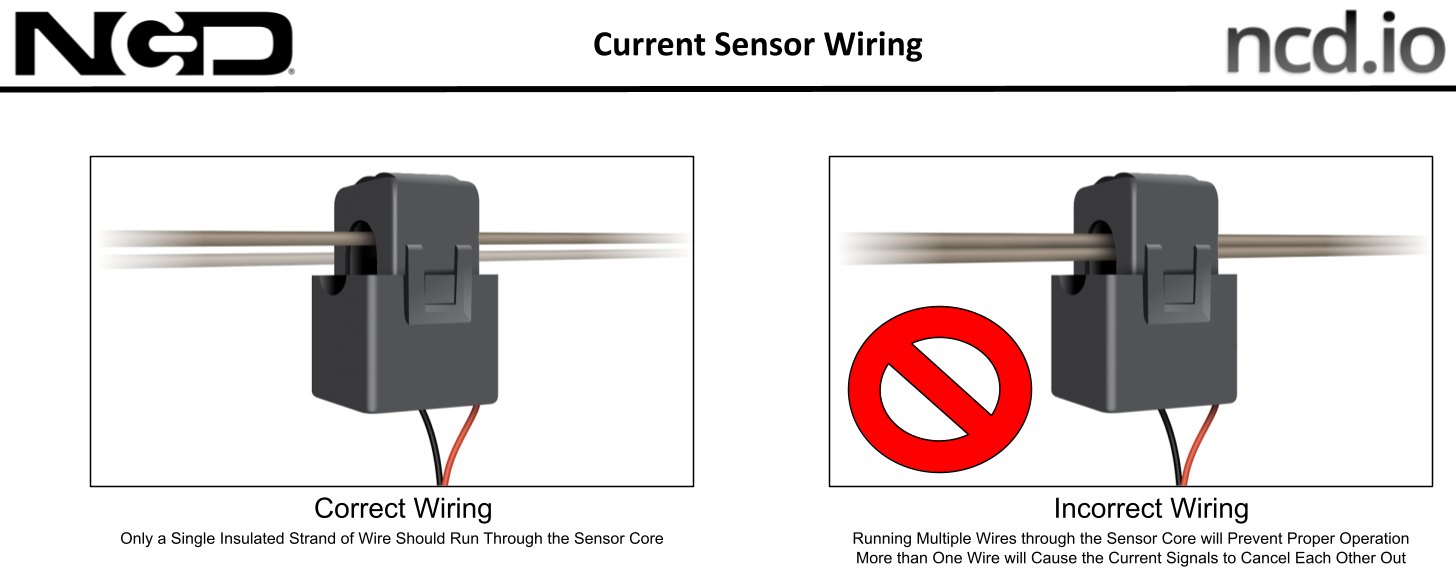

NCD PR18-15_70A - 전류 센서의 올바른 배선과 잘못된 배선 비교도
전류 센서의 올바른 배선과 잘못된 배선 비교도

구성·옵션

주문 때 정하는⁣ PR18-15_70A 옵션

항목내용
구성품전류 모니터 보드
전류 범위 옵션10 · 20 · 30 · 50 · 70 Amp (주문 때 선택)
준비물12 VDC 전원, IoT 통신 모듈 (Electron · Photon · Bluz 등)

채널별로 전선 한 가닥씩

네 개의 센서에는 각각 다른 회로의 전선을 한 가닥씩 통과시킵니다. 한 회로의 왕복선을 같은 센서에 넣으면 전류가 서로 상쇄되어 측정값이 맞지 않습니다.

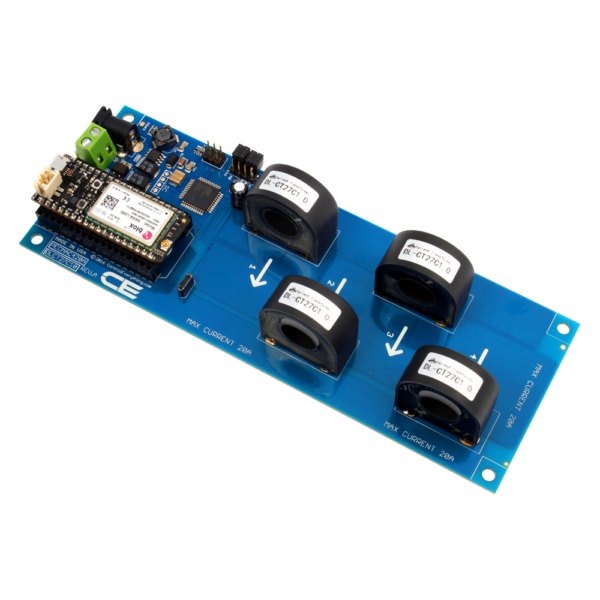

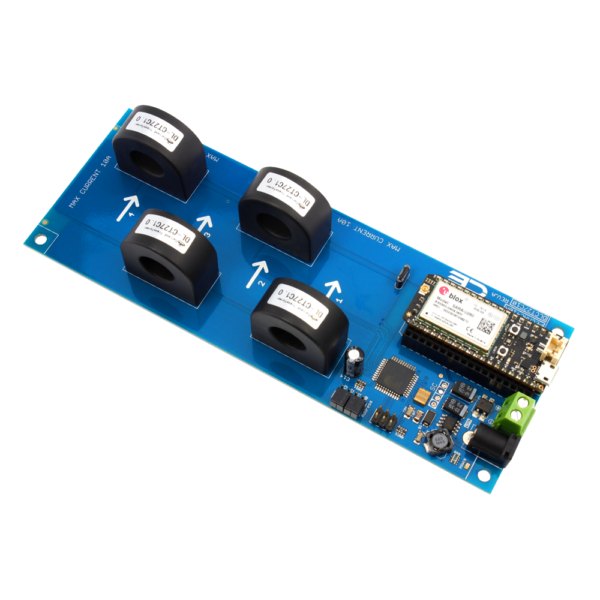

NCD PR18-15_70A - 전류 센서 코일 네 개와 무선 모듈이 있는 모니터 기판
전류 센서 코일 네 개와 무선 모듈이 있는 모니터 기판

활용 분야

분전반 단위 감시에⁣ PR18-15_70A

  • 공조 설비 분전반 — 팬·펌프·히터 회로의 가동 상태를 원격으로 확인합니다.
  • 무인 시설 부하 기록 — 회로별 전류 이력으로 이상 가동 시각을 추적합니다.
  • 설비별 운전 시간 집계 — 네 대의 운전 시간을 같은 보드에서 비교합니다.
NCD PR18-15_70A - IoT 마더보드와 I2C 모듈의 연결 구성도
IoT 마더보드와 I2C 모듈의 연결 구성도

제품 상세 이미지

NCD PR18-15_70A 상세 이미지 1
NCD PR18-15_70A 상세 이미지 2
NCD PR18-15_70A - 무선 모듈과 전류 센서 코일이 보이는 모니터 기판
무선 모듈과 전류 센서 코일이 보이는 모니터 기판

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

Key Fob (NCD 스토어)

참고 사이트

같은 계열

PR18-15_70A 앞뒤로⁣ 놓이는 채널 구성

  • PR18-5_70A — 회로 하나만 보는 1채널 구성
  • PR18-10_70A — 두 회로를 보는 2채널 구성
  • PR18-20_70A — 여덟 회로를 한 보드에 모으는 8채널 구성
  • PR18-25_70A — 열두 회로까지 수용하는 12채널 구성

관련 제품

PR18-15_70A와 견줘 볼⁣ 다른 계열
