여덟 회로 전류를 통신 모듈 하나로

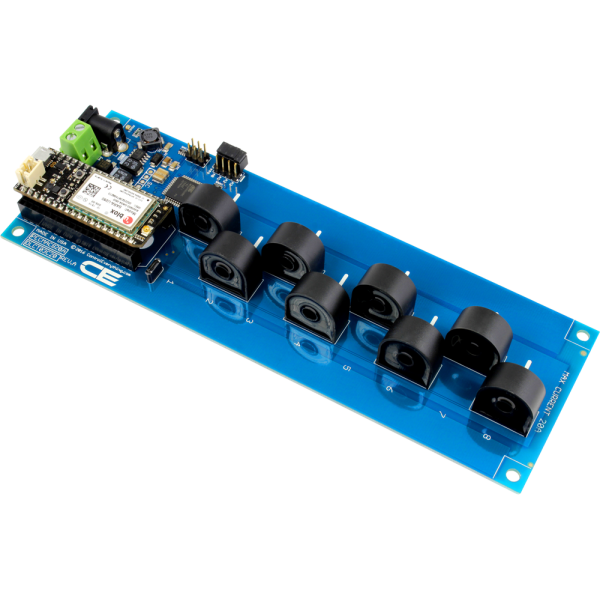

NCD PR17-19_20A 8채널 AC 전류 모니터 채널 수 : 8채널 센서 : 20 A 솔리드 코어 8개 오류율 : 최대 5%
견적 받기NCD 한국 독점 공급 파트너
NCD PR17-19_20A는 20 A 솔리드 코어 센서 8개로 8개 회로의 AC 전류를 읽어 IoT 통신 모듈로 전송하는 8채널 AC 전류 모니터(IoT 인터페이스형 전류 센서 보드)입니다. 사전 튜닝된 범위에서 최대 오류율 5%를 유지하고 8채널을 한 보드가 처리합니다. 이 모니터는 (주)테솔이 국내에 공식 공급합니다.
통신 모듈과 회선을 회로마다 두지 않고 하나로 줄이는 것이 이 보드의 장점입니다. 중형 분전반이나 설비 랙 하나를 보드 1장으로 맡길 때 선택합니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
회선 통합
PR17-19_20A 8회로를 모듈 하나로 전송

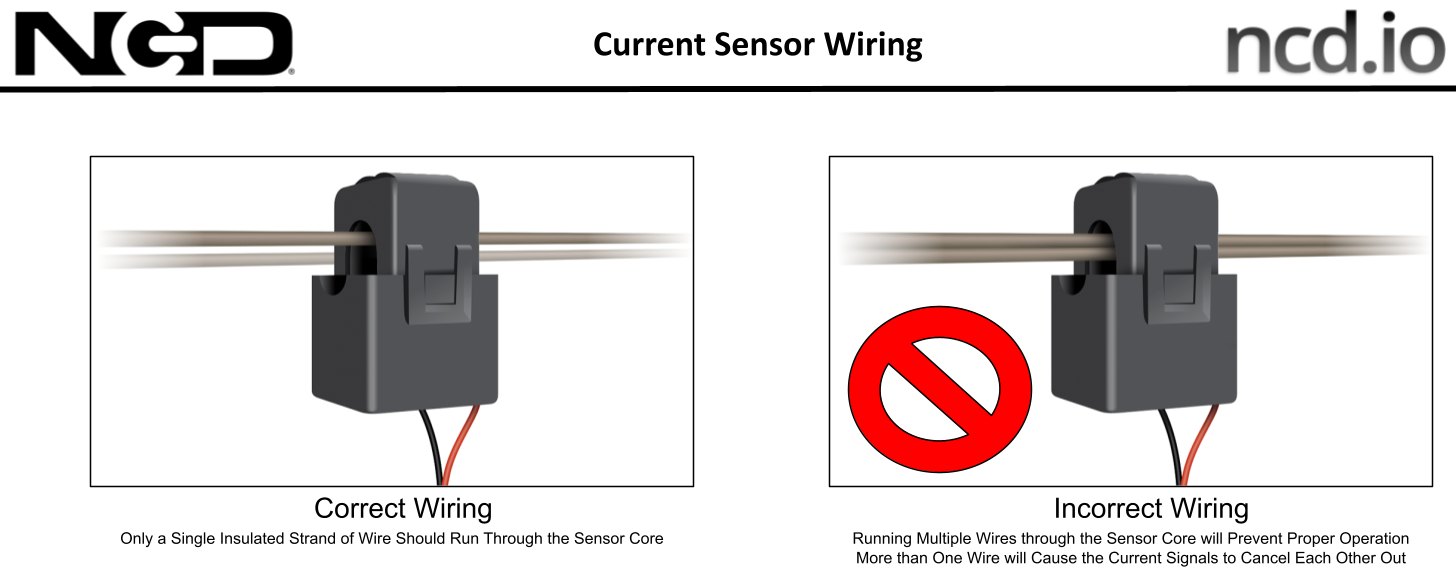

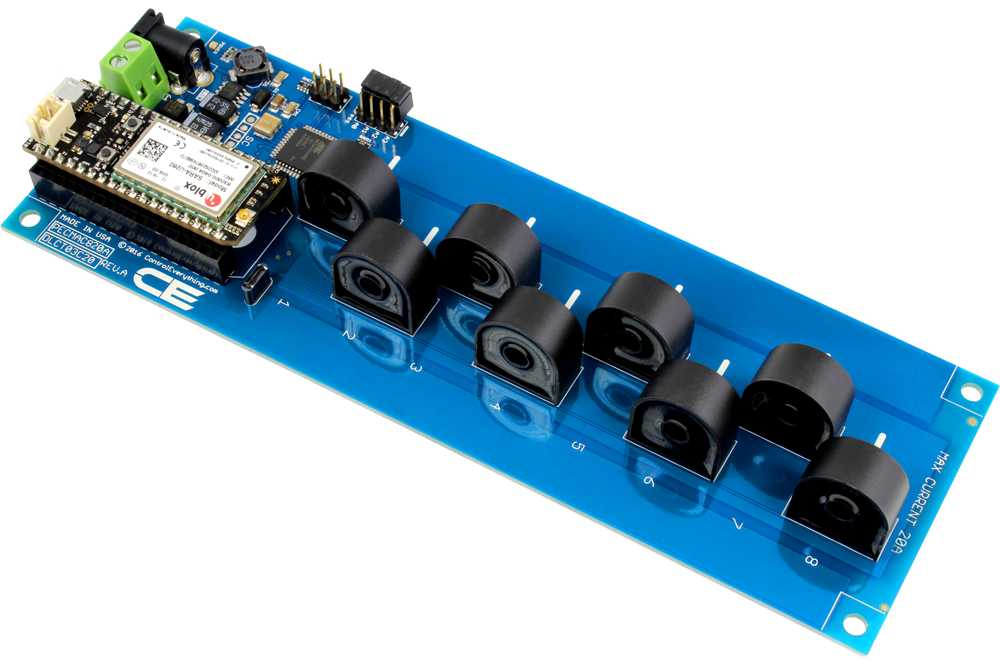

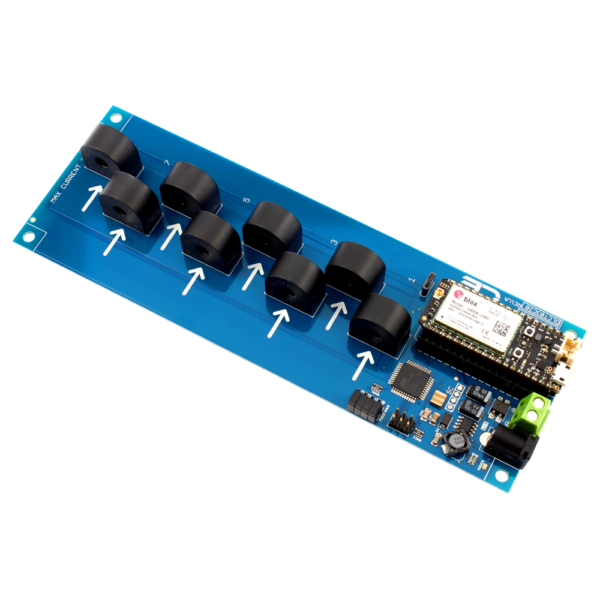

PR17-19_20A는 보드에 실장된 센서 8개의 값을 통신 모듈 하나로 모두 보냅니다. 회로별 AC 전선을 센서 중앙에 한 가닥씩 통과시키며 전선은 최대 10 AWG까지 들어갑니다.
센서 8개의 정격은 모두 20 A입니다. 튜닝 범위는 주문 때 5·10·15·20 A 중에서 고르며 최대 오류율 5%는 이 범위 안에서만 해당합니다.


모듈과 호스트
PR17-19_20A에서 쓸 수 있는 호스트
Electron, Photon, Bluz, RedBear 모듈이 호환되며 Onion, PyCom, Raspberry Pi, Arduino에도 적용됩니다. 호스트는 I2C 시작 주소 0x2A부터 읽기 명령으로 값을 요청합니다.

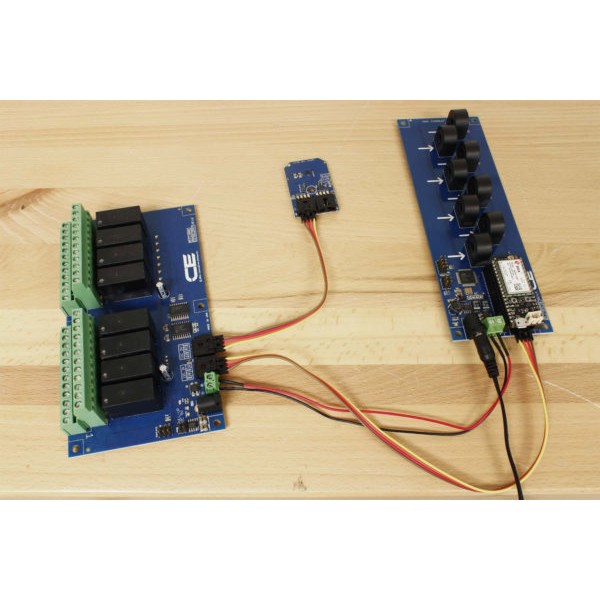

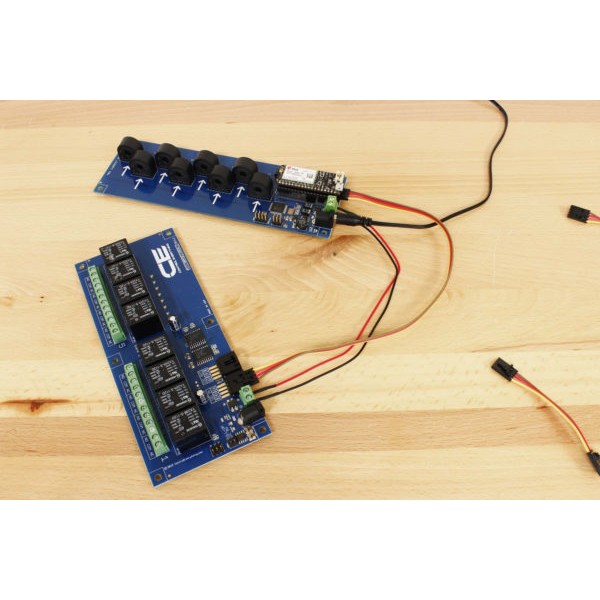

8채널 보드 연결
소켓에 통신 모듈을 꽂고 12 VDC를 넣으면 8채널 측정이 시작됩니다. 호스트는 I2C 읽기 명령으로 채널 값을 받아 갑니다.


사양
PR17-19_20A 8채널 사양
| 항목 | 사양 |
|---|---|
| 채널 수 | 8채널 |
| 센서 | 20 A 솔리드 코어 8개 |
| 튜닝 범위 | 5 · 10 · 15 · 20 A 중 선택 |
| 오류율 | 최대 5% |
| 갱신 주기 | 0.5초 |
| I2C | 0x2A에서 시작, 점퍼로 최대 16대 |
| 전원 | 12 VDC (배럴 잭 · 단자대) |
| 전선 | 10 AWG 이하 |
| 점유 핀 | GPIO 2개 |

활용 분야
분전반·설비 랙 단위 전류 수집
- 중형 분전반 감시 — 8회로 부하를 한 보드로 수집합니다.
- IoT 플랫폼 연동 — 회로별 전류 이력을 클라우드에 쌓습니다.
- 펌프·팬 가동 확인 — 여러 설비의 가동 여부를 한 화면에서 봅니다.
- 에너지 사용량 기록 — 회로별 패턴을 비교합니다.

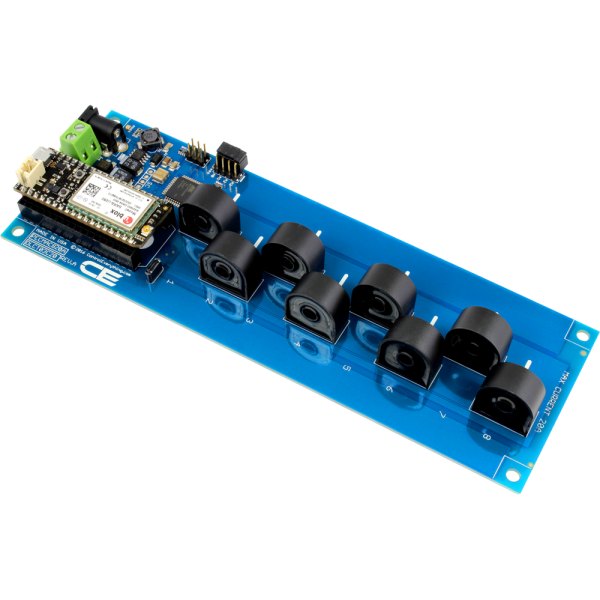

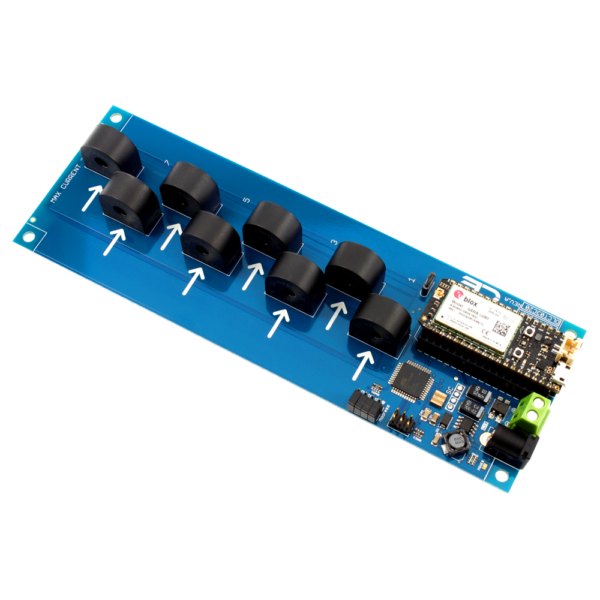

제품 상세 이미지


함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD IoT 인터페이스 장치 전체
- nodeLynk I2C 확장 장치 전체
- 크로스 플랫폼 I2C 슬레이브 장치
- Particle Photon IoT 인터페이스 어댑터
- Bluz 블루투스 LE 클라우드 통신 모듈
- ESP8266 IoT 통신 모듈 — USB 내장
- PKFR — Particle Photon·Electron용 Key Fob 수신기
- Arduino Nano용 IoT 인터페이스 어댑터
- Arduino Micro용 IoT 인터페이스 어댑터
- Onion Omega 2·1용 IoT 인터페이스 어댑터
- Pycom WiPy용 IoT 인터페이스 어댑터
- Pycom WiPy2·LoPy용 IoT 인터페이스 어댑터
- Adafruit Huzzah ESP8266용 IoT 인터페이스 어댑터
- USB IoT 인터페이스 어댑터
- I2C-IoT 인터페이스 어댑터
- Arduino Uno용 인터페이스 어댑터
- Arduino Nano용 I2C 쉴드
- Arduino Nano용 마스터 장치
- Arduino Micro용 마스터 장치
- Arduino Due용 듀얼 I2C 쉴드
- BeagleBone용 I2C 인터페이스 어댑터
- Banana Pi용 I2C 인터페이스 어댑터
- CHIP용 I2C 인터페이스 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
Key Fob (NCD 스토어)
참고 사이트
같은 계열
PR17-19_20A와 회로 수로 견줄 모델
- PR17-16_20A — 1채널로 회로 하나 전용
- PR17-17_20A — 2채널로 회로 두 개
- PR17-18_20A — 4채널 소형 분전반용
- PR17-20_20A — 12채널 대형 분전반용
관련 제품
8채널 감시 때 함께 보는 전류 모니터
- NCD AC 전류 모니터 IoT PR18 시리즈 (1 · 2 · 4 · 8 · 12채널)
- NCD AC 전류 모니터 I2C PR28 시리즈 (1 · 2 · 4 · 8 · 12채널)
- NCD AC 전류 모니터 I2C PR29 시리즈 (1 · 2 · 4 · 8 · 12채널)
PR17-19_20A는 몇 개 회로를 측정합니까?
8개 회로입니다. 회로별 전선을 보드의 센서 8개에 한 가닥씩 통과시킵니다.
PR17-19_20A 하나에 통신 모듈이 몇 개 필요합니까?
1개입니다. 모듈 하나로 8채널 값을 모두 전송합니다.
PR17-19_20A와 PR17-20_20A는 어떻게 고릅니까?
회로가 8개 이하면 PR17-19_20A, 9~12개면 12채널 PR17-20_20A를 선택하세요.
PR17-19_20A의 오류율은 얼마입니까?
사전 튜닝된 전류 범위 안에서 최대 5%입니다.
