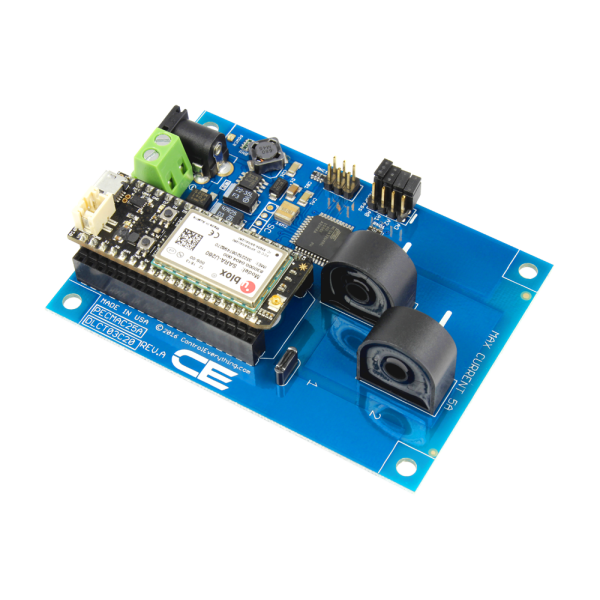

NCD PR17-17_20A IoT 인터페이스를 갖춘 2 채널 온보드 95 % 정확도 20A AC 전류 모니터

MODEL
PR17-17_20A
브랜드
NCD

두 회로의 전류를⁣ 한 보드에서 수집

NCD PR17-17_20A 2채널 AC 전류 모니터⁣ 채널 수 : 2채널⁣ 센서 정격 : 20 A 솔리드 코어⁣ 최대 오류율 : 5%

견적 받기

NCD 한국 독점 공급 파트너

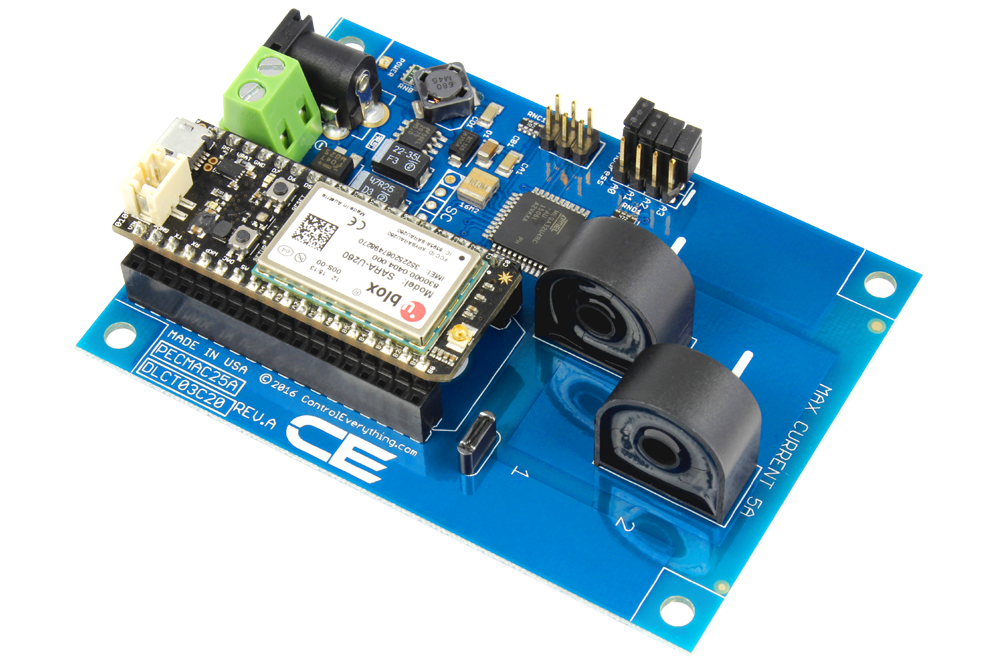

NCD PR17-17_20A는 20 A 솔리드 코어 센서 2개로 두 회로의 AC 전류를 읽어 IoT 통신 모듈로 내보내는 2채널 AC 전류 모니터(IoT 인터페이스형 전류 센서 보드)입니다. 두 채널의 값이 0.5초 주기로 갱신되며 최대 오류율은 사전 튜닝 범위 안에서 5%입니다. 이 모니터는 (주)테솔이 국내에 공식 공급합니다.

주 펌프와 예비 펌프, 또는 압축기와 팬처럼 짝을 이룬 두 부하에 알맞습니다. 통신 모듈 하나로 두 채널의 값을 모두 보냅니다.

2채널

센서 2개, 20 A 정격

오류율 5%

튜닝 범위 안

0.5초

전 채널 측정 주기

16대

주소 점퍼로 확장

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

1 ~ 12채널

측정 회로 수에 따른 5개 모델

5%

사전 튜닝 범위 안의 최대 오류율

GPIO 2개

마이크로컨트롤러 점유 핀 수

16대

주소 점퍼로 늘리는 확장 한도

두 부하 비교

PR17-17_20A로 주펌프·예비펌프⁣ 번갈아 가동 확인

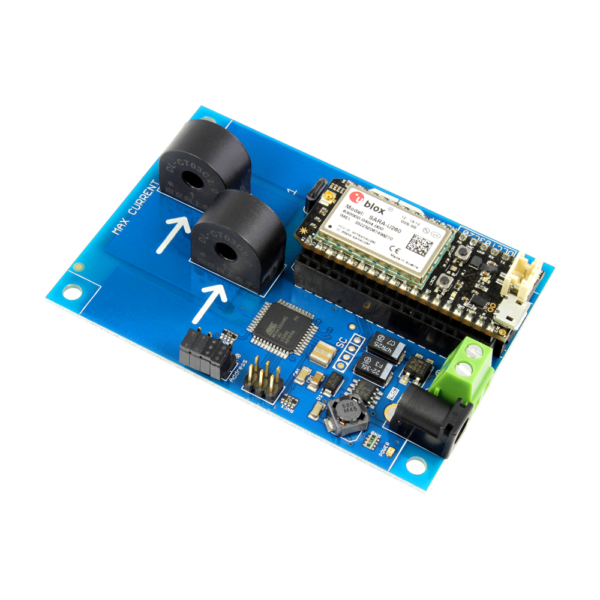

보드에 실장된 센서 두 개에 서로 다른 회로의 전선을 한 가닥씩 통과시켜 두 값을 나란히 기록합니다.

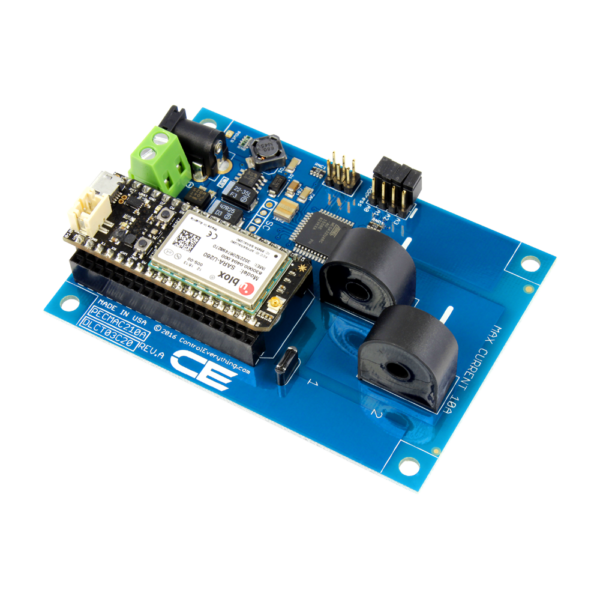

전선은 센서 중앙을 통과하며 최대 10 AWG까지 지원합니다. 센서 정격은 20 A이고 튜닝 범위는 주문 때 5·10·15·20 A 중에서 고릅니다.

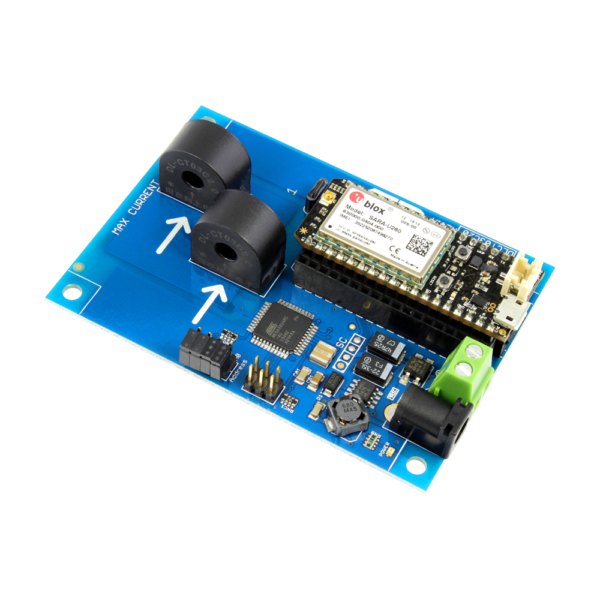

NCD PR17-17_20A - 전류 센서 코일과 무선 모듈이 실장된 모니터 기판
전류 센서 코일과 무선 모듈이 실장된 모니터 기판

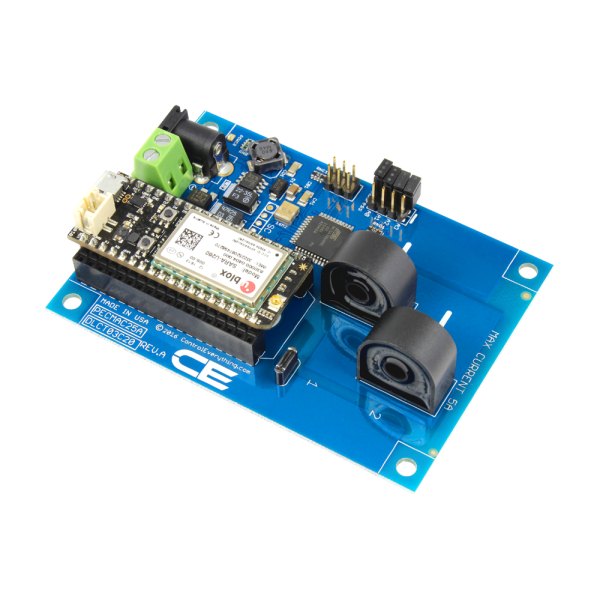

NCD PR17-17_20A - 전류 센서 코일과 무선 모듈이 있는 기판 모습
전류 센서 코일과 무선 모듈이 있는 기판 모습

호스트 연결

PR17-17_20A에 맞는⁣ 통신 모듈 선택

Electron, Photon, Bluz, RedBear 모듈이 호환되고 Onion, PyCom, Raspberry Pi, Arduino 호스트에도 적용됩니다. Wi-Fi 모듈을 꽂으면 사내망 안의 설비 전류를 모읍니다.

두 채널 연결

통신 모듈을 보드 소켓에 끼우고 12 VDC를 연결하면 두 채널 측정이 시작됩니다. 호스트는 I2C 읽기 명령으로 두 채널 값을 요청합니다.

NCD PR17-17_20A - IoT 마더보드와 I2C 모듈의 연결 구성도
IoT 마더보드와 I2C 모듈의 연결 구성도

사양

PR17-17_20A 사양

항목사양
채널 수2채널
센서 정격20 A 솔리드 코어
튜닝 범위5 · 10 · 15 · 20 A (주문 때 선택)
최대 오류율5%
측정 주기전 채널 0.5초
I2C시작 주소 0x2A, 주소 점퍼 4개로 최대 16대
전원12 VDC 배럴 잭 또는 온보드 단자대
전선최대 10 AWG
보정저항성 부하 기준

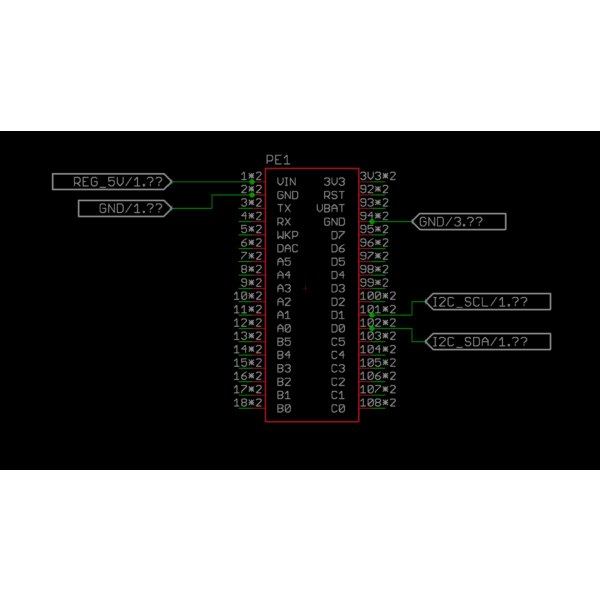

NCD PR17-17_20A - 모듈 핀 배치와 연결 회로 도면
모듈 핀 배치와 연결 회로 도면

활용 분야

이중화 설비와⁣ 짝지은 부하

  • 주펌프와 예비펌프 — 번갈아 가동하는 순서를 전류로 확인합니다.
  • 압축기와 냉각 팬 — 두 부하의 동시 가동 여부를 기록합니다.
  • 에너지 사용 비교 — 회로 두 개의 사용 패턴을 대조합니다.

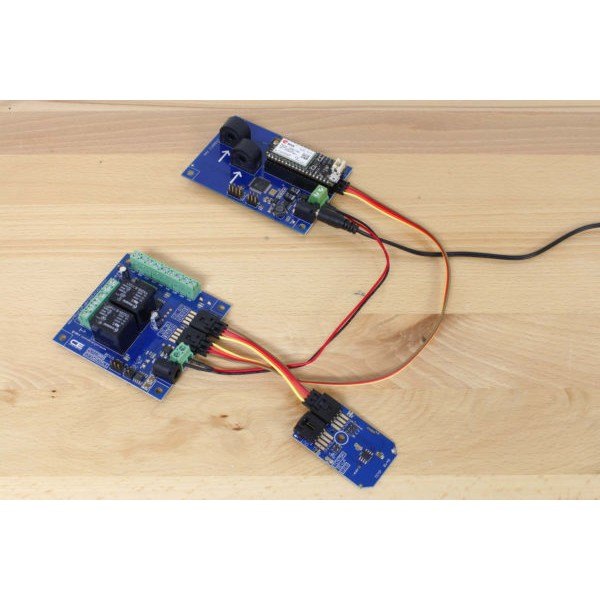

NCD PR17-17_20A - 무선 모듈과 다른 보드를 케이블로 연결한 모습
