회로 한 개의 부하를 원격으로 기록
NCD PR17-16_20A 1채널 AC 전류 모니터 채널 수 : 1채널 센서 : 솔리드 코어, 20 A 정격 최대 오류율 : 5% (튜닝 범위 안)
견적 받기NCD 한국 독점 공급 파트너

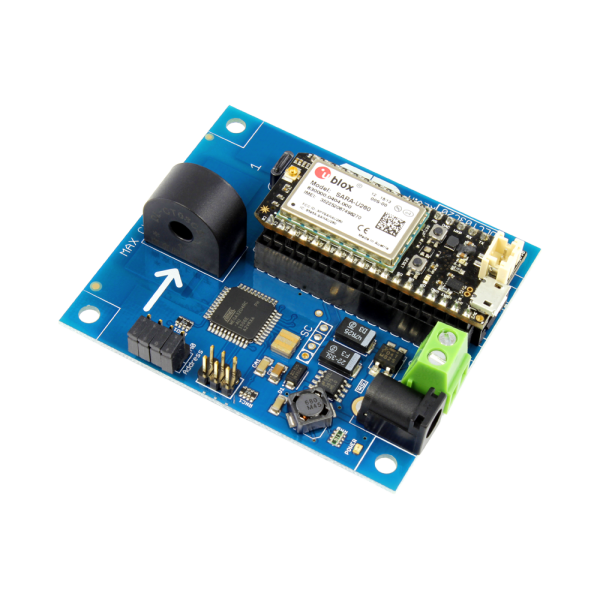

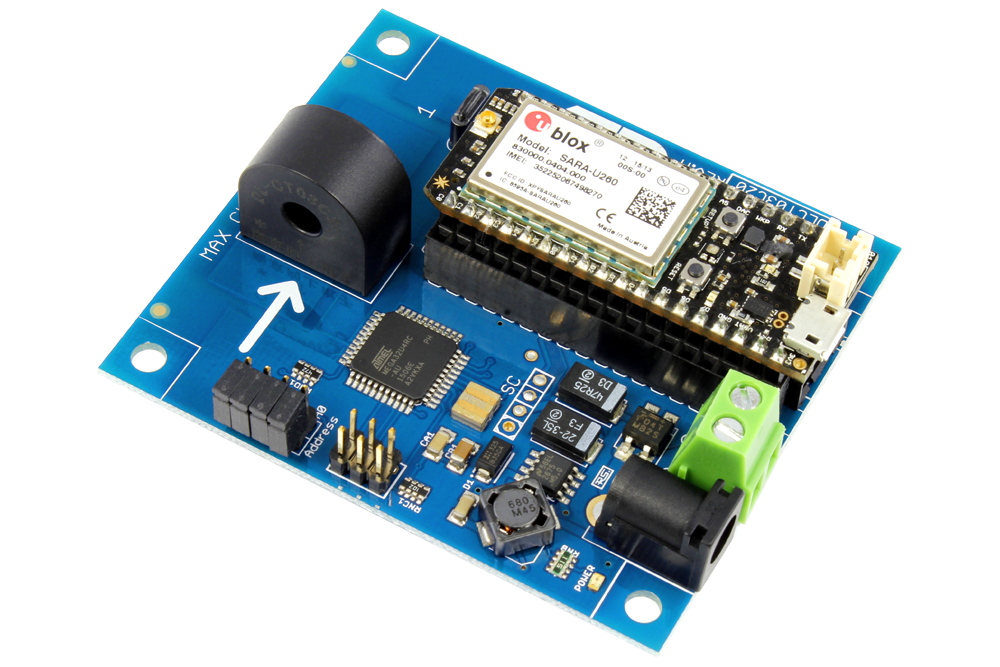

NCD PR17-16_20A는 20 A 솔리드 코어 센서 1개로 AC 전류를 읽어 보드에 꽂은 IoT 통신 모듈로 전송하는 1채널 AC 전류 모니터(IoT 인터페이스형 전류 센서 보드)입니다. 최대 오류율은 사전 튜닝된 범위 안에서 5%이고 전류 계산은 보드의 전용 CPU가 맡습니다. 이 모니터는 (주)테솔이 국내에 공식 공급합니다.
감시 대상이 펌프 하나나 냉동기 한 대처럼 회로 하나일 때 알맞습니다. 호스트 쪽에서는 값을 요청하는 I2C 읽기 코드만 작성하면 됩니다.
제품 자료

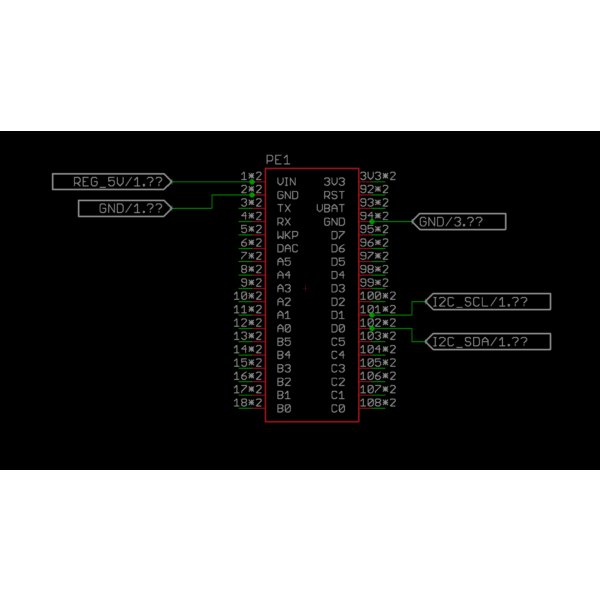

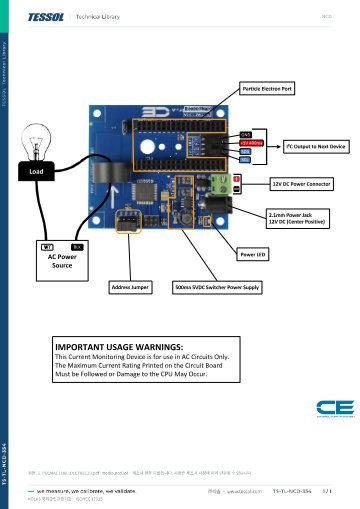

연결 도면과 샘플 코드
이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
단일 회로
PR17-16_20A로 펌프 한 대 전류 이력 쌓기
전류 센서는 보드에 실장되어 있어 감시할 회로의 AC 전선 한 가닥을 센서 중앙으로 통과시킵니다. 전선은 최대 10 AWG까지 들어갑니다.

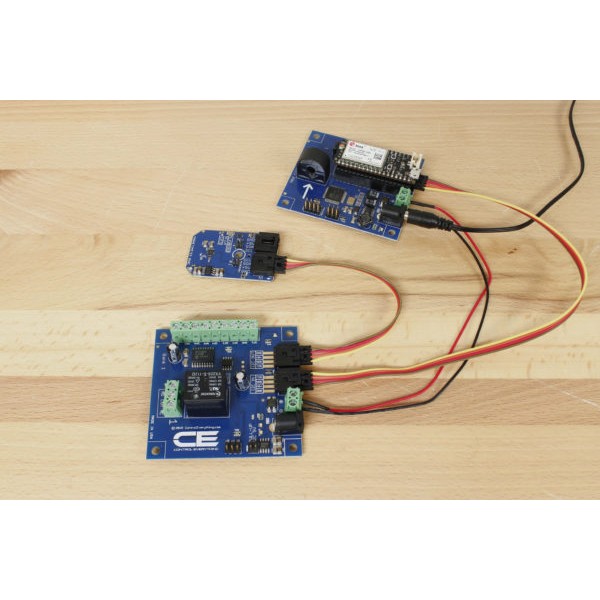

나중에 회로가 늘어나면 주소 점퍼를 사용해 같은 I2C 포트에 모니터를 추가합니다. 점퍼 4개로 최대 16대까지 확장하며 시작 주소는 0x2A입니다.

통신 모듈 연결
PR17-16_20A에 꽂는 IoT 모듈과 호스트
보드 소켓에 Electron, Photon, Bluz, RedBear 모듈을 꽂아 사용하며 Onion, PyCom, Raspberry Pi, Arduino 호스트에도 연결됩니다. 셀룰러 모듈이면 인터넷이 없는 원격지에서도 전류 이력을 서버에 올립니다.
모듈을 꽂고 전원 연결
통신 모듈을 소켓에 눌러 끼우고 12 VDC를 연결하면 측정이 시작됩니다. 모듈 펌웨어에는 전류값을 요청하는 I2C 읽기 명령만 넣으면 됩니다.

사양
PR17-16_20A 1채널 사양
| 항목 | 사양 |
|---|---|
| 채널 수 | 1채널 |
| 센서 | 솔리드 코어, 20 A 정격 |
| 전류 범위 | 5 · 10 · 15 · 20 A 중 하나로 사전 튜닝(주문 때 선택) |
| 최대 오류율 | 5% (튜닝 범위 안) |
| I2C 시작 주소 | 0x2A |
| 확장 | 주소 점퍼 4개, 최대 16대 |
| 전원 | 12 VDC, 2.1 mm 중앙 양극 배럴 잭 또는 온보드 단자대 |
| 전선 규격 | 최대 10 AWG |
| 측정 주기 | 0.5초 |
| 교정 | 저항성 부하 기준 보정 후 출하 |
| 점유 핀 | 마이크로컨트롤러 GPIO 2개 |

활용 분야
단일 설비 원격 감시
- 펌프 가동 확인 — 전류 유무로 가동 여부를 원격에서 판단합니다.
- 소형 팬과 히터 — 부하 전류를 기록해 가동 시간을 파악합니다.
- 개발 보드 실험 — Arduino와 Raspberry Pi로 전류 수집 프로토타입을 만듭니다.

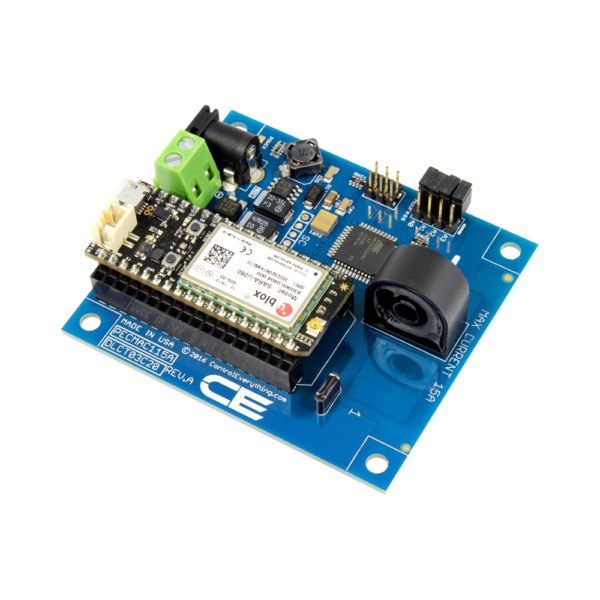

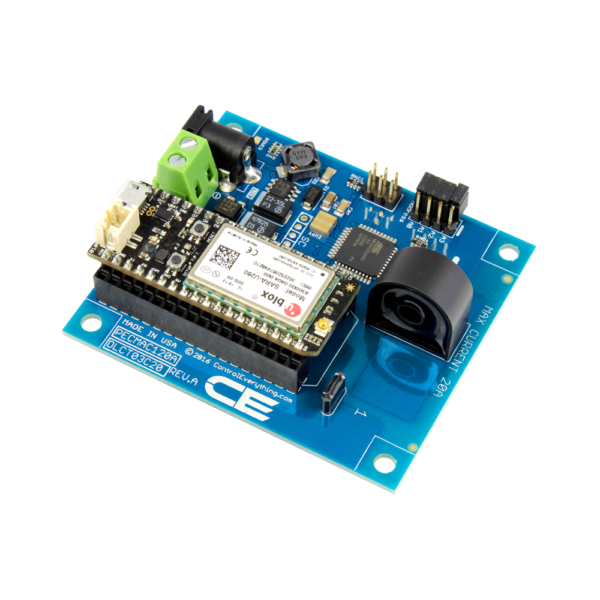

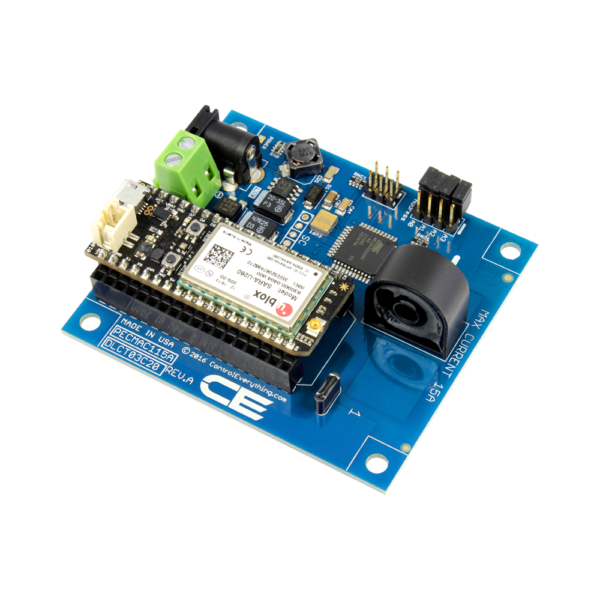

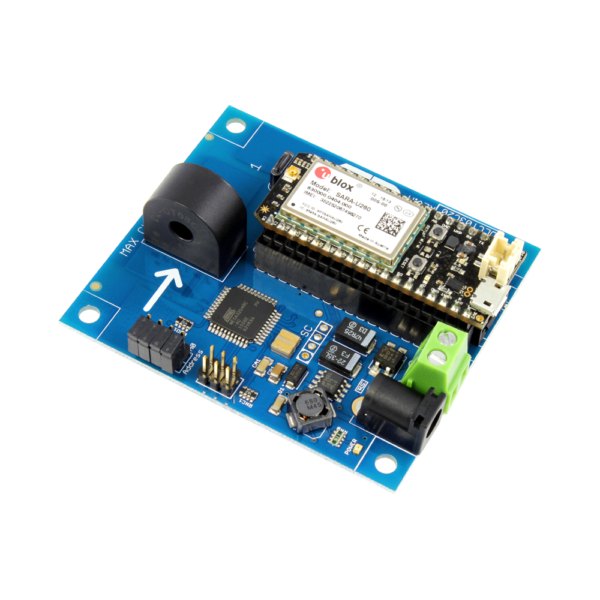

제품 상세 이미지


함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD IoT 인터페이스 장치 전체
- nodeLynk I2C 확장 장치 전체
- 크로스 플랫폼 I2C 슬레이브 장치
- Particle Photon IoT 인터페이스 어댑터
- Bluz 블루투스 LE 클라우드 통신 모듈
- ESP8266 IoT 통신 모듈 — USB 내장
- PKFR — Particle Photon·Electron용 Key Fob 수신기
- Arduino Nano용 IoT 인터페이스 어댑터
- Arduino Micro용 IoT 인터페이스 어댑터
- Onion Omega 2·1용 IoT 인터페이스 어댑터
- Pycom WiPy용 IoT 인터페이스 어댑터
- Pycom WiPy2·LoPy용 IoT 인터페이스 어댑터
- Adafruit Huzzah ESP8266용 IoT 인터페이스 어댑터
- USB IoT 인터페이스 어댑터
- I2C-IoT 인터페이스 어댑터
- Arduino Uno용 인터페이스 어댑터
- Arduino Nano용 I2C 쉴드
- Arduino Nano용 마스터 장치
- Arduino Micro용 마스터 장치
- Arduino Due용 듀얼 I2C 쉴드
- BeagleBone용 I2C 인터페이스 어댑터
- Banana Pi용 I2C 인터페이스 어댑터
- CHIP용 I2C 인터페이스 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
Key Fob (NCD 스토어)
참고 사이트
같은 계열
PR17-16_20A와 채널 수가 다른 모델
- PR17-17_20A — 2채널로 회로 두 개
- PR17-18_20A — 4채널 소형 분전반용
- PR17-19_20A — 8채널 중형 분전반용
- PR17-20_20A — 12채널 대형 분전반용
관련 제품
PR17-16_20A 대신 검토할 AC 전류 모니터
- NCD AC 전류 모니터 IoT PR18 시리즈 (1 · 2 · 4 · 8 · 12채널)
- NCD AC 전류 모니터 I2C PR28 시리즈 (1 · 2 · 4 · 8 · 12채널)
- NCD AC 전류 모니터 I2C PR29 시리즈 (1 · 2 · 4 · 8 · 12채널)
PR17-16_20A는 몇 채널입니까?
1채널입니다. 회로 하나의 AC 전류를 측정합니다.
PR17-16_20A의 전류 범위는 어떻게 정합니까?
주문 때 5·10·15·20 A 중에서 고릅니다. 정상 부하 전류가 선택 범위 중간 이상에 오게 하세요.
PR17-16_20A로 DC 전류도 측정합니까?
아니요, 측정하지 않습니다. AC 전류 전용입니다.
PR17-16_20A에 어떤 통신 모듈이 맞습니까?
Electron, Photon, Bluz, RedBear 모듈과 호환됩니다.
제품 자료
FAQ 자주묻는 질문
-
PR17-16_20A는 몇 채널입니까?
1채널입니다. 회로 하나의 AC 전류를 측정합니다.
-
PR17-16_20A의 전류 범위는 어떻게 정합니까?
주문 때 5·10·15·20 A 중에서 고릅니다. 정상 부하 전류가 선택 범위 중간 이상에 오게 하세요.
-
PR17-16_20A로 DC 전류도 측정합니까?
아니요, 측정하지 않습니다. AC 전류 전용입니다.
-
PR17-16_20A에 어떤 통신 모듈이 맞습니까?
Electron, Photon, Bluz, RedBear 모듈과 호환됩니다.
