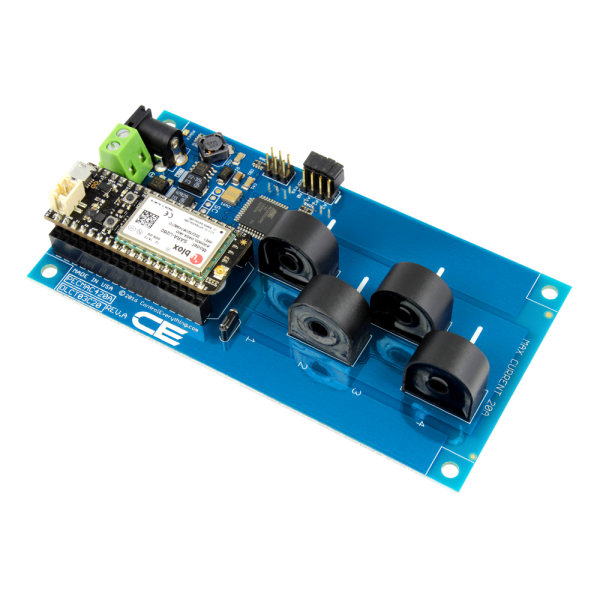

NCD PR17-18_20A IoT 인터페이스가있는 4 채널 온보드 95 % 정확도 20A AC 전류 모니터

MODEL
PR17-18_20A
브랜드
NCD

소형 분전반 4회로를⁣ 한 번에 원격 감시

NCD PR17-18_20A 4채널 AC 전류 모니터⁣ 채널 수 : 4채널⁣ 센서 : 20 A 솔리드 코어 4개⁣ 최대 오류율 : 5%

견적 받기

NCD 한국 독점 공급 파트너

NCD PR17-18_20A는 20 A 솔리드 코어 센서 4개로 4개 회로의 AC 전류를 읽어 IoT 통신 모듈로 내보내는 4채널 AC 전류 모니터(IoT 인터페이스형 전류 센서 보드)입니다. 보드 위 전용 CPU가 전류를 계산해 네 채널 모두 0.5초마다 갱신합니다. 이 모니터는 (주)테솔이 국내에 공식 공급합니다.

소형 분전반이나 설비 판넬에서 부하 몇 개를 한꺼번에 감시할 때 알맞습니다. 통신 모듈은 하나만 꽂아도 네 회로의 값을 모두 받습니다.

4채널

센서 4개, 20 A 정격

0.5초

전 채널 갱신

오류율 5%

튜닝 범위 안

10 AWG

센서 통과 전선 최대

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

1 ~ 12채널

측정 회로 수에 따른 5개 모델

5%

사전 튜닝 범위 안의 최대 오류율

GPIO 2개

마이크로컨트롤러 점유 핀 수

16대

주소 점퍼로 늘리는 확장 한도

분전반 설치

PR17-18_20A 4회로⁣ 센서와 전선 규격

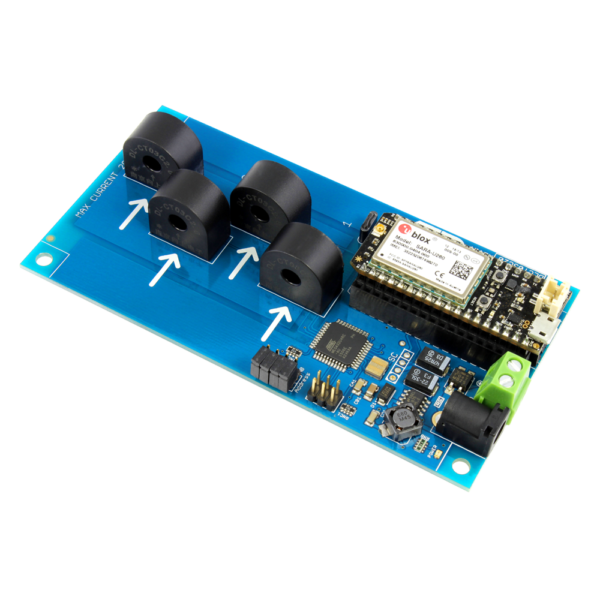

센서 4개는 보드에 실장되어 있으며 회로별 AC 전선을 센서 중앙에 한 가닥씩 통과시킵니다. 저항성 부하 기준으로 보정된 상태로 출하됩니다.

전선은 최대 10 AWG까지 들어갑니다. 튜닝 범위는 주문 때 5·10·15·20 A 중에서 고르며 최대 오류율 5%는 이 범위 안에서 유지됩니다.

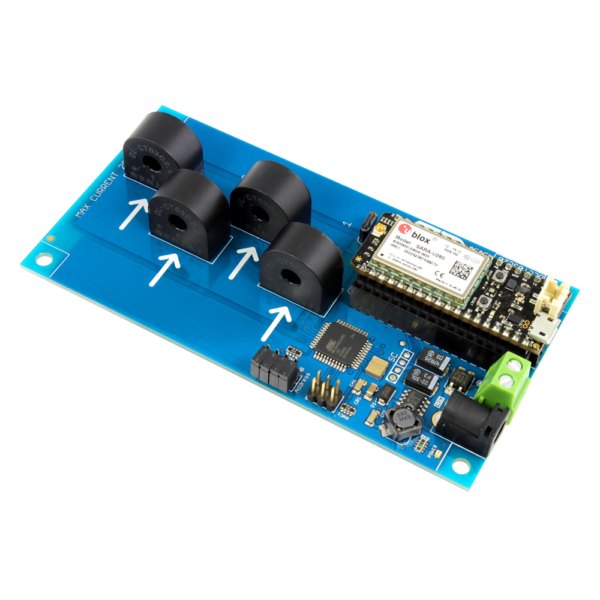

NCD PR17-18_20A - 전류 센서 코일과 무선 모듈이 있는 모니터 기판
전류 센서 코일과 무선 모듈이 있는 모니터 기판

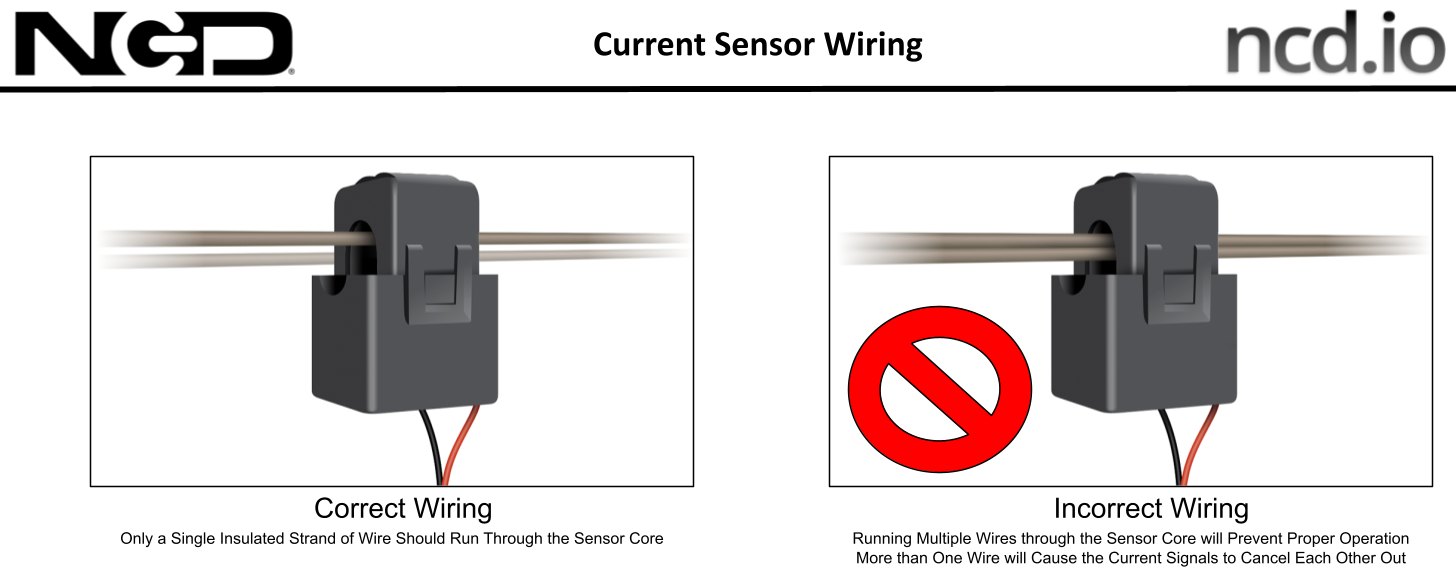

NCD PR17-18_20A - 전류 센서의 올바른 배선과 잘못된 배선 비교도
전류 센서의 올바른 배선과 잘못된 배선 비교도

선택 가이드

PR17-18_20A와 PR28·PR18⁣ 비교해 고르기

이럴 때권장이유
통신 모듈로 원격 전송이 필요할 때PR17-18_20A모듈을 꽂아 셀룰러나 Wi-Fi로 전송합니다.
호스트 보드에 I2C로 바로 연결할 때PR28 시리즈통신 모듈 없이 직결하는 5% 등급입니다.
오류율을 3%로 낮출 때PR18 시리즈IoT 인터페이스형 3% 등급, 10~70 A 범위입니다.
NCD PR17-18_20A - IoT 마더보드와 I2C 모듈의 연결 구성도
IoT 마더보드와 I2C 모듈의 연결 구성도

사양

PR17-18_20A 4채널⁣ 제원표

항목사양
채널 수4채널
센서20 A 솔리드 코어 4개
튜닝 범위5 · 10 · 15 · 20 A 중 하나(주문 때)
최대 오류율5%
측정 주기전 채널 0.5초
I2C시작 주소 0x2A, 점퍼 4개로 최대 16대
전원12 VDC, 배럴 잭 또는 온보드 단자대
호환 모듈Electron · Photon · Bluz · RedBear
호스트Onion · PyCom · Raspberry Pi · Arduino

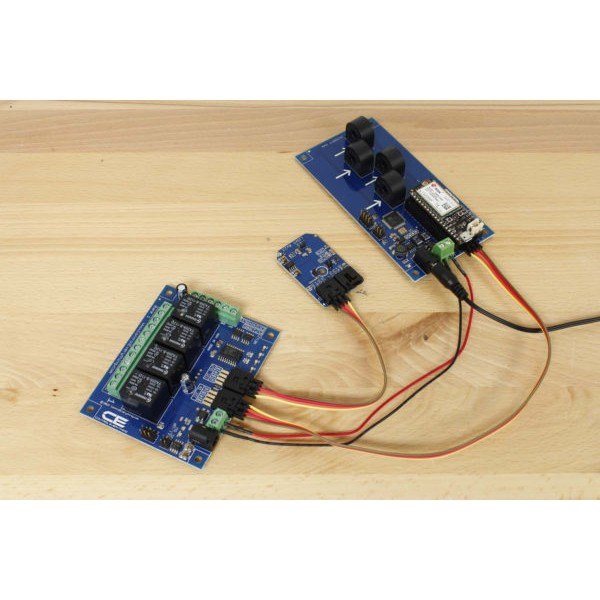

NCD PR17-18_20A - 전류 모니터 기판을 릴레이 보드와 센서에 연결한 모습
전류 모니터 기판을 릴레이 보드와 센서에 연결한 모습

활용 분야

소형 분전반·설비 판넬

  • 원격 분전반 감시 — 현장에 가지 않고 회로별 부하를 수집합니다.
  • IoT 플랫폼 연동 — 4회로 전류를 클라우드 대시보드에 올립니다.
  • 에너지 사용량 기록 — 회로별 사용 패턴을 비교합니다.

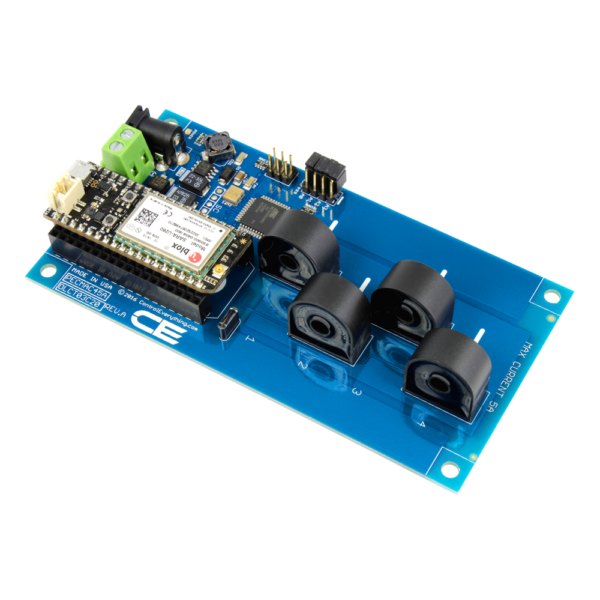

NCD PR17-18_20A - 무선 모듈과 검은 전류 센서 코일이 보이는 기판
무선 모듈과 검은 전류 센서 코일이 보이는 기판

제품 상세 이미지

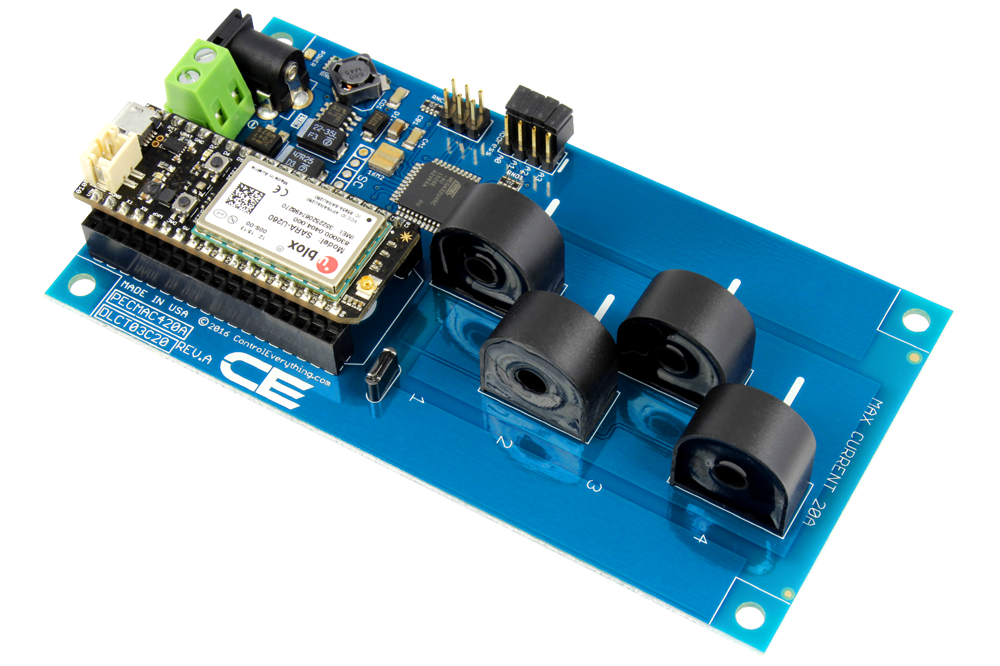

NCD PR17-18_20A 상세 이미지 1

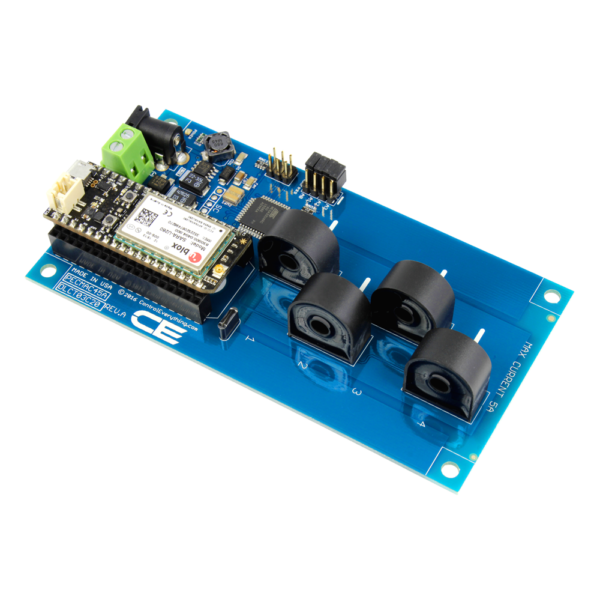

NCD PR17-18_20A 상세 이미지 2

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

Key Fob (NCD 스토어)

참고 사이트

같은 계열

PR17-18_20A와⁣ 채널 수가 다른 모델

관련 제품

4채널 분전반 감시와⁣ 견줄 AC 전류 모니터
