대형 분전반 12회로를 보드 한 장으로
NCD PR17-20_20A 12채널 AC 전류 모니터 채널 수 : 12채널 센서 : 20 A 솔리드 코어 12개 최대 오류율 : 5%
견적 받기NCD 한국 독점 공급 파트너

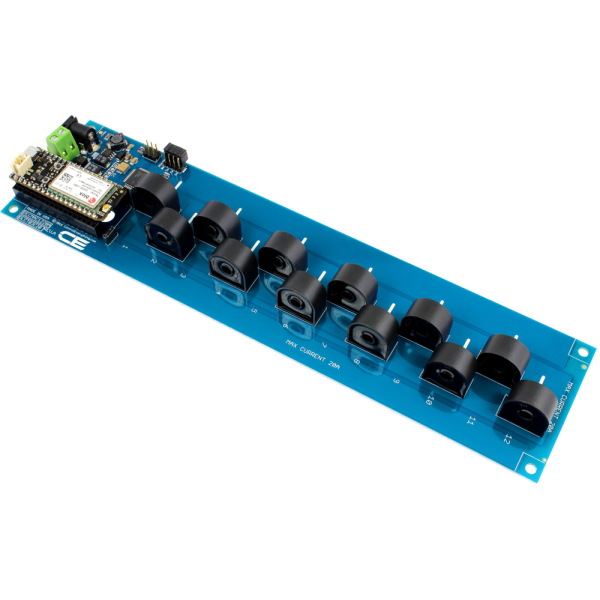

NCD PR17-20_20A는 20 A 솔리드 코어 센서 12개로 12개 회로의 AC 전류를 읽어 IoT 통신 모듈로 전송하는 12채널 AC 전류 모니터(IoT 인터페이스형 전류 센서 보드)입니다. 시리즈 중 채널 수가 가장 많아 대형 분전반 하나를 보드 1장으로 감시합니다. 이 모니터는 (주)테솔이 국내에 공식 공급합니다.
12채널 모두 0.5초 주기로 갱신되며 최대 오류율은 사전 튜닝 범위 안에서 5%입니다. 전류 계산은 보드의 전용 CPU가 맡습니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
대형 분전반
PR17-20_20A 12회로 센서 배치와 확장

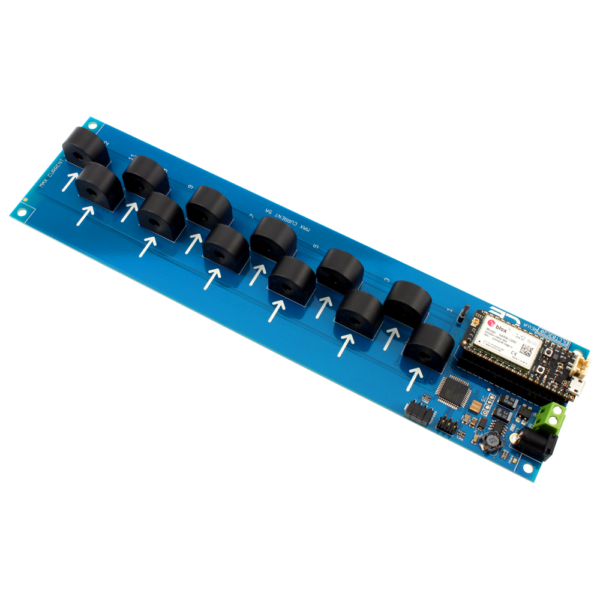

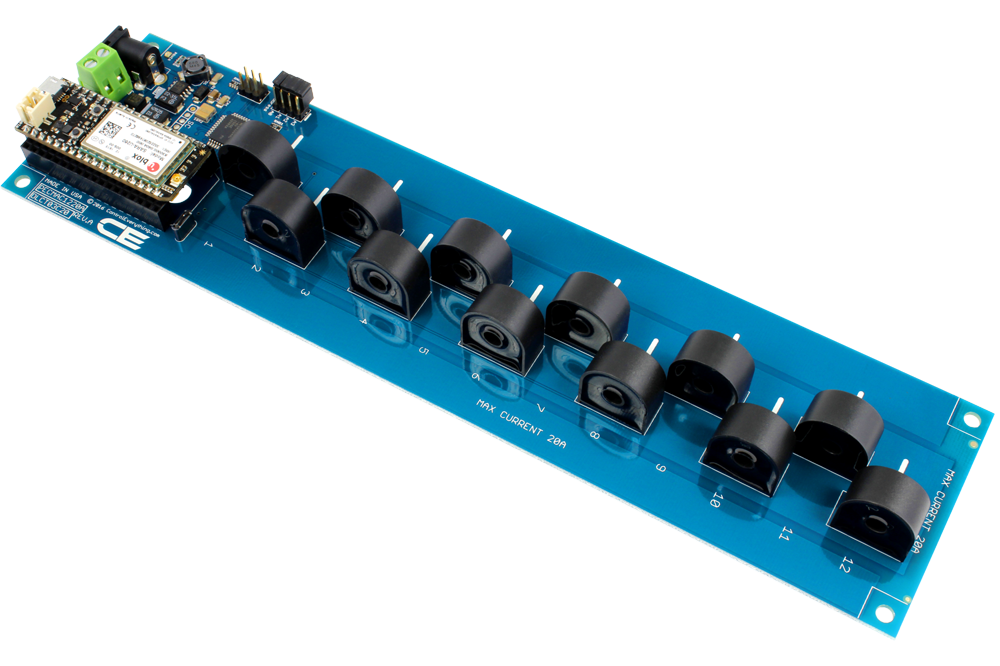

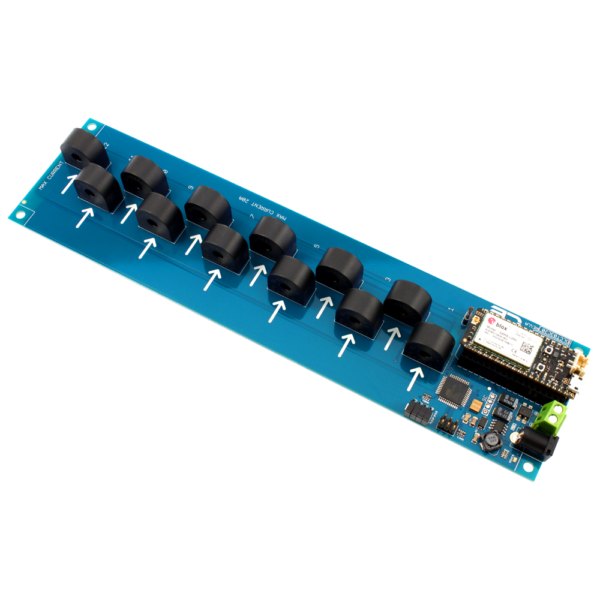

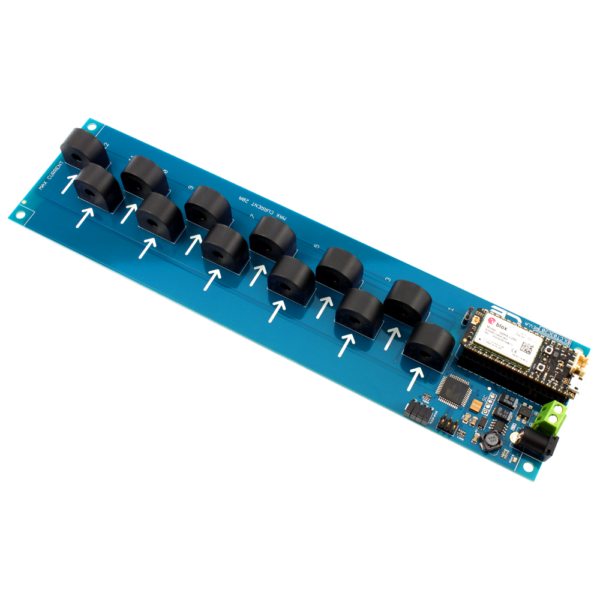

센서 12개는 보드에 실장되어 있으며 회로별 AC 전선을 센서 중앙에 한 가닥씩 통과시킵니다. 전선은 최대 10 AWG까지 들어갑니다.

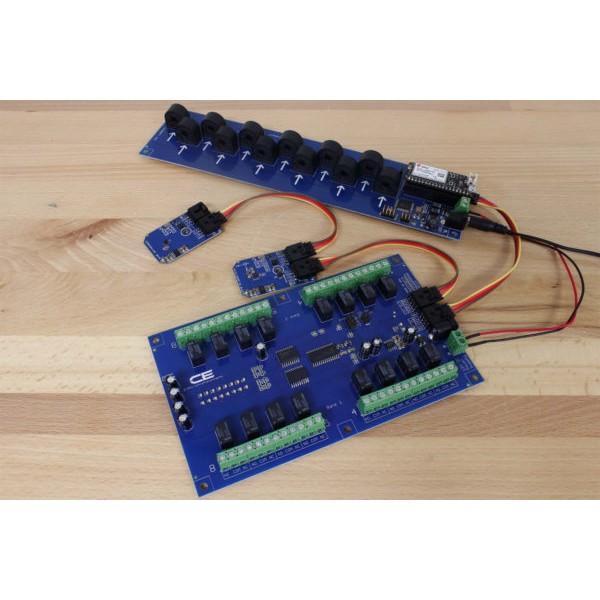

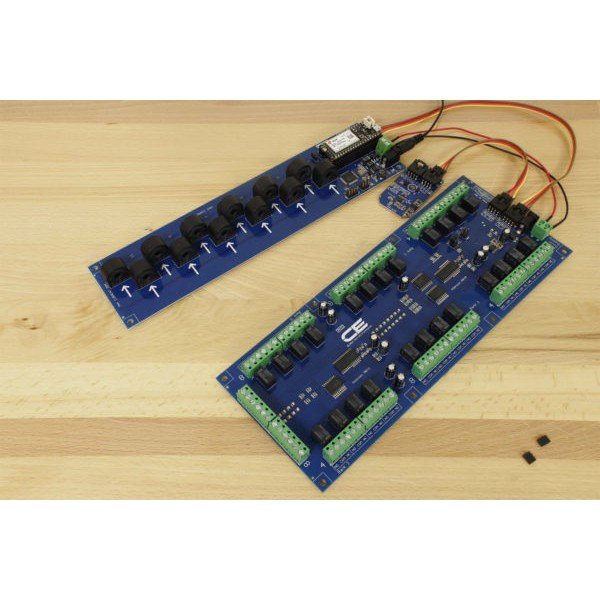

회로가 12개를 넘으면 보드를 추가하고 주소 점퍼로 구분합니다. 같은 I2C 포트에 최대 16대까지 이어 회로를 늘립니다.

전원과 모듈
PR17-20_20A 12 VDC 전원 설계
12 VDC는 2.1 mm 중앙 양극 배럴 잭이나 온보드 단자대로 연결합니다. 12 VDC 전원과 IoT 통신 모듈은 별도로 준비합니다.

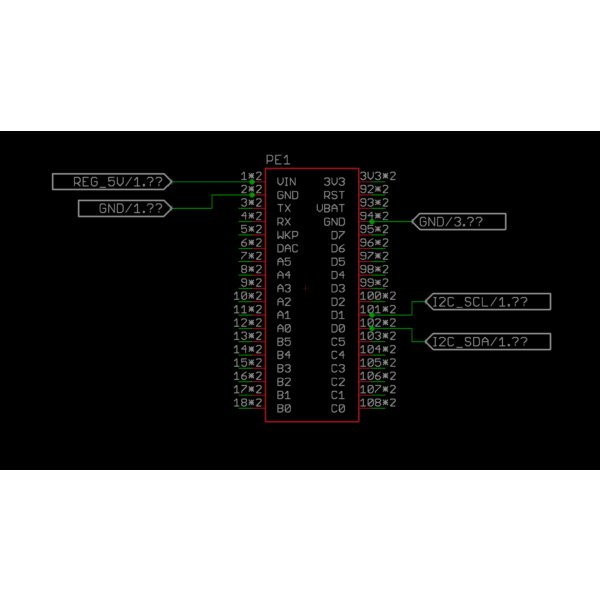

통신 모듈은 Electron, Photon, Bluz, RedBear 중에서 고르고 Raspberry Pi나 Arduino 호스트에도 연결합니다.

사양
PR17-20_20A 12채널 사양표
| 항목 | 사양 |
|---|---|
| 채널 수 | 12채널 |
| 센서 | 20 A 솔리드 코어 12개 |

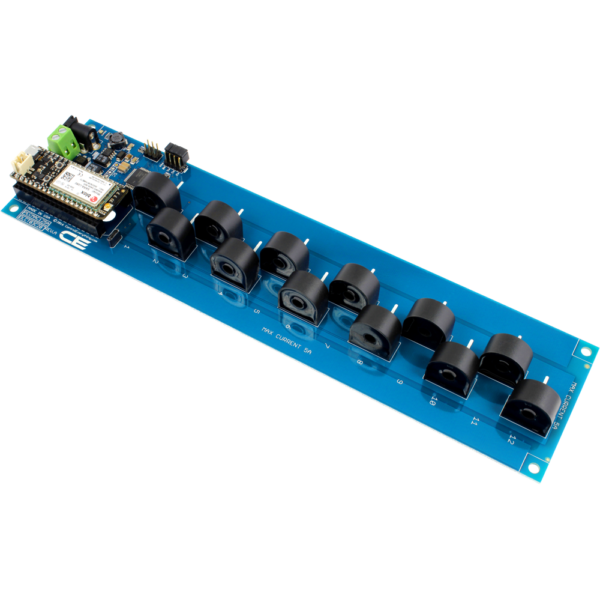

| 튜닝 범위 | 5 · 10 · 15 · 20 A (주문 때 선택) |
| 최대 오류율 | 5% |
| 갱신 주기 | 0.5초 |
| I2C | 시작 주소 0x2A, 점퍼 4개로 최대 16대 |
| 전원 | 12 VDC |
| 전선 | 최대 10 AWG |
| 보정 | 저항성 부하 기준 출하 |

활용 분야
공장 분전반·판넬 전체 부하 감시
- 대형 분전반 전체 감시 — 회로 12개를 한 보드로 수집합니다.
- 에너지 사용량 기록 — 회로별 전류 이력으로 사용 패턴을 비교합니다.
- IoT 플랫폼 연동 — 설비 전류를 클라우드 대시보드에 올립니다.

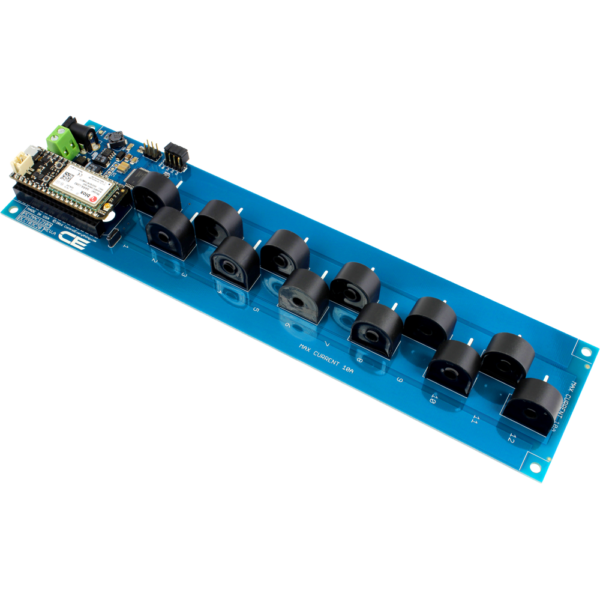

제품 상세 이미지

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD IoT 인터페이스 장치 전체
- nodeLynk I2C 확장 장치 전체
- 크로스 플랫폼 I2C 슬레이브 장치
- Particle Photon IoT 인터페이스 어댑터
- Bluz 블루투스 LE 클라우드 통신 모듈
- ESP8266 IoT 통신 모듈 — USB 내장
- PKFR — Particle Photon·Electron용 Key Fob 수신기
- Arduino Nano용 IoT 인터페이스 어댑터
- Arduino Micro용 IoT 인터페이스 어댑터
- Onion Omega 2·1용 IoT 인터페이스 어댑터
- Pycom WiPy용 IoT 인터페이스 어댑터
- Pycom WiPy2·LoPy용 IoT 인터페이스 어댑터
- Adafruit Huzzah ESP8266용 IoT 인터페이스 어댑터
- USB IoT 인터페이스 어댑터
- I2C-IoT 인터페이스 어댑터
- Arduino Uno용 인터페이스 어댑터
- Arduino Nano용 I2C 쉴드
- Arduino Nano용 마스터 장치
- Arduino Micro용 마스터 장치
- Arduino Due용 듀얼 I2C 쉴드
- BeagleBone용 I2C 인터페이스 어댑터
- Banana Pi용 I2C 인터페이스 어댑터
- CHIP용 I2C 인터페이스 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
Key Fob (NCD 스토어)
참고 사이트
같은 계열
PR17-20_20A와 더 작은 모델
- PR17-16_20A — 1채널로 회로 하나 전용
- PR17-17_20A — 2채널로 회로 두 개
- PR17-18_20A — 4채널 소형 분전반용
- PR17-19_20A — 8채널 중형 분전반용
관련 제품
12채널 감시와 견줄 AC 전류 모니터
- NCD AC 전류 모니터 IoT PR18 시리즈 (1 · 2 · 4 · 8 · 12채널)
- NCD AC 전류 모니터 I2C PR28 시리즈 (1 · 2 · 4 · 8 · 12채널)
- NCD AC 전류 모니터 I2C PR29 시리즈 (1 · 2 · 4 · 8 · 12채널)
PR17-20_20A는 몇 개 회로까지 측정합니까?
12개 회로입니다. 보드 1장에 센서 12개가 실장되어 있습니다.
PR17-20_20A를 여러 대 이어 쓸 수 있습니까?
네, 주소 점퍼 4개로 같은 I2C 포트에 최대 16대까지 연결합니다.
PR17-20_20A 센서 정격은 얼마입니까?
20 A이며 5·10·15·20 A 중 하나로 튜닝해 출하합니다.
PR17-20_20A 전원은 어떻게 공급합니까?
12 VDC를 배럴 잭이나 온보드 단자대로 공급합니다.
제품 자료
FAQ 자주묻는 질문
-
PR17-20_20A는 몇 개 회로까지 측정합니까?
12개 회로입니다. 보드 1장에 센서 12개가 실장되어 있습니다.
-
PR17-20_20A를 여러 대 이어 쓸 수 있습니까?
네, 주소 점퍼 4개로 같은 I2C 포트에 최대 16대까지 연결합니다.
-
PR17-20_20A 센서 정격은 얼마입니까?
20 A이며 5·10·15·20 A 중 하나로 튜닝해 출하합니다.
-
PR17-20_20A 전원은 어떻게 공급합니까?
12 VDC를 배럴 잭이나 온보드 단자대로 공급합니다.
