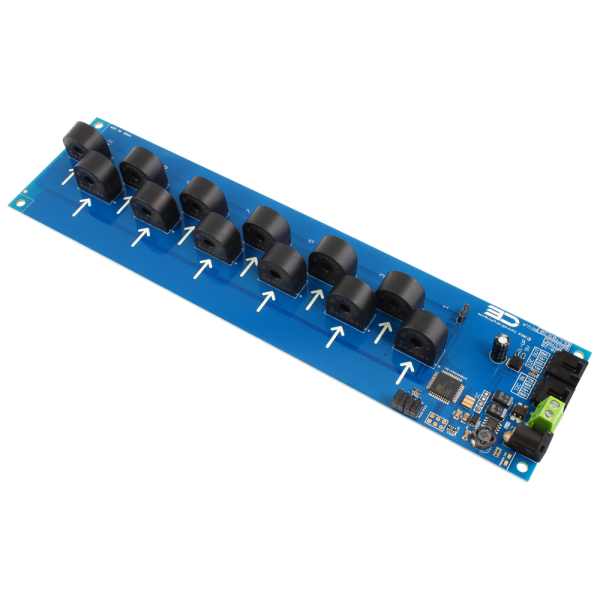

NCD PR28-5_5A I2C 인터페이스가있는 12 채널 온보드 95 % 정확도 AC 전류 모니터

MODEL
PR28-5_5A
브랜드
NCD

12개 회로 전류를⁣ I2C 포트 하나로 수집

NCD PR28-5_5A 12채널 AC 전류 모니터 (I2C)⁣ 채널 수 : 12채널⁣ 센서 정격 : 채널당 20 Amp⁣ 최대 오류율 : 5% (사전 튜닝된 전류 범위 안)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR28-5_5A는 솔리드 코어 센서 12개와 최대 오류율 5%를 갖춘 12채널 AC 전류 모니터(AC Current Monitor)입니다. PR28 계열에서 채널 수가 가장 많아 회로가 밀집한 분전반에 맞습니다. (주)테솔이 국내에 공식 공급합니다.

전류 계산은 보드 CPU가 맡으므로 호스트는 요청과 읽기만 처리합니다. 센서가 회로마다 직접 얹혀 있어 가동 중인 배선을 끊지 않고 전류를 읽습니다.

12채널

측정 회로 수

5%

최대 오류율

0.5초

측정 주기

12 VDC

전원

활용 분야

회로가 밀집한⁣ PR28-5_5A 적용처

  • 대형 분전반 일괄 감시 — 열두 회로의 전류를 한 보드로 모읍니다.
  • 설비 군 가동 현황판 — 여러 설비의 가동 여부를 전류값으로 표시합니다.
  • 전력 사용량 기록 — 회로별 이력을 쌓아 에너지 사용 패턴을 분석합니다.

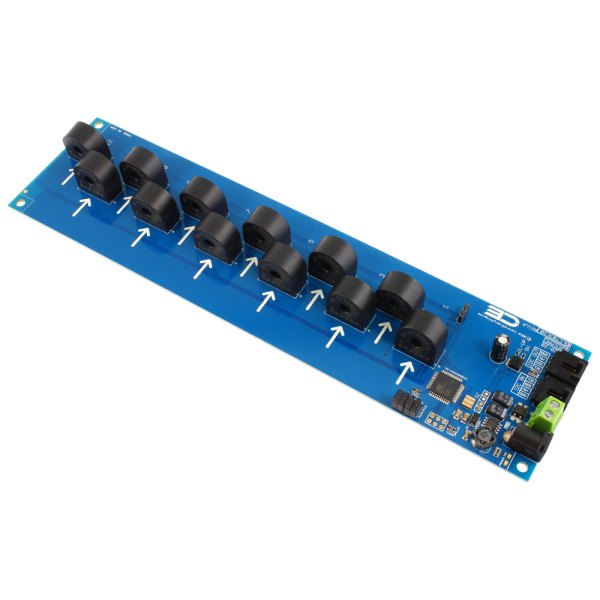

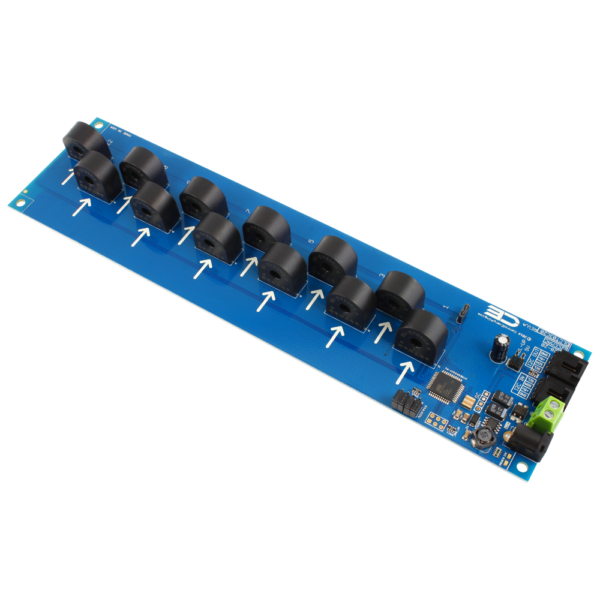

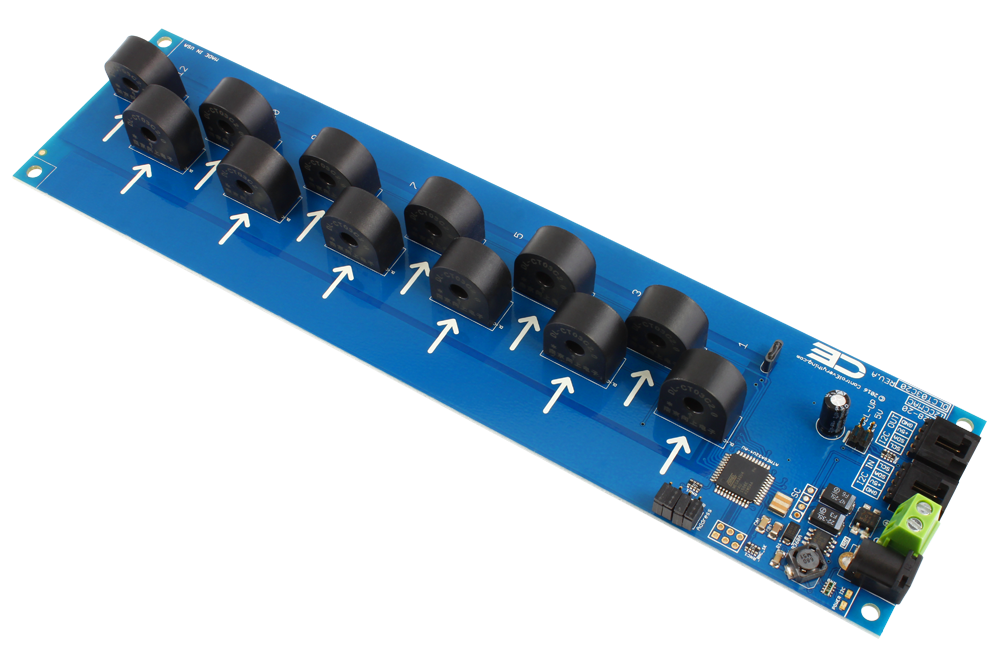

NCD PR28-5_5A - 전류 센서 코일이 일렬로 놓인 모니터 기판
전류 센서 코일이 일렬로 놓인 모니터 기판

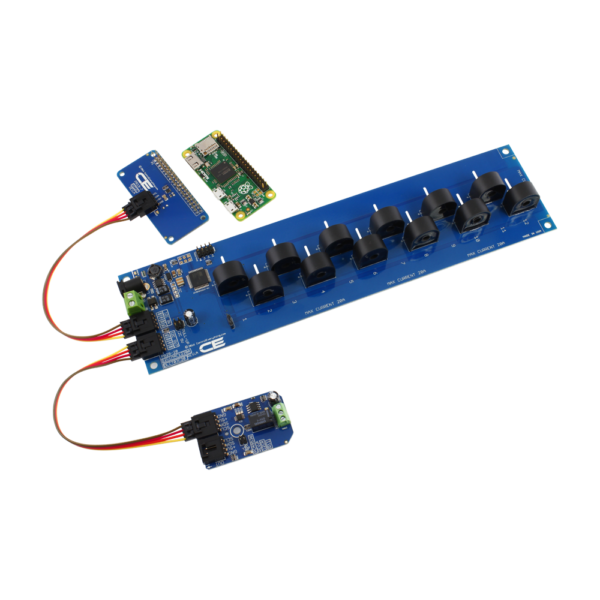

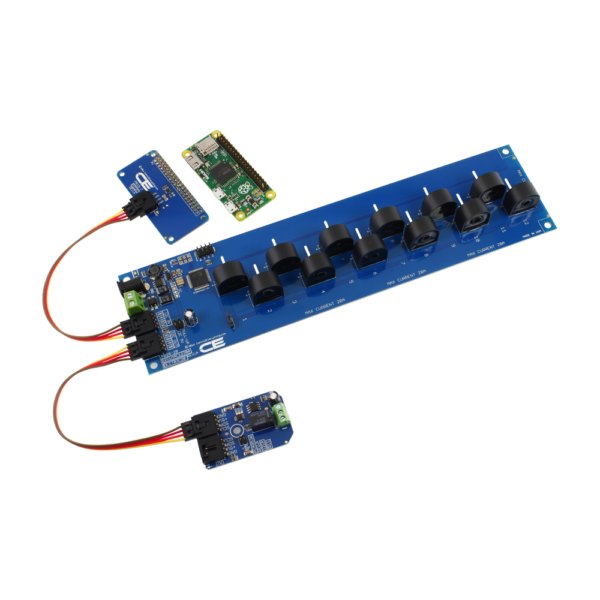

NCD PR28-5_5A - 전류 모니터 기판에 소형 보드와 모듈을 연결한 모습
전류 모니터 기판에 소형 보드와 모듈을 연결한 모습

전류 범위 선택

PR28-5_5A 전류 범위 옵션과⁣ 오류율 조건

센서 정격은 20 Amp이고 주문 때 5·10·15·20 Amp 중 하나로 사전 튜닝됩니다. 회로의 정상 부하 전류가 선택 범위의 중간 이상에 오도록 고르세요. 튜닝 범위를 넘는 전류는 오류율 보장에서 빠집니다.

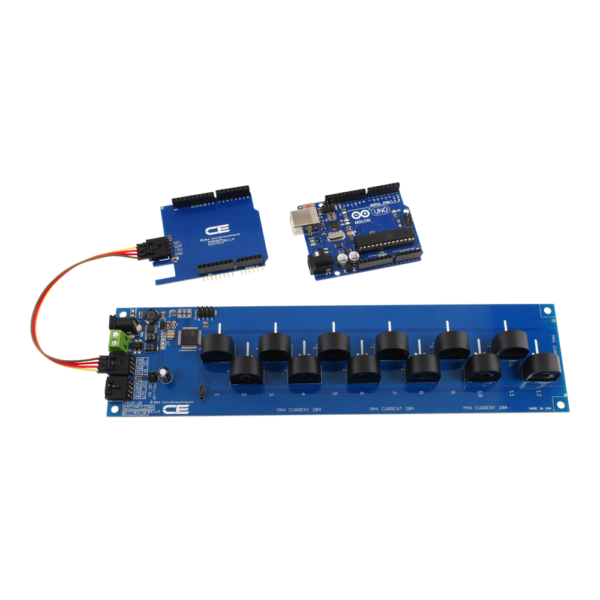

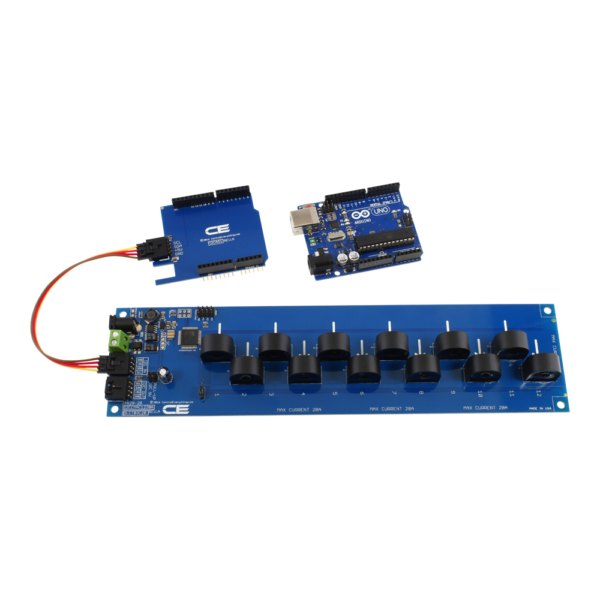

NCD PR28-5_5A - 전류 모니터 기판을 아두이노 보드와 연결한 모습
전류 모니터 기판을 아두이노 보드와 연결한 모습

사양

PR28-5_5A⁣ 12채널 사양

항목사양
채널 수12채널
센서 정격채널당 20 Amp
전류 범위 옵션5 · 10 · 15 · 20 Amp (주문 때 선택)
최대 오류율5% (사전 튜닝된 전류 범위 안)
측정 주기전 채널 0.5초
I2C 버스5 V · 6인치 4선 케이블 포함

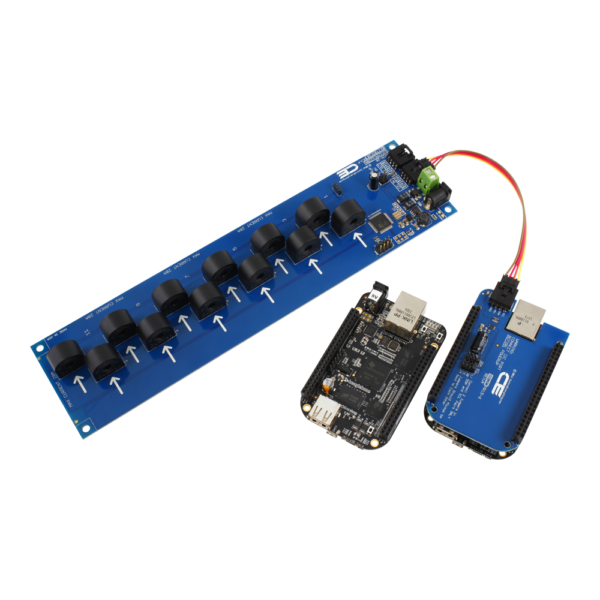

호환 호스트Raspberry Pi · BeagleBone · Arduino 등 I2C 지원 보드
교정출하 시 보정값 설정

열두 개 센서, 열두 가닥

센서마다 서로 다른 회로의 전선을 한 가닥씩 통과시킵니다. 같은 회로의 왕복선이 한 센서에 겹치면 측정값이 상쇄됩니다.

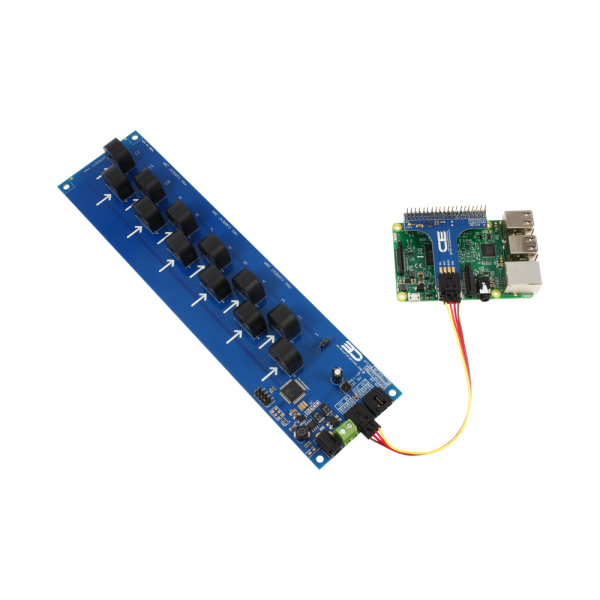

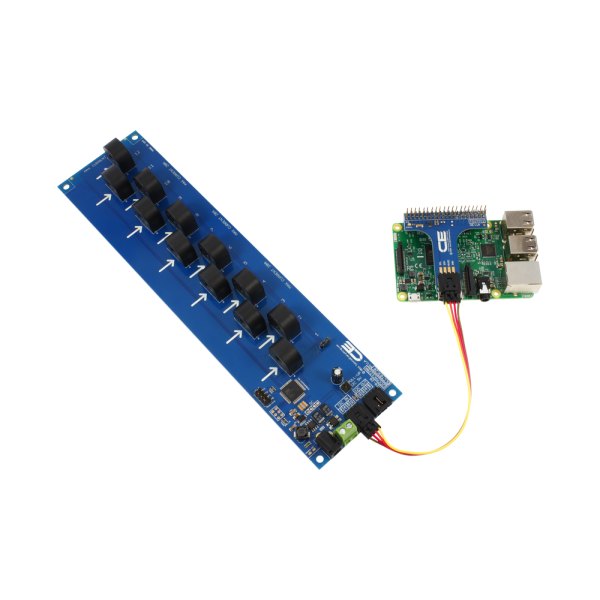

NCD PR28-5_5A - 전류 모니터 기판을 라즈베리파이에 연결한 모습
전류 모니터 기판을 라즈베리파이에 연결한 모습

같은 계열

PR28-5_5A와⁣ 채널 수가 다른 모델

  • PR28-16_20A — 1채널 구성으로 한 설비만 읽습니다
  • PR28-17_20A — 2채널 구성으로 두 회로를 읽습니다
  • PR28-8 — 4채널 구성으로 소규모 분전반 하나를 읽습니다
  • PR28-9_10A — 8채널 구성으로 회로 여덟 개를 읽습니다
