NCD PR28-17_20A I2C 인터페이스가있는 2 채널 온보드 95 % 정확도 20A AC 전류 모니터

MODEL
PR28-17_20A
브랜드
NCD

두 회로 전류를 나란히⁣ I2C로 읽는 보드

NCD PR28-17_20A 2채널 AC 전류 모니터 (I2C)⁣ 채널 수 : 2채널⁣ 센서 정격 : 채널당 20 Amp⁣ 최대 오류율 : 5% (사전 튜닝된 전류 범위 안)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR28-17_20A는 20 Amp 센서 2개와 최대 오류율 5%를 갖춘 2채널 AC 전류 모니터(AC Current Monitor)입니다. 펌프와 예비 펌프처럼 짝을 이루는 두 부하를 한 보드에서 비교할 때 알맞습니다. (주)테솔이 국내에 공식 공급합니다.

두 채널의 값은 0.5초마다 보드 CPU가 함께 계산합니다. 호스트는 I2C로 값을 요청하기만 하면 됩니다.

2채널

측정 회로 수

20 Amp

채널당 센서 정격

5%

최대 오류율

0.5초

측정 주기

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

1 ~ 12채널

모델별로 달라지는 측정 회로 수

5%

사전 튜닝 범위 안의 최대 오류율

0x2A

I2C 시작 주소

16대

주소 점퍼로 늘리는 확장 한도

활용 분야

PR28-17_20A로 확인하는⁣ 짝 회로

  • 주·예비 펌프 교대 확인 — 두 펌프의 전류를 비교해 교대 운전을 확인합니다.
  • 두 회로 부하 편차 점검 — 전류 차이로 부하 쏠림을 가립니다.
  • 데이터 로거 연동 — 호스트를 거쳐 두 회로의 이력을 서버에 보냅니다.

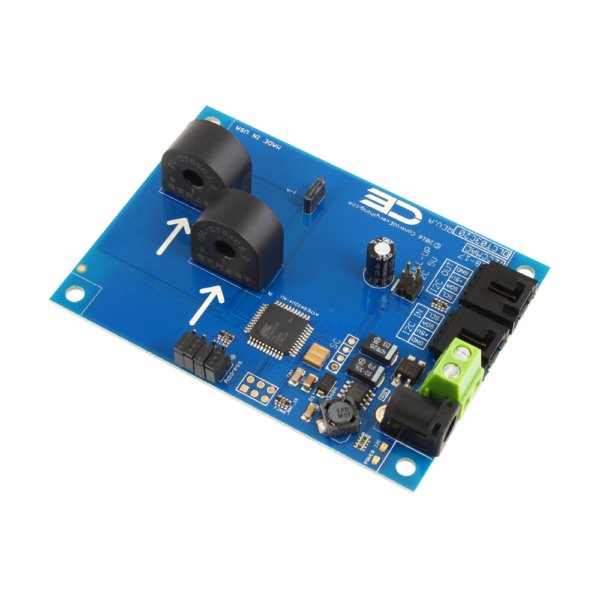

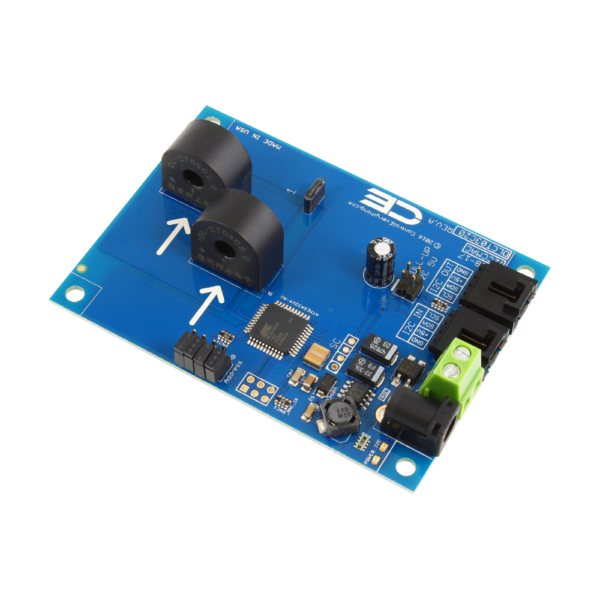

NCD PR28-17_20A - 전류 센서 코일 두 개와 커넥터가 보이는 기판
전류 센서 코일 두 개와 커넥터가 보이는 기판

배선·전원

12 VDC 전원과⁣ I2C 케이블 연결

전원은 12 VDC 하나이며 2.1 mm 중앙 양극 배럴 잭이나 온보드 단자대에 연결합니다. 6인치 4선 I2C 케이블이 기본 포함되고 버스 전압은 5 V입니다. AC 전선 작업은 전원을 차단한 상태에서 진행하세요.

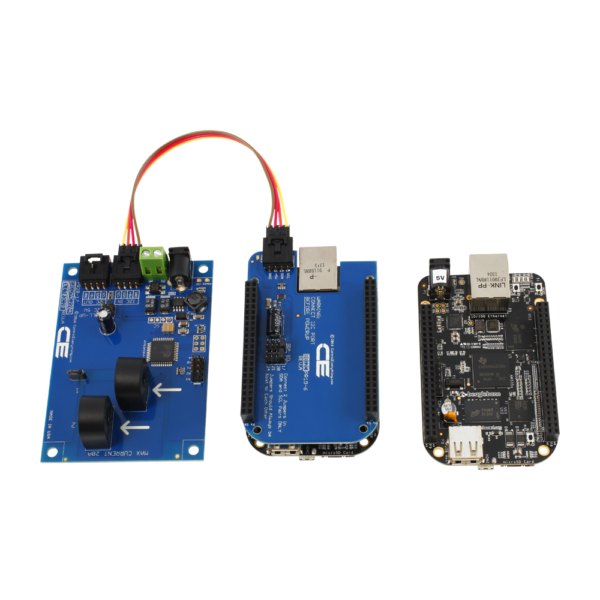

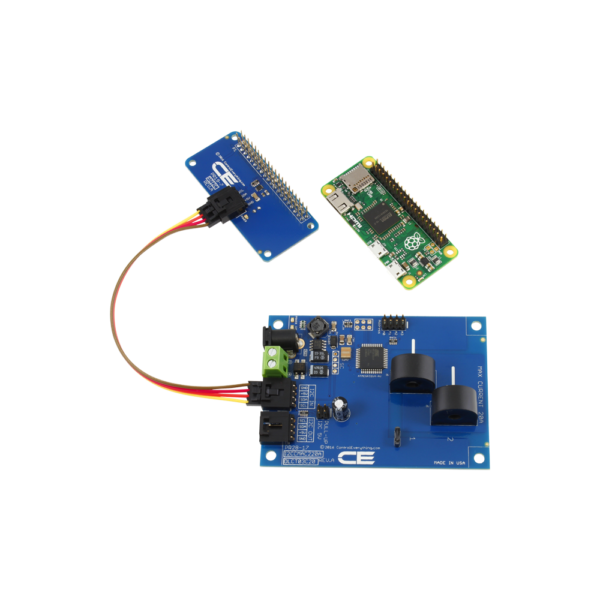

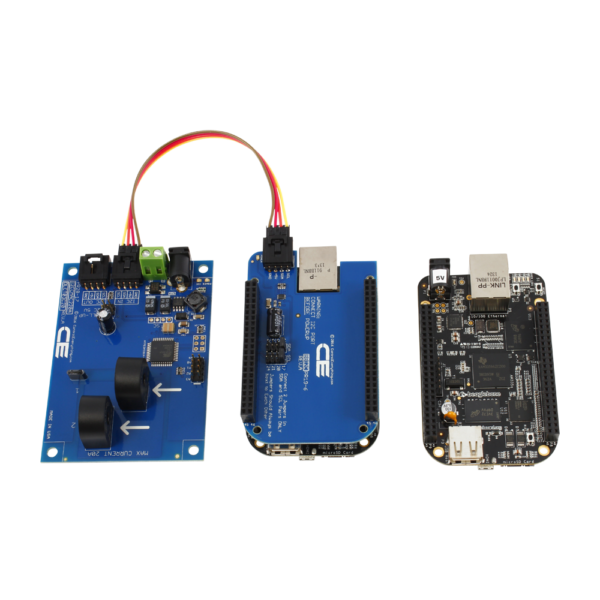

NCD PR28-17_20A - 전류 모니터 기판을 개발 보드에 연결한 구성 모습
전류 모니터 기판을 개발 보드에 연결한 구성 모습

사양

PR28-17_20A⁣ 채널·전원 사양

항목사양
채널 수2채널
센서 정격채널당 20 Amp
전류 범위 옵션5 · 10 · 15 · 20 Amp (주문 때 선택)
최대 오류율5% (사전 튜닝된 전류 범위 안)
I2C 시작 주소0x2A
확장주소 점퍼 4개 · I2C 확장 포트당 최대 16대
전선 규격최대 10 AWG AC 전선 (센서 중앙 통과)
I2C 버스5 V · 6인치 4선 케이블 포함

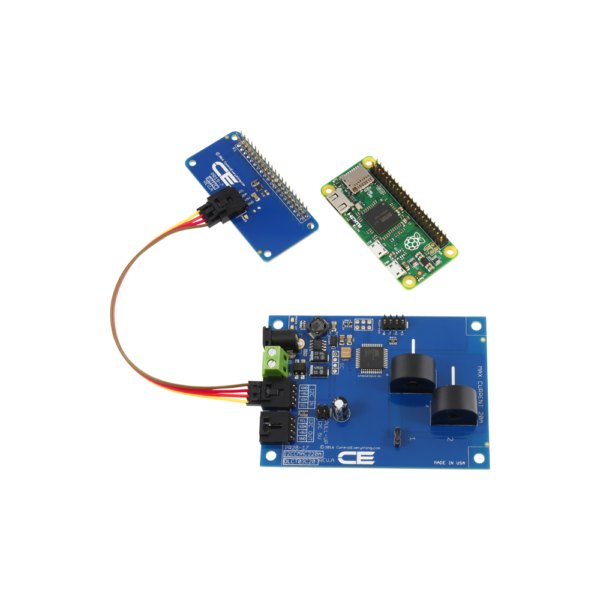

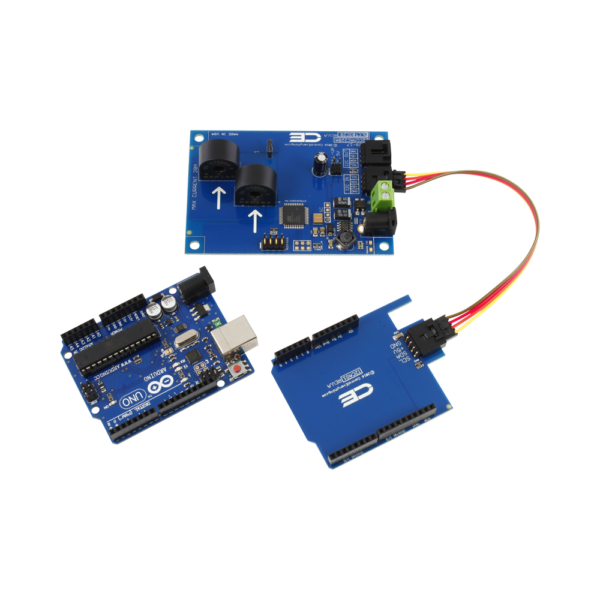

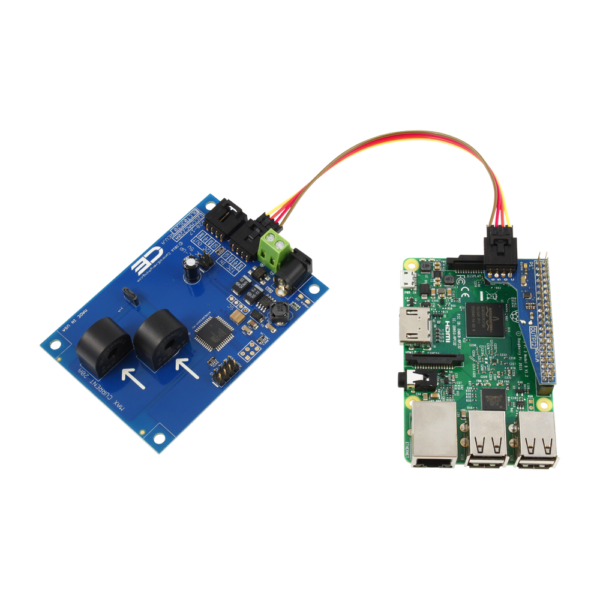

NCD PR28-17_20A - 전류 모니터 기판을 소형 컴퓨터 보드와 연결한 모습
전류 모니터 기판을 소형 컴퓨터 보드와 연결한 모습

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR28-17_20A의⁣ 이웃 채널 구성

  • PR28-16_20A — 1채널 구성으로 한 설비만 읽습니다
  • PR28-8 — 4채널 구성으로 소규모 분전반 하나를 읽습니다
  • PR28-9_10A — 8채널 구성으로 회로 여덟 개를 읽습니다
  • PR28-5_5A — 12채널 구성으로 회로 열두 개를 읽습니다

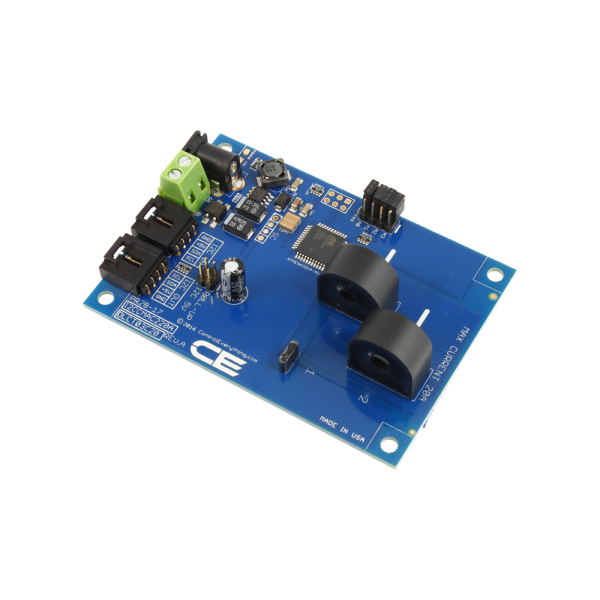

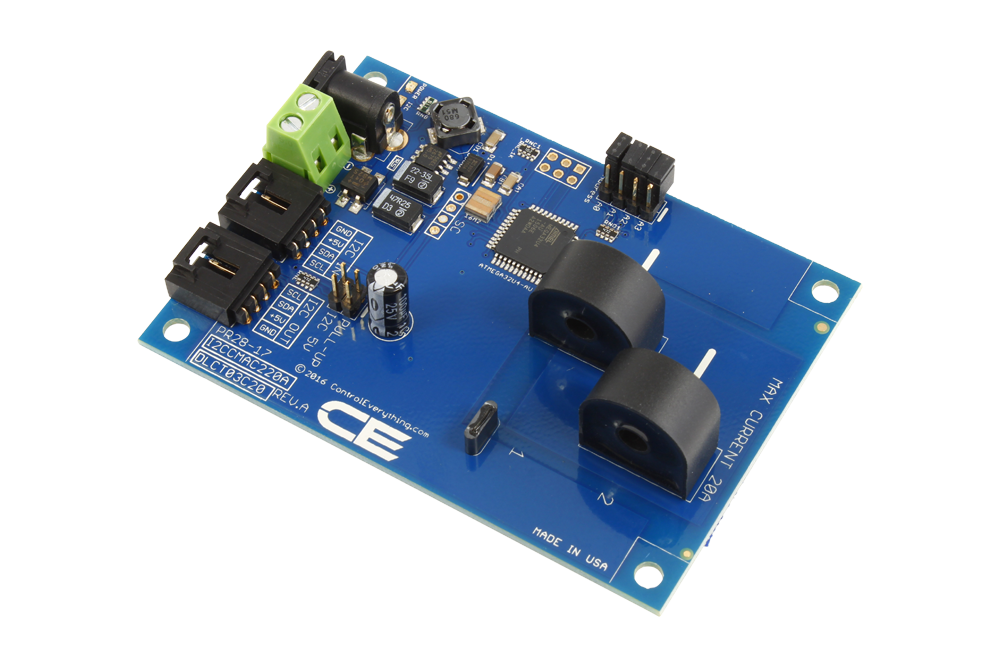

NCD PR28-17_20A I2C 인터페이스가있는 2 채널 온보드 95 % 정확도 20A AC 전류 모니터 제품 사진
