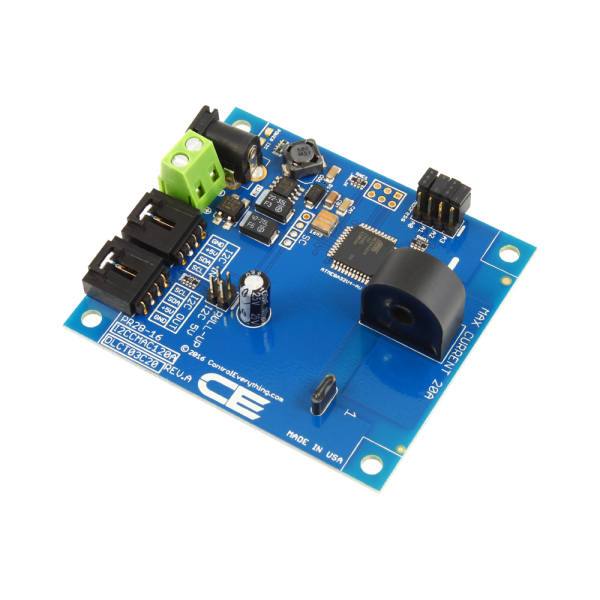

NCD PR28-16_20A I2C 인터페이스가있는 1 채널 온보드 95 % 정확도 20A AC 전류 모니터

NCD PR28-16_20A I2C 인터페이스가있는 1 채널 온보드 95 % 정확도 20A AC 전류 모니터

MODEL
PR28-16_20A
브랜드
NCD
제품 자료
제품문의 구매하기

분전반 회로별 전류를
I2C로 읽는 전류 센서 보드

NCD PR28 시리즈 AC 전류 모니터 (I2C)

견적 받기

NCD 국내 정식 공급 파트너

NCD PR28 시리즈는 보드에 달린 솔리드 코어 센서로 AC 부하의 전류를 측정해 I2C로 전달하는 1·2·4·8·12채널 AC 전류 모니터(교류 전류 센서 보드, 전력 모니터링 컨트롤러)로, Raspberry Pi나 Arduino 같은 I2C 지원 보드가 분전반 회로별 전류를 직접 읽도록 합니다.

전류 계산을 보드의 CPU가 맡기 때문에 호스트는 값을 요청하기만 하면 되고, 사전 튜닝된 범위 안에서 최대 오류율 5%를 유지합니다. 출하 때 보정값이 설정되어 별도 교정 절차 없이 사용하는 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

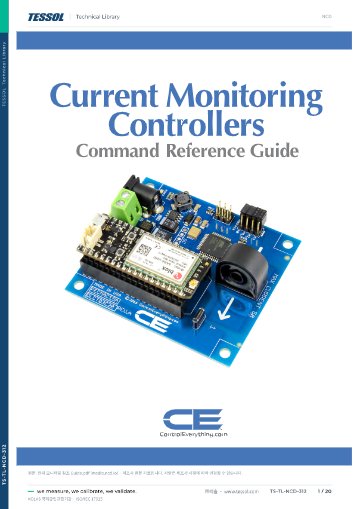

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

1 ~ 12채널

모델별로 달라지는 측정 회로 수

5%

사전 튜닝 범위 안의 최대 오류율

0x2A

I2C 시작 주소

16대

주소 점퍼로 늘리는 확장 한도

특징

회로마다 센서를
직접 얹은 구조

핵심 특징현장에서 달라지는 점
솔리드 코어 전류 센서전선을 끊지 않고 센서 중앙에 통과시켜 측정하므로 가동 중인 회로의 배선을 바꾸지 않고 전류를 읽습니다.
온보드 CPU 연산전류 계산을 보드가 처리해 호스트 보드의 연산 부담이 없고, 값만 요청해 받아 오는 짧은 코드로 구현됩니다.
5 V I2C 버스5 V 표준 버스라 노이즈가 있는 분전반 주변에서도 케이블을 길게 늘려 연결하기에 안정적입니다.
주소 점퍼와 확장 포트점퍼 4개로 주소를 나누어 한 I2C 포트에 최대 16대를 이어 붙이므로 회로 수가 늘어도 보드 교체가 필요 없습니다.
출하 시 보정값 설정보정값이 미리 입력되어 있어 받은 즉시 측정을 시작합니다.

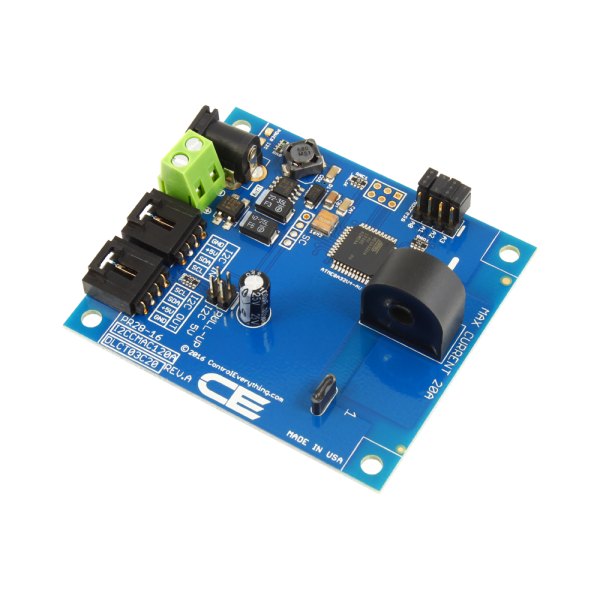

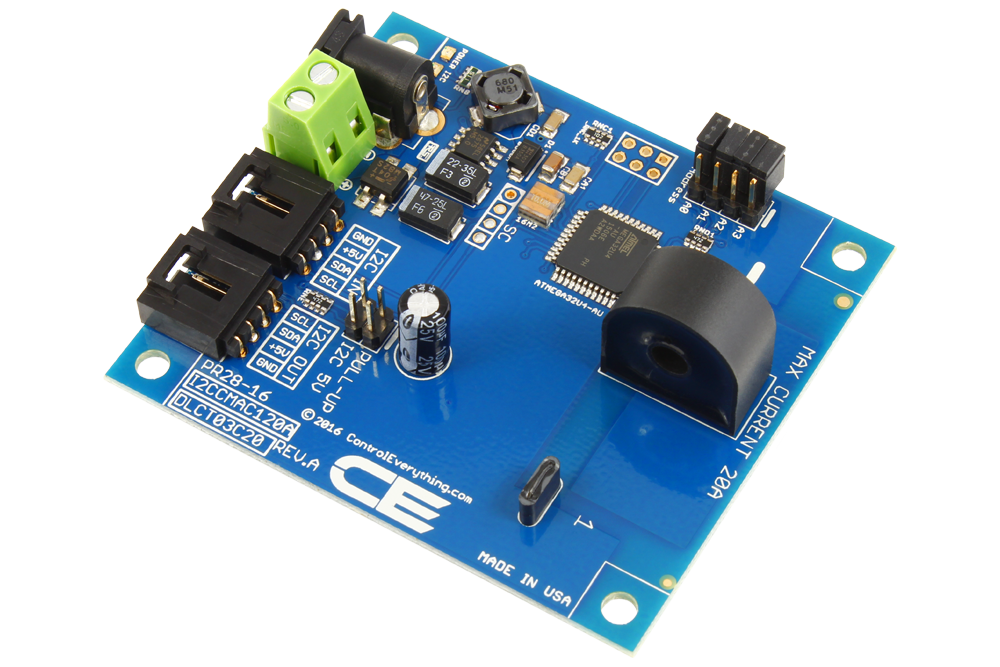

NCD PR28-16_20A - 전류 센서 코일과 단자대가 실장된 모니터 기판
전류 센서 코일과 단자대가 실장된 모니터 기판

전류 범위 선택

튜닝 범위와
오류율의 관계

PR28 센서는 모두 20 Amp 정격이지만 주문 때 5·10·15·20 Amp 중 하나로 사전 튜닝된 상태로 출하됩니다. 최대 오류율 5%는 이 튜닝 범위 안에서만 성립하므로, 감시할 회로의 정상 부하 전류가 선택 범위의 중간 이상에 오도록 고르는 것이 정확도를 지키는 방법입니다. 튜닝 범위를 넘는 전류는 오류율 보장에 포함되지 않습니다.

전선은 한 가닥만 센서 중앙에

센서 중앙에는 측정할 회로의 전선 한 가닥만 통과시킵니다. 왕복 전선을 함께 넣으면 자기장이 서로 상쇄되어 전류가 0에 가깝게 읽히기 때문입니다. 통과 가능한 전선은 10 AWG 이하의 AC 전선입니다.

배선·전원

12 VDC 전원과
I2C 확장 구성

전원은 12 VDC 하나이며 2.1 mm 중앙 양극 배럴 잭 또는 온보드 단자대에 연결합니다. 호스트와의 연결은 6인치 4선 I2C 케이블이 기본 포함되어 있고, 측정 주기는 전 채널의 결과를 계산하는 데 0.5초가 걸립니다. 채널 수가 많은 모델일수록 한 번의 읽기에서 받는 값이 늘어나므로 로깅 주기는 0.5초보다 짧게 잡지 않습니다.

  • AC 전선 작업은 반드시 전원을 차단한 상태에서 진행하세요.
  • 여러 대를 이을 때는 주소 점퍼를 서로 다르게 설정해 시작 주소 0x2A와 겹치지 않게 합니다.

사양

PR28 1~12채널
비교와 공통 사양

항목PR28-16PR28-17PR28-8PR28-9PR28-5
채널 수1채널2채널4채널8채널12채널
전류 범위 옵션5 · 10 · 15 · 20 Amp5 · 10 · 15 · 20 Amp5 · 10 · 15 · 20 Amp5 · 10 · 15 · 20 Amp5 · 10 · 15 · 20 Amp
센서 정격20 Amp20 Amp20 Amp20 Amp20 Amp

시리즈 공통 사양

항목사양
측정 방식AC 전류 · 솔리드 코어 센서
최대 오류율5% (사전 튜닝된 전류 범위 안)
I2C 시작 주소0x2A
확장주소 점퍼 4개 · I2C 확장 포트당 최대 16대
전원12 VDC · 2.1 mm 중앙 양극 배럴 잭 또는 온보드 단자대
전선 규격최대 10 AWG AC 전선 (센서 중앙 통과)
측정 주기전 채널 0.5초
I2C 버스 전압5 V
I2C 케이블6인치 4선 포함
호환 호스트Raspberry Pi · BeagleBone · Arduino 등 I2C 지원 보드
교정출하 시 보정값 설정

활용 분야

회로별 전류를
기록하는 현장

  • 분전반 회로 감시 — 회로별 AC 부하 전류를 상시 읽어 과부하 징후를 확인합니다.
  • 설비 가동 확인 — 전류값의 유무로 펌프·팬·히터의 가동 여부를 판단합니다.
  • 전력 사용량 기록 — 회로별 전류 이력을 쌓아 에너지 사용 패턴을 분석합니다.
  • 데이터 로거 연동 — 호스트 보드를 거쳐 전류값을 로거와 서버에 전송합니다.
  • 교육·실험실 실습 — I2C 센서 읽기와 AC 전류 측정 원리를 실습합니다.

선택 가이드

채널 수와 오류율별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
회로 한 개만 볼 때PR28-161채널 구성으로 단일 설비의 전류만 읽습니다.
회로 두 개 또는 네 개를 볼 때PR28-17 · PR28-82채널과 4채널 구성이 소규모 분전반에 맞습니다.
회로 여러 개를 한 보드로 볼 때PR28-9 · PR28-58채널과 12채널 구성이 보드 한 장으로 회로를 모읍니다.
IoT 모듈에 바로 올릴 때PR17 시리즈통신 모듈을 꽂는 IoT 인터페이스형이 맞습니다.
오류율을 3%로 낮출 때PR29 시리즈I2C 방식에서 최대 오류율 3% 등급을 선택할 수 있습니다.

구성·옵션

PR28 구성품과
주문 옵션

항목내용
구성품전류 모니터 보드, I2C 케이블
전류 범위 옵션5 · 10 · 15 · 20 Amp (주문 때 선택)
준비물12 VDC 전원, I2C 지원 호스트 보드
품번PR28-16 · PR28-17 · PR28-8 · PR28-9 · PR28-5
