I2C 인터페이스가있는 4 채널 온보드 95 % 정확도 20A AC 전류 모니터
브랜드
NCD

소형 분전반 네 회로를⁣ I2C로 한 번에 읽기

NCD PR28-8 4채널 AC 전류 모니터 (I2C)⁣ 채널 수 : 4채널⁣ 최대 오류율 : 5% (사전 튜닝된 전류 범위 안)⁣ 측정 주기 : 전 채널 0.5초

견적 받기

NCD 한국 독점 공급 파트너

NCD PR28-8은 20 Amp 센서 4개와 최대 오류율 5%를 갖춘 4채널 AC 전류 모니터(AC Current Monitor)입니다. 소규모 분전반에서 나가는 네 개 부하의 전류를 보드 한 장으로 수집합니다. (주)테솔이 국내에 공식 공급합니다.

I2C 버스는 5 V이고 6인치 4선 케이블이 포함되어 호스트와 바로 연결합니다. 값 요청만 보내면 보드 CPU가 계산한 네 채널 전류가 돌아옵니다.

4채널

측정 회로 수

20 Amp

채널당 센서 정격

최대 10 AWG

통과 전선 규격

16대

확장 포트당 최대

제품 자료

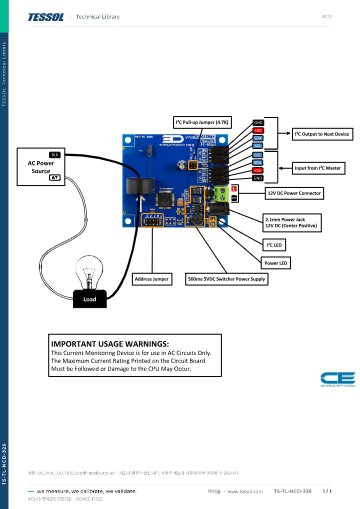

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

1 ~ 12채널

모델별로 달라지는 측정 회로 수

5%

사전 튜닝 범위 안의 최대 오류율

0x2A

I2C 시작 주소

16대

주소 점퍼로 늘리는 확장 한도

사양

PR28-8 사양 정리

항목사양
채널 수4채널
측정 방식AC 전류 · 솔리드 코어 센서
전류 범위 옵션5 · 10 · 15 · 20 Amp (주문 때 선택)
최대 오류율5% (사전 튜닝된 전류 범위 안)
측정 주기전 채널 0.5초
전원12 VDC · 2.1 mm 중앙 양극 배럴 잭 또는 온보드 단자대
I2C 버스5 V · 6인치 4선 케이블 포함
교정출하 시 보정값 설정

회로마다 센서 하나씩

네 개 센서에는 각각 다른 회로의 전선을 한 가닥씩 넣습니다. 같은 회로의 왕복 전선이 한 센서에 들어가면 전류가 상쇄되어 측정값이 맞지 않습니다.

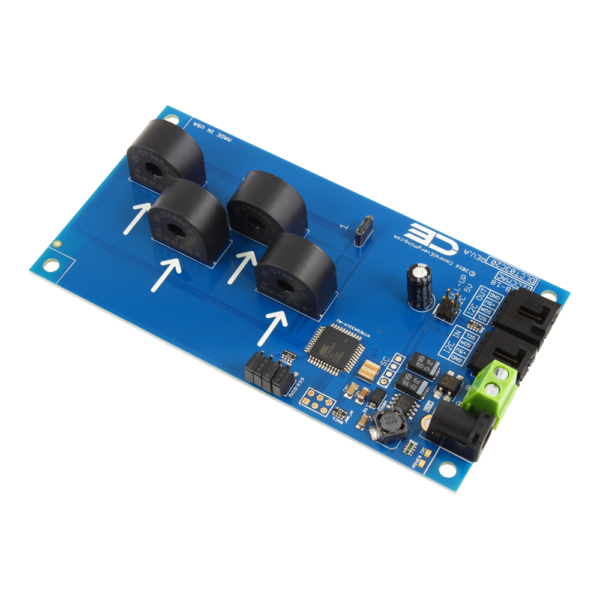

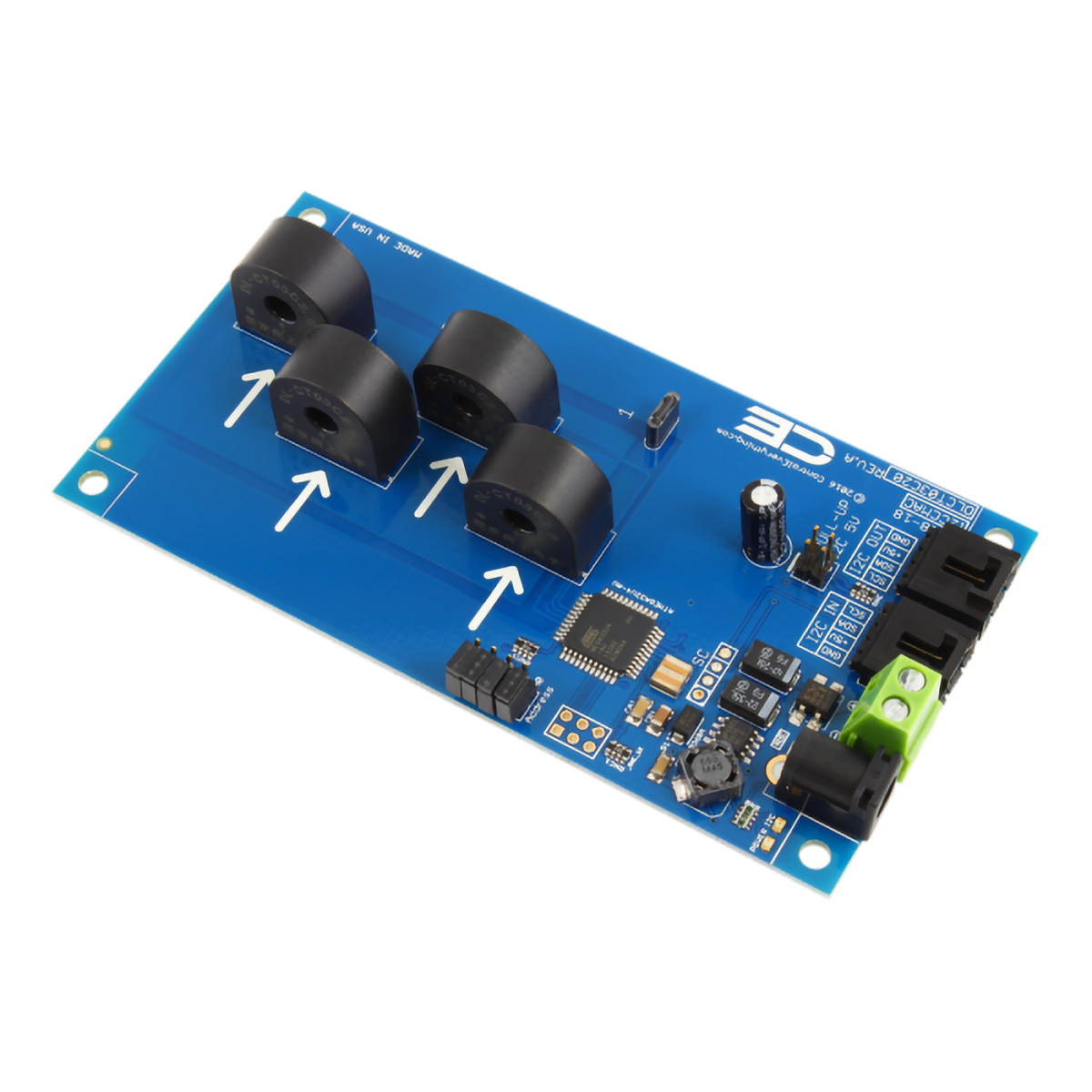

NCD I2C 인터페이스가있는 4 채널 온보드 95 % 정확도 20A AC 전류 모니터 - 전류 센서 코일 네 개가 배열된 모니터 기판
전류 센서 코일 네 개가 배열된 모니터 기판

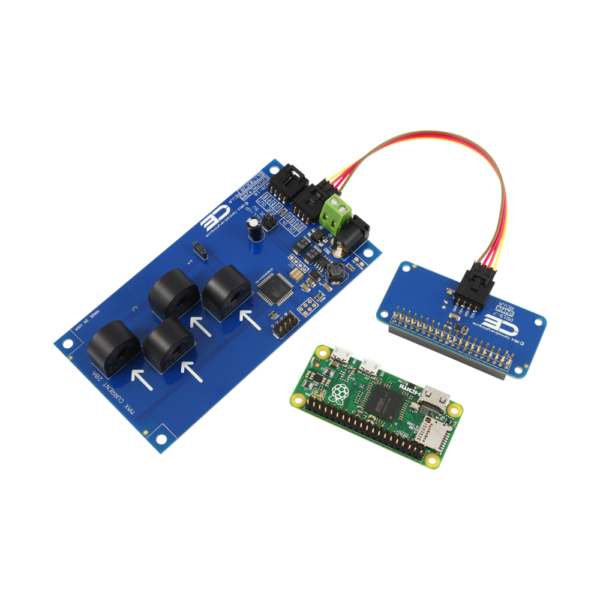

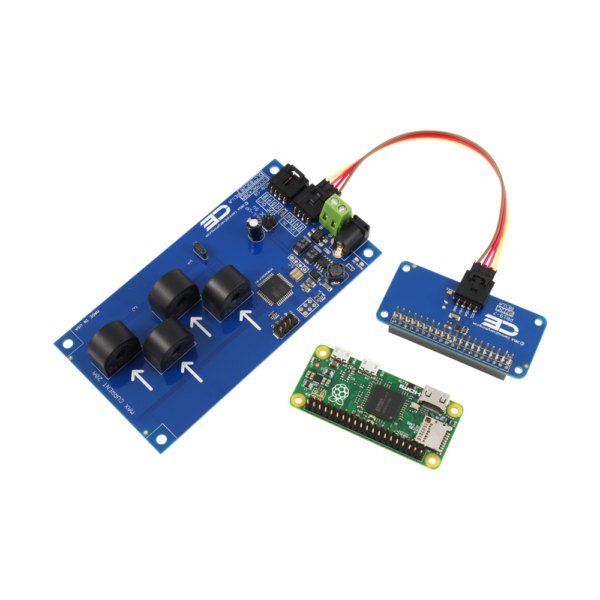

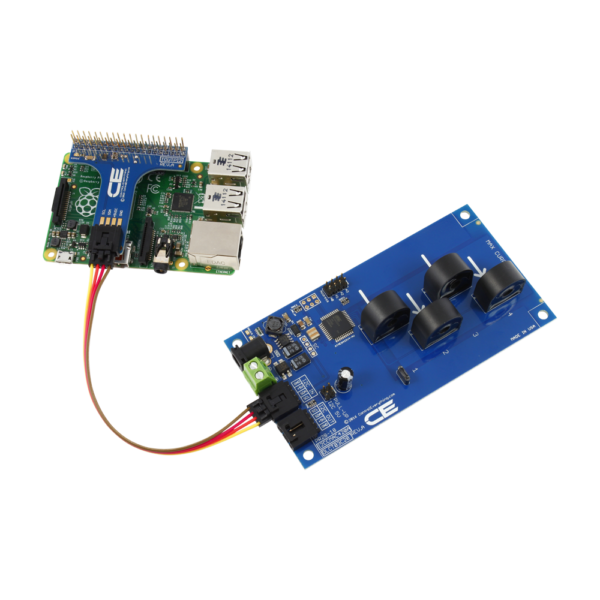

NCD I2C 인터페이스가있는 4 채널 온보드 95 % 정확도 20A AC 전류 모니터 - 전류 센서 기판에 라즈베리 파이 제로를 연결한 모습
전류 센서 기판에 라즈베리 파이 제로를 연결한 모습

전류 범위 선택

PR28-8 튜닝 범위를⁣ 고르는 기준

센서 정격은 20 Amp이고, 주문 때 5·10·15·20 Amp 중 하나로 튜닝됩니다. 네 회로 가운데 부하가 가장 큰 회로를 기준으로 범위를 정하세요. 튜닝 범위를 넘는 전류는 오류율 5%에 포함되지 않습니다.

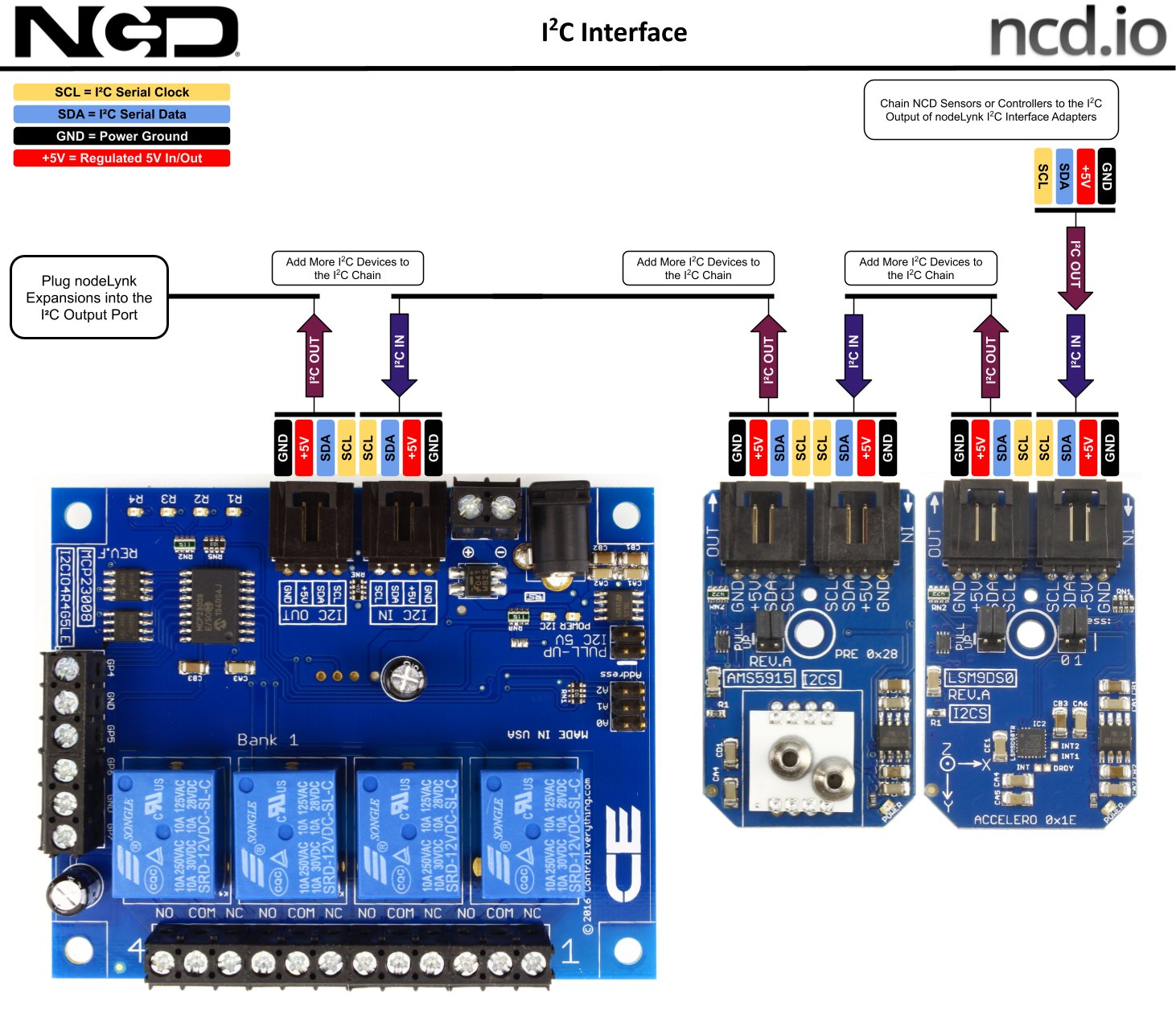

NCD I2C 인터페이스가있는 4 채널 온보드 95 % 정확도 20A AC 전류 모니터 - I2C 인터페이스 모듈의 확장 연결 구성도
I2C 인터페이스 모듈의 확장 연결 구성도

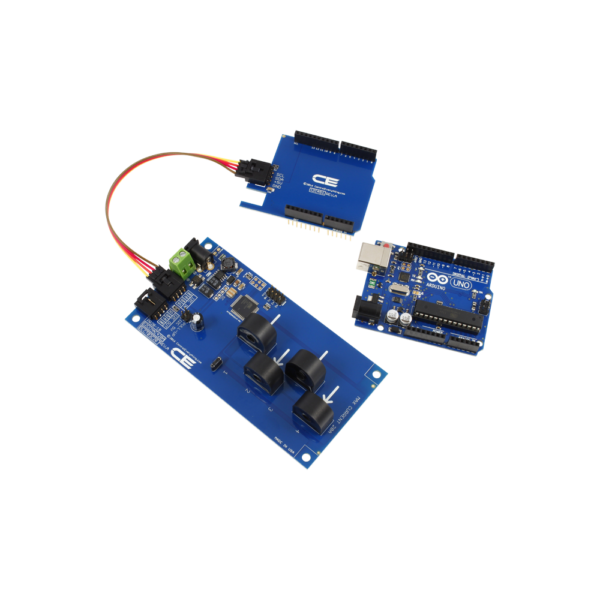

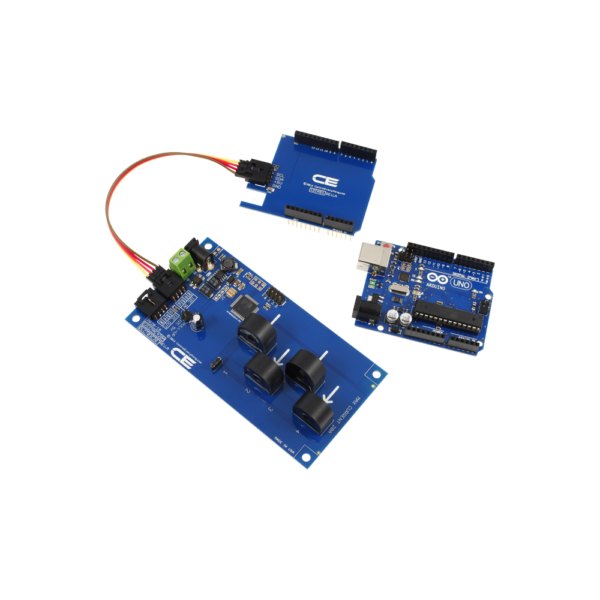

NCD I2C 인터페이스가있는 4 채널 온보드 95 % 정확도 20A AC 전류 모니터 - 전류 센서 기판을 아두이노 우노와 쉴드에 연결한 모습
전류 센서 기판을 아두이노 우노와 쉴드에 연결한 모습

활용 분야

네 회로 감시가⁣ 맞는 현장

  • 소규모 분전반 감시 — 회로별 과부하 징후를 전류로 확인합니다.
  • 설비 4대 가동 기록 — 펌프·팬·히터의 운전 여부를 한 보드에서 수집합니다.
  • 전류 이력 로깅 — 호스트 보드에서 로거와 서버로 전류값을 전송합니다.

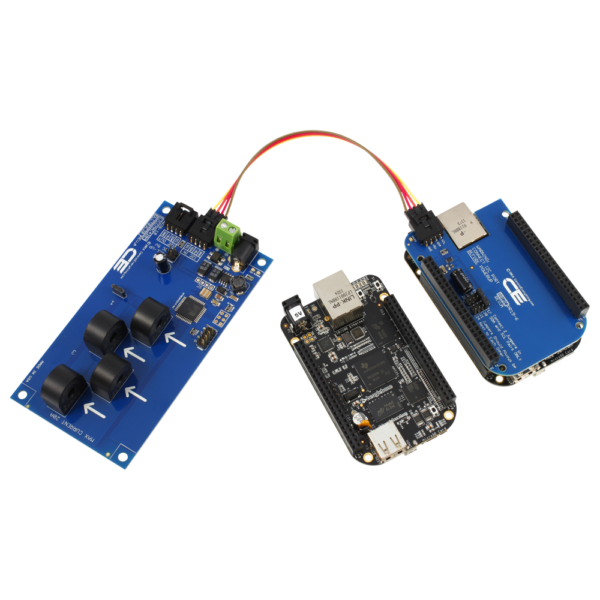

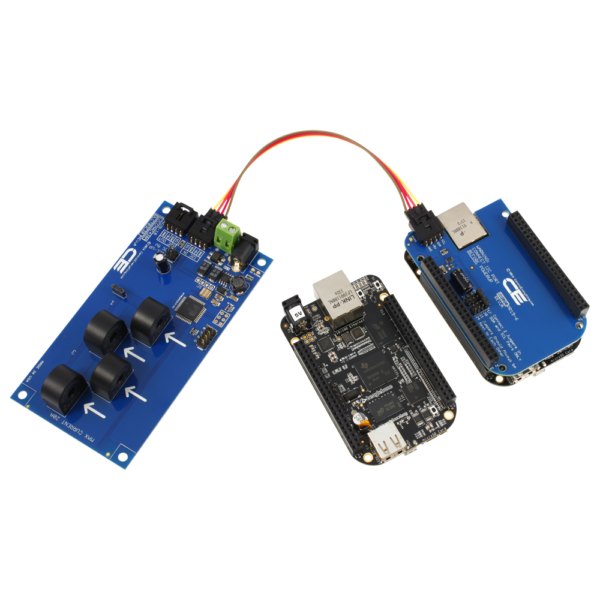

NCD I2C 인터페이스가있는 4 채널 온보드 95 % 정확도 20A AC 전류 모니터 - 전류 센서 기판을 비글본 보드와 케이블로 연결한 모습
전류 센서 기판을 비글본 보드와 케이블로 연결한 모습

제품 상세 이미지

NCD I2C 인터페이스가있는 4 채널 온보드 95 % 정확도 20A AC 전류 모니터 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR28-8과⁣ 채널 수가 다른 모델

  • PR28-16_20A — 1채널 구성으로 한 설비만 읽습니다
  • PR28-17_20A — 2채널 구성으로 두 회로를 읽습니다
  • PR28-9_10A — 8채널 구성으로 회로 여덟 개를 읽습니다
  • PR28-5_5A — 12채널 구성으로 회로 열두 개를 읽습니다

관련 제품

PR28-8과 견줘 볼⁣ 다른 전류 모니터
