NCD IoT 장치를 PC에 이어
책상 위에서 시험하는 어댑터

NCD PR33-18 USB 인터페이스 어댑터

견적 받기

NCD 국내 정식 공급 파트너

NCD PR33-18은 PC의 USB 포트를 가상 COM 포트로 바꿔 NCD IoT 장치의 4핀 I2C 포트와 연결하는 USB-I2C 어댑터(USB to I2C 변환기)입니다. I2C 통신을 하드웨어로 처리하는 개발자용 장비로, 펌웨어 시험과 센서 주소 확인을 책상 위에서 할 수 있습니다.

FT230XS가 USB 신호를 직렬 신호로 변환하고, I2C 속도는 38~400 KHz 범위의 다섯 단계 중에서 선택합니다. 센서 보드마다 허용 속도가 달라도 같은 어댑터로 시험할 수 있습니다. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

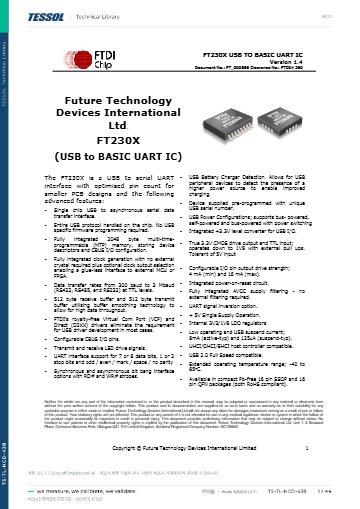

FT230XS

USB를 가상 COM 포트로 변환하는 칩

5단계

I2C 속도 38·100·200·300·400 KHz

하드웨어 I2C

소프트웨어 방식이 아닌 통신 처리

4핀

NCD IoT 장치용 I2C 포트

특징

책상 위 시험에
맞춘 구조

핵심 특징현장에서 달라지는 점
하드웨어 기반 I2C통신 타이밍을 소프트웨어가 아닌 하드웨어가 맡으므로 PC 부하와 상관없이 I2C 응답을 안정적으로 읽습니다.
I2C 속도 5단계38·100·200·300·400 KHz 중에서 장치가 허용하는 속도에 맞춰 정하므로 서로 다른 센서 보드를 하나의 어댑터로 시험할 수 있습니다.
가상 COM 포트PC에서 COM 포트로 인식되므로 터미널 프로그램과 자체 개발 스크립트 모두 같은 방식으로 접속합니다.
단순한 읽기·쓰기 명령I2C 읽기와 쓰기를 짧은 명령으로 보내므로 장치 설정 변경과 결과 확인이 빨라집니다.
무료 AnyI2CWindows용 GUI에서 버튼 몇 번으로 장치에 접속하므로 코드를 작성하지 않고도 첫 응답을 확인합니다.

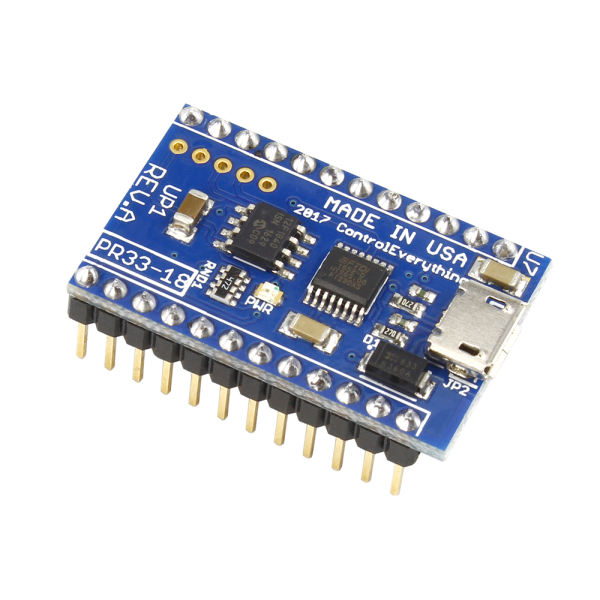

NCD PR33-18 - 핀 헤더와 USB 포트가 있는 인터페이스 어댑터 기판
핀 헤더와 USB 포트가 있는 인터페이스 어댑터 기판

시험 환경

운영체제별
시험 환경

어댑터는 PC에서 가상 COM 포트로 열리므로, 직렬 포트에 접속하는 환경이라면 운영체제와 관계없이 하드웨어가 호환됩니다. 다만 무료 AnyI2C 소프트웨어는 Windows용이며, Linux와 Mac에서는 직렬 통신 프로그램이나 직접 작성한 코드로 명령을 전송합니다.

4핀 I2C 포트 연결

어댑터의 4핀 I2C 포트에 NCD IoT 장치를 연결하고, PC와는 마이크로 USB 케이블로 연결합니다. USB 유형 A-마이크로 케이블은 구성품에 포함되지 않으므로 별도로 준비하세요.

전송 속도는 9600 baud부터 230.4K baud까지 여섯 단계로 설정합니다. 장치의 응답 지연이 큰 시험 초기에는 낮은 속도로 시작하고, 동작이 안정된 뒤 속도를 높이는 순서가 안전합니다.

사용 방법

PR33-18 IoT 장치용 어댑터
I2C 바이트 명령 사용법

PR33-18은 NCD IoT 장치의 4핀 I2C 포트를 PC의 FT230XS 가상 COM 포트에 연결하는 어댑터입니다. Windows에서는 AnyI2C로, Linux와 Mac에서는 직렬 통신 프로그램이나 직접 작성한 코드로 바이트 명령을 보냅니다.

소프트웨어·도구하는 일
AnyI2CWindows용 GUI I2C 통신 소프트웨어
직렬 통신 프로그램·자체 코드Linux·Mac에서 가상 COM 포트로 명령 전송

처음 연결하는 순서

순서할 일
1USB 유형 A-마이크로 케이블을 따로 준비해 어댑터와 PC를 연결합니다.
2어댑터의 4핀 I2C 포트에 시험할 NCD IoT 장치를 연결하세요.
3PC에서 새로 생긴 COM 포트를 115.2K baud, 8N1로 엽니다.
4버스 스캔 명령을 보내 연결된 장치의 주소를 확인하세요.
5확인한 주소로 읽기·쓰기 명령을 보내 레지스터 값을 점검합니다.

PR33-18 직렬 I2C 명령 예시

명령하는 일
AA 02 C1 00 6D버스 스캔. 응답 예 AA 05 00 20 21 68 77 CF는 주소 0x20, 0x21, 0x68, 0x77 장치가 연결됨을 뜻함
AA 03 BF 41 01 AE주소 0x41에서 1바이트 읽기(응답 예 AA 01 36 E1)
AA 04 BE 41 03 00 B0주소 0x41 장치에 03 00 쓰기(응답 AA 01 55 00)
AA 03 FE 21 BD 89변환기 하드 재부팅

체크섬은 앞 바이트를 모두 더한 값의 하위 8비트입니다. 버스 스캔과 재부팅 명령은 펌웨어 V6 이상에서 동작합니다.

사양

하드웨어 I2C와
직렬 통신 사양

항목사양
제품 번호PR33-18
USB-직렬 변환기FT230XS
PC 인터페이스USB 마이크로 · 가상 COM 포트
장치 인터페이스4핀 I2C 포트
I2C 통신 방식하드웨어 기반
I2C 속도38 · 100 · 200 · 300 · 400 KHz 설정
직렬 전송 속도9600 · 19.2K · 38.4K · 57.6K · 115.2K · 230.4K baud
소프트웨어Windows용 AnyI2C 무료(전체 GUI)
Linux · Mac하드웨어 호환(전용 소프트웨어 없음)
호환 장치모든 NCD IoT 장치

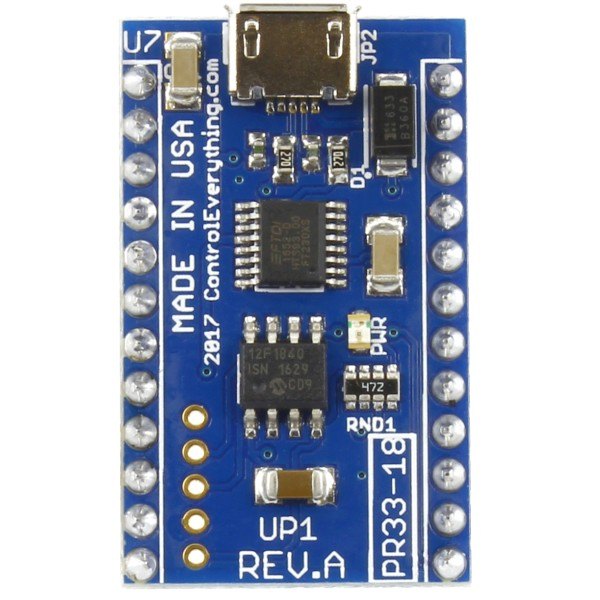

NCD PR33-18 - 마이크로 USB 포트와 칩이 보이는 어댑터 기판 윗면
마이크로 USB 포트와 칩이 보이는 어댑터 기판 윗면

활용 분야

PC로 확인하는
I2C 시험 현장

  • IoT 장치 펌웨어 시험 — 보드를 PC에 연결해 I2C 응답과 레지스터 값을 확인합니다.
  • 센서 보드 점검 — 센서 주소와 측정값을 PC 화면에서 읽어 배선 오류를 찾습니다.
  • 장치 설정 변경 — I2C 명령으로 설정을 바꾸고 결과를 바로 읽어 검증합니다.
  • 설치 전 사전 점검 — 현장에 나가기 전에 책상에서 장치 동작을 확인합니다.
  • nodeLynk 확장 장치 시험 — 확장 보드를 이어 I2C 체인 전체의 응답을 점검합니다.

선택 가이드

시험 대상에 맞는
어댑터 선택

이럴 때 (현장 조건)권장 모델선택 이유
NCD IoT 장치를 PC에서 시험할 때PR33-18NCD IoT 장치용으로 설계된 단일 포트 USB-I2C 어댑터입니다.
일반 NCD I2C 장치를 시험할 때PR33-17같은 FT230XS 변환기를 사용하는 I2C 장치용 모델입니다.
I2C 포트 여러 개를 함께 쓸 때BRIDGEX5I2C 포트가 5개인 브리지 어댑터입니다.

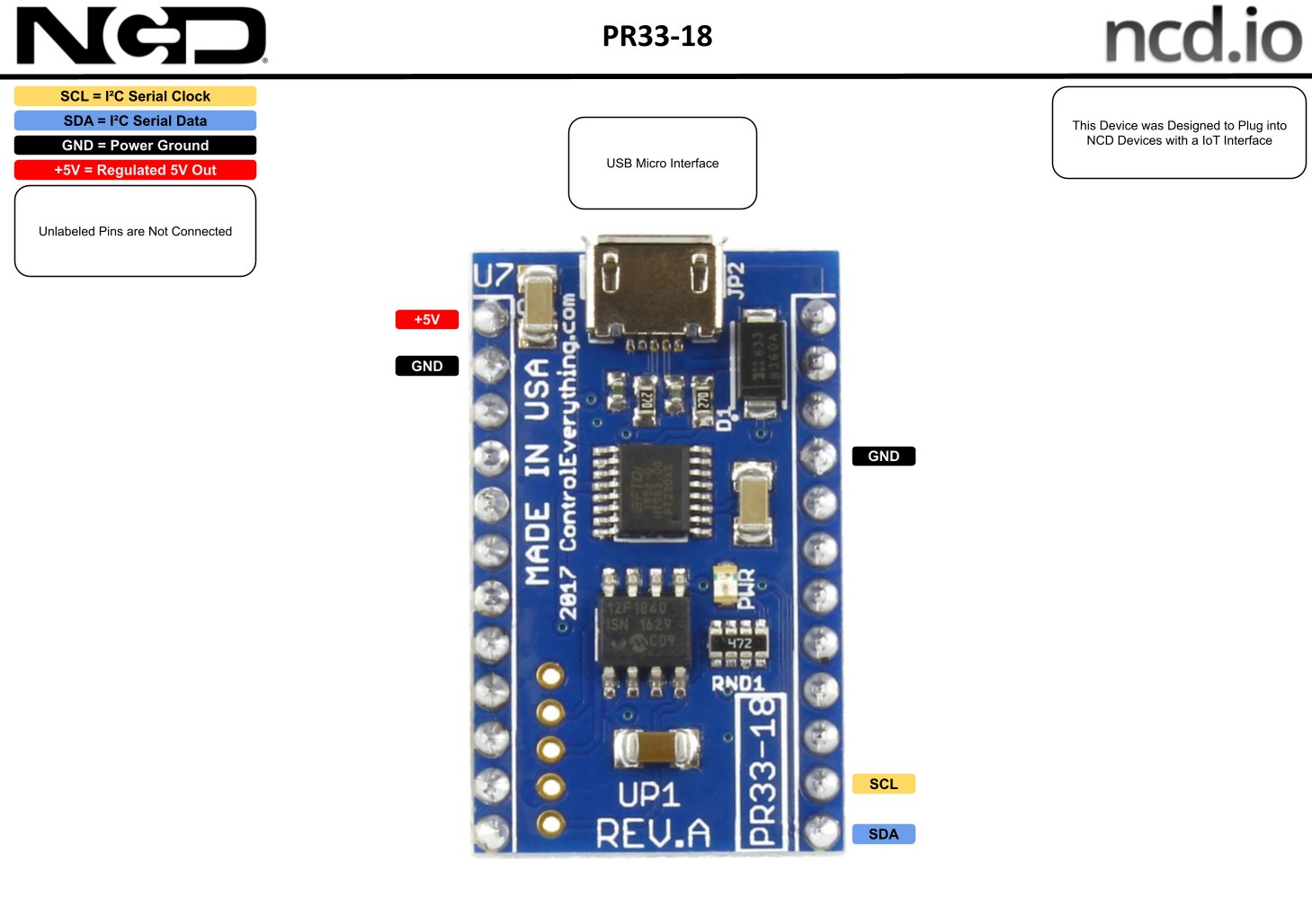

NCD PR33-18 - USB 어댑터 기판의 연결 단자 위치 설명도
USB 어댑터 기판의 연결 단자 위치 설명도

구성·옵션

어댑터 구성과
별도 준비물

항목내용
구성USB to I2C 어댑터
별도 준비물USB 유형 A-USB 마이크로 케이블
품번PR33-18

제품 상세 이미지

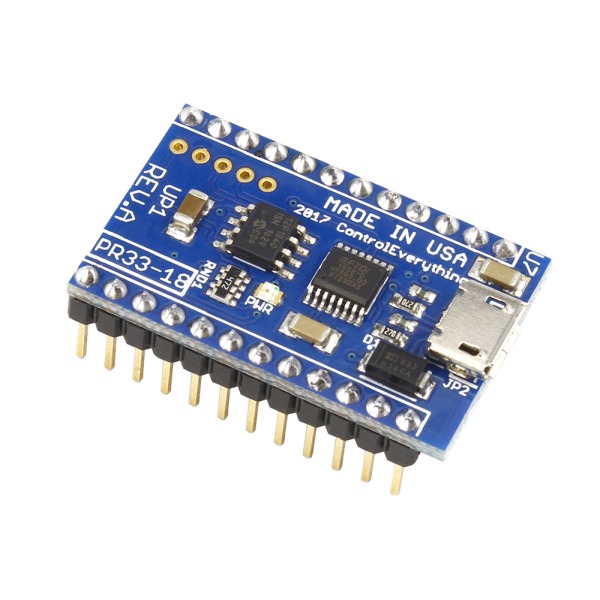

NCD PR33-18 상세 이미지 1
