NodeMCU에 NCD 장치를 붙이는 I2C 쉴드
NCD PR32-24 I2C 쉴드 (NodeMCU ESP8266용) 대상 보드 : NodeMCU ESP8266 (별도 준비) 형태 : I2C 쉴드 (nodeLynk 마스터 어댑터) I2C : Rev A 기준 GPIO 4번, 5번
견적 받기NCD 한국 독점 공급 파트너

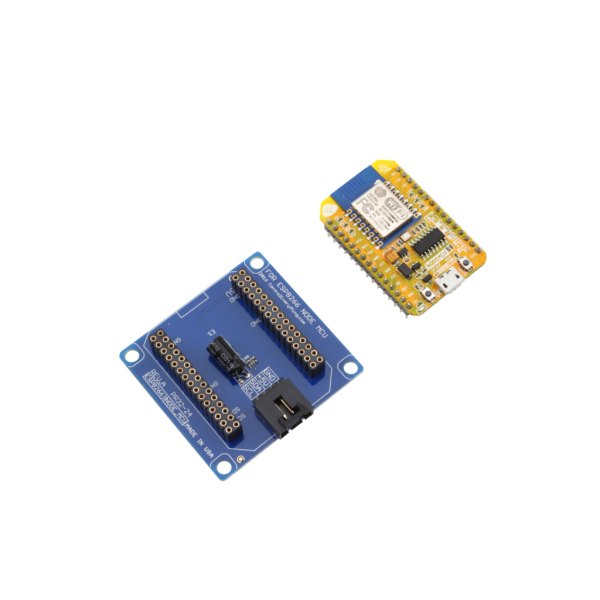

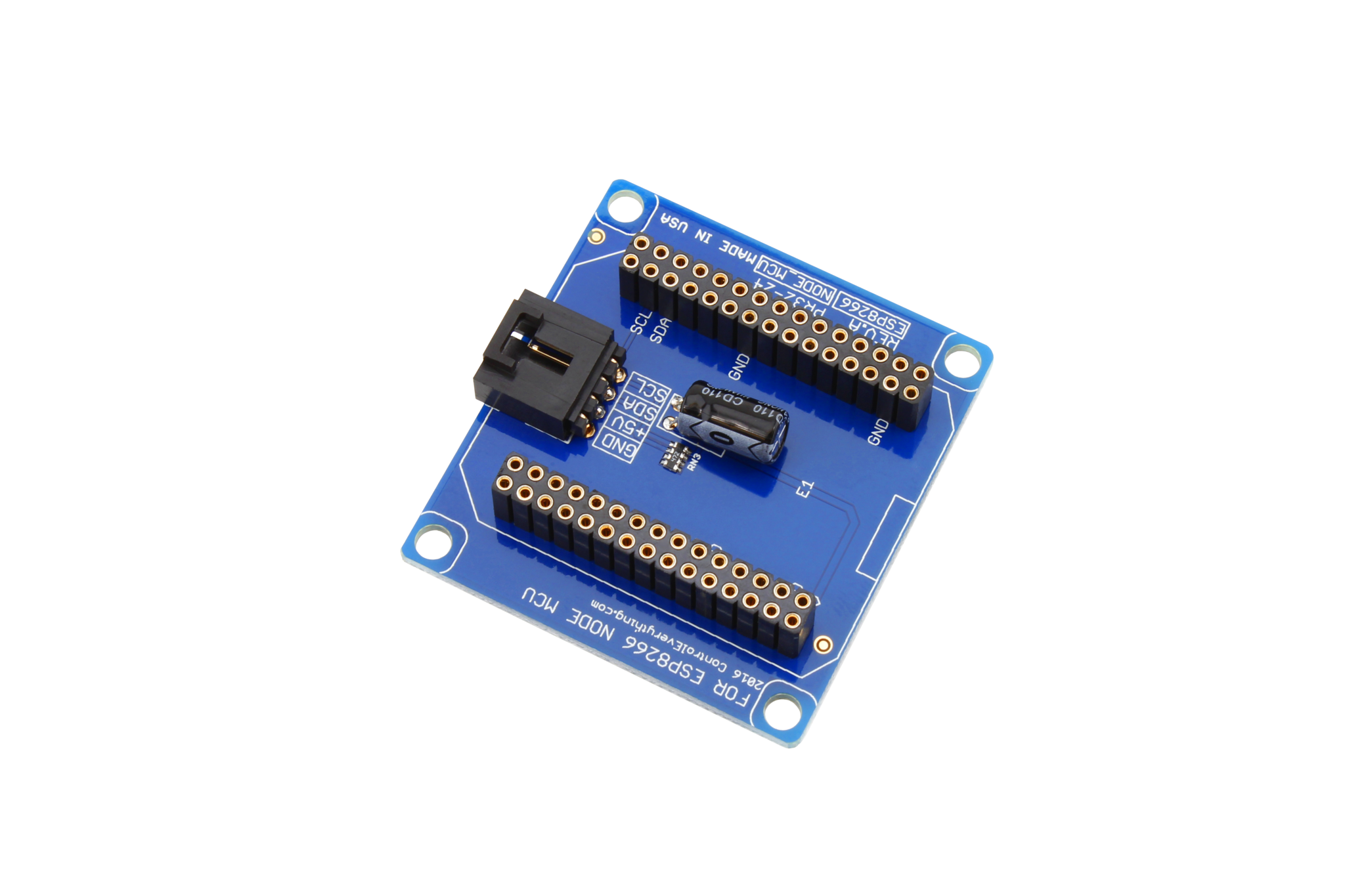

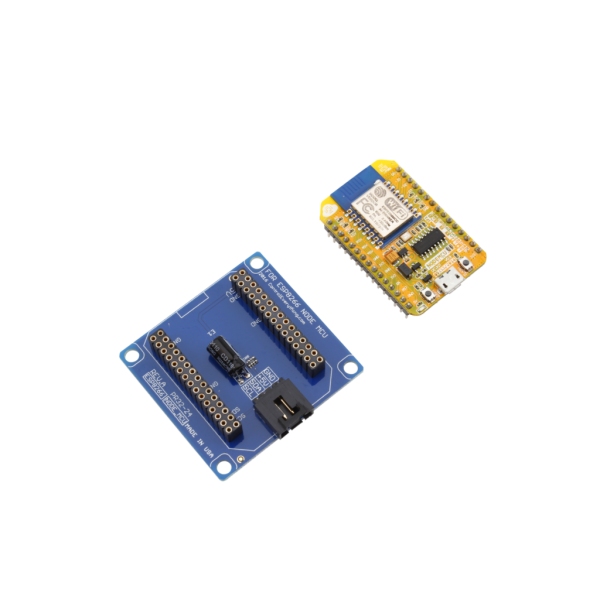

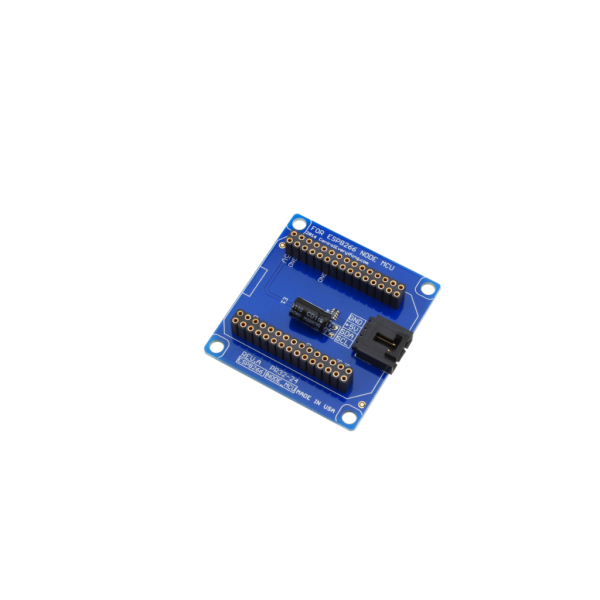

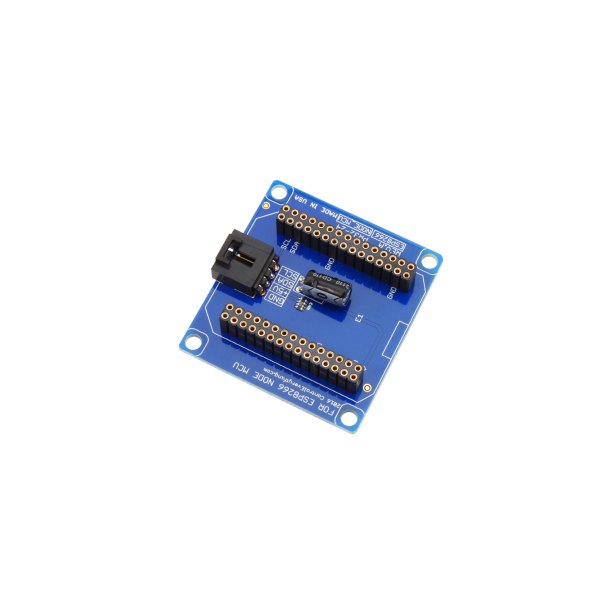

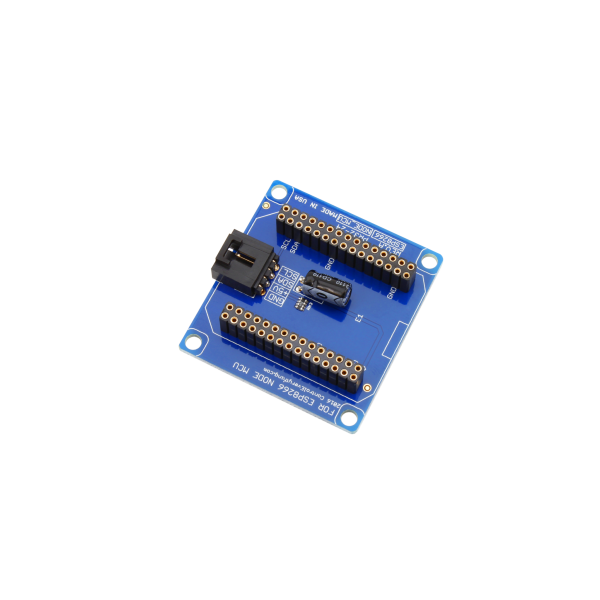

NCD PR32-24는 NodeMCU 버전 ESP8266에 NCD 제품 라인용 I2C 인터페이스를 더하는 I2C 쉴드(ESP8266 호스트 어댑터)입니다. 전원과 프로그래밍은 NodeMCU 보드에 달린 USB 포트가 맡습니다.
nodeLynk 마스터 어댑터 역할을 하므로 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이 같은 nodeLynk I2C 확장 장치를 체인으로 이어 붙일 수 있습니다. (주)테솔이 국내에 공식 공급합니다.
제품 자료
연결 도면과 자료
이 제품의 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
nodeLynk 확장
PR32-24에 이어 붙이는 I2C 장치
PR32-24 하나로 NodeMCU가 nodeLynk 체인의 호스트가 됩니다. 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 4-20mA·0-10V ADC/DAC, TTL 또는 절연 GPIO 모듈을 납땜 없이 추가합니다.

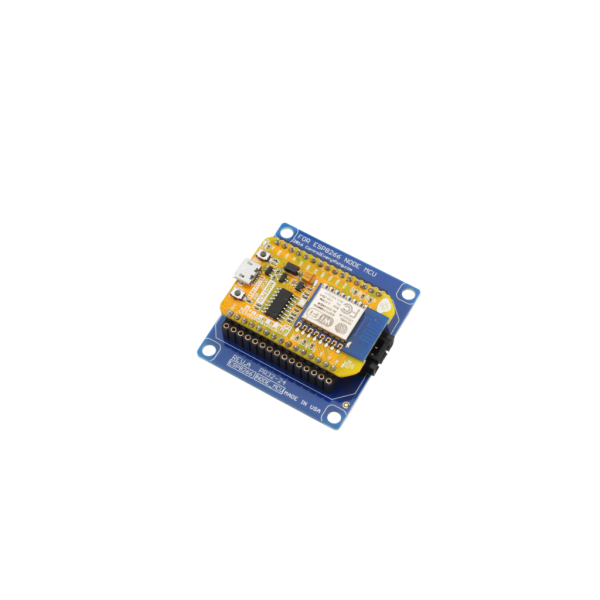

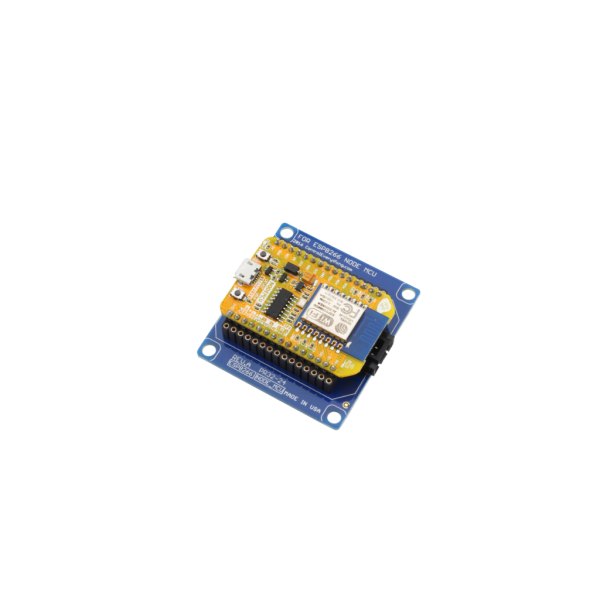

NodeMCU 위에 쉴드 장착
PR32-24는 NodeMCU 보드에 달린 USB 포트로 전원을 받고 프로그램을 올립니다. 쉴드에 장착한 뒤에도 같은 USB 케이블을 그대로 사용합니다.

사용 방법
PR32-24 NodeMCU 업로드와 I2C 설정
| 순서 | 할 일 |
|---|---|
| 1 | Arduino IDE Preferences의 Additional Board Manager URLs에 ESP8266 보드 패키지 주소를 입력하세요. |
| 2 | Boards Manager에서 esp8266 플랫폼을 설치하고 NodeMCU 보드를 선택합니다. |
| 3 | NodeMCU 보드를 쉴드에 장착한 뒤 보드의 USB 포트를 PC에 연결하세요. |
| 4 | 스케치에 Wire.begin(4,5);를 넣어 I2C 핀을 GPIO 4번과 5번으로 설정하세요. |
| 5 | 업로드한 뒤 연결한 nodeLynk 장치의 반응으로 동작을 확인하세요. |
| 설정값·명령 | 용도 |
|---|---|
| https://arduino.esp8266.com/stable/package_esp8266com_index.json | ESP8266 보드 패키지 주소 |
| Wire.begin(4,5); | Rev A 기준 I2C 설정 |
PR32-22·23의 2번·14번과 핀이 다르므로 스케치를 옮겨 쓸 때 Wire 설정을 바꿔야 합니다.
사양
PR32-24 구성 정보
| 항목 | 사양 |
|---|---|
| 대상 보드 | NodeMCU ESP8266 (별도 준비) |
| 형태 | I2C 쉴드 (nodeLynk 마스터 어댑터) |
| I2C | Rev A 기준 GPIO 4번, 5번 |
| USB | NodeMCU 보드의 USB 포트 사용 (전원 · 프로그래밍) |
| 프로그래밍 | Arduino IDE · Arduino Wire 언어 |
| 확장 | nodeLynk I2C 장치 체인 |
| 활용 | 릴레이 제어 · 전류 모니터링 · FET 제어 확장 |


함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
같은 계열
PR32-24와 나란히 보는 ESP8266 어댑터
- PR32-22 — Huzzah 보드용 I2C 쉴드(I2C 핀 2·14)
- PR32-23 — Huzzah 보드를 NCD 호스트 장치에 꽂는 어댑터
- PR32-26 — 보드 일체형 Wi-Fi 통신 모듈
관련 제품
PR32-24와 짝을 이루는 NCD 통신 제품
- NCD 통신 오버레이 쉴드 어댑터 (PR32-20 · PR32-19 · PR32-32 · PR19-19)
- NCD Web-i 이더넷 웹 릴레이 모듈 (ProXR · Fusion)
- Particle Photon Wi-Fi IoT 통신 모듈 (PRphoton)
- WiPy2.0 IoT 통신 모듈 (Wi-Fi · Bluetooth)
PR32-24와 PR32-22는 핀이 같습니까?
아니요, 다릅니다. PR32-24는 Rev A 기준 GPIO 4번과 5번, PR32-22는 2번과 14번이므로 스케치의 Wire.begin 값을 각각 맞추세요.
PR32-24에 어떤 장치를 이어 붙일 수 있습니까?
nodeLynk 체인에 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, ADC/DAC, GPIO 모듈을 붙일 수 있습니다.
PR32-24에는 USB 포트가 따로 있습니까?
NodeMCU 보드의 USB 포트를 사용합니다. 전원 공급과 프로그래밍을 이 포트로 처리합니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
PR32-24와 PR32-22는 핀이 같습니까?
아니요, 다릅니다. PR32-24는 Rev A 기준 GPIO 4번과 5번, PR32-22는 2번과 14번이므로 스케치의 Wire.begin 값을 각각 맞추세요.
-
PR32-24에 어떤 장치를 이어 붙일 수 있습니까?
nodeLynk 체인에 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, ADC/DAC, GPIO 모듈을 붙일 수 있습니다.
-
PR32-24에는 USB 포트가 따로 있습니까?
NodeMCU 보드의 USB 포트를 사용합니다. 전원 공급과 프로그래밍을 이 포트로 처리합니다.
