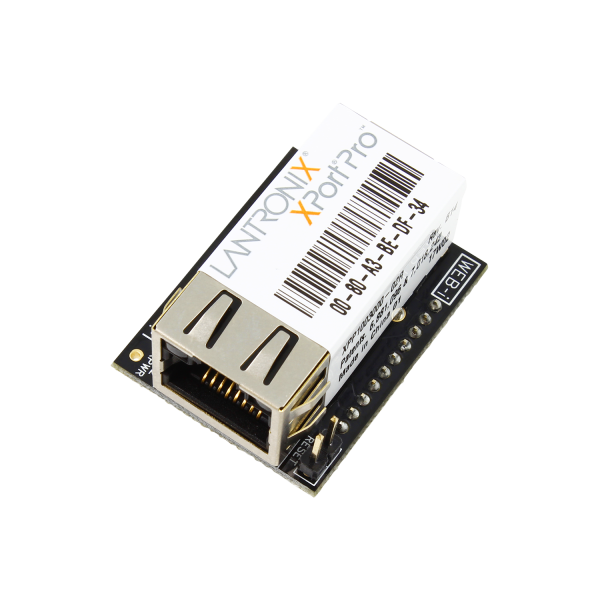

NCD WEB-i-Fusion 이더넷 통신 모듈 웹 페이지 WebRelay 인터페이스 (Fusion 버전)

NCD WEB-i-Fusion 이더넷 통신 모듈 웹 페이지 WebRelay 인터페이스 (Fusion 버전)

MODEL
WEB-i-Fusion
브랜드
NCD
제품문의 구매하기

NCD 릴레이를 웹 브라우저에서
켜고 끄는 이더넷 모듈

NCD WEB-i-ProXR · WEB-i-Fusion

견적 받기

NCD 국내 정식 공급 파트너

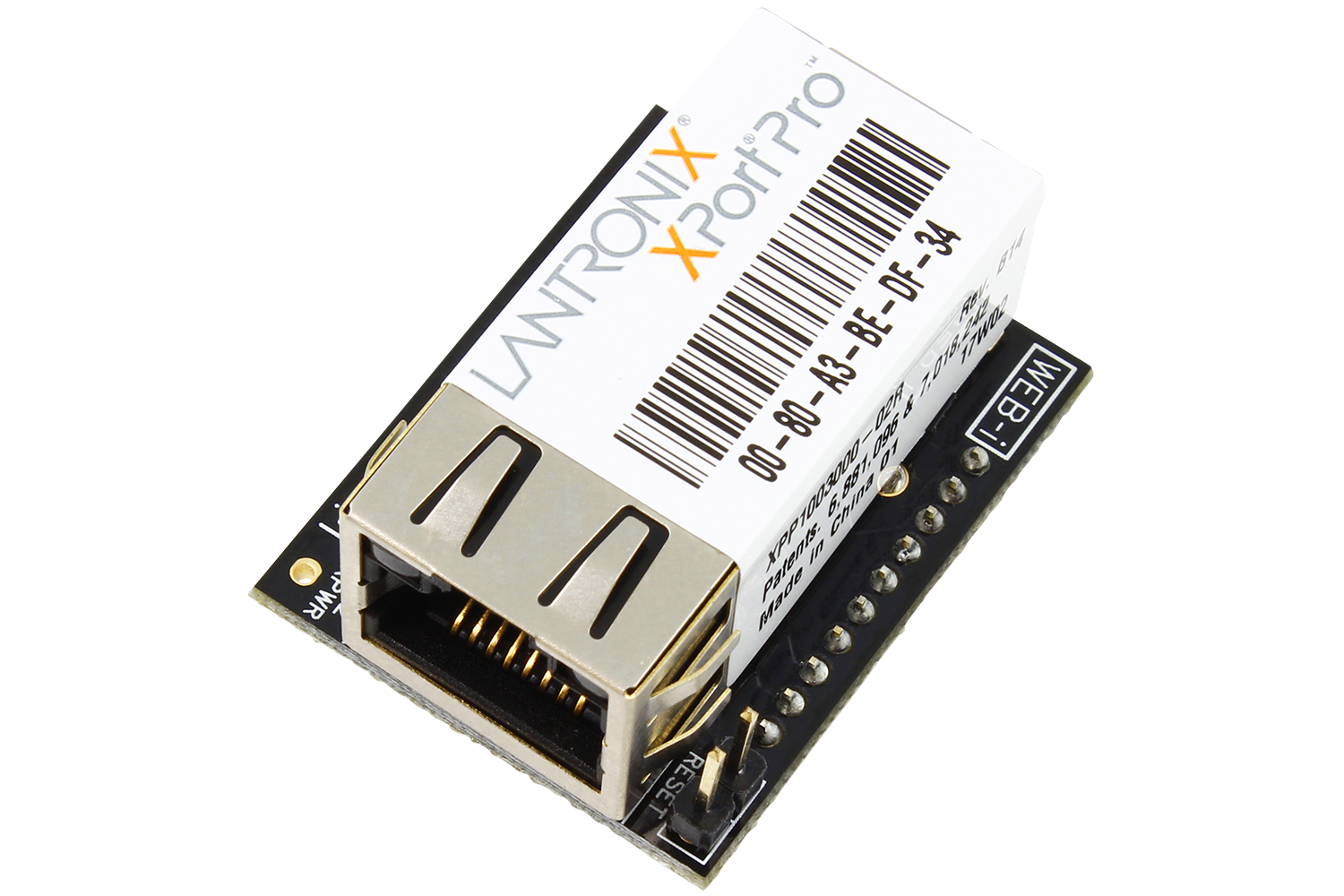

NCD WEB-i-ProXR · WEB-i-Fusion은 NCD 릴레이 컨트롤러를 웹 페이지에서 제어하는 WebRelay 인터페이스 이더넷 모듈입니다. 사용하는 컨트롤러 계열에 따라 ProXR 버전과 Fusion 버전 중에서 선택합니다.

웹 브라우저가 있는 기기라면 인터넷이나 LAN 어디에서든 릴레이를 켜고 끌 수 있습니다. 모듈에는 Web-i 펌웨어가 사전 탑재되어 있으며, 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

8채널

아날로그-디지털 변환 입력

웹 브라우저

제어 화면

12 V

보드 전원 방식

2종

ProXR · Fusion 버전

특징

웹 페이지로
릴레이 제어

핵심 특징현장에서 달라지는 점
인터넷과 LAN 제어인터넷에 연결된 곳이라면 어디서든 장치를 제어하고, 같은 네트워크 안에서는 라우터에서 확인한 IP로 접속합니다.
웹 페이지 명령켜기와 끄기부터 타이밍 명령까지 웹 페이지에서 전송합니다.
DHCP · 고정 IPDHCP와 고정 IP 주소를 모두 지원하므로 네트워크 환경에 따라 선택합니다.
비밀번호 보안비밀번호를 설정해 장치 접속을 보호합니다.
8채널 아날로그 입력8채널 8/10비트 아날로그-디지털 변환으로 센서 값을 웹 화면에서 확인합니다.
ProXR 명령 세트 호환기존 ProXR 명령 세트를 그대로 사용하므로 사용 중인 제어 프로그램을 그대로 유지합니다.

접속 방법

모듈 MAC 주소로
원격 접속

인터넷 접속에는 장치에 표기된 MAC 주소를 사용하며, 라우터에서 포트 포워딩을 설정해야 합니다. 같은 LAN에서는 라우터에서 확인한 IP 주소로 접속하고, 휴대폰 브라우저에 북마크해 두면 앱처럼 열립니다.

웹 화면에서 릴레이 제어

웹 페이지에서 릴레이를 켜고 끄는 명령을 보내고, 8채널 아날로그 입력 값도 같은 화면에서 확인합니다. 모듈은 CAT-5 케이블로 라우터에 연결하며 전원은 보드의 12 V를 사용합니다.

사용 방법

WEB-i WebRelay 모듈
IP 찾기와 웹 화면 제어 순서

Web-i 모듈은 NCD Base Station 소프트웨어로 네트워크에서 찾은 뒤 웹 브라우저에서 릴레이를 제어합니다. 웹 화면의 Console 페이지에서는 명령을 하나씩 보낼 수 있고, TCP/IP 소켓 연결은 포트 2101로 받습니다.

소프트웨어·도구하는 일
NCD Base StationNetwork 연결 설정에서 Web-i 모듈 검색, MAC 주소별 목록 표시
웹 브라우저 (Firefox, Google Chrome 권장)Relays, A/D, My Page, Console, Network, Configure 페이지로 제어와 설정
FTP 클라이언트 (예: FileZilla)선택 사항. 모듈의 웹 페이지 편집

처음 연결하는 순서

순서할 일
1모듈을 일반 이더넷 케이블로 라우터에 연결하세요. 이더넷 스위치에는 연결하지 않습니다.
212V DC 안정화 전원을 연결합니다.
3Base Station을 실행해 Network 연결 설정을 고르면 Web-i 모듈이 MAC 주소별로 나열됩니다.
4모듈 라벨의 MAC 주소와 같은 항목을 더블클릭하거나 표시된 IP 주소를 브라우저에 입력하세요.
5사용자 이름 webi로 로그인한 뒤 Relays 페이지에서 릴레이를 켜고 끄며 동작을 확인합니다.
6고정 IP가 필요하면 Configure 페이지에서 라우터 범위 안의 빈 주소를 지정하고 Reboot를 선택하세요.

외부에서 접속하려면 라우터에서 외부 포트 8080(기본값)을 Web-i IP의 포트 80으로 포워딩하세요. Base Station에서 모듈이 검색되지 않으면 포트 13000과 13001이 막혀 있지 않은지 확인하고, 통신이 끊겼을 때는 PRG/RUN 점퍼를 PRGM으로 옮기면 DHCP로 돌아갑니다.

사양

Web-i 2개 모델
비교 사양

항목WEB-i-ProXRWEB-i-Fusion
호환 컨트롤러ProXR · ProXR Lite · Taralist 시리즈Fusion 시리즈
명령 세트ProXR 명령 세트와 호환ProXR 명령 세트와 호환
아날로그 입력8채널 8/10비트 아날로그-디지털 변환8채널 8/10비트 아날로그-디지털 변환
구성품Web-i WebRelay 빠른 시작 가이드해당 없음

시리즈 공통 사양

항목사양
접속인터넷 또는 LAN · 모듈 MAC 주소로 접속 (라우터 포트 포워딩 필요)
네트워크DHCP · 고정 IP · 비밀번호 보안
전원보드에서 공급 · 12 V
연결 케이블표준 CAT-5 케이블로 라우터 연결
펌웨어Web-i 펌웨어 사전 탑재

활용 분야

원격으로 장비를
켜고 끄는 현장

  • 외부 릴레이 제어 — 외부에서 장비 전원을 켜고 끕니다.
  • 현장 상태 확인 — 휴대폰 웹 페이지로 릴레이 상태를 확인합니다.
  • 사무실·가정 자동화 — 같은 LAN의 조명이나 펌프를 웹으로 제어합니다.
  • 아날로그 입력 수집 — 8채널 아날로그 입력을 웹 화면에서 확인합니다.

선택 가이드

컨트롤러 계열별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
ProXR · ProXR Lite · Taralist 컨트롤러를 쓸 때WEB-i-ProXRProXR 계열 컨트롤러에 맞는 버전입니다.
Fusion 시리즈 컨트롤러를 쓸 때WEB-i-FusionFusion 시리즈 컨트롤러에 맞는 버전입니다.
무선으로 묶고 싶을 때WI-FI_INT_ANTENNA · WI-FI_EXT_ANTENNA유선 이더넷 대신 Wi-Fi 네트워크로 연결합니다.

구성·옵션

전원 옵션과
구성품

구성품옵션별매품번
모듈 본체 · Web-i WebRelay 빠른 시작 가이드보드 12 V 배선벽면 어댑터 타입 전원 공급 장치WEB-i-ProXR
모듈 본체보드 12 V 배선벽면 어댑터 타입 전원 공급 장치WEB-i-Fusion
