저농도 일산화탄소와 가연성 가스 감지
NCD PR2C-11 MQ-9 일산화탄소·가연성 가스 센서 I2C 미니 모듈 모델 : PR2C-11 센서 : MQ-9 일산화탄소 : 10~1,000ppm
견적 받기NCD 한국 독점 공급 파트너

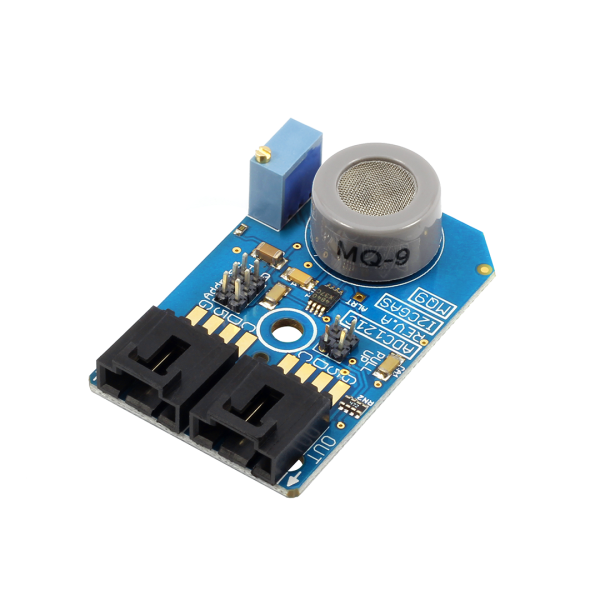

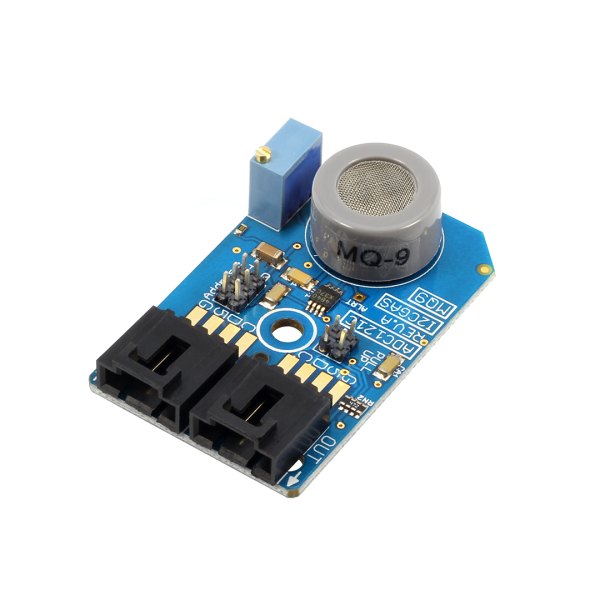

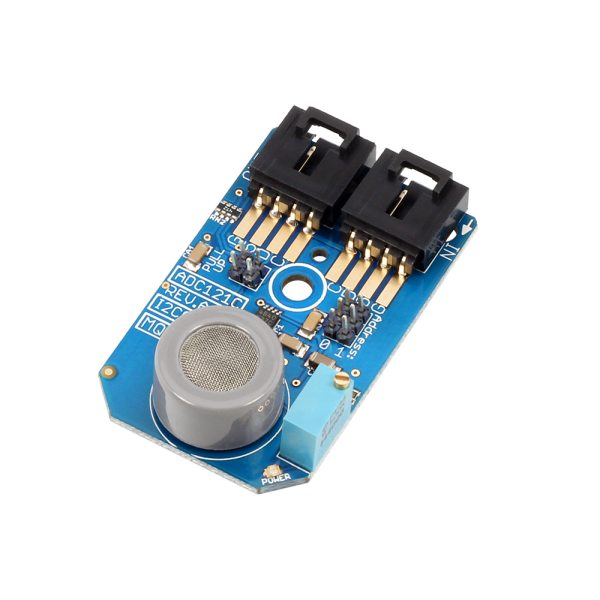

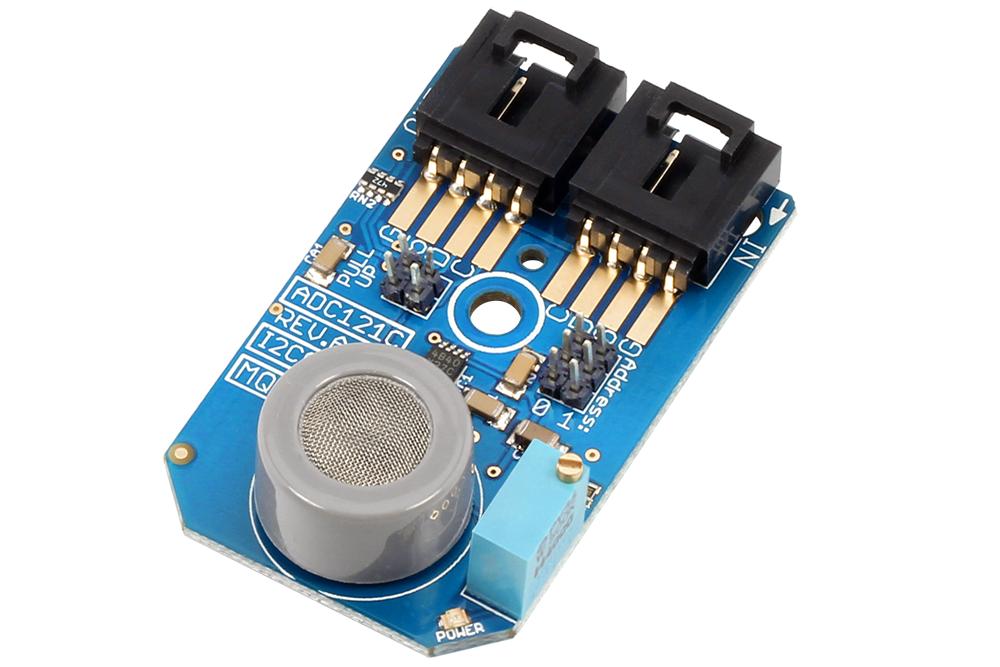

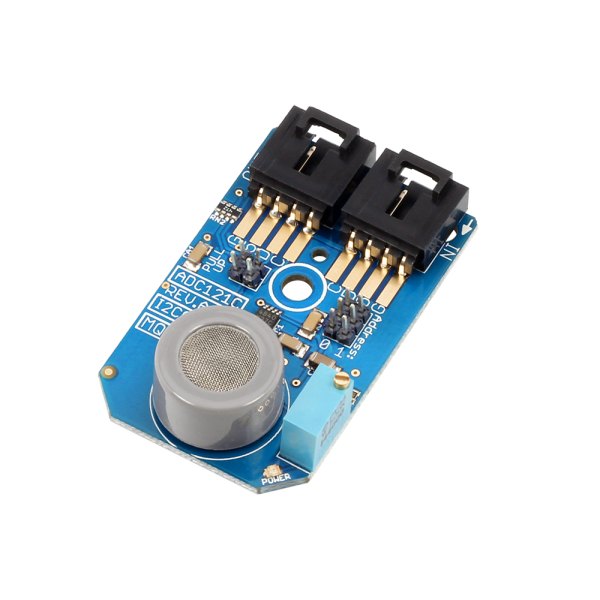

NCD PR2C-11은 일산화탄소 10~1,000ppm과 가연성 가스 100~10,000ppm을 감지하는 MQ-9 센서와 ADC121C 12비트 변환기를 갖춘 일산화탄소·가연성 가스 센서 I2C 미니 모듈(MQ-9 Carbon Monoxide Combustible Gas Sensor I2C Mini Module)입니다. 일산화탄소 하한이 10ppm이라 PR2C-9(MQ-7)보다 낮은 농도까지 읽습니다. (주)테솔이 국내에 공식 공급합니다.
권장 예열은 48시간 이상으로 PR2C-9와 같습니다. 센서 출력은 I2C 디지털 값이므로 호스트에는 I2C 포트만 있으면 됩니다.
제품 자료
연결 도면과 샘플 코드
이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
특징
PR2C-11의 두 가지 감지 대상
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 일산화탄소 하한 10ppm | 10~1,000ppm 범위를 읽으며 PR2C-9보다 낮은 농도 쪽을 다룹니다. |
| 가연성 가스 감지 | 가연성 가스는 100~10,000ppm 범위입니다. |
| I2C 디지털 출력 | ADC121C가 12비트로 변환한 값을 I2C로 수집합니다. |


사양
PR2C-11 감지 범위와 사양
| 항목 | 사양 |
|---|---|
| 모델 | PR2C-11 |
| 센서 | MQ-9 |
| 일산화탄소 | 10~1,000ppm |
| 가연성 가스 | 100~10,000ppm |
| 권장 예열 | 48시간 이상 |
| 변환기 | ADC121C, 분해능 12비트 |
| 연결 수 | I2C 포트 하나에 최대 9개(주소 점퍼 2개) |
| 전류 | 측정값 139 mA, 센서당 150 mA 이상 공급 |
| 전원·풀업 | 5VDC, 자체 포트 연결 시 4.7K 점퍼로 풀업 선택 |

예열·전원
MQ-9 예열 48시간과 PR2C-11 전원
PR2C-11의 MQ-9 센서는 48시간 이상 예열해야 안정된 값이 나옵니다. 시험 일정은 전원 투입 시점부터 거꾸로 계산해 잡으세요. 이상적인 감지 조건은 20 °C ±2 °C, 습도 65% ±5%이며 전원은 센서당 150 mA 이상입니다.
활용 분야
일산화탄소 저농도 기록에 쓰는 PR2C-11
- 일산화탄소 실험 — MQ-9로 낮은 농도 구간의 변화를 로그로 남깁니다.
- 가스 종류별 반응 시험 — 같은 환경에서 센서별 반응을 비교해 용도에 맞는 센서를 고릅니다.
제품 상세 이미지

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR2C-11과 같은 계열 모델
- PR2C-4 — MQ-2 센서, LPG·프로판 200~5,000ppm을 비롯한 가연성 가스 5종 감지
- PR2C-5 — MQ-3 센서, 알코올 0.05~10 mg/L 감지
- PR2C-6 — MQ-4 센서, 메탄·천연가스 200~10,000ppm 감지
- PR2C-7 — MQ-5 센서, LPG·LNG·이소부탄·프로판 도시가스 200~10,000ppm 감지
- PR2C-8 — MQ-6 센서, 이소부탄·LNG·LPG 프로판 200~10,000ppm 감지
- PR2C-9 — MQ-7 센서, 일산화탄소 20~2,000ppm 감지, 예열 48시간 이상
- PR2C-10 — MQ-8 센서, 수소 100~10,000ppm 감지
- PR2C-12 — MQ131 센서, 오존 10~1,000ppm 감지
- PR2C-13 — MQ-135 센서, 암모니아·벤젠·알코올 감지
관련 제품
PR2C-11과 묶어 보는 NCD I2C 모듈
- NCD 홀 효과 센서 + ADC121C I2C 미니 모듈 (PR3-7 ~ PR3-15)
- NCD 온습도 센서 I2C 미니 모듈 (PR2-12 ~ PR2-21 · PR10-7 · PR2C-14)
- NCD I2C ADC 미니 모듈 (AD7999 · ADC081C · ADC121C021 · ADS7830)
PR2C-11과 PR2C-9의 일산화탄소 감지 범위는 어떻게 다릅니까?
PR2C-11은 10~1,000ppm, PR2C-9는 20~2,000ppm입니다. 낮은 농도를 다룰 때는 PR2C-11이 맞습니다.
PR2C-11은 어떤 가스를 감지합니까?
일산화탄소 10~1,000ppm과 가연성 가스 100~10,000ppm입니다.
PR2C-11의 권장 예열 시간은 얼마입니까?
48시간 이상입니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
PR2C-11과 PR2C-9의 일산화탄소 감지 범위는 어떻게 다릅니까?
PR2C-11은 10~1,000ppm, PR2C-9는 20~2,000ppm입니다. 낮은 농도를 다룰 때는 PR2C-11이 맞습니다.
-
PR2C-11은 어떤 가스를 감지합니까?
일산화탄소 10~1,000ppm과 가연성 가스 100~10,000ppm입니다.
-
PR2C-11의 권장 예열 시간은 얼마입니까?
48시간 이상입니다.
