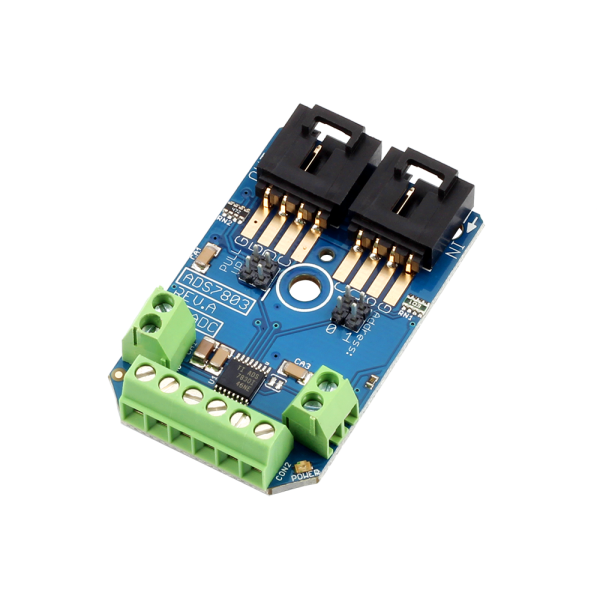

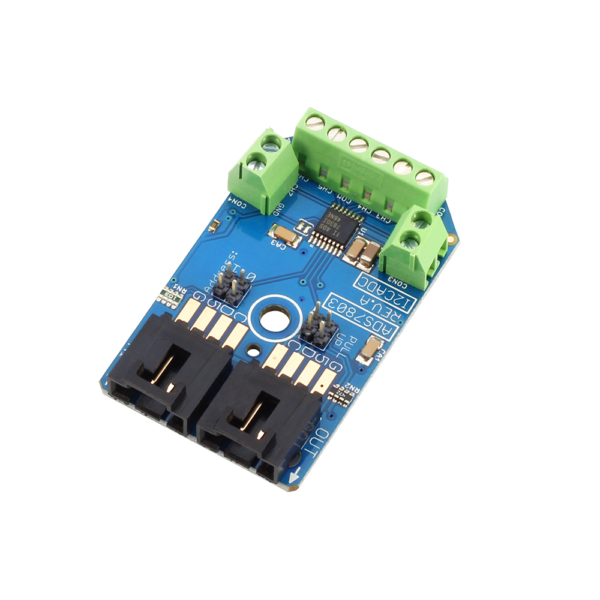

NCD PR2C-2 ADS7830 8 채널 8 비트 고속 아날로그-디지털 컨버터 I2C 미니 모듈

NCD PR2C-2 ADS7830 8 채널 8 비트 고속 아날로그-디지털 컨버터 I2C 미니 모듈

MODEL
PR2C-2
브랜드
NCD
제품 자료
제품문의 구매하기

변환 속도나 채널 수를 골라
센서 전압을 읽는 ADC 모듈

NCD AD7999 · ADC081C · ADC121C021 · ADS7830 ADC 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD AD7999·ADC081C·ADC121C021·ADS7830 I2C ADC 미니 모듈(I2C ADC Module)은 채널 수 1~8개, 분해능 8~12비트의 아날로그-디지털 변환기를 I2C로 읽어, 계측 장치의 센서 출력과 저항성 센서 신호를 디지털 값으로 수집하는 보드입니다.

ADC121C021은 초당 188.9K샘플로 4종 중 가장 빠르고 ADS7830은 8채널로 입력이 가장 많으므로, 속도가 중요한지 채널 수가 중요한지에 따라 모델을 고르세요. ADC081C와 ADC121C021은 포트당 9개까지 연결할 수 있습니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

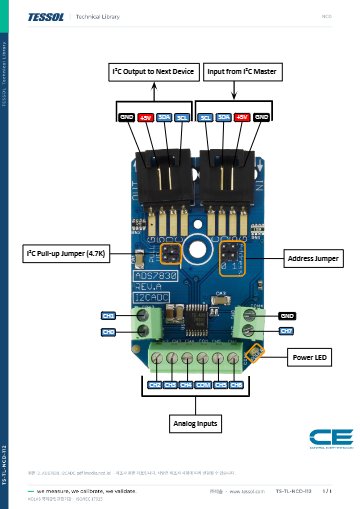

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

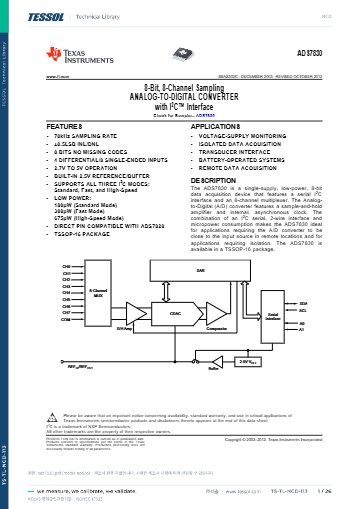

데이터시트와 도면

소프트웨어와 코드

188.9K

ADC121C021 변환 속도(샘플/초)

8채널

ADS7830 단일 종단 입력 수

9개

ADC081C · ADC121C021 포트당 연결 수

0x29

AD7999 고정 I2C 주소

특징

속도·채널·분해능이
다른 4종 구성

핵심 특징현장에서 달라지는 점
고속 변환(ADC121C021)초당 188.9K샘플로 빠르게 변하는 전압을 놓치지 않고 읽습니다.
8채널 입력(ADS7830)단일 종단 8채널로 센서 여러 개를 한 모듈에서 받아 배선과 주소 사용량을 줄입니다.
차동 4채널 모드(ADS7830)차동 입력 4채널로 설정하면 단극과 양극 전압을 모두 측정합니다.
분해능 선택(AD7999)기본 8비트이며 10·12비트로도 제작하므로 필요한 분해능을 선택할 수 있습니다.
외부 기준 전압(AD7999)마지막 채널을 외부 기준 전압 입력으로 바꿔 기준 전압이 필요한 센서를 읽습니다.
입력 바이어스 패드(ADC121C021)풀업·풀다운 저항 자리가 있어 광 센서와 서미스터 같은 저항성 센서를 직접 받습니다.

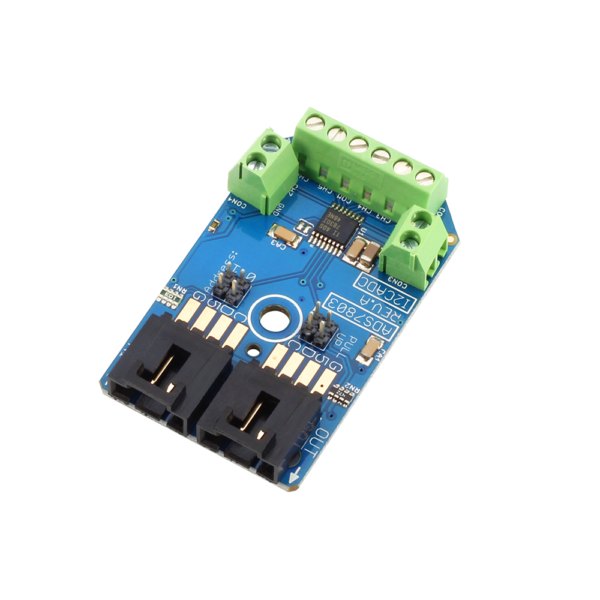

NCD PR2C-2 - 녹색 단자대와 I2C 커넥터가 있는 아날로그 입력 모듈
녹색 단자대와 I2C 커넥터가 있는 아날로그 입력 모듈

속도·분해능

변환 속도와
분해능의 균형

AD7999는 4채널을 초당 22.5K샘플로, ADC081C는 8비트를 초당 22K샘플로, ADS7830은 3.4MHz 통신 속도에서 초당 70K샘플로 읽습니다. 12비트 단일 채널은 ADC121C021이 초당 188.9K샘플로 가장 빠릅니다. 분해능이 높을수록 같은 전압 범위를 더 잘게 나누므로 정밀도가 우선이면 ADC121C021을, 채널 수가 우선이면 ADS7830을 고릅니다.

저항성 센서 직접 연결

ADC121C021의 입력 바이어스 패드에 풀업 또는 풀다운 저항을 실장하면 광 센서와 서미스터, 가변 저항기를 3단자 커넥터에 직접 연결해 전압 분배 회로를 구성합니다. 입력 범위는 0-5VDC이므로 분배 후 전압이 5V를 넘지 않게 설계합니다.

주소·확장

모델별 포트당
연결 수와 주소

AD7999는 고정 주소 0x29라 포트당 1개만 연결합니다. ADC081C는 주소 입력 2개로 9개까지, ADC121C021은 점퍼 2개로 9개까지 연결하며 시작 주소는 0x50입니다. ADS7830은 주소 입력선 2개로 4개를 공유합니다. 같은 버스에 여러 종을 섞을 때는 모델별 주소 범위가 겹치지 않는지 먼저 확인하세요.

사양

I2C ADC 4종
비교와 공통 사양

모델칩채널 · 분해능변환 속도포트당 연결 수 · 주소
PR1-46AD79994채널 · 8/10/12비트 (기본 8비트)초당 22.5K샘플1개 · 고정 주소 0x29
PR1-45ADC081C1채널 · 8비트초당 22K샘플9개 (주소 입력 2개)
PR13-7ADC121C0211채널 · 12비트초당 188.9K샘플9개 (점퍼 2개) · 시작 주소 0x50
PR2C-2ADS78308채널 단일 종단 또는 4채널 차동 · 8비트3.4MHz에서 초당 70K샘플4개 (주소 입력선 2개)

시리즈 공통 사양

항목사양
입력 범위0-5VDC (ADC081C · ADC121C021)
기준 전압AD7999 5V 기준 전압 (마지막 채널을 외부 기준 전압 입력으로 선택 가능)
샘플링 방식AD7999 내부 트랙 앤 홀드 증폭기
입력 방식ADS7830 단일 종단 8채널 또는 차동 4채널 · ADC081C 단일 또는 차동 구성
최대 통신 속도AD7999 · ADC081C · ADS7830 3.4MHz
입력 연결ADC121C021 3단자 커넥터
AD7999 분해능 옵션8비트 기본, 10비트 · 12비트는 별도 제작
호스트 호환 (ADC121C021)Raspberry Pi · Arduino · Particle Photon/Electron
전원5VDC (I2C 버스 커넥터)
풀업 저항온보드 4.7K 점퍼 선택
케이블ADC121C021 I2C 케이블 포함

활용 분야

센서 출력을 읽는
계측 현장

  • 아날로그 센서 모니터링 — 계측 장치의 센서 출력을 디지털 값으로 읽어 기록합니다.
  • 저항성 센서 측정 — 광 센서, 서미스터, 가변 저항기를 ADC121C021에 연결해 읽습니다.
  • 다채널 신호 수집 — ADS7830 한 모듈로 입력 8개를 받습니다.
  • 고속 신호 기록 — ADC121C021로 빠르게 변하는 전압을 초당 188.9K샘플로 읽습니다.

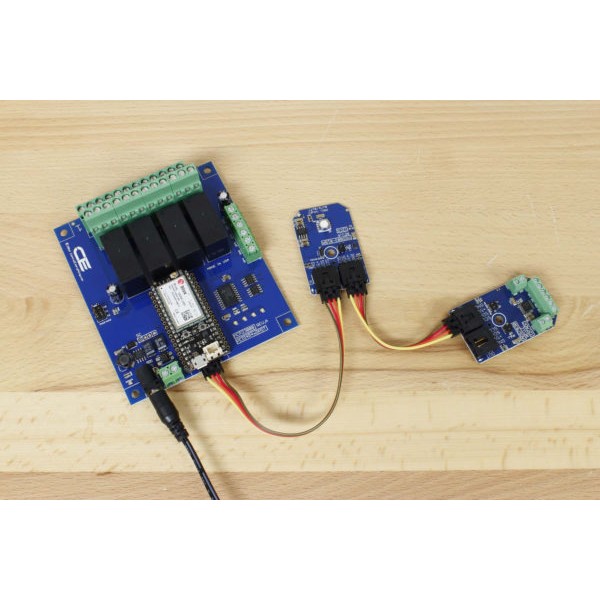

NCD PR2C-2 - 릴레이 컨트롤러에 입력 모듈을 케이블로 연결한 모습
릴레이 컨트롤러에 입력 모듈을 케이블로 연결한 모습

선택 가이드

채널 수와 속도에 맞는
모델 선택

이럴 때 (채널·속도)권장 모델선택 이유
4채널이고 10·12비트 분해능이 필요할 때PR1-46 (AD7999)채널 4개에 분해능을 8·10·12비트로 제작할 수 있습니다.
1채널 8비트로 빠른 변환이 필요할 때PR1-45 (ADC081C)초당 22K샘플로 읽고 포트당 9개까지 연결할 수 있습니다.
1채널 12비트 고속 측정이 필요할 때PR13-7 (ADC121C021)초당 188.9K샘플로 4종 중 가장 빠릅니다.
8채널 입력을 한 모듈에서 받을 때PR2C-2 (ADS7830)단일 종단 8채널 또는 차동 4채널로 설정할 수 있습니다.
16비트 정밀 측정이 필요할 때PR1-43 (ADS1115)분해능이 16비트이며 PGA 입력 범위를 지원합니다.

구성·옵션

기본 구성과
분해능 옵션

  • I2C 미니 모듈 1개 — PR1-46, PR1-45, PR13-7, PR2C-2 중 선택하며 ADC121C021은 I2C 케이블이 포함됩니다.
  • AD7999 분해능 옵션 — 8비트가 기본이고 10비트와 12비트는 별도 제작으로 구성합니다.
  • 호스트 보드용 I2C 쉴드·어댑터 — Arduino, Raspberry Pi 등에 맞춰 별도 구성합니다.

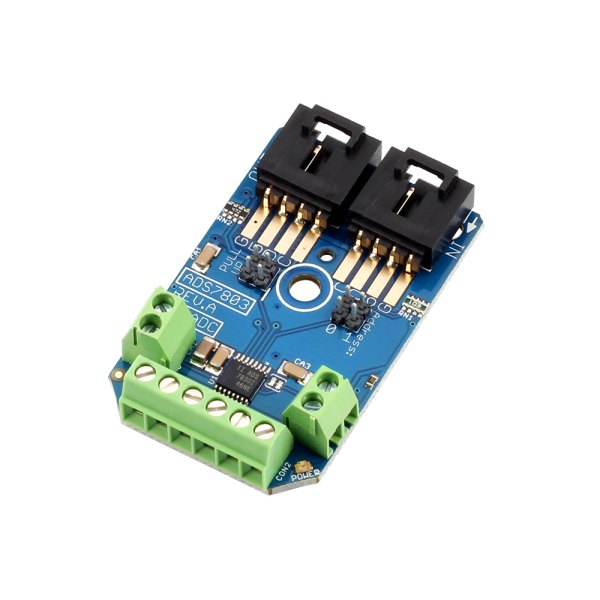

NCD PR2C-2 - 좌우 단자대가 보이는 아날로그 입력 모듈
좌우 단자대가 보이는 아날로그 입력 모듈
