포트 하나에 9개까지 붙이는 8비트 ADC

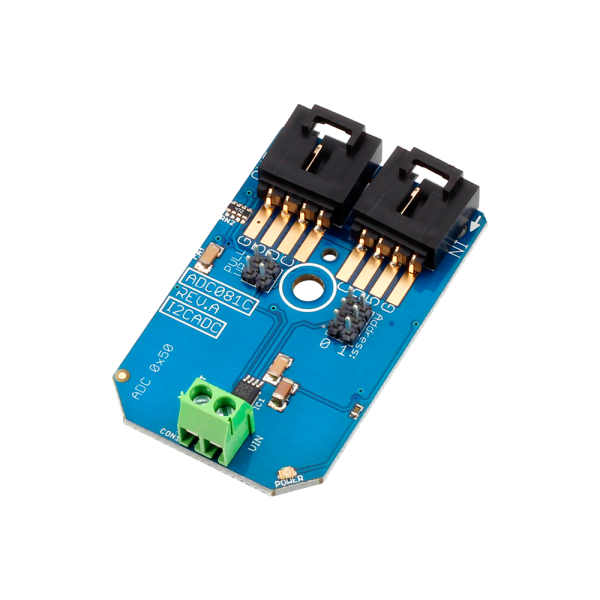

NCD PR1-45 ADC081C 8비트 1채널 고속 아날로그-디지털 변환기 I2C 미니 모듈 변환기 칩 : ADC081C 채널 수 : 1채널 분해능 : 8비트
견적 받기NCD 한국 독점 공급 파트너

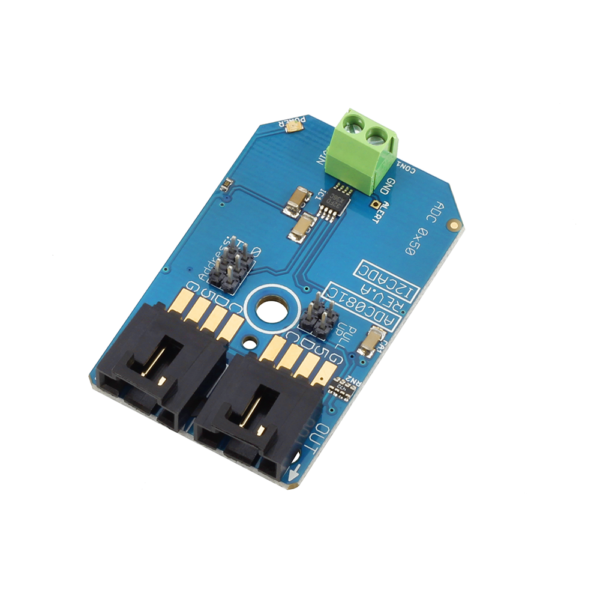

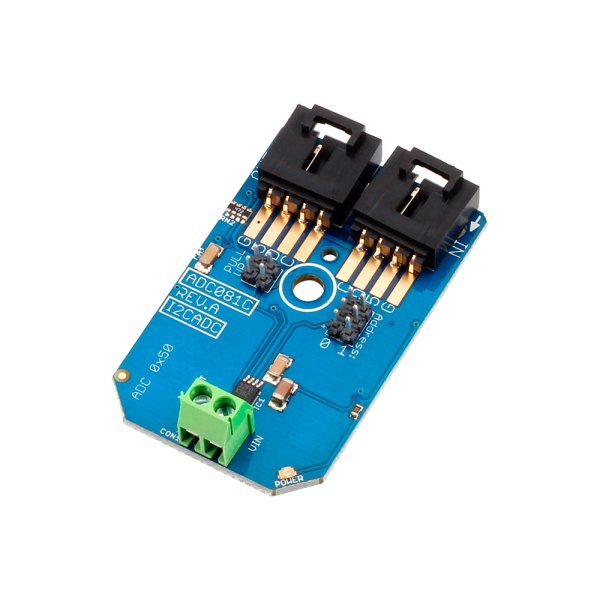

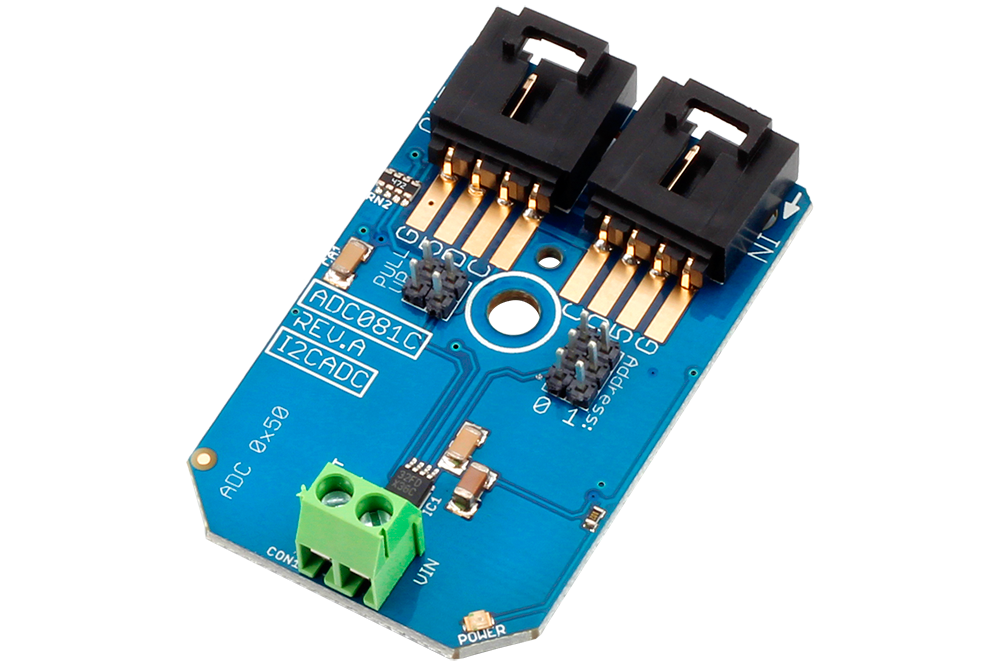

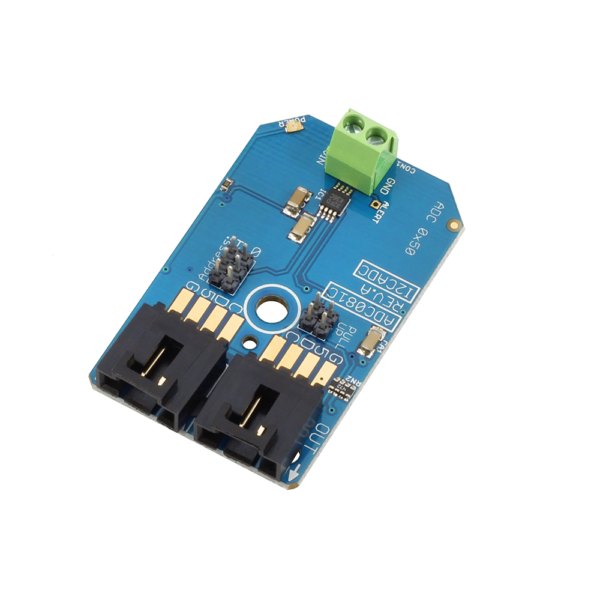

NCD PR1-45는 0-5VDC 입력을 8비트로 변환하는 ADC081C 1채널 고속 아날로그-디지털 변환기(ADC) I2C 미니 모듈(8-Bit High-Speed Analog to Digital Converter I2C Mini Module)입니다. 초당 22K샘플로 변환하며 아날로그 센서 모니터링과 계측에 맞춘 구성입니다. (주)테솔이 국내에 공식 공급합니다.
주소 입력 두 개로 플로팅 주소 체계를 구성해 한 I2C 포트에 9개까지 연결할 수 있습니다. 통신 속도는 최대 3.4MHz입니다.
제품 자료
연결 도면과 샘플 코드

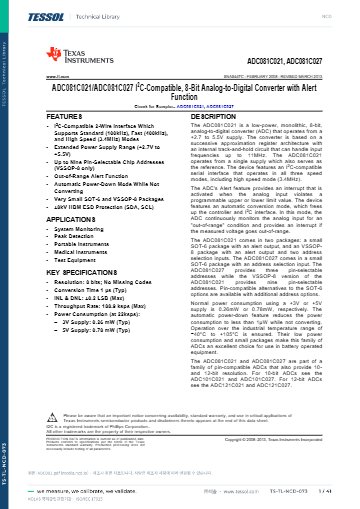

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
주소 체계
플로팅 주소로 9개를 묶는 방식
ADC081C는 주소 입력 두 개만으로 주소를 나누는 플로팅 주소 체계를 사용합니다. 그래서 한 포트에 최대 9개까지 연결하며, 센서 지점이 많은 계측에서 포트를 늘리지 않고 입력을 늘릴 수 있습니다. 설치 때는 모듈마다 주소 입력이 서로 다르게 설정됐는지 점검하세요.

입력과 속도
0-5VDC 입력과 3.4MHz 통신
입력 범위는 0-5VDC이며 8비트로 변환합니다. GND 기준 단일 입력 1채널이며 통신은 최대 3.4MHz까지 지원합니다.

사양
ADC081C PR1-45 사양
| 항목 | 사양 |
|---|---|
| 변환기 칩 | ADC081C |
| 채널 수 | 1채널 |
| 분해능 | 8비트 |
| 변환 속도 | 초당 22K샘플 |
| 입력 범위 | 0-5VDC |
| 입력 방식 | 단일 종단 1채널 (GND 기준) |
| 통신 속도 | 최대 3.4MHz |
| 포트당 연결 수 | 9개 (주소 입력 2개) |
| 작동 전압 | 5VDC |
| 풀업 저항 | 온보드 4.7K 점퍼 선택 |
| 연결 방식 | 4핀 플러그, 납땜 불필요 |
연결

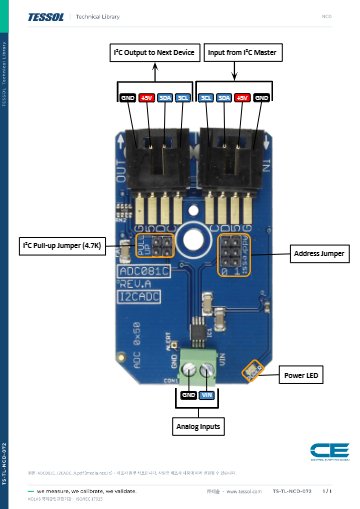

PR1-45 버스 연결과 주소 입력 설정
- 4핀 플러그로 다른 장치의 커넥터에 꽂거나 자체 I2C 포트에 배선합니다.
- 자체 I2C 포트에서는 온보드 4.7K 점퍼로 풀업을 선택합니다.
- 주소 입력 두 개를 설정해 모듈의 주소를 지정합니다.
활용 분야
센서 출력이 여러 곳인 계측 설비
- 아날로그 센서 모니터링 — 계측 장치의 센서 출력을 디지털 값으로 읽어 기록합니다.
- 다지점 측정 — 한 포트에 최대 9개를 연결해 측정 지점을 늘립니다.

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR1-45와 같은 계열 모델
- PR1-46 — AD7999, 4채널 8비트 기본, 고정 주소 0x29
- PR13-7 — ADC121C021, 1채널 12비트, 초당 188.9K샘플
- PR2C-2 — ADS7830, 단일 종단 8채널 또는 차동 4채널
PR1-45는 한 포트에 몇 개까지 연결할 수 있습니까?
9개까지입니다. 주소 입력 두 개를 이용한 플로팅 주소 체계 덕분입니다.
PR1-45의 분해능과 변환 속도는 얼마입니까?
8비트이고 초당 22K샘플입니다. 입력 범위는 0-5VDC입니다.
PR1-45와 PR13-7은 어떻게 다릅니까?
분해능과 속도입니다. PR1-45는 8비트에 초당 22K샘플이고 PR13-7(ADC121C021)은 12비트에 초당 188.9K샘플입니다.
제품 자료
FAQ 자주묻는 질문
-
PR1-45는 한 포트에 몇 개까지 연결할 수 있습니까?
9개까지입니다. 주소 입력 두 개를 이용한 플로팅 주소 체계 덕분입니다.
-
PR1-45의 분해능과 변환 속도는 얼마입니까?
8비트이고 초당 22K샘플입니다. 입력 범위는 0-5VDC입니다.
-
PR1-45와 PR13-7은 어떻게 다릅니까?
분해능과 속도입니다. PR1-45는 8비트에 초당 22K샘플이고 PR13-7(ADC121C021)은 12비트에 초당 188.9K샘플입니다.
