NCD PR32-22 Adafruit Huzzah ESP8266 통합 USB 및 I2C 포트 용 I2C 쉴드

MODEL
PR32-22
브랜드
NCD
제품 자료

Huzzah에 I2C 센서를⁣ 납땜 없이 잇는 쉴드

NCD PR32-22 I2C 쉴드 (Adafruit Huzzah ESP8266용)⁣ 형태 : I2C 쉴드⁣ 연결 대상 : NCD I2C 제품 라인⁣ I2C : 통합 I2C 확장 포트

견적 받기

NCD 한국 독점 공급 파트너

NCD PR32-22는 Adafruit Huzzah ESP8266 보드를 NCD I2C 제품 라인에 연결하는 I2C 쉴드(ESP8266 호스트 어댑터)입니다. 통합 USB 포트로 전원을 공급하고 프로그램을 올리며, nodeLynk 마스터 어댑터로서 I2C 장치 체인을 연결합니다.

스케치는 Arduino IDE와 Wire 라이브러리로 작성하므로 Arduino 코드 자산을 그대로 활용합니다. Huzzah 보드는 포함되지 않으므로 Adafruit에서 따로 구매하세요. (주)테솔이 국내에 공식 공급합니다.

Huzzah

대상 보드

USB 통합

전원 · 프로그래밍

2번 · 14번

Rev A I2C 핀

nodeLynk

마스터 어댑터

제품 자료

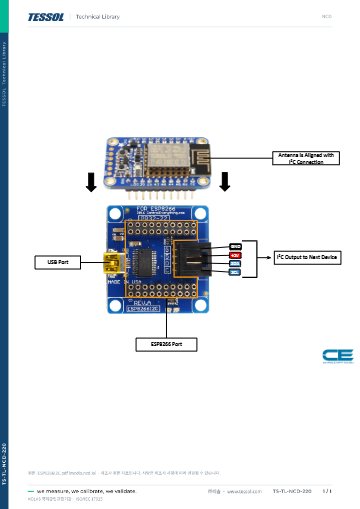

연결 도면과⁣ 자료

이 제품의 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

I2C

NCD I2C 제품 라인에 연결

USB

전원 공급과 프로그래밍

FT232RL

USB-UART 가상 COM 포트

Wi-Fi

PR32-26 통신 모듈 기능

사용 방법

PR32-22⁣ Arduino IDE 보드 설정과 I2C 핀

ESP8266 보드 패키지를 Arduino IDE에 설치한 뒤 USB로 스케치를 올립니다. PC와는 쉴드의 통합 USB 포트로 연결합니다.

순서할 일
1Preferences의 Additional Board Manager URLs에 ESP8266 보드 패키지 주소를 입력하세요.
2Boards Manager에서 esp8266 플랫폼을 설치하고 Tools > Board에서 사용 중인 Huzzah 보드를 선택하세요.
3Huzzah 보드를 쉴드에 장착하고 USB 케이블로 PC에 연결하면 COM 포트가 잡힙니다.
4스케치 setup()에 Wire.begin(2,14);를 넣어 I2C 핀을 맞추세요.
5업로드한 뒤 시리얼 모니터와 연결한 NCD I2C 장치의 반응으로 동작을 확인하세요.
설정값·명령용도
https://arduino.esp8266.com/stable/package_esp8266com_index.jsonAdditional Board Manager URLs에 넣는 ESP8266 보드 패키지 주소
Wire.begin(2,14);Rev A 기준 I2C 설정

주소와 핀 설정은 소프트웨어 버전과 보드 리비전에 따라 달라질 수 있으니 설치한 버전의 자료를 함께 확인하세요.

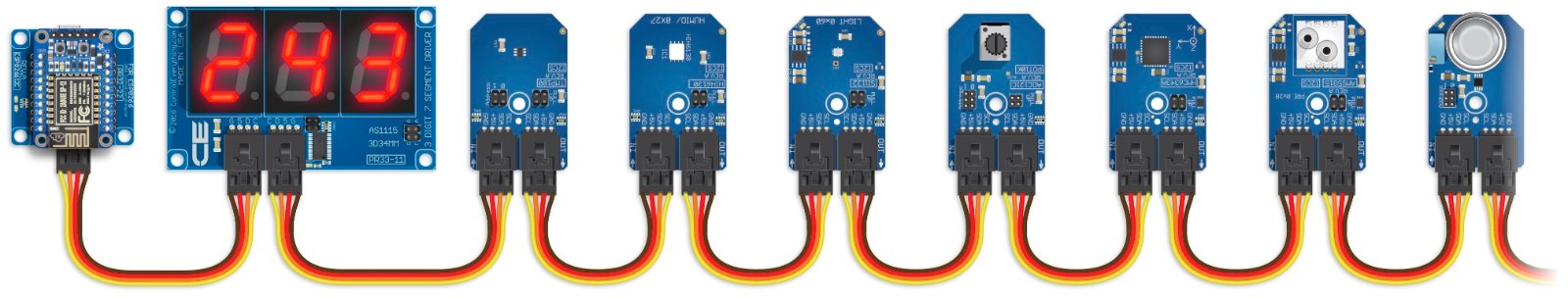

NCD PR32-22 - 표시창과 여러 센서 모듈을 케이블로 연결한 모습
표시창과 여러 센서 모듈을 케이블로 연결한 모습

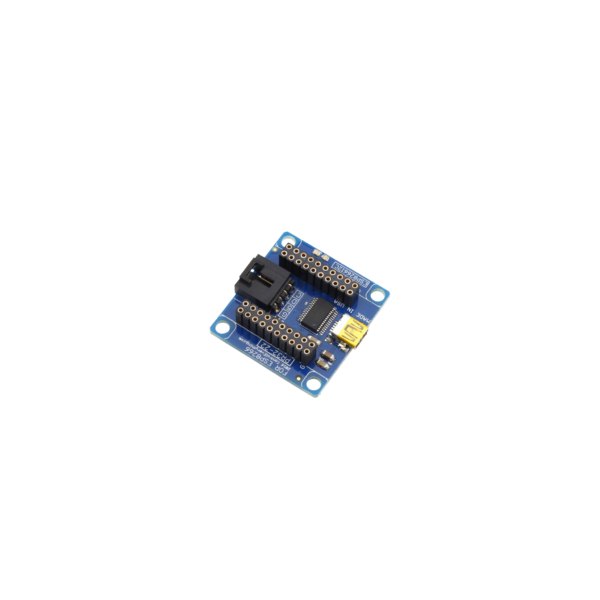

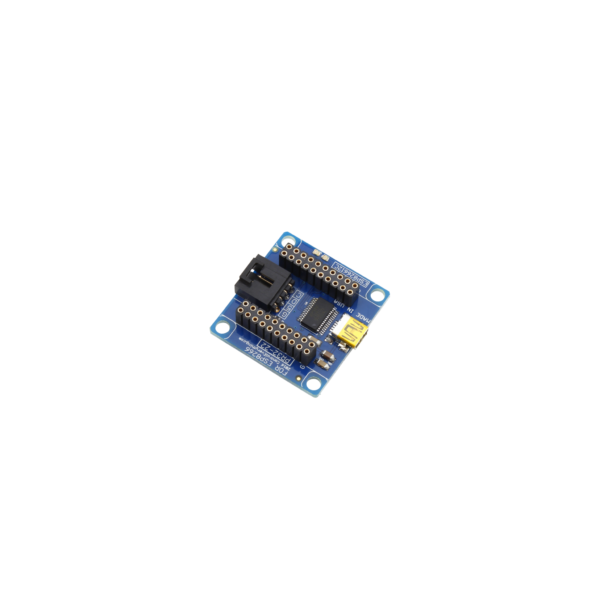

NCD PR32-22 - 미니 USB 포트가 있는 소형 쉴드 기판
미니 USB 포트가 있는 소형 쉴드 기판

사양

PR32-22 사양표

항목사양
대상 보드Adafruit Huzzah ESP8266 (별도 준비)
형태I2C 쉴드
연결 대상NCD I2C 제품 라인
I2C통합 I2C 확장 포트 · Rev A 핀 2번, 14번
USB통합 (전원 공급 · 프로그래밍)
프로그래밍Arduino IDE · Arduino Wire 언어
nodeLynk마스터 어댑터 (I2C 장치 체인 연결)
Wi-Fi장착한 Huzzah 보드의 기능 사용

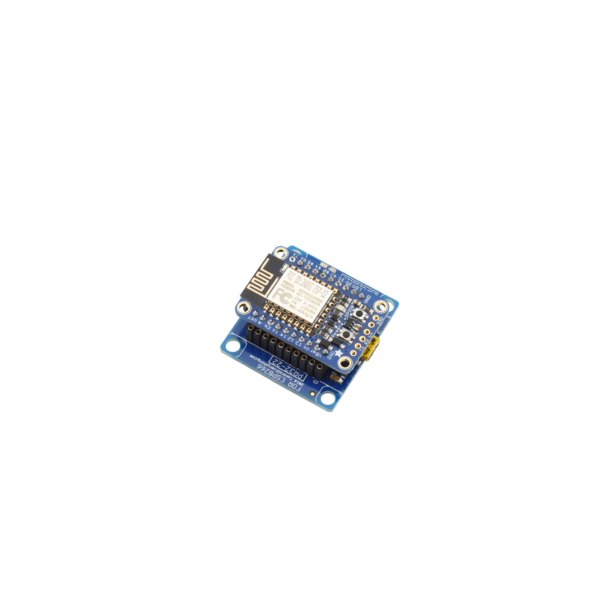

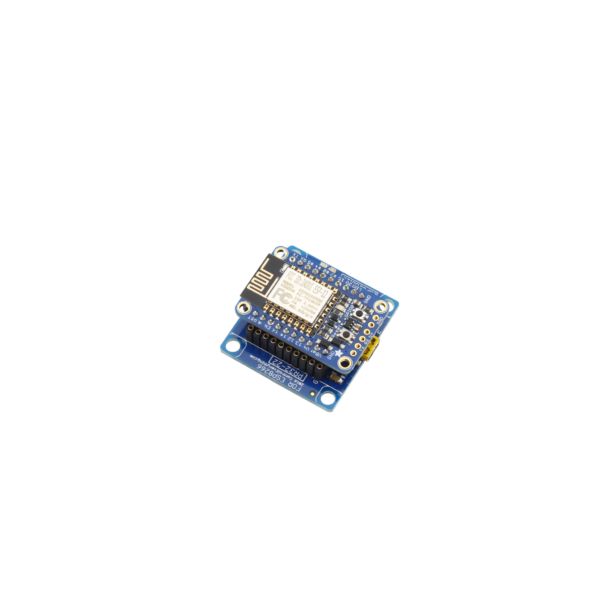

NCD PR32-22 - 무선 모듈이 장착된 소형 쉴드 기판
무선 모듈이 장착된 소형 쉴드 기판

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

참고 사이트

같은 계열

PR32-22와⁣ 같은 계열 ESP8266 어댑터

  • PR32-23 — Huzzah를 NCD IoT 장치에 직접 꽂는 인터페이스 어댑터
  • PR32-24 — NodeMCU 보드용이며 I2C 핀이 GPIO 4·5
  • PR32-26 — 보드 일체형 Wi-Fi 통신 모듈

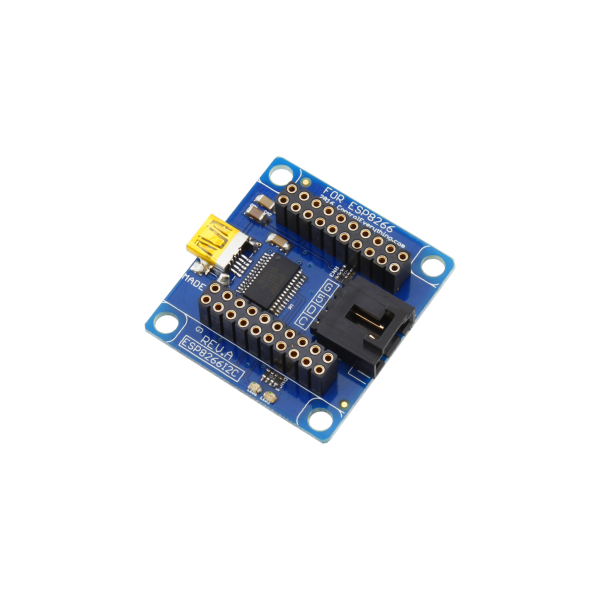

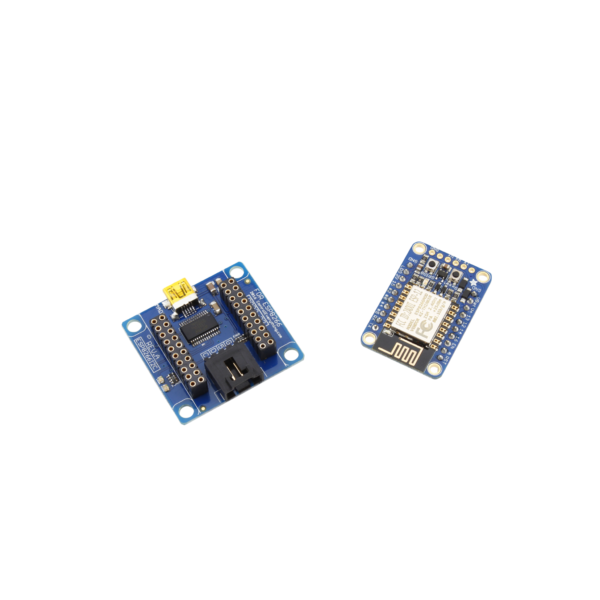

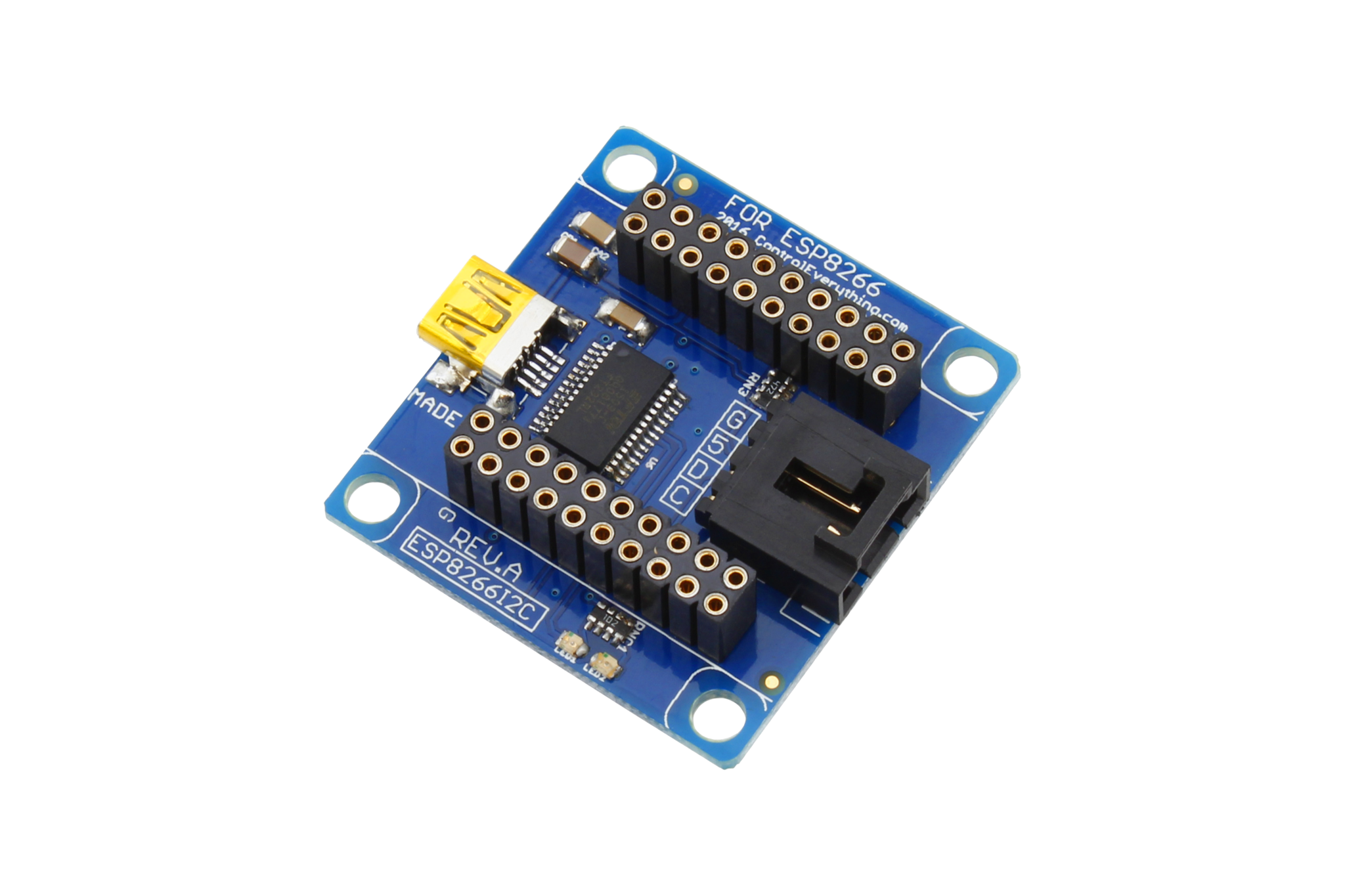

NCD PR32-22 Adafruit Huzzah ESP8266 통합 USB 및 I2C 포트 용 I2C 쉴드 제품 사진
