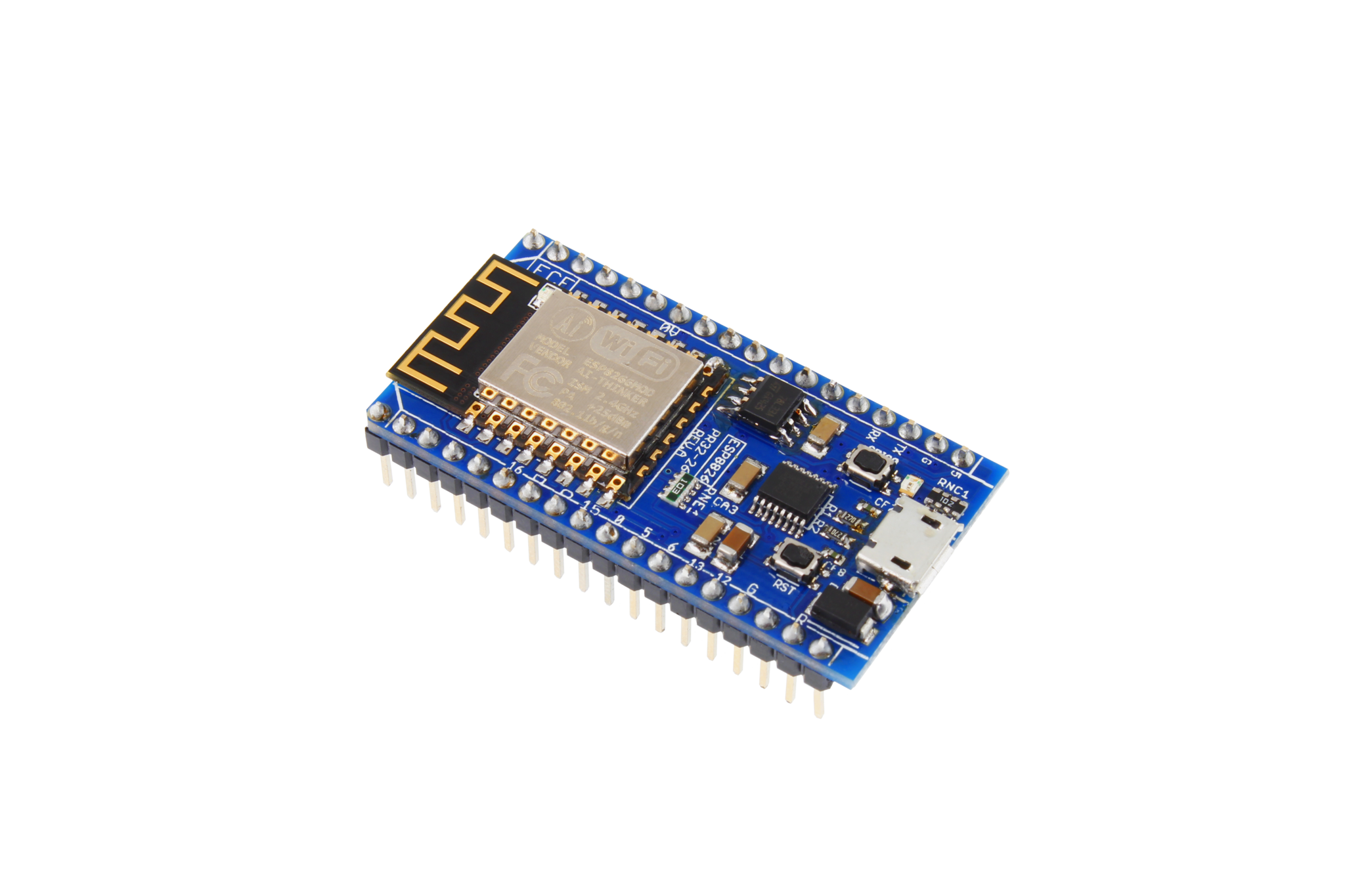

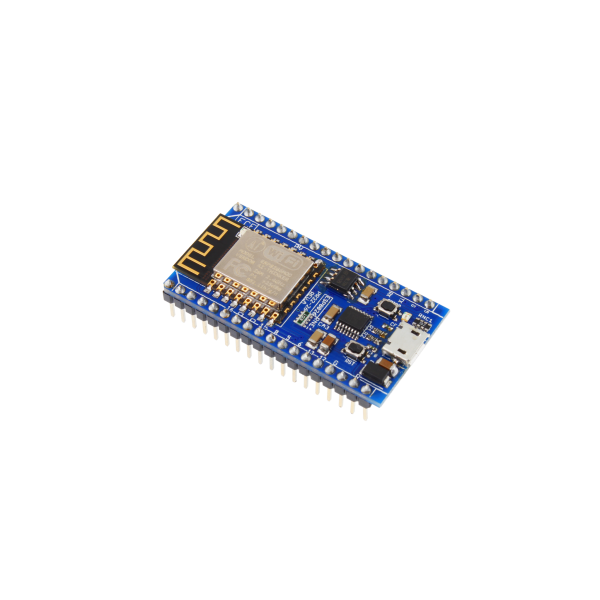

NCD PR32-26 USB가 통합 된 ESP8266 IoT 통신 모듈

NCD PR32-26 USB가 통합 된 ESP8266 IoT 통신 모듈

MODEL
PR32-26
브랜드
NCD
제품 자료
제품문의 구매하기

ESP8266에 센서·릴레이를
납땜 없이 잇는 I2C 어댑터

NCD ESP8266 어댑터 PR32-22 · 23 · 24 · 26

견적 받기

NCD 국내 정식 공급 파트너

NCD ESP8266 어댑터 PR32-22 · 23 · 24 · 26은 Adafruit Huzzah와 NodeMCU ESP8266 보드를 NCD I2C 제품 라인에 연결하는 I2C 쉴드·IoT 인터페이스 어댑터(ESP8266 호스트 어댑터)와 USB 통합 Wi-Fi 통신 모듈입니다. 센서와 릴레이를 납땜 없이 ESP8266에 연결합니다.

통합 USB 포트 하나로 ESP8266에 전원을 공급하고 프로그램을 업로드하며, FT232RL USB-UART 가상 COM 포트가 PC와의 직렬 연결을 담당합니다. 보드 종류에 따라 네 가지 모델로 나뉘는 이 어댑터군은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

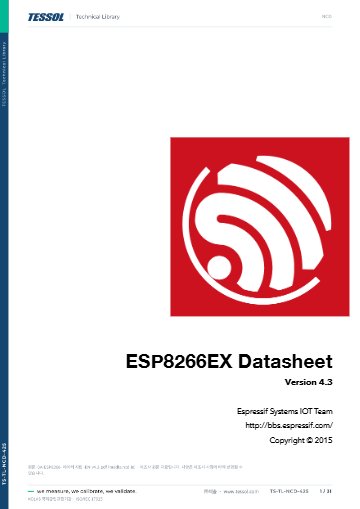

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

I2C

NCD I2C 제품 라인에 연결

USB

전원 공급과 프로그래밍

FT232RL

USB-UART 가상 COM 포트

Wi-Fi

PR32-26 통신 모듈 기능

특징

보드에 맞춰 고르는
네 가지 어댑터

핵심 특징현장에서 달라지는 점
I2C 연결ESP8266 보드를 NCD I2C 장치에 연결해 센서와 릴레이를 납땜 없이 사용합니다.
USB 통합USB 포트 하나로 전원과 프로그래밍을 처리하므로 별도 전원 어댑터와 변환 케이블이 필요하지 않습니다.
FT232RL 가상 COM 포트FT232RL USB-UART 가상 COM 포트를 PC가 직렬 포트로 인식하므로 업로드와 모니터링을 케이블 하나로 처리합니다.
Arduino IDE 개발Arduino IDE와 Arduino Wire 언어로 프로그래밍하므로 기존 Arduino 코드와 라이브러리를 활용합니다.
Wi-Fi 통신 모듈PR32-26은 자체 Wi-Fi 통신과 통합 웹 서버로 장치 상태를 브라우저에 표시합니다.
보드별 전용 설계Huzzah용과 NodeMCU용을 나누어 만들어 핀 배열 맞춤 작업 없이 장착합니다.

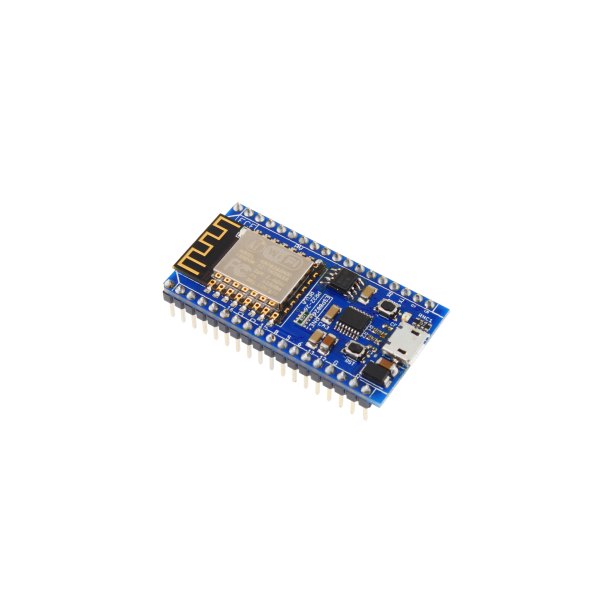

NCD PR32-26 - 마이크로 USB 포트가 있는 무선 통신 모듈 보드
마이크로 USB 포트가 있는 무선 통신 모듈 보드

모델 선택

보드 종류로
모델을 고르는 법

Adafruit Huzzah를 사용하면 PR32-22 또는 PR32-23, NodeMCU를 사용하면 PR32-24가 맞고, 보드 없이 완성형 Wi-Fi 모듈이 필요하면 PR32-26을 선택합니다. PR32-22는 I2C 쉴드 형태이고 PR32-23은 NCD IoT 장치에 직접 꽂는 인터페이스 어댑터입니다.

NodeMCU와 Huzzah의 장착 차이

NodeMCU는 보드 자체에 USB 포트가 있어 PR32-24가 이를 전원과 프로그래밍에 활용하고, Huzzah용 PR32-22·23은 어댑터에 USB가 통합됩니다. 장착할 보드를 기준으로 모델을 정하면 USB 케이블 연결 방식도 함께 정리됩니다.

프로그래밍 절차

업로드 모드와
I2C 핀 설정

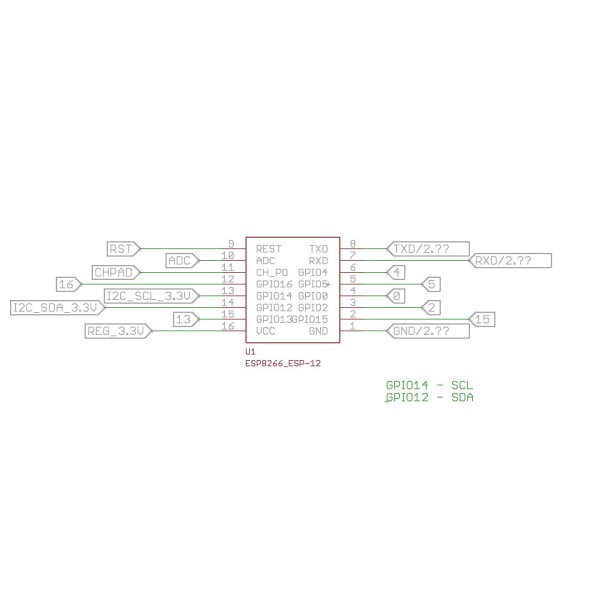

PR32-26에서 프로그램을 올릴 때는 GPIO0 버튼과 RST 버튼을 함께 누른 상태에서 RST를 먼저 놓고 이어서 GPIO0를 놓으면 ESP8266이 프로그래밍 모드로 들어갑니다. PR32-22와 PR32-23은 I2C 핀으로 2번(SDA)과 14번(SCL)을 사용하므로 스케치의 Wire 설정을 이 핀에 맞추세요.

사용 방법

NCD PR32-22·23·24·26
Arduino IDE 설정과 첫 업로드

ESP8266 어댑터는 Arduino IDE에 ESP8266 보드 패키지를 설치한 뒤 USB로 스케치를 올려 사용합니다. PR32-22·23·26은 내장 FT232RL이 PC에 가상 COM 포트를 만들고, PR32-24는 NodeMCU 보드의 USB 포트를 사용합니다.

소프트웨어·도구하는 일
Arduino IDE스케치 작성, 컴파일과 ESP8266 업로드, 시리얼 모니터
ESP8266 Arduino core (esp8266 보드 패키지)Boards Manager에서 설치하는 ESP8266용 보드 지원
Arduino Wire 라이브러리NCD I2C 장치와 통신
FT232RL USB-UART (PR32-22·23·26)PC에서 가상 COM 포트로 업로드와 모니터링

처음 연결하는 순서

순서할 일
1Arduino IDE의 Preferences를 열고 Additional Board Manager URLs에 ESP8266 보드 패키지 주소를 입력하세요.
2Tools > Board의 Boards Manager에서 esp8266 플랫폼을 찾아 설치한 뒤, Tools > Board에서 사용할 ESP8266 보드를 선택합니다.
3Adafruit Huzzah 또는 NodeMCU 보드를 어댑터에 장착하고 USB 케이블로 PC에 연결하면 COM 포트가 할당됩니다.
4PR32-22·23을 사용할 때는 스케치에서 Wire.begin(2,14);로 I2C 핀을 2번(SDA)과 14번(SCL)에 맞추세요.
5PR32-26은 GPIO0와 RST 버튼을 함께 누른 상태에서 RST를 먼저 놓고 GPIO0를 놓아 프로그래밍 모드로 들어갑니다.
6Arduino IDE에서 업로드한 뒤 시리얼 모니터나 연결한 NCD I2C 장치의 반응으로 동작을 확인하세요.

설정값과 I2C 초기화 코드

명령하는 일
https://arduino.esp8266.com/stable/package_esp8266com_index.jsonAdditional Board Manager URLs에 넣는 ESP8266 보드 패키지 주소
Wire.begin(2,14);PR32-22(RevA)에서 I2C를 2번·14번 핀으로 설정

보드 패키지 주소와 핀 설정은 소프트웨어 버전과 보드 리비전에 따라 다를 수 있으니 설치한 버전의 자료를 함께 확인하세요.

사양

4개 모델 비교와
공통 사양

항목PR32-22PR32-23PR32-24PR32-26
대상 보드Adafruit Huzzah ESP8266Adafruit Huzzah ESP8266NodeMCU ESP8266ESP8266 통신 모듈 (보드 일체형)
형태I2C 쉴드IoT 인터페이스 어댑터I2C 쉴드IoT 통신 모듈
연결 대상NCD I2C 제품 라인NCD IoT 장치 (호스트 장치에 플러그인)NCD I2C 장치 · 센서NCD IoT 장치
I2C 통신통합 I2C 확장 포트지원통합 I2C 확장 포트지원
USB통합 (전원 · 프로그래밍)통합 (전원 · 프로그래밍)NodeMCU 보드의 통합 USB 포트 사용통합 (전원 · 프로그래밍)
FT232RL USB-UART 가상 COM 포트내장내장해당 없음내장
Wi-Fi 통신 기능장착한 Huzzah 보드 기능 사용장착한 Huzzah 보드 기능 사용장착한 NodeMCU 보드 기능 사용내장 (AP 모드 · 웹 서버 · TCP/IP · DNS)

시리즈 공통 사양

항목사양
칩ESP8266
프로그래밍Arduino IDE · Arduino Wire 언어
I2C 핀 (PR32-22 · 23)2번 (SDA) · 14번 (SCL)
USB-UART 변환기FT232RL (PR32-22 · 23 · 26)
호환NCD I2C 제품 라인 · NCD IoT 장치
PR32-26 통신 기능Wi-Fi 통신 · Wi-Fi 액세스 포인트 모드 · 통합 웹 서버 · 통합 TCP/IP 프로토콜 스택 · DNS 지원
PR32-26 프로그래밍 모드 진입GPIO0와 RST 버튼을 함께 누른 뒤 RST → GPIO0 순서로 놓음
PR32-24 활용ESP8266으로 릴레이 제어 및 전류 모니터링 · FET 제어 확장
보드 준비Adafruit Huzzah · NodeMCU ESP8266 보드는 별도 준비
품번PR32-22 · PR32-23 · PR32-24 · PR32-26

활용 분야

ESP8266 연동이
필요한 현장

  • IoT 프로토타입 — ESP8266 보드로 Wi-Fi 장치를 빠르게 구성합니다.
  • 센서 데이터 수집 — NCD I2C 센서 값을 ESP8266에서 읽습니다.
  • 원격 릴레이 제어 — I2C 릴레이 컨트롤러를 Wi-Fi로 제어합니다.
  • 웹 기반 모니터링 — PR32-26의 웹 서버로 장치 상태를 표시합니다.

선택 가이드

보드와 용도에 맞는
ESP8266 어댑터

이럴 때 (사용 보드)권장 모델선택 이유
Adafruit Huzzah에 I2C 센서를 붙일 때PR32-22I2C 쉴드 형태로 통합 I2C 확장 포트와 USB를 갖춥니다.
Huzzah로 NCD IoT 장치를 제어할 때PR32-23IoT 인터페이스 어댑터로 NCD 호스트 장치에 플러그인합니다.
NodeMCU에 I2C 장치를 붙일 때PR32-24NodeMCU 전용 쉴드로 릴레이 제어와 전류 모니터링에 맞춥니다.
보드 없이 Wi-Fi 통신 모듈을 쓸 때PR32-26웹 서버와 AP 모드를 내장한 USB 통합 모듈입니다.
Wi-Fi 클라우드 개발이 목적일 때Particle Photon클라우드 연동에 집중한 별도 보드 계열입니다.

구성·옵션

구성과
별도 준비 품목

  • 품번 — PR32-22, PR32-23, PR32-24, PR32-26.
  • 별도 준비 — Adafruit Huzzah 또는 NodeMCU ESP8266 보드(PR32-22·23·24).
  • 연결 — PR32-22·23은 I2C 핀 2번(SDA), 14번(SCL).
