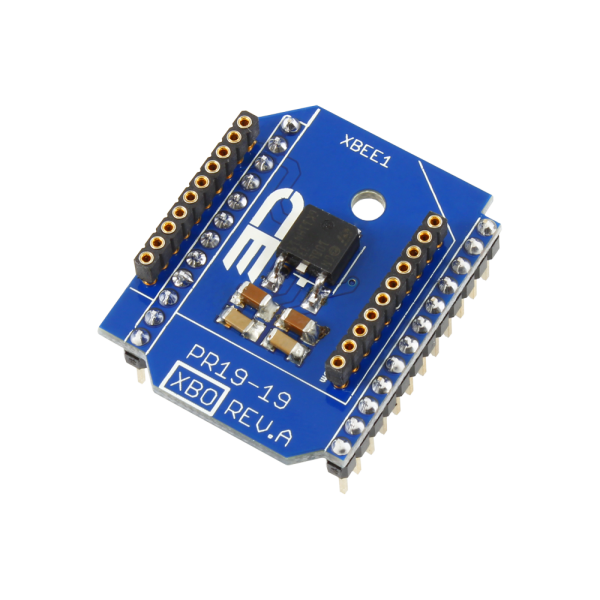

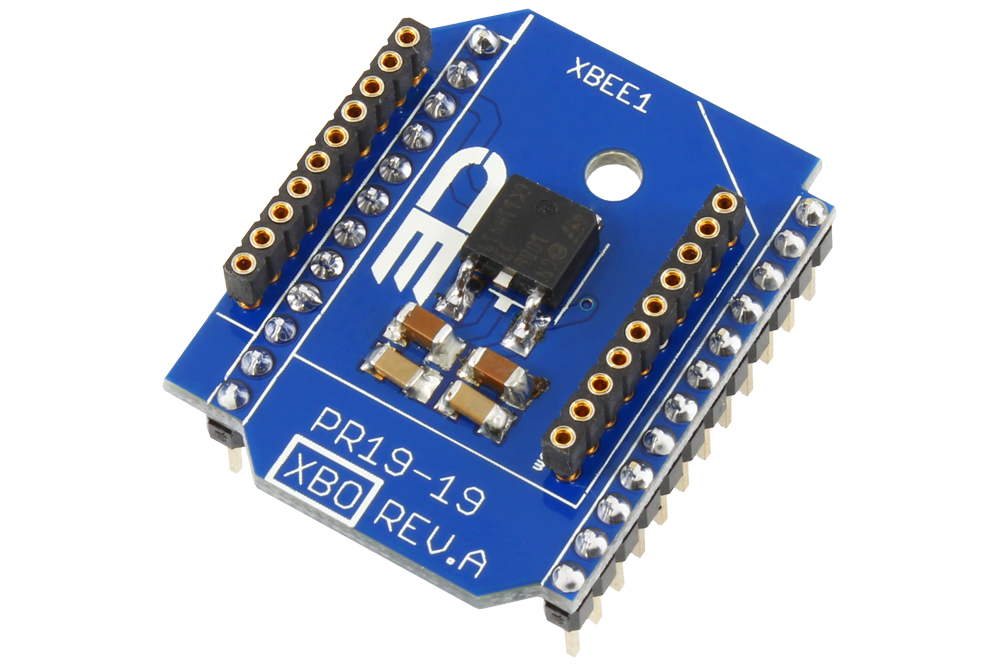

NCD PR19-19 입자 광자 및 입자 전자 용 통신 오버레이 차폐 어댑터

NCD PR19-19 입자 광자 및 입자 전자 용 통신 오버레이 차폐 어댑터

MODEL
PR19-19
브랜드
NCD
제품문의 구매하기

Arduino 같은 호스트 보드에
XBee 통신 모듈을 얹는 쉴드

NCD 통신 오버레이 쉴드

견적 받기

NCD 국내 정식 공급 파트너

NCD 통신 오버레이 쉴드 어댑터(PR32-20, PR32-19, PR32-32, PR19-19)는 호스트 보드에 XBee 같은 산업용 통신 모듈을 장착하는 쉴드(통신 모듈 인터페이스 보드)입니다. Arduino와 Onion Omega, Particle 보드의 통신 수단을 확장합니다.

쉴드는 TX·RX 데이터 선과 전원 경로만 연결하고 나머지 통신 핀은 호스트 보드에 연결하지 않으므로 구성이 단순합니다. 사용하는 보드에 맞는 쉴드를 고르고 통신 모듈은 따로 선택하세요. (주)테솔이 국내에 공식 공급합니다.

4종

호스트 보드별 통신 쉴드

TX · RX

보드와 모듈을 잇는 데이터 선

로우 프로파일

호스트 보드 위에 낮게 얹히는 설계

확장 핀

PR19-19가 모듈 상단 장착에 쓰는 핀

특징

낮은 높이로
모듈을 장착하는 구조

핵심 특징현장에서 달라지는 점
XBee 모듈 호환Digi XBee 모듈을 쉴드에 꽂아 사용하므로 기존 XBee 자산을 호스트 보드에 그대로 옮겨 쓸 수 있습니다.
로우 프로파일호스트 보드 위에 낮게 얹혀 케이스 높이 제약이 있는 설치에 유리합니다.
TX·RX 연결보드와 모듈을 데이터 선으로 연결해 직렬 통신만 필요한 구성을 단순하게 유지합니다.
전원 경로쉴드가 모듈에 전원 경로를 공급하므로 모듈 전원을 따로 배선하지 않습니다.
NCD 모듈 호환일부 NCD 통신 모듈과 호환되어 NCD 제품군 안에서 모듈을 조합할 수 있습니다.
확장 핀PR19-19는 확장 핀을 갖춰 NCD IoT 인터페이스 장치 위에 쉽게 장착할 수 있습니다.

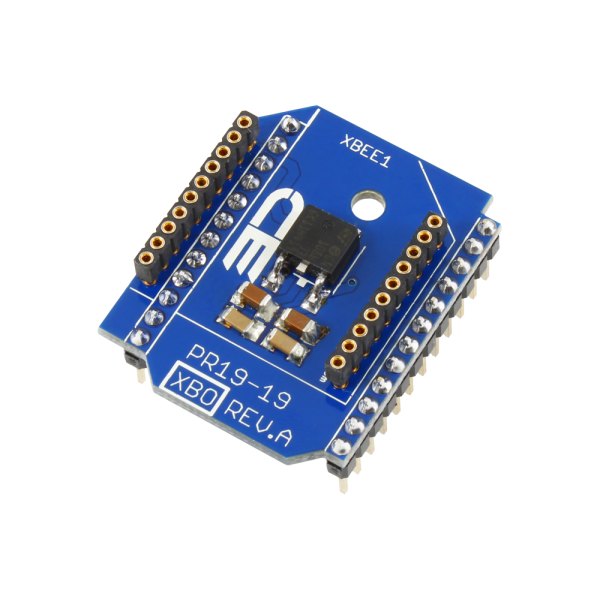

NCD PR19-19 - 무선 모듈용 소켓이 있는 통신 오버레이 어댑터 기판
무선 모듈용 소켓이 있는 통신 오버레이 어댑터 기판

연결 범위

TX · RX 외의 핀은
연결되지 않습니다

쉴드는 TX·RX 데이터 선과 전원 경로만 호스트 보드에 매핑합니다. 모듈의 다른 통신 핀은 호스트 보드에 연결되지 않으므로 흐름 제어 같은 보조 신호가 필요한 설계라면 사전에 확인하세요.

PR19-19는 Photon 또는 Electron 모듈보다 약간 넓은 오버레이 쉴드로, NCD IoT 인터페이스 장치의 바깥쪽 소켓 핀에 꽂아 장착합니다.

모듈 소켓 장착

쉴드 소켓에 통신 모듈을 방향에 맞춰 끝까지 꽂은 뒤 호스트 보드에 얹습니다. 모듈 핀이 휘지 않았는지 장착 전에 확인하세요.

Omega · Photon 장착

PR32-32는 Onion Omega 1·2 위에, PR19-19는 Photon·Electron 위에 장착합니다. 호스트 보드와 쉴드가 맞는 쌍인지 품번을 먼저 대조하세요.

사양

호스트 보드별
4종 비교 사양

항목PR32-20PR32-19PR32-32PR19-19
대상 보드Arduino MicroArduino NanoOnion Omega 1 · 2Particle Photon · Electron
호환 모듈XBee 모듈XBee 모듈XBee 모듈산업용 무선 · 이더넷 · Wi-Fi · RS-232 · USB 모듈
높이로우 프로파일로우 프로파일로우 프로파일로우 프로파일
확장 핀해당 없음해당 없음해당 없음포함
NCD IoT 인터페이스 장치 호환해당 없음해당 없음해당 없음호환

시리즈 공통 사양

항목사양
호스트 연결TX · RX 데이터 선과 전원 경로 (그 밖의 통신 핀은 호스트에 연결되지 않음)
NCD 모듈 호환일부 NCD 통신 모듈과 호환
구성쉴드만 구성 (XBee 등 통신 모듈 미포함)
호스트 보드별도 준비 (Arduino, Omega, Particle)

활용 분야

통신 수단을
추가하는 현장

  • 무선 데이터 전송 — XBee 모듈로 보드의 데이터를 무선으로 전송합니다.
  • Omega 통신 추가 — Onion Omega 1·2에 무선 통신을 추가합니다.
  • IoT 연결 — Photon·Electron에 이더넷과 RS-232 모듈을 추가합니다.
  • Arduino 통신 확장 — Micro와 Nano에 XBee 모듈을 장착합니다.

선택 가이드

보드별
쉴드 선택

이럴 때 (현장 조건)권장 모델선택 근거
Arduino Micro에 XBee 장착PR32-20Micro 전용으로 만든 로우 프로파일 쉴드입니다.
Arduino Nano에 XBee 장착PR32-19Nano 전용으로 만든 로우 프로파일 쉴드입니다.
Onion Omega 1·2에 XBee 장착PR32-32Omega 1과 2를 지원합니다.
Photon·Electron에 여러 모듈 사용PR19-19이더넷, RS-232, USB 모듈까지 호환되는 쉴드입니다.

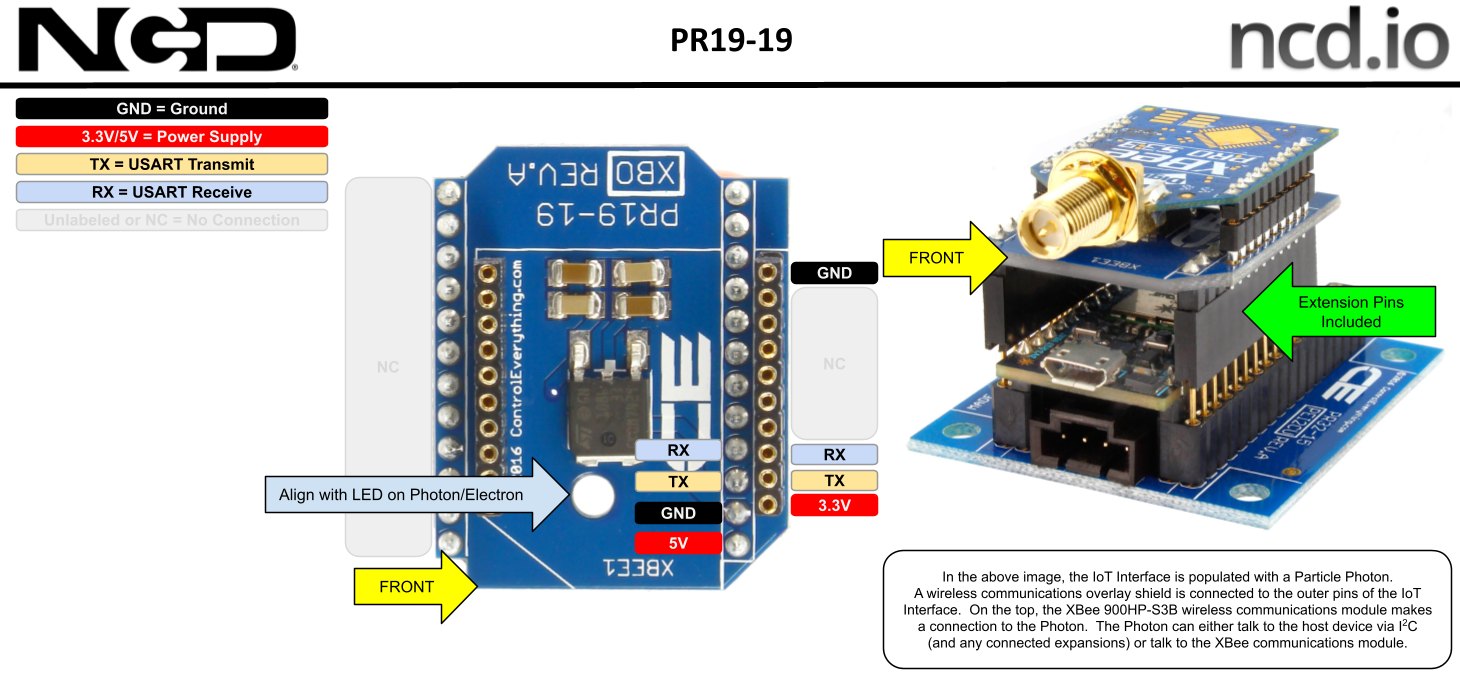

NCD PR19-19 - 통신 오버레이 어댑터 기판의 연결부와 장착 모습
통신 오버레이 어댑터 기판의 연결부와 장착 모습

구성·옵션

구성은 쉴드만,
통신 모듈은 별도 선택

구성내용
구성품쉴드만 구성 (XBee 모듈 미포함)
별매XBee 등 통신 모듈은 따로 선택
품번PR32-20 · PR32-19 · PR32-32 · PR19-19
