NCD PR32-20 Arduino Micro 용 통신 오버레이 실드 어댑터

MODEL
PR32-20
브랜드
NCD

Arduino Micro에⁣ XBee를 얹는 쉴드

NCD PR32-20 Arduino Micro용 통신 오버레이 쉴드 어댑터

견적 받기

NCD 한국 독점 공급 파트너

NCD PR32-20은 Arduino Micro 전용으로 만든 로우 프로파일 통신 오버레이 쉴드 어댑터(Communication Overlay Shield)입니다. Micro 보드 위에 XBee 모듈을 낮게 얹어 무선 데이터 송수신을 추가합니다. (주)테솔이 국내에 공식 공급합니다.

Digi XBee 계열 ZigBee, 802.15.4, 900HP-S3B 모듈을 장착하며, USB·RS-232·Bluetooth·Wi-Fi·이더넷용 NCD 통신 모듈 일부와도 호환됩니다. NCD 자료에서는 AMXB라는 이름으로도 부릅니다.

Micro

대상 호스트 보드

XBee

호환 통신 모듈

TX · RX

데이터 선 연결

로우 프로파일

낮은 장착 높이

장착 방법

PR32-20 소켓에⁣ XBee 얹는 순서

XBee 모듈은 쉴드 소켓에 방향을 맞춰 끝까지 꽂은 뒤 Micro 보드 위에 얹습니다. 모듈 핀이 휘지 않았는지 장착 전에 확인하세요.

PR32-20은 TX·RX 두 선과 전원 경로만 Micro에 이어 줍니다. 모듈의 나머지 통신 핀은 보드로 가지 않으므로 RTS·CTS 같은 흐름 제어를 쓰는 설계는 미리 상담해 주세요.

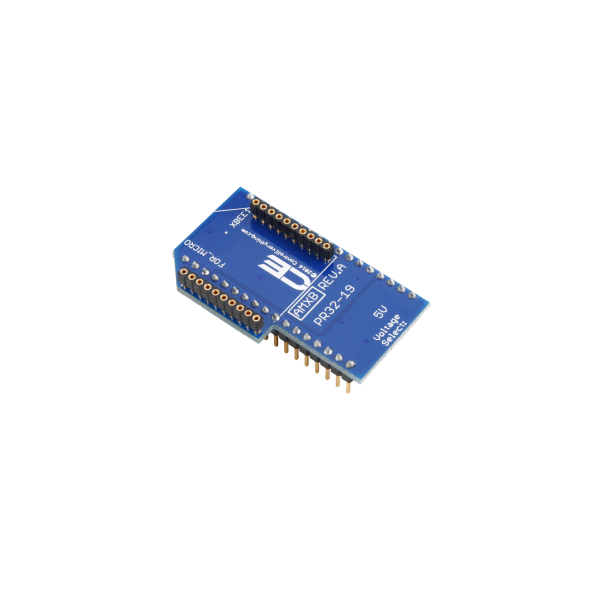

NCD PR32-20 Arduino Micro 용 통신 오버레이 실드 어댑터 제품 사진

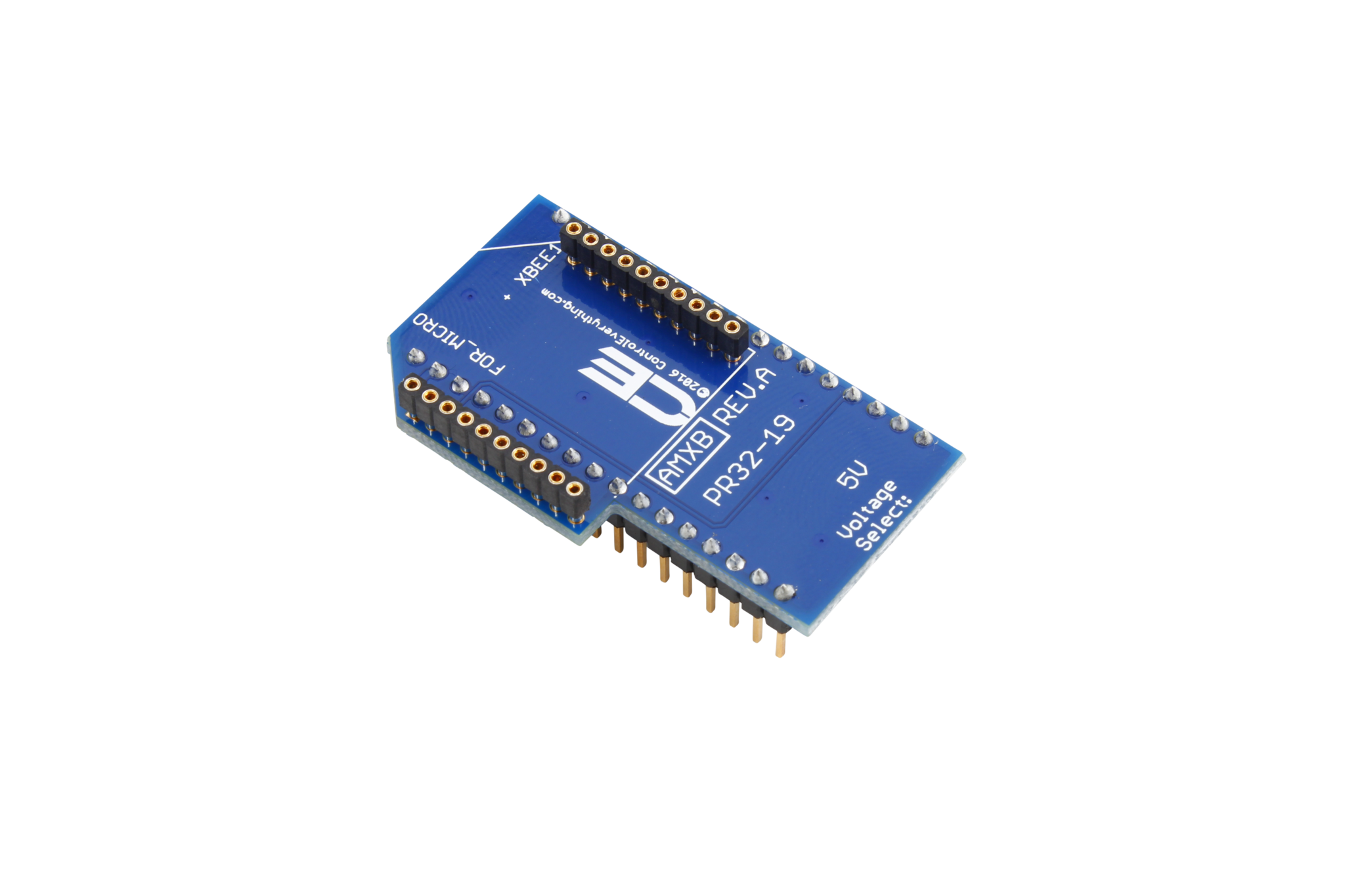

소켓 장착 확인

모듈 핀이 휘지 않았는지 먼저 확인한 뒤, 방향을 맞춰 쉴드 소켓에 끝까지 꽂으세요.

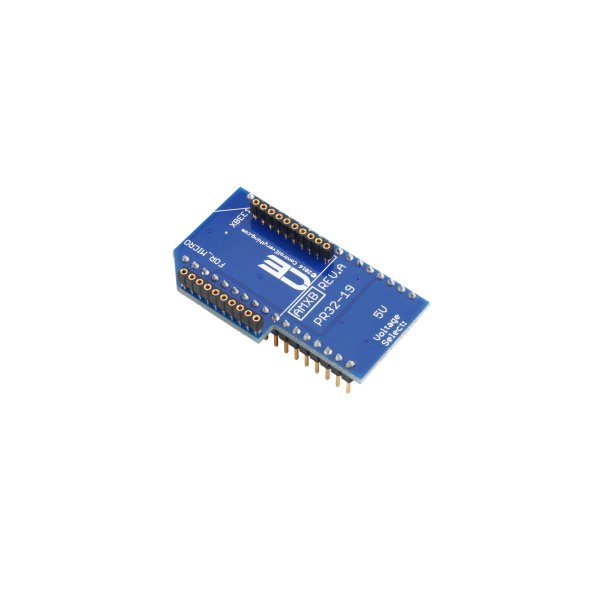

NCD PR32-20 - 모듈 소켓과 핀이 보이는 마이크로용 실드 어댑터
모듈 소켓과 핀이 보이는 마이크로용 실드 어댑터

사양

PR32-20 사양

항목사양
대상 보드Arduino Micro
호환 모듈XBee 모듈 (ZigBee · 802.15.4 · 900HP-S3B)
높이로우 프로파일
호스트 연결TX · RX 데이터 선과 전원 경로
NCD 모듈 호환USB · RS-232 · Bluetooth · Wi-Fi · 이더넷용 NCD 통신 모듈 일부
구성쉴드만 구성 (XBee 등 통신 모듈 미포함)

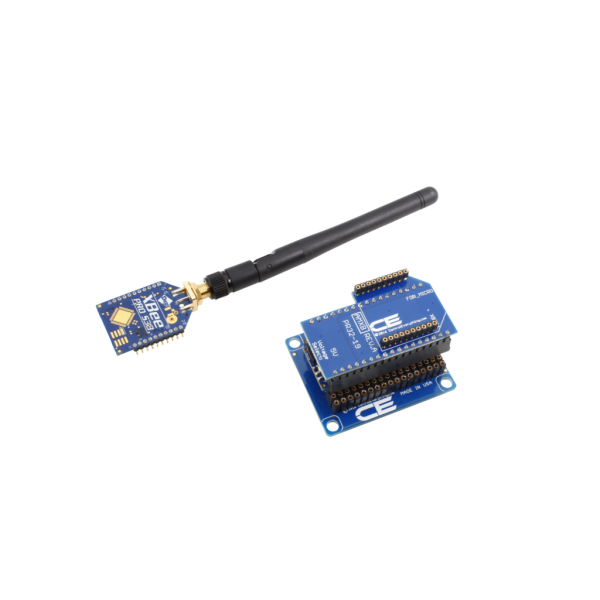

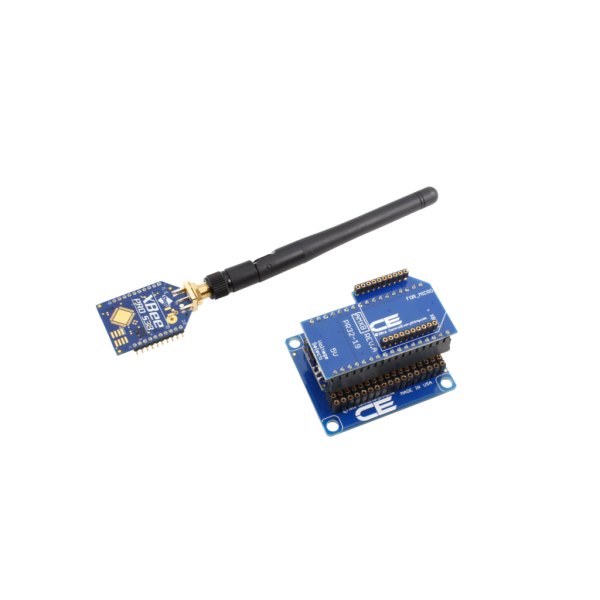

NCD PR32-20 - 안테나가 달린 무선 모듈과 어댑터 기판 구성품
안테나가 달린 무선 모듈과 어댑터 기판 구성품

활용 분야

Micro 기반 무선⁣ 전송 현장

  • 무선 데이터 전송 — XBee 모듈로 Micro 보드의 데이터를 무선으로 전송합니다.
  • Arduino 통신 확장 — Micro에 XBee 모듈을 장착합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

통신 모듈 (NCD 스토어)

참고 사이트

같은 계열

PR32-20과⁣ 같은 계열 쉴드

  • PR32-19 — Arduino Nano에 장착하는 같은 XBee용 로우 프로파일 쉴드입니다
  • PR32-32 — Onion Omega 1·2 전용 XBee 쉴드입니다
  • PR19-19 — Particle Photon·Electron용이며 이더넷·RS-232·USB 모듈까지 장착합니다
