Particle 핀으로 받는 리모컨 버튼 신호
NCD PR14-1 키 포브 수신기 오버레이 쉴드 송신기 버튼 수 : 1 ~ 8 버튼 (별매) (6단계) 수신 거리 : 최대 750피트 (8버튼 리모컨) 대상 모듈 : Particle Photon
견적 받기NCD 한국 독점 공급 파트너

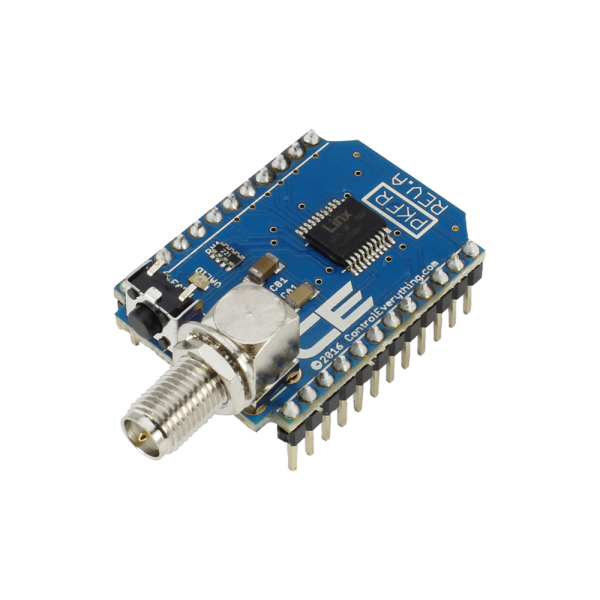

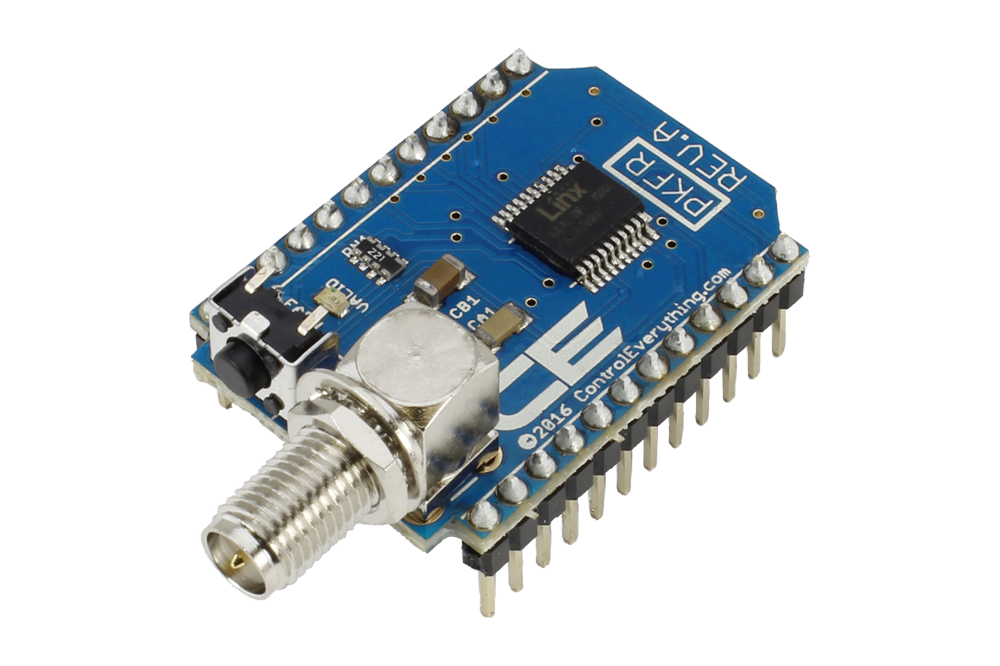

NCD PR14-1은 Particle Photon과 Particle Electron에 키 포브 리모컨 입력을 연결하는 수신기·디코더 오버레이 쉴드(Key Fob Receiver Overlay Shield)입니다. 버튼 0~7이 A0, A1, D2~D7 핀으로 나와 Particle 펌웨어에서 디지털 입력으로 읽습니다. (주)테솔이 국내에 공식 공급합니다.

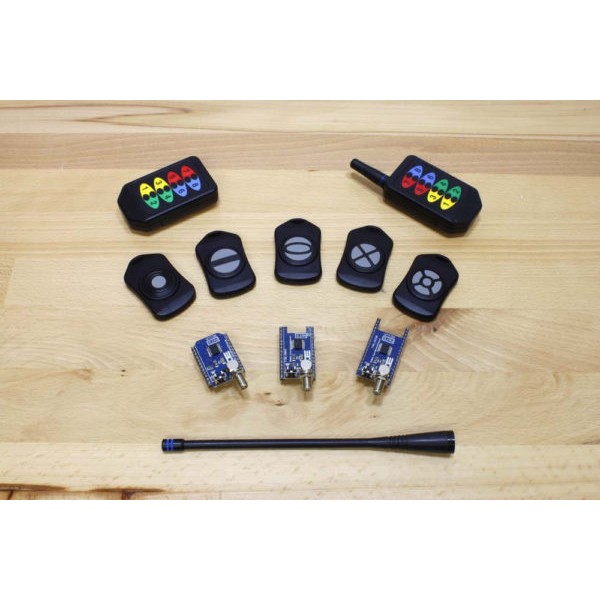

수신 대상은 Linx Technologies MS 시리즈 키 포브 송신기(418/433 MHz)이며 송신기는 별매입니다. 418/433 MHz 대역을 사용하는 무선 제품이므로 국내 사용 가능 여부는 문의해 주세요.
제품 자료
제품 설명서와 자료
이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드

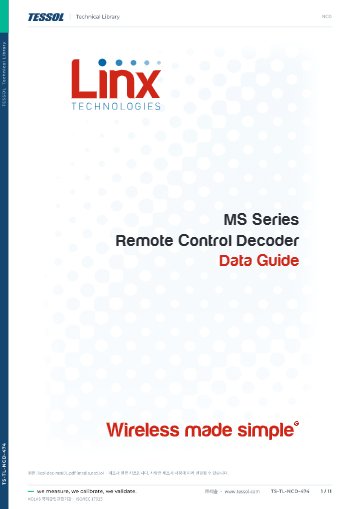

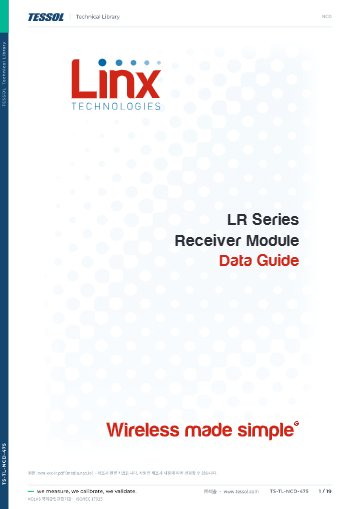

데이터시트와 도면

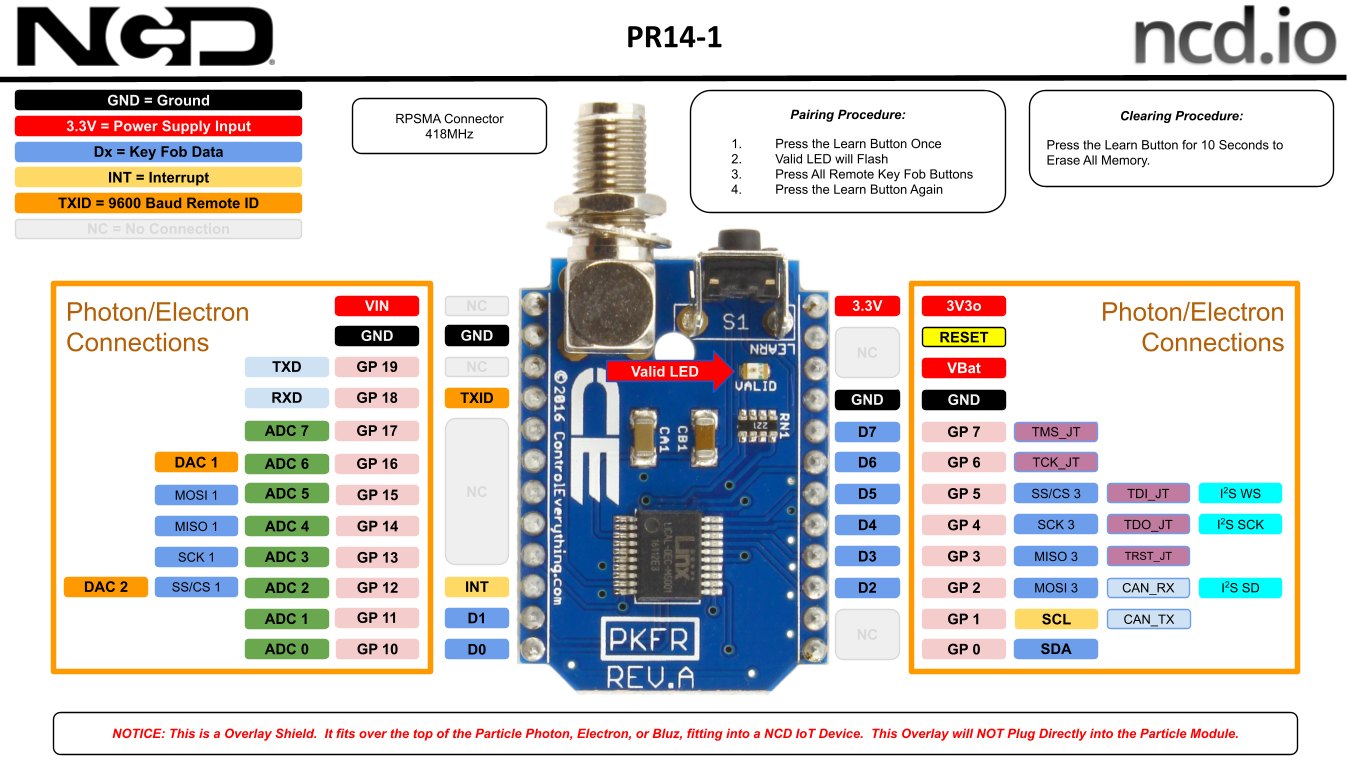

Particle 핀 배정
PR14-1의 A0~D7 버튼 핀
| 버튼 | Particle 핀 |
|---|---|
| 0 | A0 |
| 1 | A1 |
| 2 | D2 |
| 3 | D3 |
| 4 | D4 |
| 5 | D5 |
| 6 | D6 |
| 7 | D7 |
눌렀을 때 High, 놓으면 Low이므로 펌웨어에서는 입력 상태 읽기만으로 처리합니다.

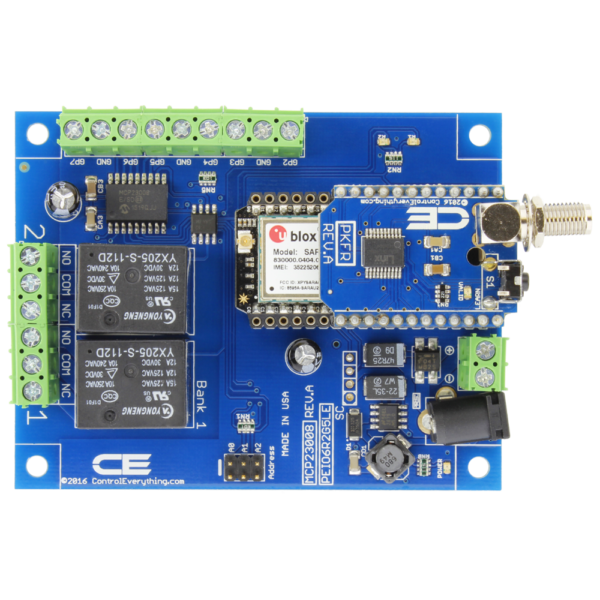

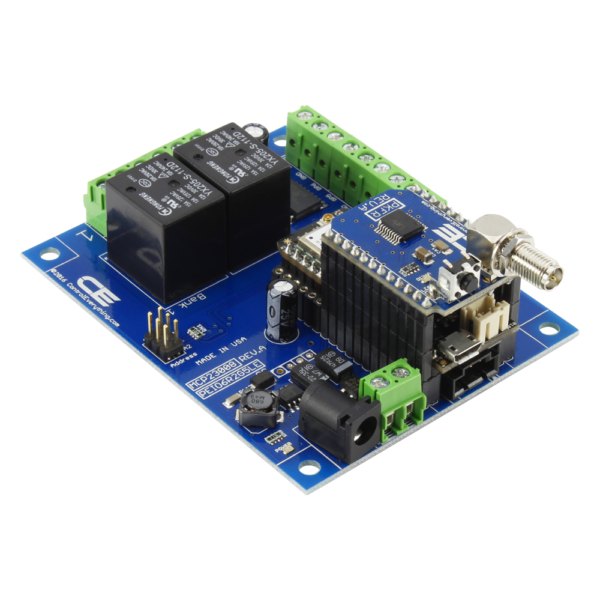

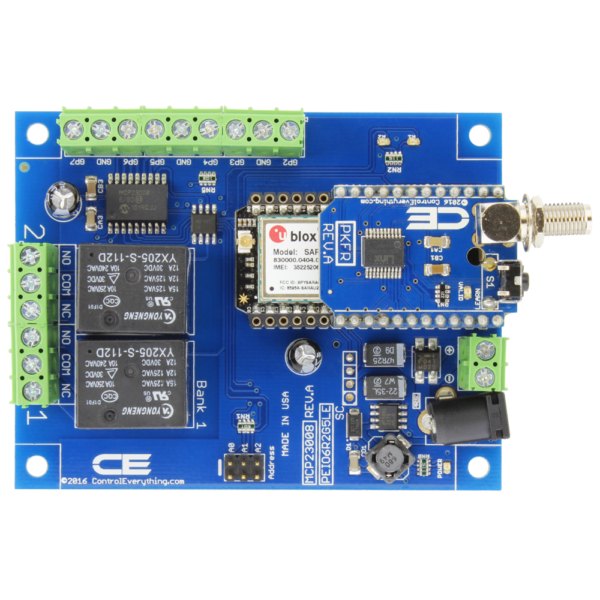

컨트롤러와 장착
PR14-1 오버레이 장착 요건

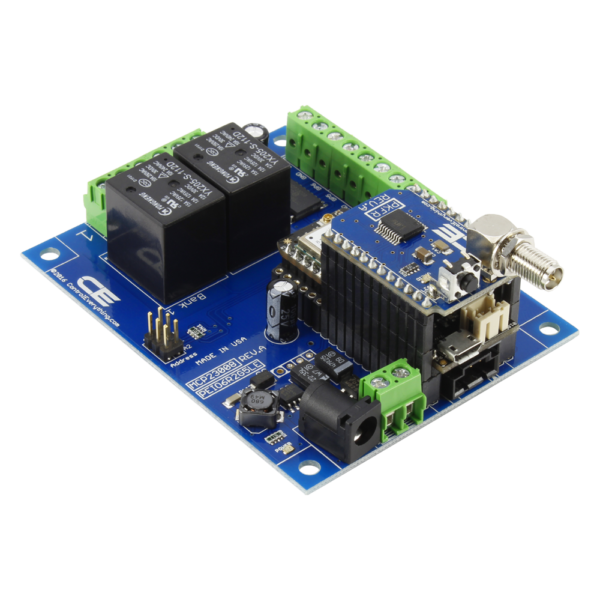

PR14-1은 Photon이나 Electron에 직접 꽂는 제품이 아닙니다. Particle 모듈 양옆에 2열 헤더가 있는 NCD 컨트롤러가 필요하며, 쉴드는 모듈 위에 얹혀 컨트롤러의 바깥쪽 핀에 연결됩니다.
페어링과 확인
보안 암호화된 리모컨은 사용 전 페어링이 필요합니다. 페어링 버튼을 누른 상태에서 리모컨 버튼을 눌러 등록하고, Valid LED가 켜지는지 확인하세요.


사양
PR14-1 사양 요약
| 항목 | 사양 |
|---|---|
| 대상 모듈 | Particle Photon, Particle Electron (NCD 2열 헤더 컨트롤러 필요) |
| 형태 | 오버레이 쉴드 |
| 수신 송신기 | Linx Technologies MS 시리즈 키 포브, 418/433 MHz |
| 송신기 버튼 수 | 1, 2, 3, 4, 5, 8버튼 (별매) |
| 수신 거리 | 최대 750피트 (8버튼 리모컨) |
| 출력 신호 | 누르는 동안 High, 놓으면 Low |
| 표시 | Valid LED |

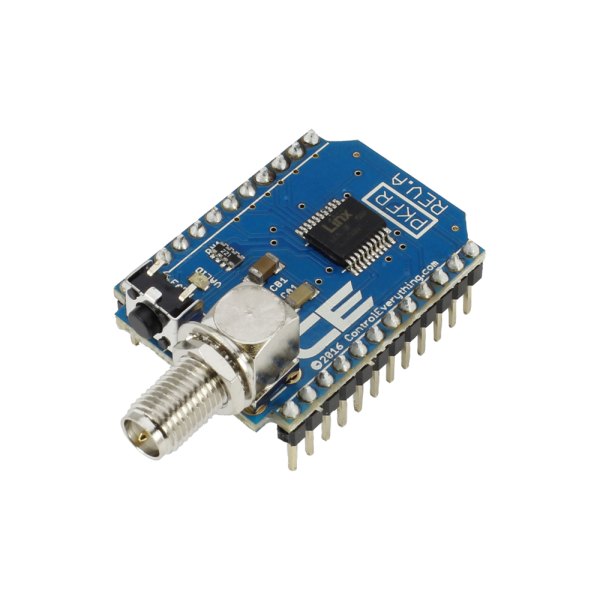

| 안테나 | RP-SMA 안테나 포함 |
| 디코더 | 온보드 LICAL 디코더 |

활용 분야
Particle 장치의 현장 입력
- IoT 입력 — Photon·Electron 입력 핀으로 리모컨 버튼 신호를 받습니다.
- 장치 제어 — 버튼 입력 시 High가 되는 핀으로 펌웨어 동작을 전환합니다.

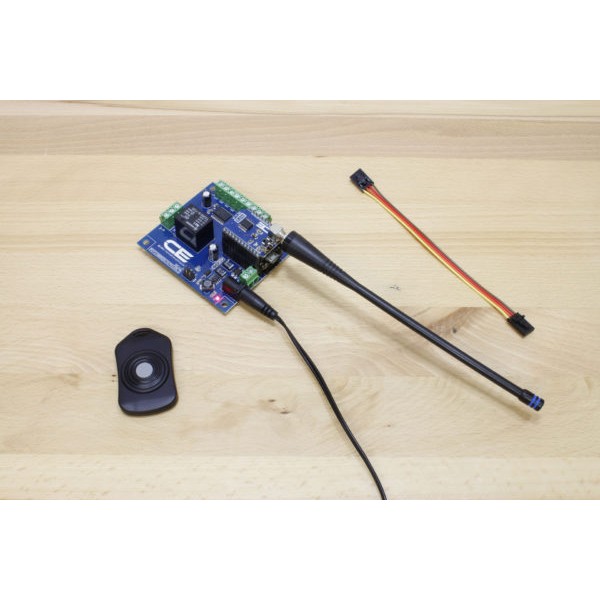

제품 상세 이미지


같은 계열
PR14-1과 같은 계열 모델
- PR14-4 — Raspberry Pi 3·2용, I2C 확장 포트 포함
- PR19-4 — Raspberry Pi Zero용, I2C 확장 포트 포함
- PR14-5 — Arduino Micro용 오버레이 쉴드
- PR14-6 — Arduino Nano용 오버레이 쉴드
- PR32-17 — Onion Omega 2·Omega용 오버레이 쉴드
관련 제품
Particle 구성과 이어 보는 NCD 제품
- NCD 통신 오버레이 쉴드 어댑터 (PR32-20 · PR32-19 · PR32-32 · PR19-19)
- NCD PR2-6 24채널 12비트 ADC (I2CAD24)
- NCD Arduino용 I2C 쉴드 (PR14-3 Uno · PR19-13 Micro · PR1-17 Nano · PR14-2 Uno 통신형)
PR14-1은 Particle Electron에서도 동작합니까?
동작합니다. PR14-1은 Particle Photon과 Particle Electron을 모두 대상으로 하는 오버레이 쉴드입니다.
PR14-1에서 버튼 5와 버튼 7은 어느 핀입니까?
버튼 5는 D5, 버튼 7은 D7입니다. 버튼 0과 1은 A0, A1에 연결됩니다.
PR14-1에 리모컨과 컨트롤러가 포함됩니까?
포함되지 않습니다. 송신기는 별매이고 쉴드를 얹을 2열 헤더 NCD 컨트롤러도 필요합니다. 안테나는 RP-SMA 형이 포함됩니다.
FAQ 자주묻는 질문
-
PR14-1은 Particle Electron에서도 동작합니까?
동작합니다. PR14-1은 Particle Photon과 Particle Electron을 모두 대상으로 하는 오버레이 쉴드입니다.
-
PR14-1에서 버튼 5와 버튼 7은 어느 핀입니까?
버튼 5는 D5, 버튼 7은 D7입니다. 버튼 0과 1은 A0, A1에 연결됩니다.
-
PR14-1에 리모컨과 컨트롤러가 포함됩니까?
포함되지 않습니다. 송신기는 별매이고 쉴드를 얹을 2열 헤더 NCD 컨트롤러도 필요합니다. 안테나는 RP-SMA 형이 포함됩니다.
