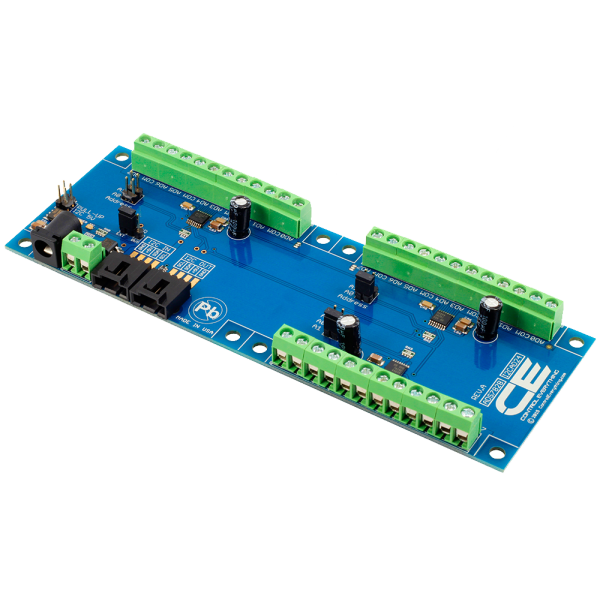

NCD PR2-6 I2C 인터페이스가있는 24 채널 아날로그-디지털 컨버터 12 비트

NCD PR2-6 I2C 인터페이스가있는 24 채널 아날로그-디지털 컨버터 12 비트

MODEL
PR2-6
브랜드
NCD
제품 자료
제품문의 구매하기

센서 신호 24개를
한 장에 모으는 ADC 보드

NCD PR2-6 24채널 12비트 ADC 보드

견적 받기

NCD 국내 정식 공급 파트너

NCD PR2-6(I2CAD24)는 채널당 12비트 분해능으로 아날로그 입력 24개를 50 kHz로 샘플링해 I2C 버스로 전달하는 24채널 ADC 보드(아날로그-디지털 변환기 모듈)입니다. 다점 센서 신호를 한 장에 모아 마이크로컨트롤러에 연결하려는 계측·자동화 현장에 적합합니다.

샘플 앤 홀드 증폭기가 변환 구간 동안 입력 레벨을 고정하므로 흔들리는 신호도 같은 시점의 값으로 읽히고, 내부 비동기 회로는 클록을 기다리지 않고 입력 변화에 즉시 반응합니다. I2C는 표준·고속·초고속 모드를 지원합니다. 이 24채널 ADC 보드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

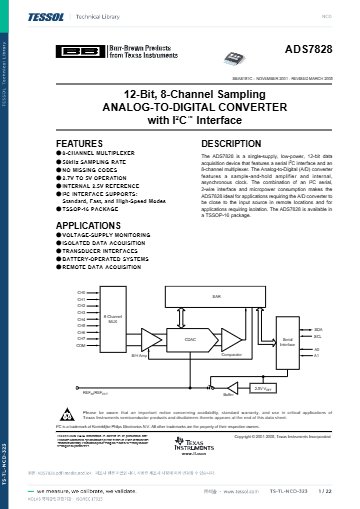

데이터시트와 도면

소프트웨어와 코드

24채널

한 보드에서 읽는 아날로그 입력 수

12비트

채널당 변환 분해능

50 kHz

샘플링 속도

3개

주소 범위를 점퍼로 정하는 ADC 칩

특징

아날로그 입력 24개를
보드 한 장에 정리

핵심 특징현장에서 달라지는 점
채널별 나사 단자입력마다 나사 단자가 있어 센서 배선을 보드에 직접 체결하므로 중간 단자대 없이 다점 계측을 구성합니다.
샘플 앤 홀드 증폭기변환하는 동안 입력 레벨을 고정해 신호가 변동해도 같은 시점의 값을 읽습니다.
내부 비동기 회로클록 신호를 기다리지 않고 입력 변화에 즉시 반응하므로 응답 지연이 줄어듭니다.
I2C 3가지 속도 모드표준·고속·초고속 모드 가운데 호스트에 맞는 속도로 기존 I2C 버스에 보드를 추가합니다.
온보드 주소 점퍼ADC 칩 3개의 시작 주소 범위를 점퍼로 지정해 같은 버스의 다른 장치와 주소 충돌을 피합니다.
전원 선택 점퍼I2C 버스 전원과 외부 전원 중 하나를 점퍼로 선택하므로 호스트의 전류 여유에 따라 전원을 정합니다.

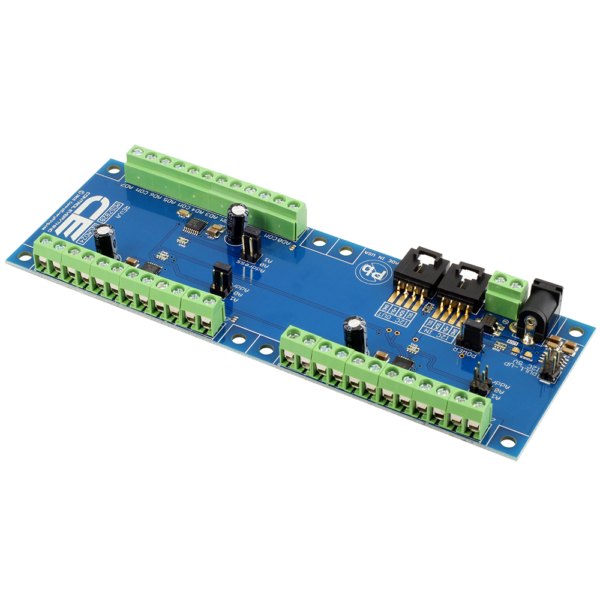

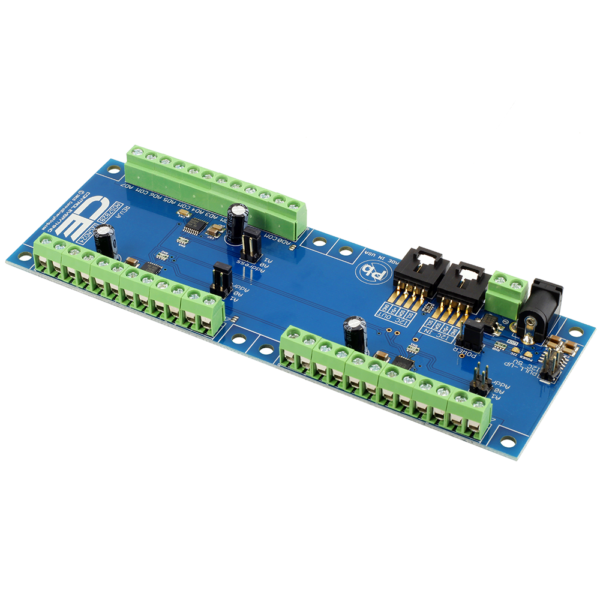

NCD PR2-6 - 양쪽 단자대와 전원 커넥터가 있는 기판
양쪽 단자대와 전원 커넥터가 있는 기판

주소 설계

주소 점퍼와
버스 구성

PR2-6에는 ADC 칩 3개가 실려 있고, 온보드 주소 점퍼가 칩마다 시작 주소 범위를 정합니다. 같은 I2C 버스에 다른 장치나 보드를 더 연결할 때는 점퍼 설정을 먼저 확정해 주소 범위가 겹치지 않게 하세요.

버스 연결은 4핀 I2C 입력·출력 커넥터로 데이지 체인 방식이며, 호스트 쪽에는 nodeLynk 마스터 어댑터가 필요합니다. 포함된 4선 I2C 케이블은 152 mm 길이입니다.

칩 3개의 시작 주소 범위를 정하는 점퍼

점퍼 위치가 칩마다 나뉘어 있어 보드를 장착하기 전에 주소 범위를 확정하는 순서로 작업합니다. 두 번째 보드를 추가하는 경우에도 첫 보드와 다른 범위를 지정합니다.

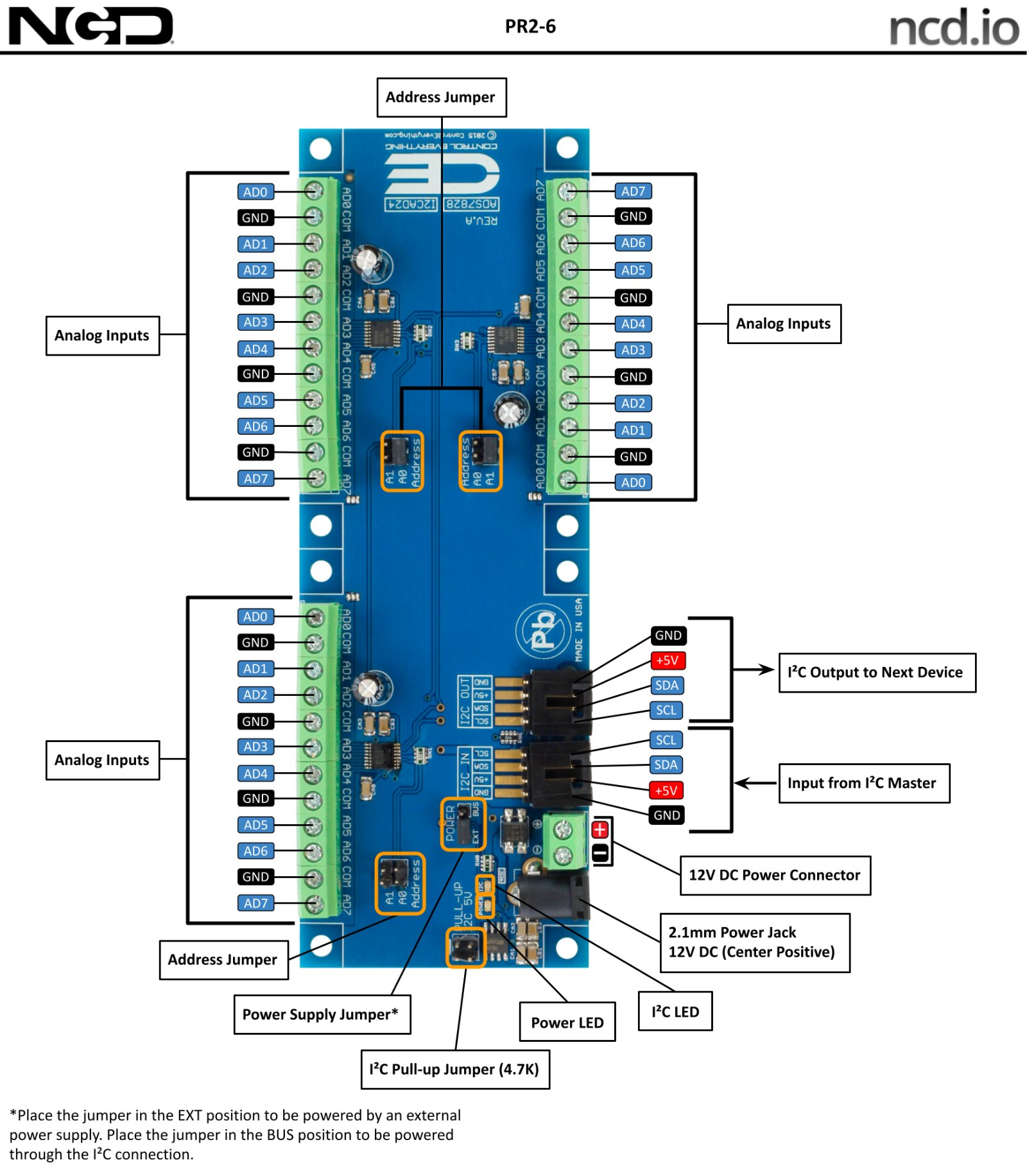

NCD PR2-6 - 24채널 아날로그 입력 보드의 단자 위치 구성도
24채널 아날로그 입력 보드의 단자 위치 구성도

전원·연결

전원 선택과
센서 연결 방법

전원은 I2C 버스에서 받거나 외부 전원으로 공급하며, 점퍼 한 곳에서 선택합니다. 센서가 많아 호스트 보드의 전류 여유가 부족하면 외부 전원으로 분리하는 편이 안정적입니다.

센서 배선은 입력별 나사 단자에 체결하므로 납땜이 필요 없고, 채널을 바꾸려면 배선만 옮기면 됩니다. 입력 전압 범위는 센서 출력에 맞는지 설계 단계에서 확인하세요.

사양

24채널 ADC
전체 사양

항목사양
품번PR2-6 (I2CAD24)
채널 수24채널 아날로그 입력
분해능채널당 12비트
샘플링 속도50 kHz
샘플링 방식샘플 앤 홀드 증폭기, 내부 비동기 회로(클록 비동기)
입력 연결입력마다 나사 단자
I2C 모드표준 · 고속 · 초고속 모드 지원
주소 설정온보드 점퍼로 ADC 칩 3개의 시작 주소 범위 지정
I2C 포트당 지원MCP23017 칩 4개
전원I2C 버스 전원 또는 외부 전원(점퍼 선택)
I2C 커넥터4핀 nodeLynk 입력·출력
I2C 케이블4선, 152 mm 포함
호스트 연결nodeLynk 마스터 어댑터 필요

활용 분야

다점 아날로그 계측이
필요한 현장

  • 다채널 센서 모니터링 — 아날로그 출력 센서 여러 개를 한 보드에 묶어 하나의 I2C 버스로 수집합니다.
  • 설비 계측 — 여러 지점의 전압 신호를 한 곳에서 읽어 설비 상태 기록에 사용합니다.
  • 장비 신호 수집 — 입력 수가 많은 시험 장비의 아날로그 신호를 모아 호스트로 전달합니다.
  • 입력 확장 — 칩 3개의 주소 범위를 점퍼로 나눠 한 버스에 입력 채널을 늘립니다.

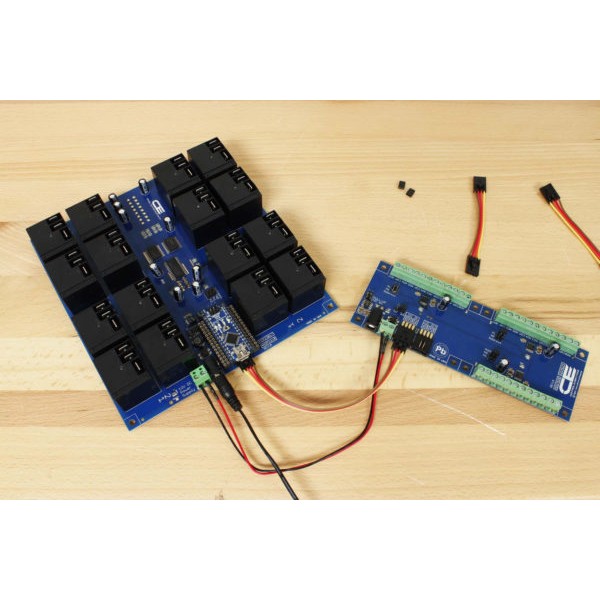

NCD PR2-6 - 릴레이 보드와 컨버터 기판을 케이블로 연결한 모습
릴레이 보드와 컨버터 기판을 케이블로 연결한 모습

선택 가이드

입력 수에 따른
보드 선택

이럴 때 (현장 조건)권장 모델선택 이유
아날로그 입력이 8개 이하일 때PR2-4 (8채널)입력 수에 맞는 최소 구성입니다.
입력이 9~16개일 때PR2-5 (16채널)채널 수가 중간 규모인 구성입니다.
입력이 17개 이상이고 한 장으로 묶을 때PR2-6 (24채널)나사 단자 24개로 보드 한 장에 입력을 모읍니다.
입력은 적고 16비트 정밀도가 필요할 때PR1-43 (ADS1115)채널 수 대신 분해능을 높인 I2C ADC입니다.

구성·옵션

구성품과
전원·주소 선택

  • 구성품 — ADC 보드 1개와 4선 I2C 케이블.
  • 옵션 — 전원 점퍼로 I2C 버스 전원 또는 외부 전원을 선택합니다.
  • 별매 — 호스트 보드용 I2C 쉴드·어댑터와 nodeLynk 마스터 어댑터.

제품 상세 이미지

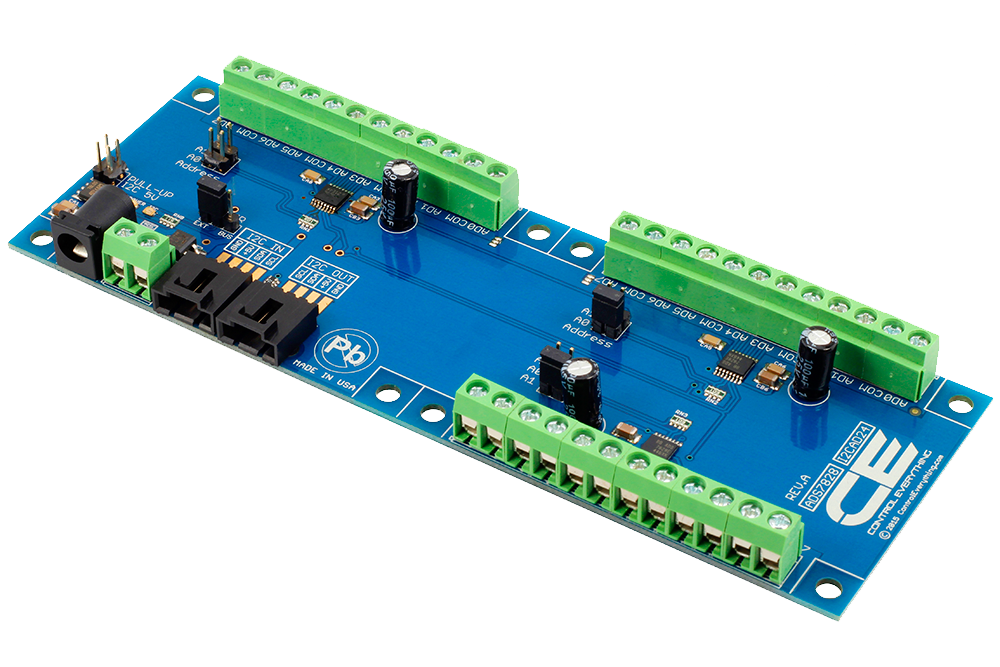

NCD PR2-6 상세 이미지 1
