0~24 V 센서 신호를 8채널로 읽는 ADC 보드
NCD PR33-43 8채널 0-24V 아날로그-디지털 변환기 입력 전압 : 0 ~ 24 V DC 채널 수 : 8채널 (MCP3428 2개) 분해능 : 16비트
견적 받기NCD 한국 독점 공급 파트너
NCD PR33-43은 0~24 V DC 전압을 8채널로 읽는 I2C 인터페이스의 아날로그-디지털 변환기(ADC) 보드입니다. MCP3428 두 개가 입력을 16비트로 변환하며, 온보드 증폭기로 입력 신호를 조절합니다. (주)테솔이 국내에 공식 공급합니다.
이득은 x1, x2, x4, x8 중에서 프로그래밍할 수 있습니다. MCP3428은 I2C 고속 모드(최대 3.4 MHz)를 지원합니다.
제품 자료

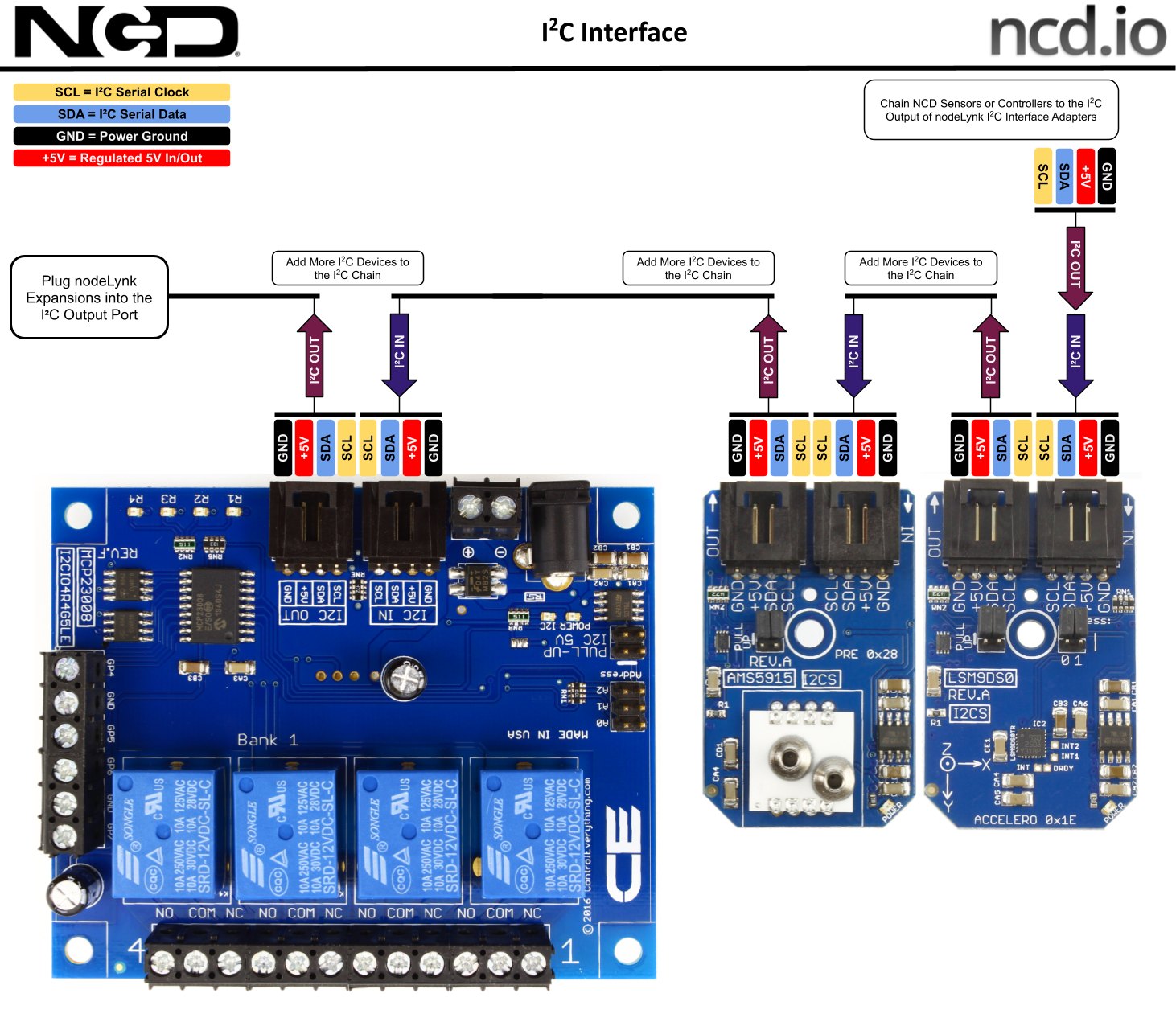

연결 도면과 자료

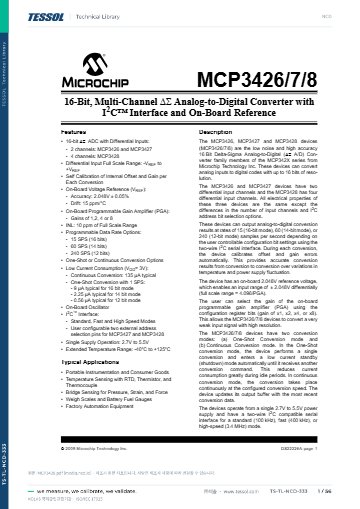

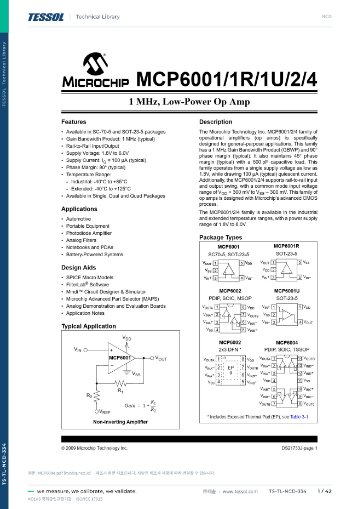

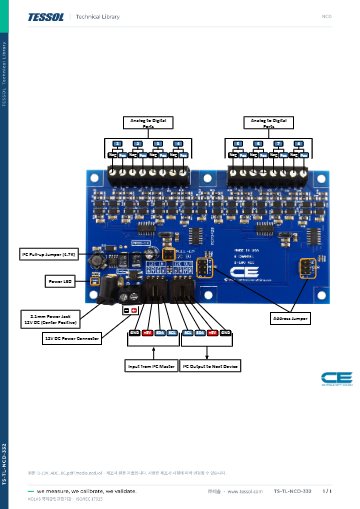

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
전압 환산
PR33-43 Raw_ADC 값을 0~24 V로 환산
PR33-43의 전압은 Raw_ADC 값에 0.0007346을 곱해 구하며, 이 계수는 0~24 V 범위에서 이득을 1로 둘 때의 값입니다. 0~5 V 신호를 읽을 때는 이득을 2로 설정합니다. 샘플 속도는 16비트에서 초당 15 샘플, 12비트에서 초당 240 샘플입니다.

주소 설정
PR33-43 칩 2개의 I2C 주소 점퍼
PR33-43에는 MCP3428이 두 개 실려 있어 온보드 점퍼로 칩마다 주소를 지정합니다. 시작 주소는 0x68이며, 두 칩의 주소가 서로 달라야 합니다. MCP3428은 주소 핀 두 개(Adr0·Adr1)의 조합으로 한 I2C 버스에 최대 8개까지 연결할 수 있습니다.
특징
PR33-43의 입력 구조
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 8채널 모두 0~24 V | 채널별 범위를 따로 나누지 않고 같은 범위로 읽습니다. |
| 온보드 증폭기 | 입력 신호를 변환기 범위에 맞게 조절합니다. |
| 16비트 MCP3428 | 전압 변화를 세밀하게 읽습니다. |
| 플러그형 커넥터 옵션 | 주문 시 플러그형 커넥터를 선택할 수 있습니다. |

사양
PR33-43 상세 사양
| 항목 | 사양 |
|---|---|
| 입력 전압 | 0 ~ 24 V DC |
| 채널 수 | 8채널 (MCP3428 2개) |
| 분해능 | 16비트 |
| 이득 증폭기 | x1-x8 프로그래밍 가능 |
| 통신 속도 | 최대 3.4 MHz (MCP3428 I2C 고속 모드) |
| I2C 시작 주소 | 0x68 |
| 인터페이스 | I2C |
| 변환 계수 | Raw_ADC × 0.0007346 (0~24 V) |
| 게인 설정 | 0~24 V: 게인 1 · 0~5 V: 게인 2 |
| 샘플 속도 | 16비트 초당 15 샘플 · 12비트 초당 240 샘플 |
| 주소 설정 | 온보드 점퍼 (칩 2개 각각 설정) |
| 플러그형 커넥터 | 선택 사양 |
| 호스트 연결 | nodeLynk 마스터 어댑터 또는 호스트별 어댑터 필요 (4핀 I2C, 5 V 버스와 5 VDC 전원) |

활용 분야
PR33-43으로 수집하는 전압 신호
- 산업 센서 전압 수집 — 0~10 V와 0~24 V 출력 센서의 전압을 디지털 값으로 기록합니다.
- 전원 전압 감시 — 24 V 계통의 전압 변동을 채널별로 읽습니다.
- 다채널 데이터 수집 — 한 보드로 여덟 개 전압을 수집합니다.

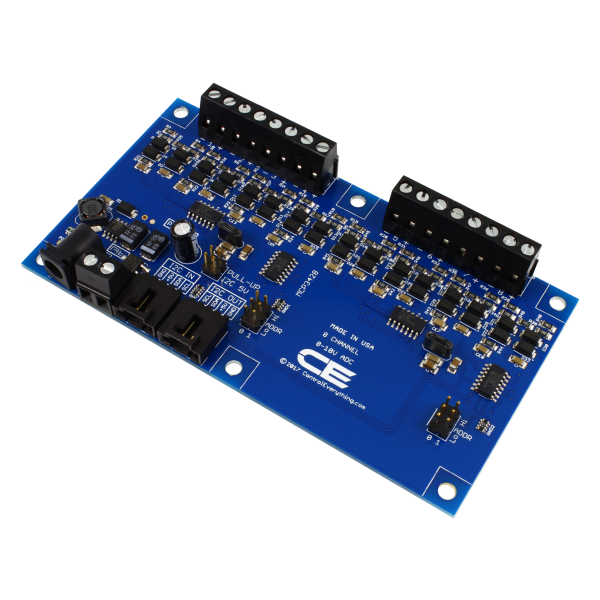

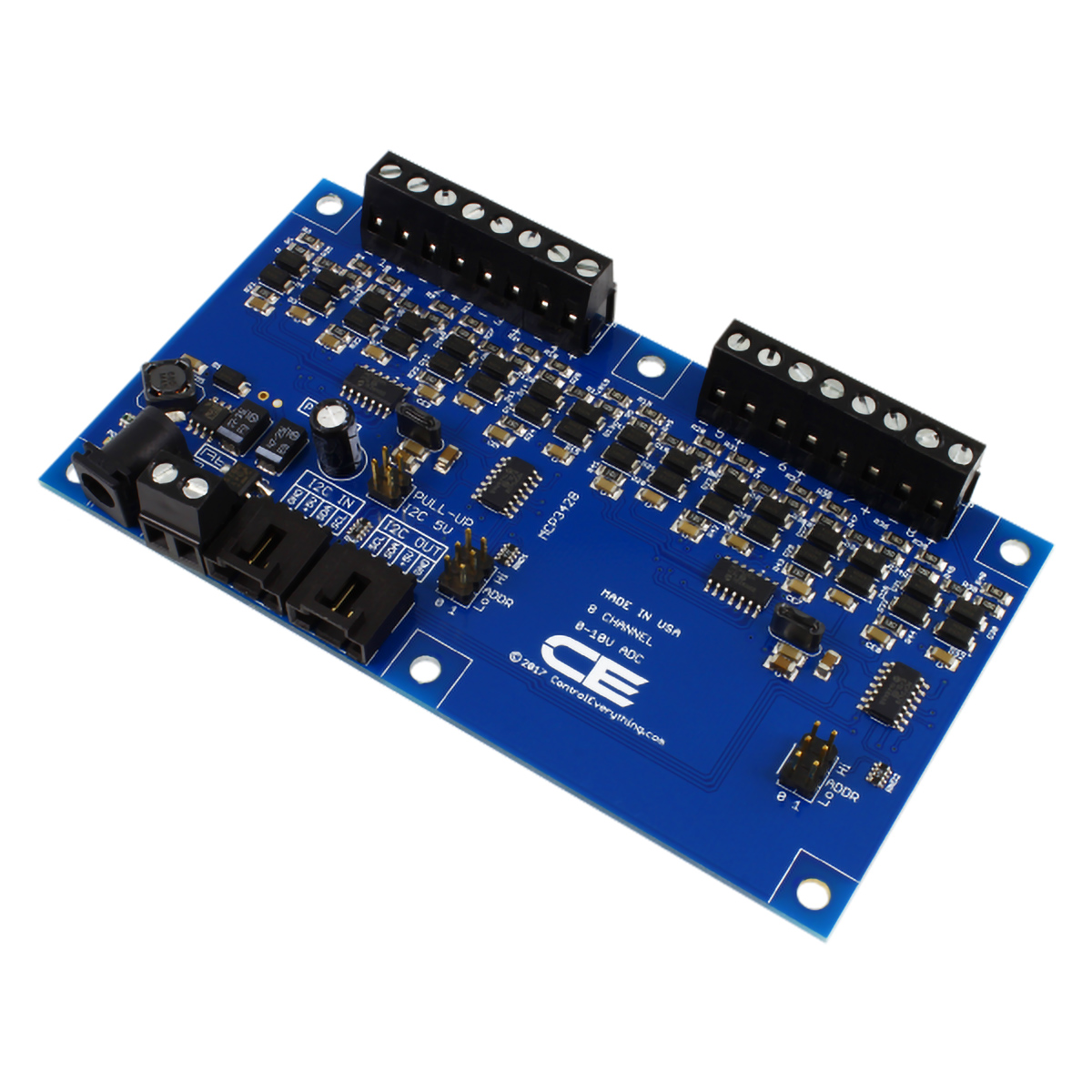

제품 상세 이미지

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR33-43과 같은 계열 모델
- PR33-29 — 0~10 V 4채널, IoT 인터페이스형
관련 제품
전압 측정 보드에 이어 쓰는 입력·연결 장비
- NCD PR33-19 8채널 광 절연 디지털 입력 (MCP23008)
- NCD PR33-17 USB-I2C 변환기 (가상 COM 포트 FT230XS)
- NCD PR33-18 USB 인터페이스 어댑터 (NCD IoT 장치용, FT230XS)
PR33-43의 입력 범위는 얼마입니까?
0~24 V DC입니다. 8채널 모두 같은 범위를 읽습니다.
PR33-43의 전압 값은 어떻게 구합니까?
Raw_ADC 값에 0.0007346을 곱합니다. 이득 1에서 0~24 V 범위에 적용하는 계수입니다.
PR33-43의 I2C 주소는 어떻게 나눕니까?
온보드 점퍼로 칩 두 개의 주소를 각각 지정하며, 시작 주소는 0x68입니다.
PR33-43으로 전류 신호도 읽을 수 있습니까?
아닙니다. 전압 입력 보드이므로 4-20mA 신호는 PR33-10·15·16·28·31 수신기를 사용하세요.
FAQ 자주묻는 질문
-
PR33-43의 입력 범위는 얼마입니까?
0~24 V DC입니다. 8채널 모두 같은 범위를 읽습니다.
-
PR33-43의 전압 값은 어떻게 구합니까?
Raw_ADC 값에 0.0007346을 곱합니다. 이득 1에서 0~24 V 범위에 적용하는 계수입니다.
-
PR33-43의 I2C 주소는 어떻게 나눕니까?
온보드 점퍼로 칩 두 개의 주소를 각각 지정하며, 시작 주소는 0x68입니다.
-
PR33-43으로 전류 신호도 읽을 수 있습니까?
아닙니다. 전압 입력 보드이므로 4-20mA 신호는 PR33-10·15·16·28·31 수신기를 사용하세요.
