산업용 접점 신호를
광 절연으로 읽는 8채널 보드

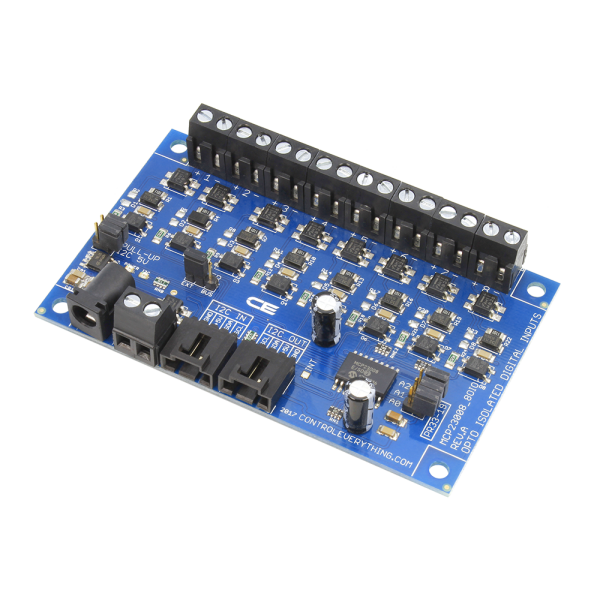

NCD PR33-19 8채널 광 절연 디지털 입력

견적 받기

NCD 국내 정식 공급 파트너

NCD PR33-19는 광 절연 디지털 입력 8개를 MCP23008 고속 I2C로 읽는 8채널 입력 보드로, 센서와 산업용 접점 신호를 호스트와 전기적으로 분리해 받아야 하는 개발 현장에 맞춘 제품입니다.

8개 입력 모두 3V ~ 24V 고수준 로직을 받고, 온보드 5V 스위처가 보드 전원을 만들며 역극성 보호를 갖췄습니다. 입력 신호는 광 커플러로 분리되며, 이 보드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

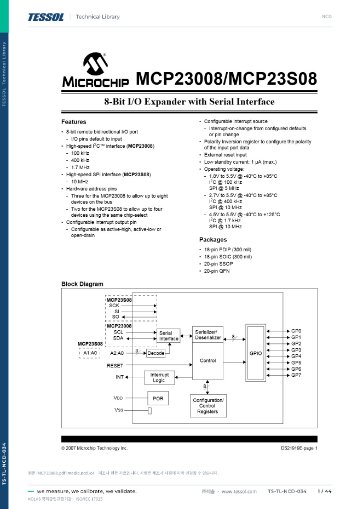

이 제품의 데이터시트, 기계 도면 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

8채널

광 절연 디지털 입력

3V ~ 24V

고수준 로직 입력 범위

I2C

MCP23008로 입력 상태 읽기

5V

온보드 스위처 보드 전원

특징

절연 입력과
전원 보호

핵심 특징현장에서 달라지는 점
광 절연 입력입력 신호를 광 커플러로 분리해 현장 신호선의 노이즈와 전압 차이가 호스트로 넘어가는 것을 막습니다.
고수준 입력 범위넓은 고수준 로직 범위를 받아 3V 로직과 24V 산업 신호를 같은 보드에서 읽습니다.
고속 I2CMCP23008이 입력 상태를 I2C로 보내 호스트의 핀을 소모하지 않습니다.
온보드 전원온보드 5V 스위처가 보드 전원을 만들어 별도 5V 전원이 필요하지 않습니다.
역극성 보호전원 극성이 바뀌어도 보드를 보호해 현장 배선 실수의 피해를 줄입니다.
나사 단자 배선나사 단자로 신호선을 체결하므로 커넥터 가공 없이 연결합니다.

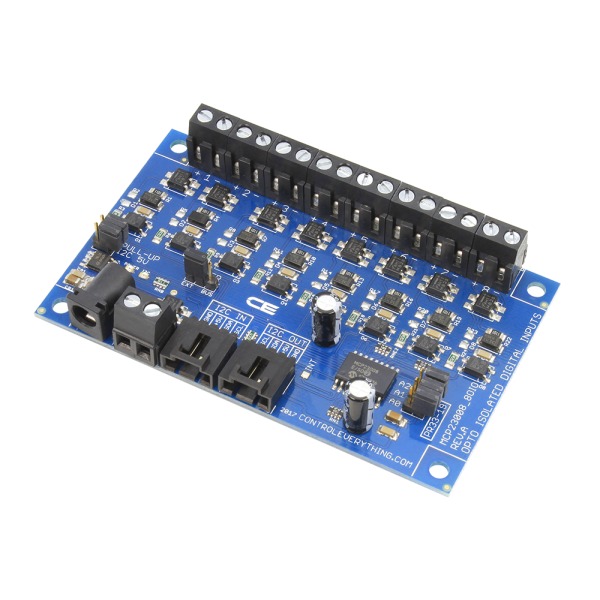

NCD PR33-19 - 입력 단자대가 줄지어 있는 8채널 입력 기판 모습
입력 단자대가 줄지어 있는 8채널 입력 기판 모습

입력 구성

입력 전압 범위와
임계 조정

모든 입력은 3V ~ 24V 고수준 로직을 받습니다. 입력 신호와 직렬로 저항을 더하면 더 높은 입력 전압에도 대응할 수 있으므로, 24V를 넘는 신호는 저항 값을 계산해 적용하세요.

입력은 광 커플러로 분리된 뒤 MCP23008이 읽기 때문에, 호스트는 I2C 명령 한 번으로 8개 입력 상태를 받아옵니다. 한 마스터 장치에는 보드를 최대 8개까지 연결할 수 있습니다.

나사 단자에 신호선을 배선한 입력 보드

입력 8개의 나사 단자에 접점 신호선을 체결하고 I2C 커넥터로 호스트에 연결합니다.

전원 공급

12V 권장 전원과
보호 기능

전원은 배럴 커넥터나 나사 단자로 공급합니다. 권장 전원은 센터 플러스 2.1mm 배럴 커넥터의 12VDC이며, 1.25A 이상 용량을 선택하세요.

온보드 5V 스위처가 보드 전원을 만들고 역극성 보호가 배선 실수를 막습니다. 호스트와는 I2C 케이블로 이어지며 6인치(152mm) 케이블이 포함됩니다.

배럴 커넥터와 전원 단자가 있는 PR33-19

12V 어댑터를 배럴 커넥터에 꽂거나 전원 나사 단자에 배선합니다.

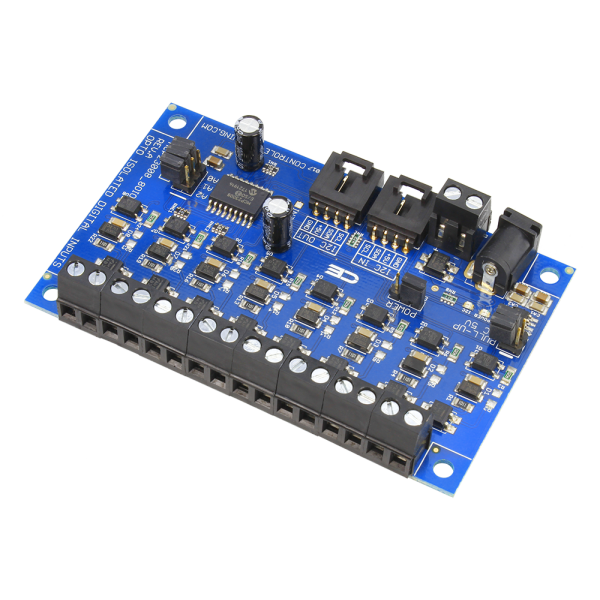

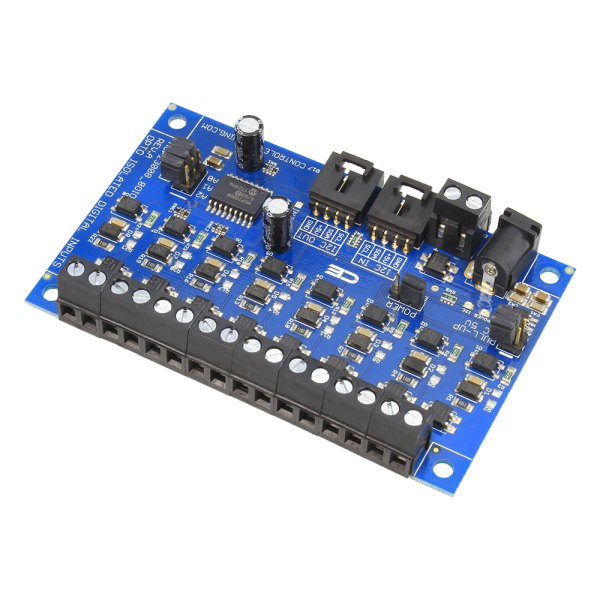

NCD PR33-19 - 기판 반대쪽에서 본 입력 단자대와 I2C 커넥터
기판 반대쪽에서 본 입력 단자대와 I2C 커넥터

사양

PR33-19 입력 보드
사양

항목사양
품번PR33-19
입력광 절연 디지털 입력 8개
입력 로직고수준 3V ~ 24V (직렬 저항 추가 시 입력 전압 상향)
인터페이스고속 I2C (MCP23008)
전원온보드 5V 스위처 · 역극성 보호
권장 전원12VDC 센터 플러스 2.1mm 배럴 커넥터 · 1.25A 이상
전원 입력배럴 커넥터 · 나사 단자
연결나사 단자
보드 연결 수한 마스터 장치에 최대 8개
케이블6인치(152mm) I2C 케이블 포함
플랫폼 연결플랫폼 어댑터 (PR2-1 · PR14-3 · PR19-6 · PR32-4)
호환 플랫폼Raspberry Pi · BeagleBone · Arduino · Onion Omega 외

활용 분야

절연 입력이
필요한 용도

  • 센서 접점 읽기 — 센서의 접점 신호를 최대 8개까지 I2C로 읽습니다.
  • 산업용 신호 수신 — 산업용 입력 신호를 광 절연 상태로 마이크로 컨트롤러에 전달합니다.
  • 입력 채널 추가 — Raspberry Pi나 Arduino에 외부 입력 8개를 더해 읽습니다.
  • IoT 보드 채널 확장 — Onion Omega 같은 IoT 보드에 입력 채널을 더합니다.

선택 가이드

입력 읽기와 부하 구동 목적별 권장 모델

이럴 때 (용도)권장 모델선택 이유
외부 입력 신호를 여러 채널로 읽을 때PR33-198개 입력을 광 절연 상태로 읽는 입력 전용 모델입니다.
소전류 부하를 I2C로 켜고 끌 때PR3-1소전류 부하를 켜고 끄는 I2C 출력용 모듈입니다.
큰 전류 부하를 켜고 끌 때PR21 시리즈큰 전류 부하에는 8채널 8W FET 드라이버가 맞습니다.

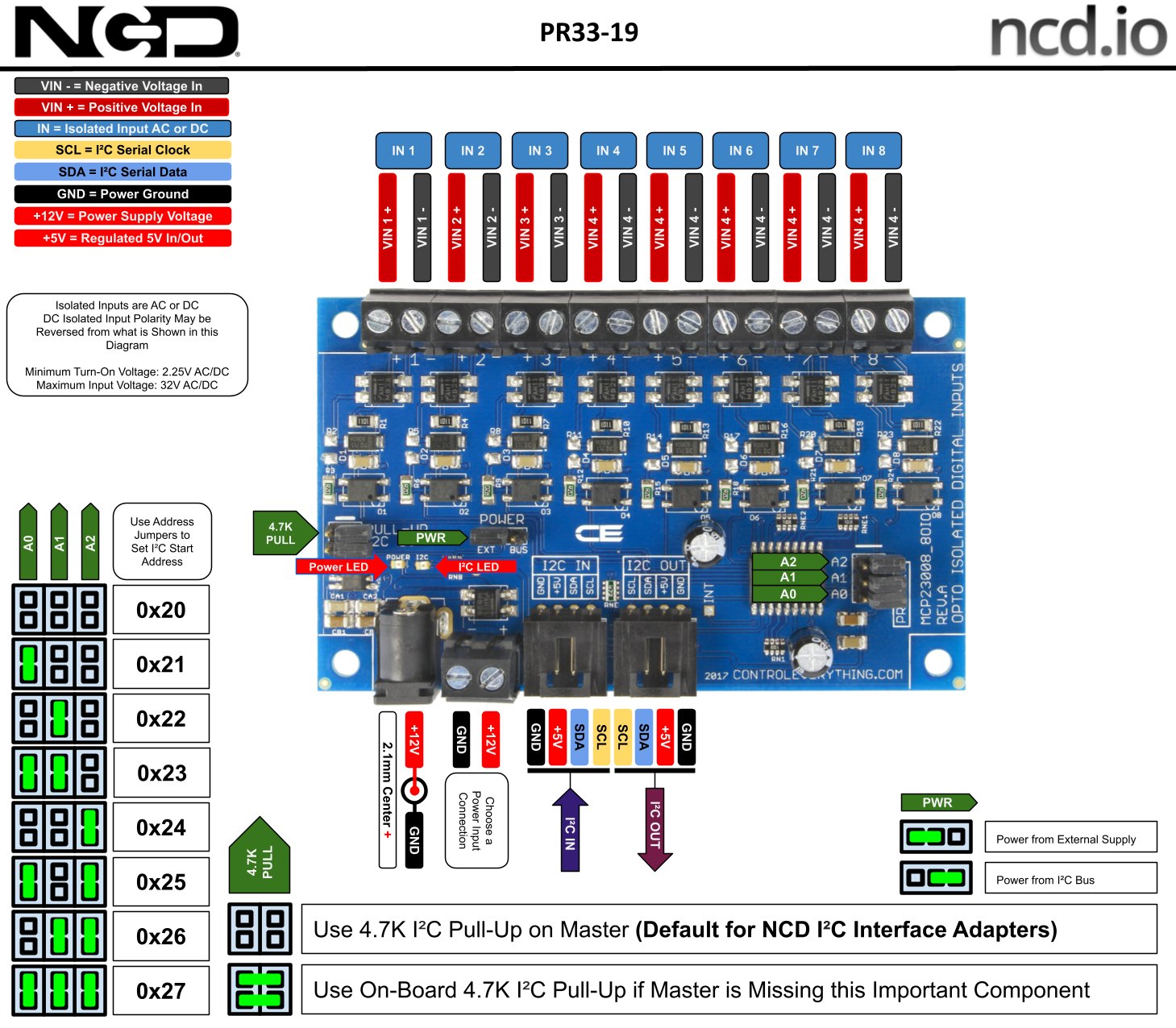

NCD PR33-19 - 입력 기판의 I2C 주소 점퍼와 단자 위치 설명도
입력 기판의 I2C 주소 점퍼와 단자 위치 설명도

구성·옵션

구성과
연결 장비

구분내용
모델PR33-19
입력 인터페이스I2C (MCP23008)
전원 입력배럴 커넥터 · 나사 단자
플랫폼 연결플랫폼 어댑터 (PR2-1 · PR14-3 · PR19-6 · PR32-4)
