55 V 직류 부하 8개를 I2C로 채널별 개폐
NCD PR21-1 8채널 오픈 콜렉터 FET 드라이버 채널 수 : 8채널 부하 전압 · 전류 : 55 VDC · 5.5 A 채널당 열 방출 : 8 W
견적 받기NCD 한국 독점 공급 파트너

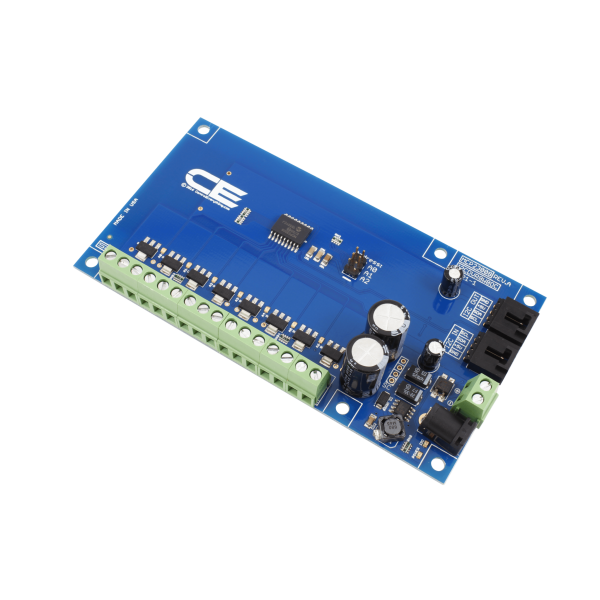

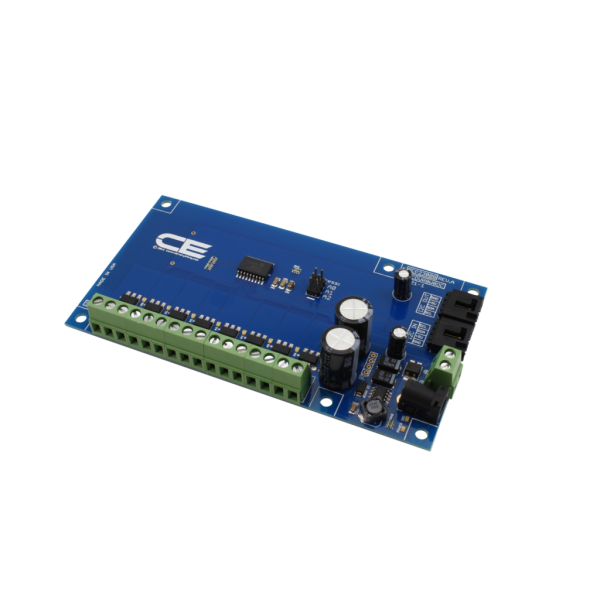

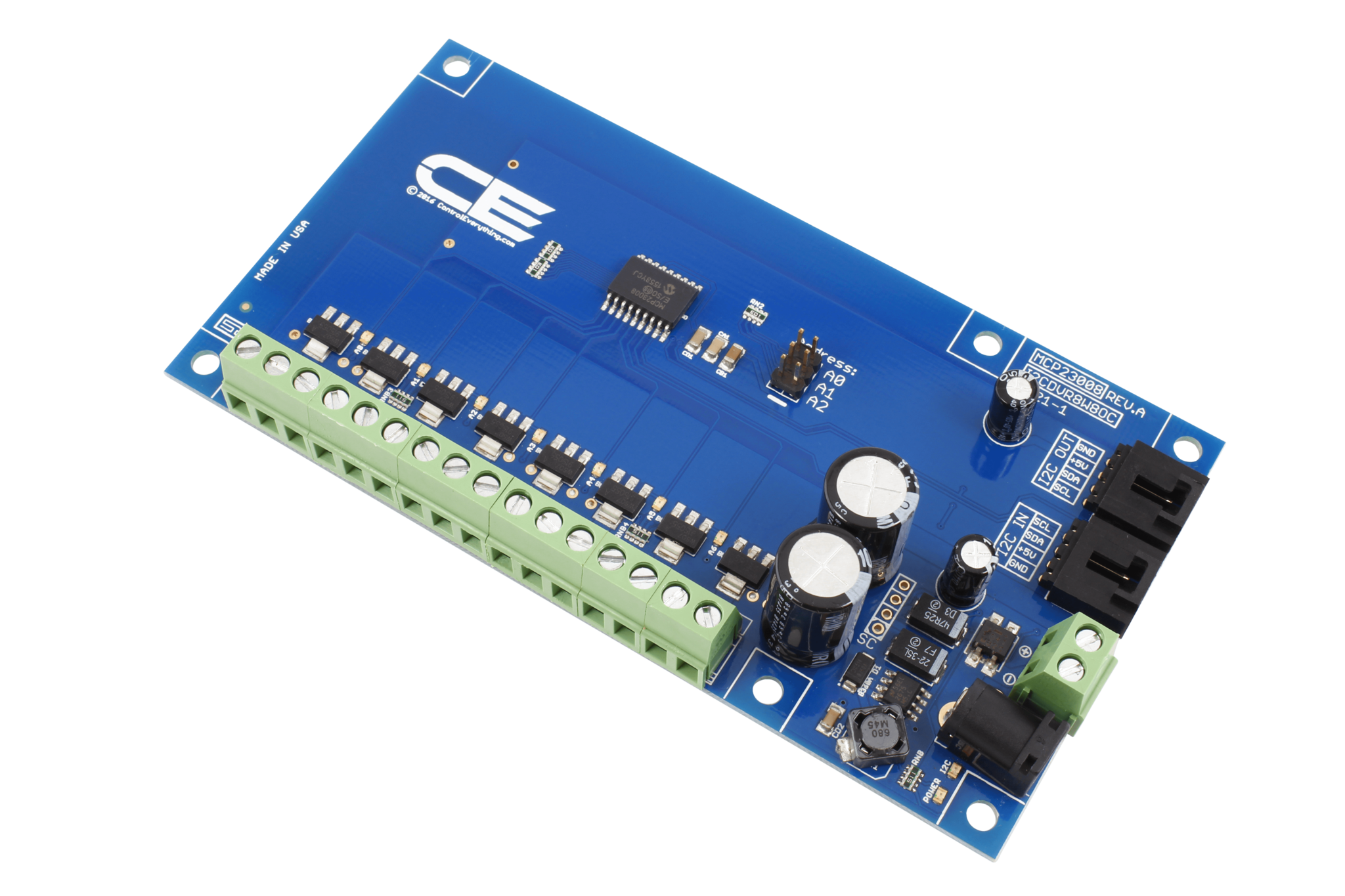

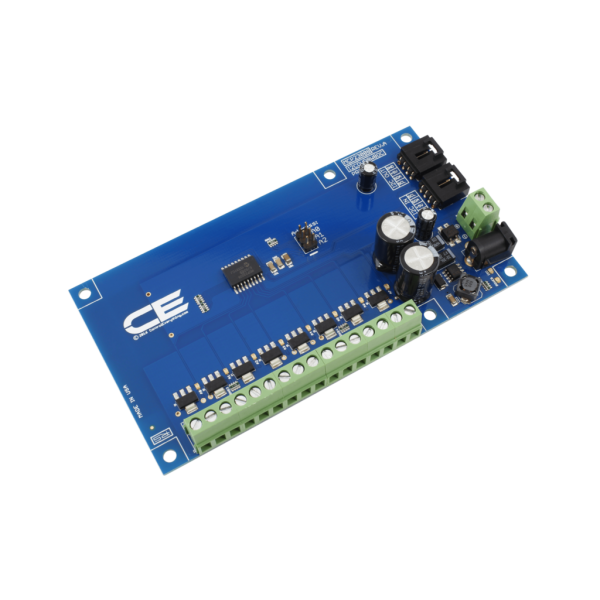

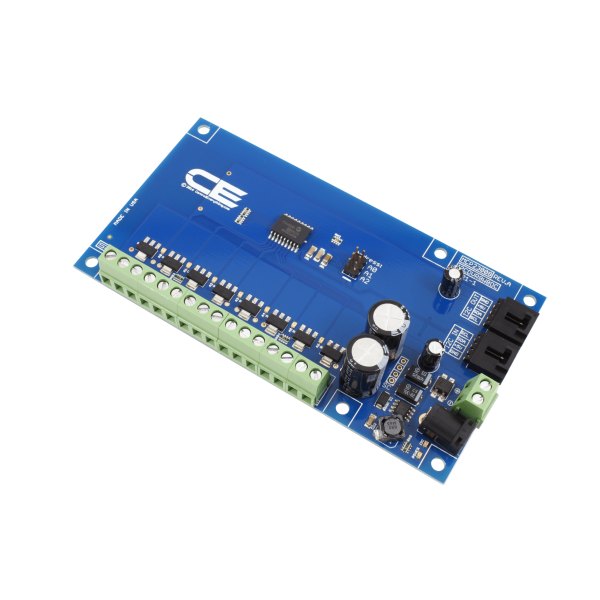

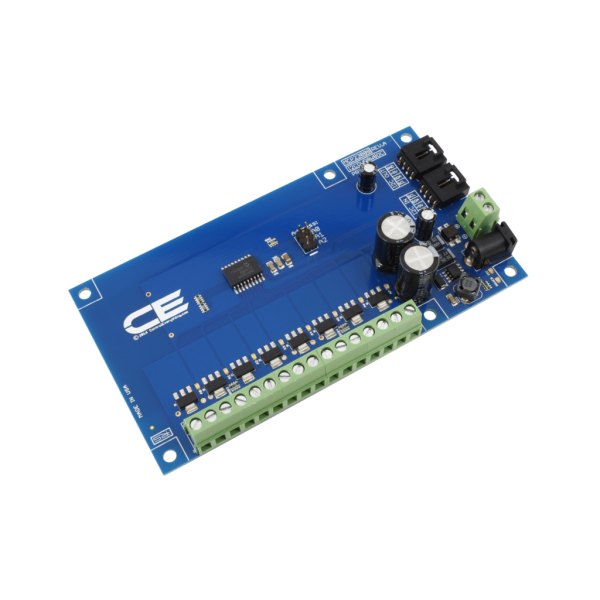

NCD PR21-1은 최대 55 VDC 직류 부하 8개를 채널별로 개폐하는 8채널 오픈 콜렉터 FET 드라이버(8-Channel Open Collector FET Driver)입니다. MCP23008 GPIO 확장기가 I2C 명령을 받아 채널마다 BUK98150-55A FET를 켜고 끕니다. (주)테솔이 국내에 공식 공급합니다.
호스트와는 I2C 신호선으로 직접 연결하므로 핀 사용량이 적습니다. 채널마다 FET가 따로 있어 한 채널에 과부하가 걸려도 다른 채널의 동작에는 영향이 없습니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
사양
PR21-1 전기적 사양
| 항목 | 사양 |
|---|---|
| 출력 구분 | 오픈 콜렉터 |
| 채널 수 | 8채널 |
| 부하 전압 · 전류 | 55 VDC · 5.5 A |
| 채널당 열 방출 | 8 W |
| GPIO 확장기 | MCP23008 |
| 출력 소자 | 채널당 BUK98150-55A N채널 FET 1개 |
| 인터페이스 | I2C |
| I2C 확장 | 포트당 최대 8개, 총 64채널 |
| 포함 구성 | I2C 확장 케이블 |
| 제품 코드 | 1623131450 |

접속
I2C 직결과 64채널 확장

I2C 포트로 늘리는 채널 수
I2C 확장 포트에 센서나 다른 컨트롤러를 같은 버스로 이어 붙일 수 있고, 동봉된 I2C 확장 케이블로 바로 연결합니다. 같은 포트에 PR21-1을 최대 8개까지 두면 64채널이 됩니다.

선택 기준
오픈 콜렉터 부하에 PR21-1이 맞는 경우
| 현장 조건 | PR21-1의 대응 |
|---|---|
| 12 V를 넘는 직류 부하 | 오픈 콜렉터 출력이 최대 55 VDC까지 받습니다. |
| 호스트가 I2C 마스터 | IoT 모듈 없이 I2C로 직접 연결합니다. |
| 밝기 조절이 필요 | 켜고 끄기만 하므로 PR21-7·PR21-8 PWM 드라이버를 검토하세요. |
| 채널이 16개 필요 | 16채널 FET 드라이버인 PR20 시리즈를 검토하세요. |
활용 분야
PR21-1로 구동하는 직류 부하
- 솔레노이드 밸브 — PC나 마이크로컨트롤러에서 I2C 명령으로 개폐합니다.
- 고출력 LED와 직류 조명 — 채널별로 켜고 끕니다.
- 소형 DC 모터와 기계식 릴레이 — 가벼운 유도 부하를 구동합니다.
함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR21-1과 같은 계열 모델
- PR21-2 — 오픈 콜렉터 55 VDC 출력에 IoT 쉴드를 더한 구성
- PR21-4 — 12 VDC 솔레노이드 출력, I2C 직결
- PR21-5 — 12 VDC 솔레노이드 출력에 IoT 인터페이스를 갖춘 구성

관련 제품
PR21-1과 함께 보는 NCD 드라이버
- NCD MCP23008 4채널 8W FET 드라이버 (PR22-4 · PR22-1)
- NCD MCP23017 16채널 8W FET 드라이버 (PR20-1 · 2 · 4 · 5)
- NCD PCA9634 8채널 8W PWM FET 드라이버 (PR21-7 · PR21-8)
PR21-1은 어떤 직류 부하를 개폐합니까?
최대 55 VDC, 채널당 5.5 A까지의 직류 부하를 개폐합니다. 솔레노이드, 밸브, 소형 DC 모터, 기계식 릴레이 같은 가벼운 유도 부하도 구동합니다.
PR21-1과 PR21-4는 어떻게 다릅니까?
출력 방식이 다릅니다. PR21-1은 55 VDC까지 받는 오픈 콜렉터형이고, PR21-4는 12 VDC 솔레노이드형입니다. 둘 다 I2C로 연결합니다.
PR21-1로 PWM 밝기 조절을 할 수 있습니까?
아닙니다. 켜고 끄기만 하므로 PWM 조광이 필요하면 PR21-7 또는 PR21-8을 검토하세요.
PR21-1은 몇 개까지 연결할 수 있습니까?
한 I2C 포트에 최대 8개이며, 8채널씩 총 64채널입니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
PR21-1은 어떤 직류 부하를 개폐합니까?
최대 55 VDC, 채널당 5.5 A까지의 직류 부하를 개폐합니다. 솔레노이드, 밸브, 소형 DC 모터, 기계식 릴레이 같은 가벼운 유도 부하도 구동합니다.
-
PR21-1과 PR21-4는 어떻게 다릅니까?
출력 방식이 다릅니다. PR21-1은 55 VDC까지 받는 오픈 콜렉터형이고, PR21-4는 12 VDC 솔레노이드형입니다. 둘 다 I2C로 연결합니다.
-
PR21-1로 PWM 밝기 조절을 할 수 있습니까?
아닙니다. 켜고 끄기만 하므로 PWM 조광이 필요하면 PR21-7 또는 PR21-8을 검토하세요.
-
PR21-1은 몇 개까지 연결할 수 있습니까?
한 I2C 포트에 최대 8개이며, 8채널씩 총 64채널입니다.
