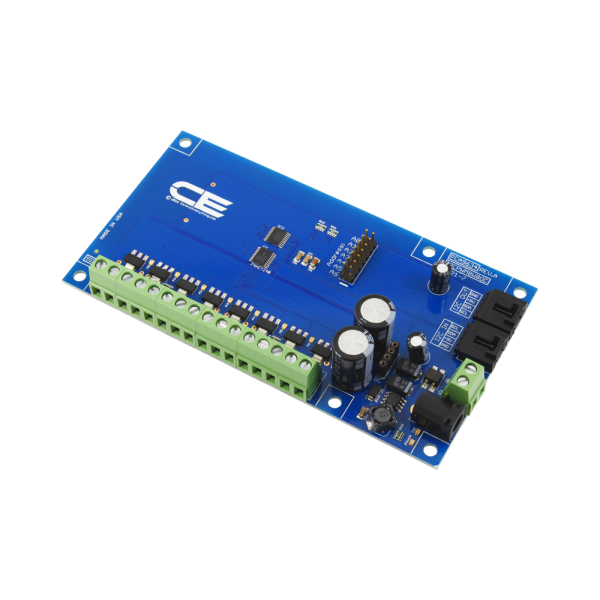

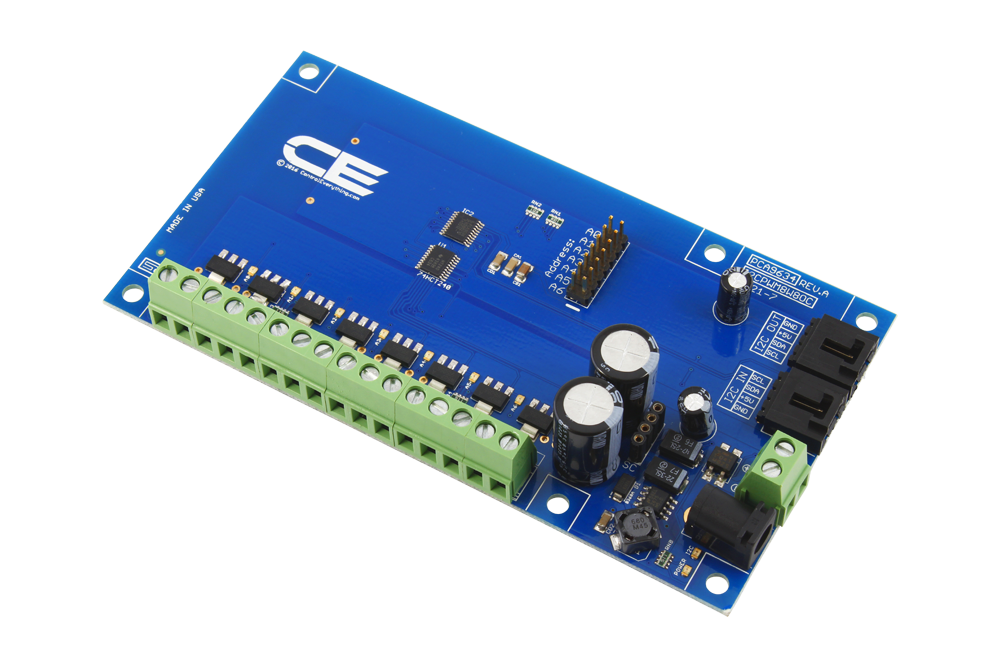

NCD PR21-7 PCA9634 I2C 인터페이스가있는 8 채널 8W 오픈 콜렉터 8 비트 PWM FET 드라이버

MODEL
PR21-7
브랜드
NCD
제품 자료

조명 여덟 구역을⁣ I2C 보드 한 장으로

NCD PR21-7 PCA9634 8채널 PWM FET 드라이버⁣ 품번 : PR21-7⁣ 인터페이스 : I2C⁣ PWM 칩 : PCA9634

견적 받기

NCD 한국 독점 공급 파트너

NCD PR21-7은 PCA9634 칩이 구동하는 8채널 PWM FET 드라이버(8채널 LED 디머)입니다. 8개 출력을 각각 8비트 PWM으로 제어해 백열등이나 고출력 LED 조명의 밝기를 구역별로 조절하며, Raspberry Pi 같은 I2C 호스트에 직접 연결합니다. (주)테솔이 국내에 공식 공급합니다.

출력 FET BUK98150-55A 8개가 각각 최대 55 VDC, 5.5 A를 제어합니다.

8채널

오픈 콜렉터 출력

256단계

8비트 PWM

55 VDC

5.5 A, 8 W 열 방출

62개

I2C 포트당 확장

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

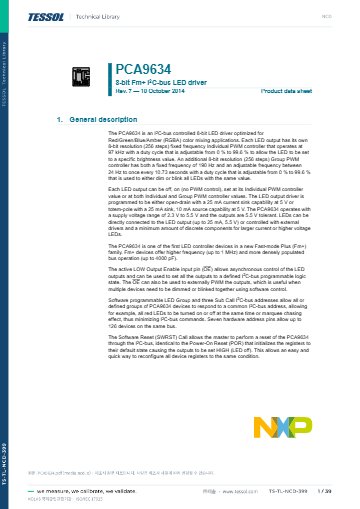

데이터시트와 도면

소프트웨어와 코드

8채널

출력별 독립 밝기

8비트

채널당 256단계 PWM

55 VDC · 5.5 A

FET 제어 범위

62개

I2C 포트당 최대 장치 수

조명 설계

PR21-7의⁣ 채널 분할과 전류 배분

채널마다 BUK98150-55A FET가 최대 55 VDC, 5.5 A를 제어하며 열 방출은 8 W입니다. 조명 한 구역의 부하는 이 정격 안에서 나누고, 보드는 12 VDC 전원으로 동작합니다.

여덟 구역 분할 연결

백열등이나 고출력 LED 조명을 채널 1~8에 나누어 연결하고 채널마다 PWM 값을 0~255로 지정합니다. I2C 확장 포트로 센서나 다른 컨트롤러를 같은 버스에 더할 수 있으며, I2C 확장 케이블이 동봉됩니다.

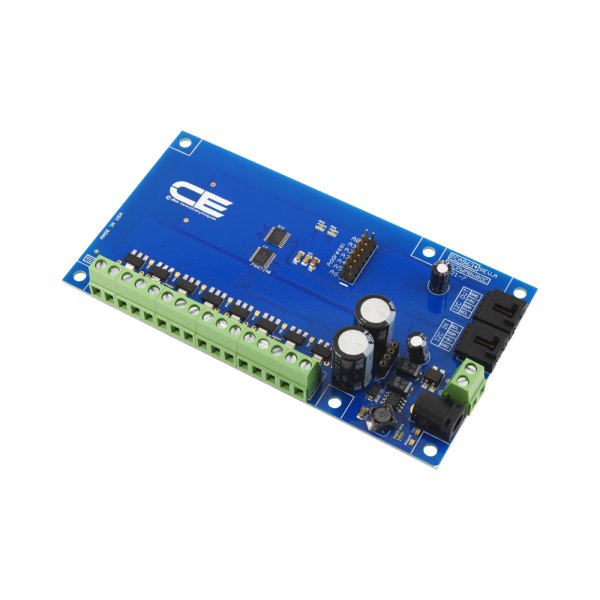

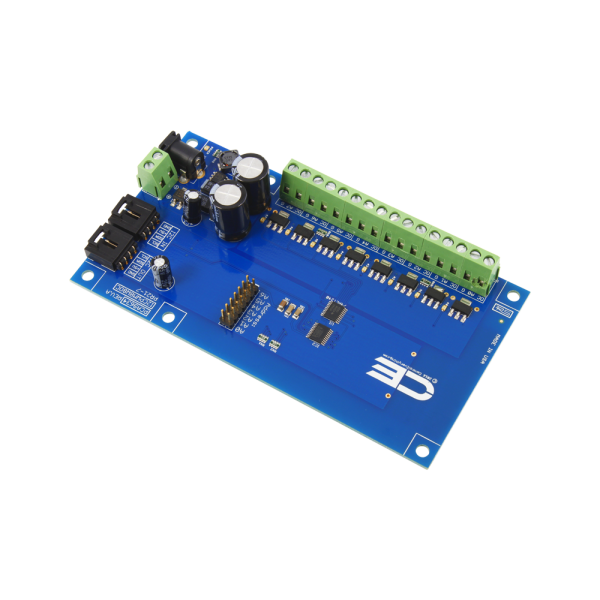

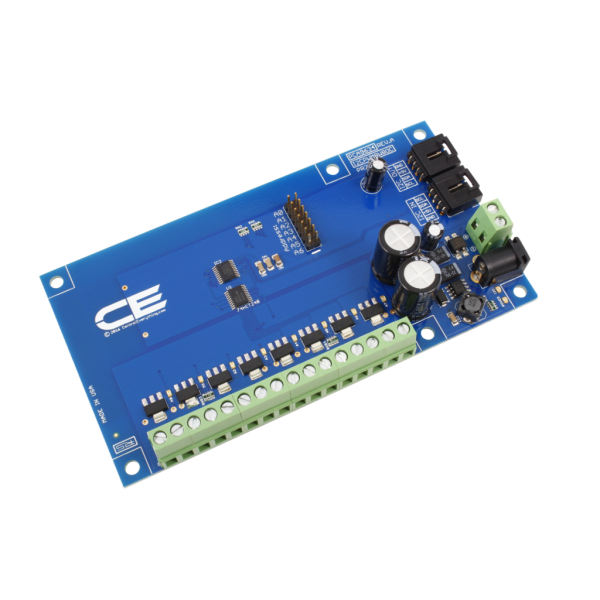

NCD PR21-7 - 녹색 단자대와 전원 커넥터가 있는 8채널 드라이버 보드
녹색 단자대와 전원 커넥터가 있는 8채널 드라이버 보드

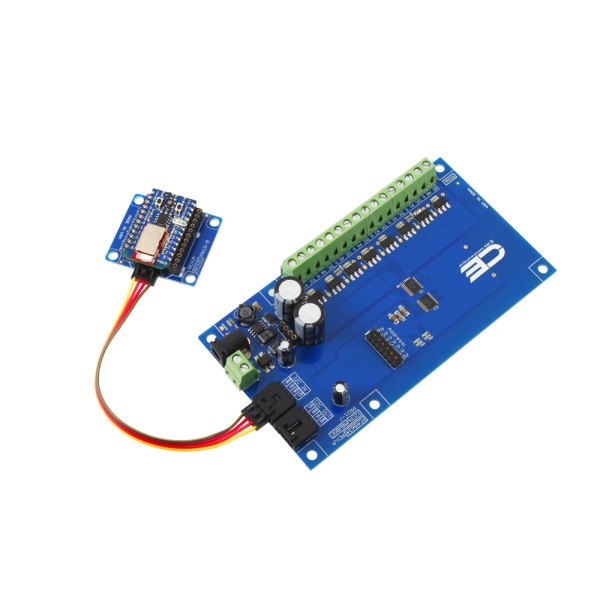

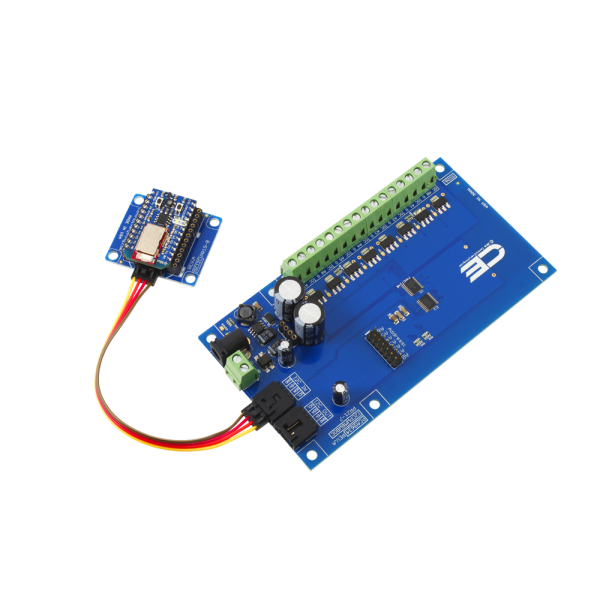

NCD PR21-7 - 드라이버 보드를 케이블로 무선 모듈 어댑터에 연결한 모습
드라이버 보드를 케이블로 무선 모듈 어댑터에 연결한 모습

호스트

PR21-7에 맞는⁣ I2C 호스트

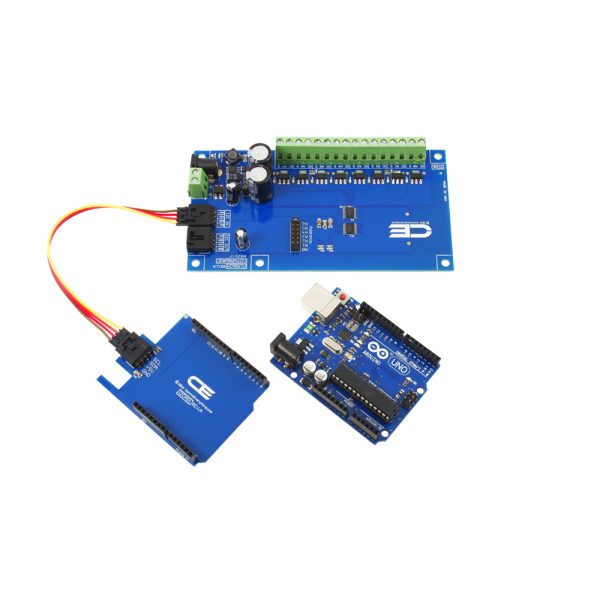

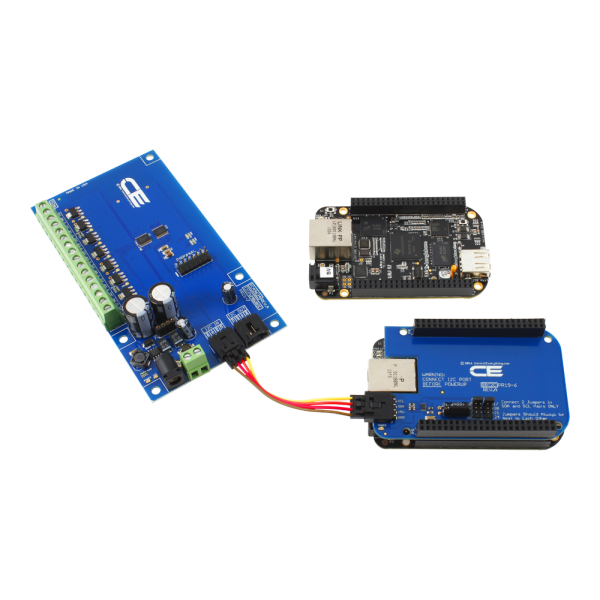

PR21-7은 Raspberry Pi, Arduino, BeagleBone 같은 I2C 호스트용 모델입니다. 한 I2C 포트에 장치를 최대 62개까지 연결할 수 있으며, Particle Photon이나 Electron에 연결해 Particle Cloud로 제어할 수도 있습니다.

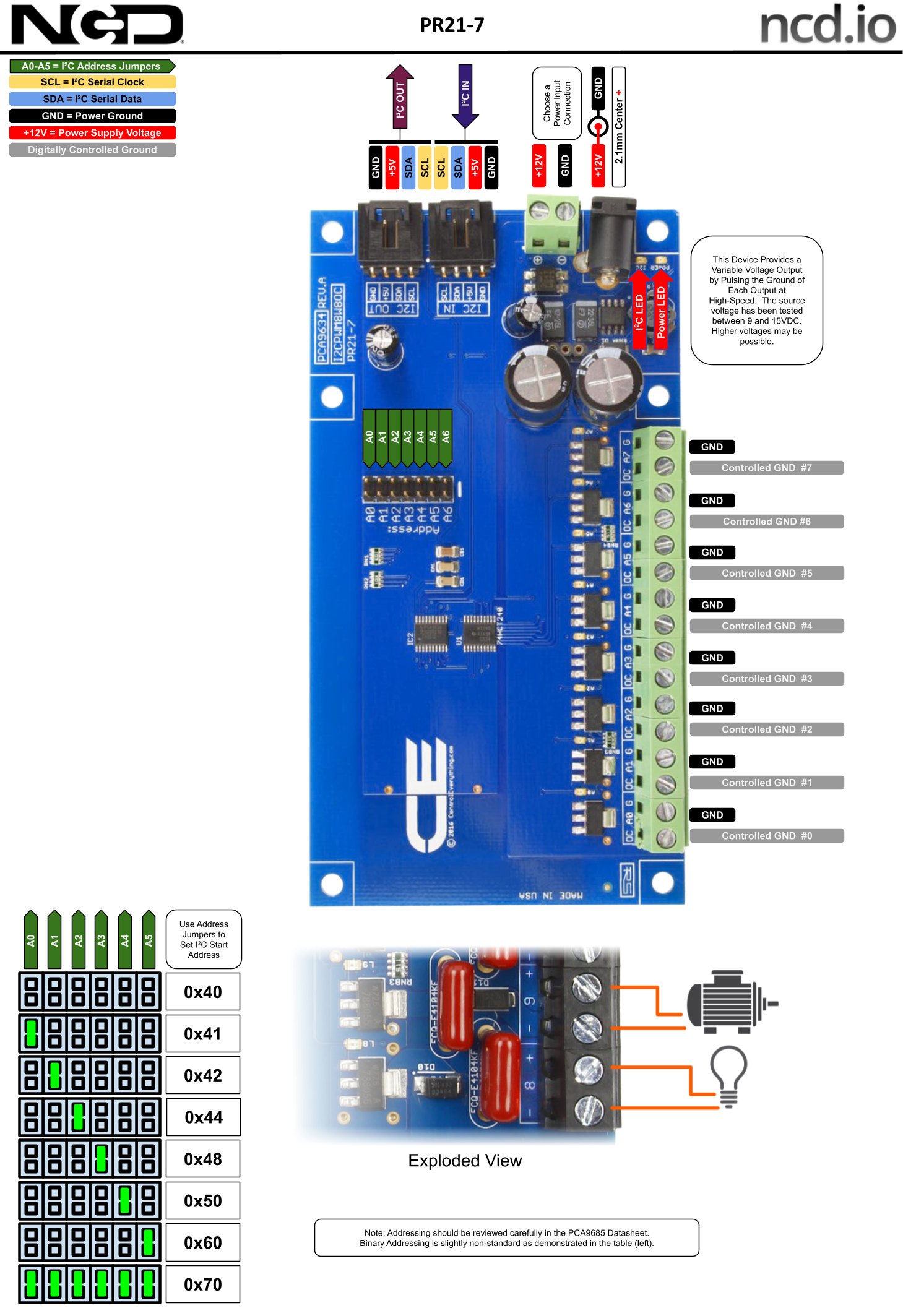

NCD PR21-7 - PWM 드라이버 기판의 I2C 주소와 단자 설명도
PWM 드라이버 기판의 I2C 주소와 단자 설명도

사양

PR21-7 사양

항목사양
품번PR21-7
인터페이스I2C
PWM 칩PCA9634
출력8채널 오픈 콜렉터, 8 W FET (BUK98150-55A N채널)
PWM 해상도8비트 (채널당 256단계)
정격55 VDC, 5.5 A
I2C 확장포트당 최대 62개, 확장 포트 1개
전원12 VDC
호환 플랫폼Raspberry Pi, Arduino, BeagleBone 등
부하저항성 DC 부하, AC 사용 불가
구성I2C 확장 케이블 동봉

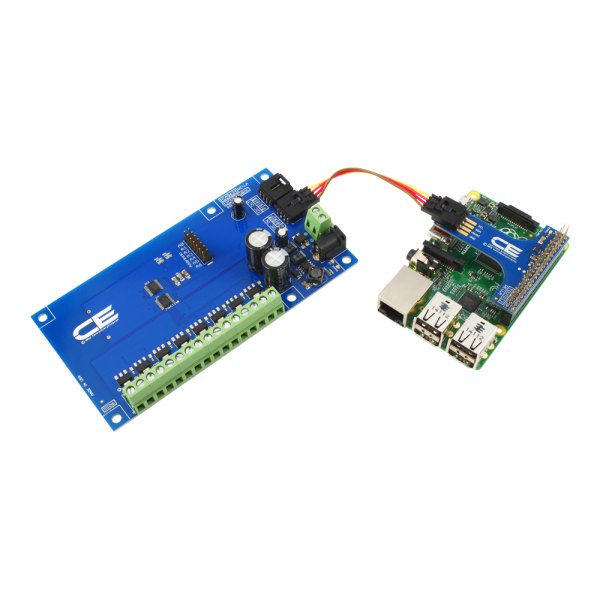

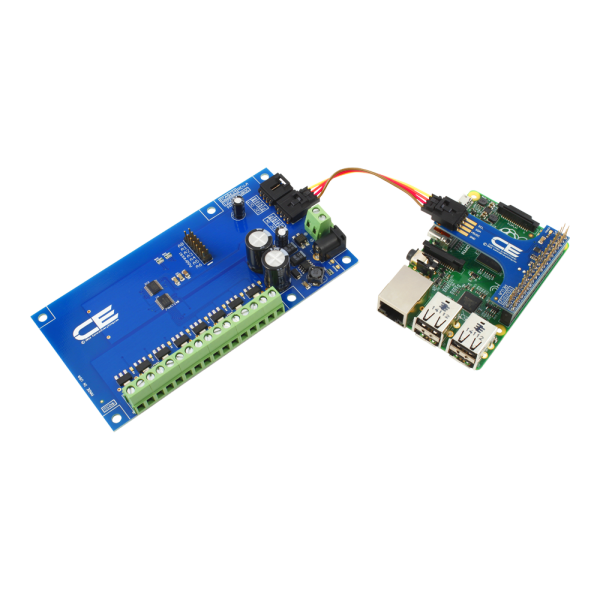

NCD PR21-7 - 드라이버 보드를 케이블로 라즈베리 파이에 연결한 모습
드라이버 보드를 케이블로 라즈베리 파이에 연결한 모습

활용 분야

구역별 밝기가 다른⁣ 직류 조명 현장

  • 실내 조명 — 백열등과 고출력 LED의 밝기를 구역별로 달리해 운영합니다.
  • 간판·연출 조명 — 저전압 직류 조명의 장면별 밝기를 지정합니다.
  • 계측 병행 — 같은 I2C 버스에 센서를 함께 연결합니다.

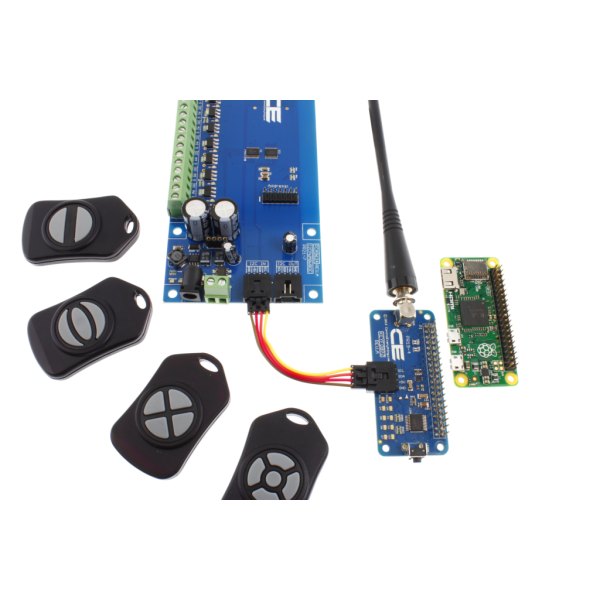

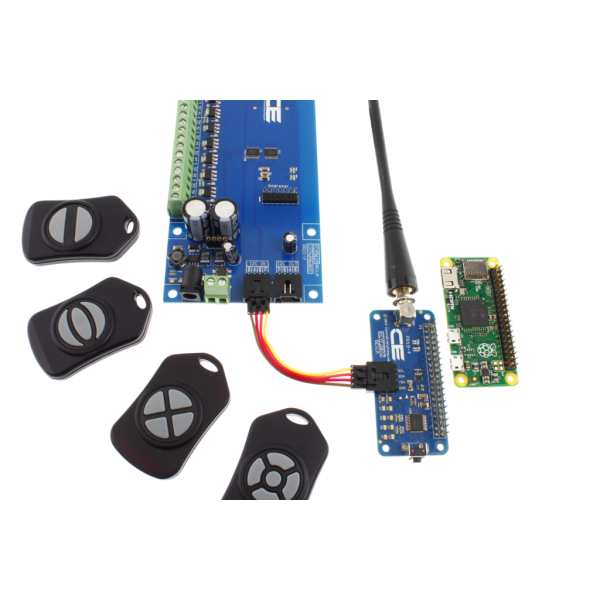

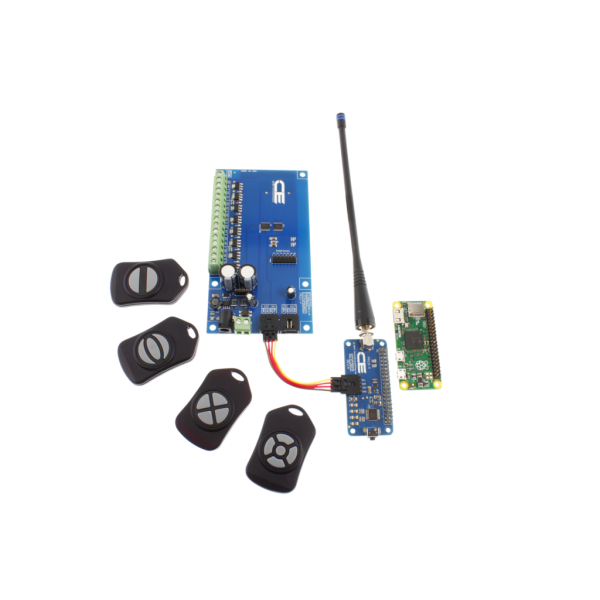

NCD PR21-7 - 무선 리모컨과 안테나 어댑터로 드라이버 보드를 제어하는 구성
무선 리모컨과 안테나 어댑터로 드라이버 보드를 제어하는 구성

제품 상세 이미지

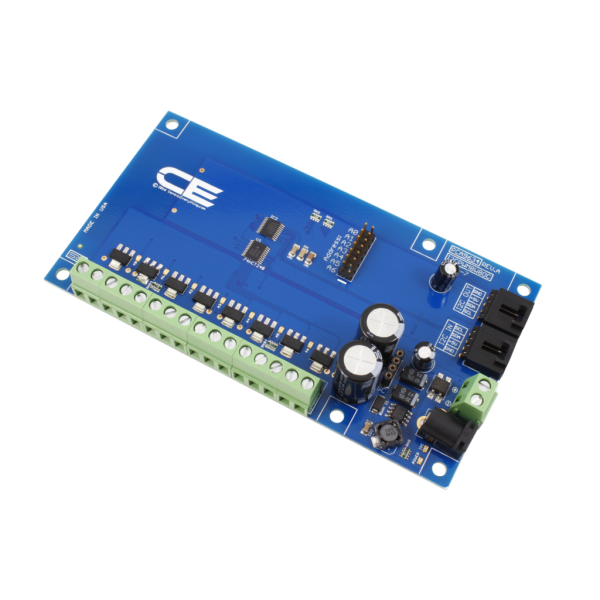

NCD PR21-7 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR21-7과⁣ 같은 계열 모델

  • PR21-8 — 같은 8채널이며 IoT 통신 모듈을 꽂는 모델
