조명 여덟 구역을
보드 한 장으로 조광하는 드라이버

NCD PR21-7 · PR21-8 8채널 PWM FET 드라이버

견적 받기

NCD 국내 정식 공급 파트너

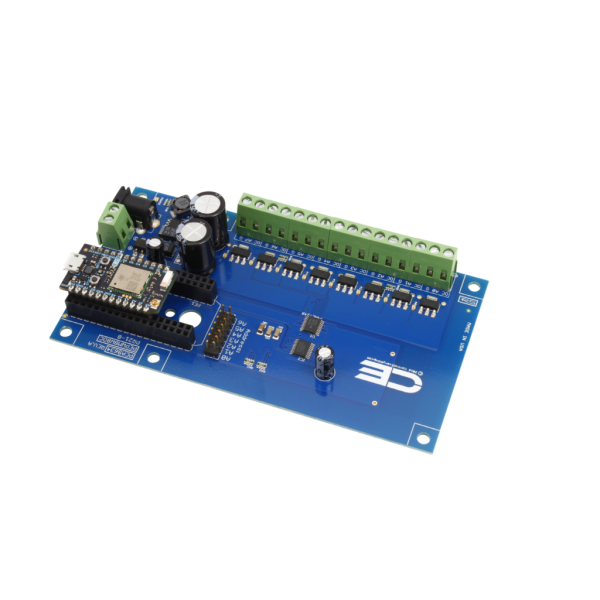

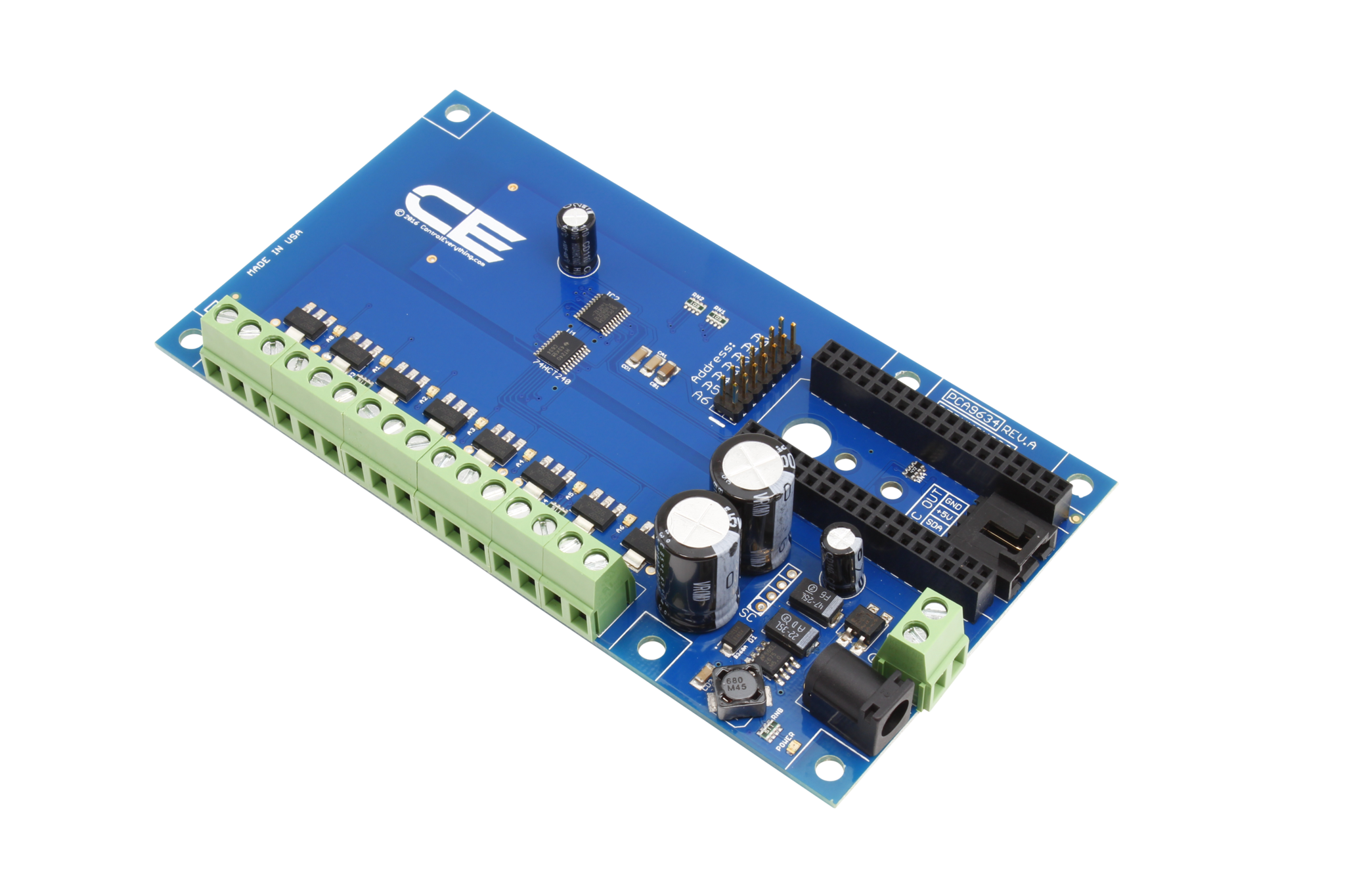

NCD PR21-7과 PR21-8은 PCA9634 칩이 구동하는 8채널 PWM FET 드라이버(8채널 LED 디머)로, 8개 출력을 각각 8비트 PWM으로 제어해 백열등이나 고출력 LED 조명의 밝기를 구역별로 조절합니다.

출력마다 BUK98150-55A FET를 갖춰 최대 55 VDC, 5.5 A를 제어하며, 정격은 8 W 열 방출 기준입니다. 4채널 모델과 달리 한 보드에서 조명 구역을 8개까지 나눌 수 있어 배선 수가 줄어듭니다. 이 드라이버는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

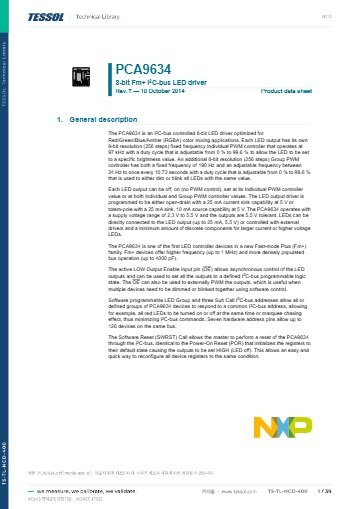

데이터시트와 도면

소프트웨어와 코드

8채널

출력별 독립 밝기

8비트

채널당 256단계 PWM

55 VDC · 5.5 A

FET 제어 범위

62개

I2C 포트당 최대 장치 수

특징

구역별 조광을
한 보드에 집약

핵심 특징현장에서 달라지는 점
8채널 독립 PWM조명 구역마다 밝기를 따로 지정하므로 조명 8구역을 보드 한 장으로 운영합니다.
8비트 해상도밝기를 채널당 256단계로 나눠 장면 전환 때 단차가 거의 보이지 않습니다.
출력 FET 8개채널마다 BUK98150-55A를 두어 한 구역의 부하 변동이 이웃 구역에 번지지 않습니다.
오픈 콜렉터 출력접지를 공통으로 묶으면 구역마다 전압이 다른 조명을 함께 연결할 수 있습니다.
I2C 버스 증설버스 하나에 장치를 62개까지 연결해 건물 규모의 조명 제어로 확장할 수 있습니다.

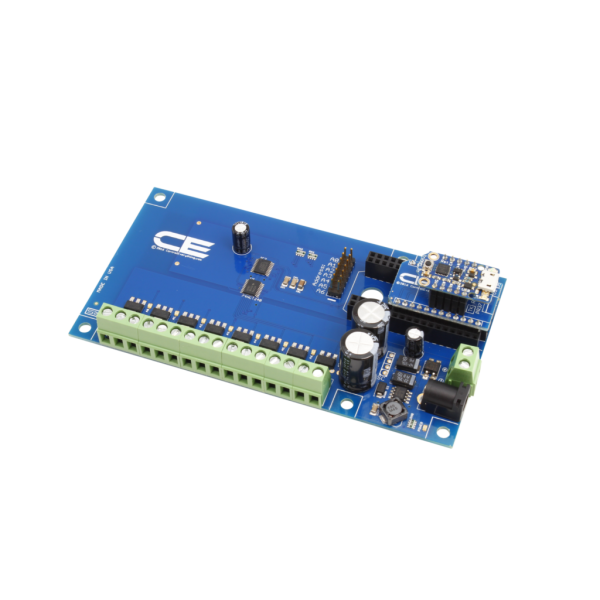

IoT 모듈 연결(PR21-8)Particle Photon, Electron, Bluz와 호환되므로 인터넷을 거쳐 조광을 제어할 수 있습니다.

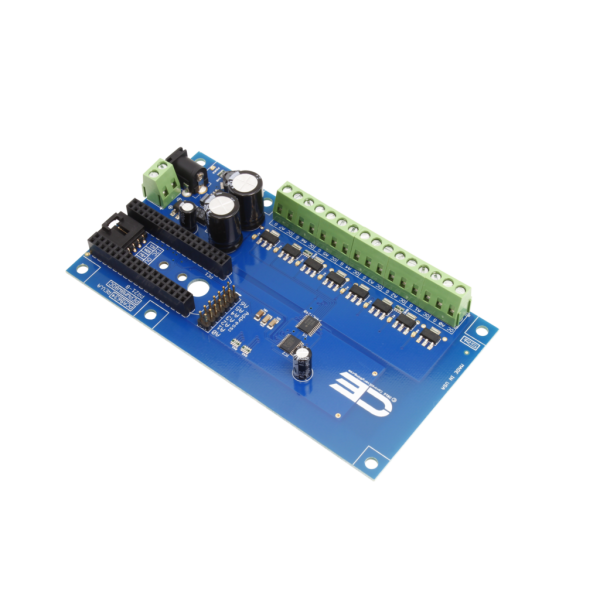

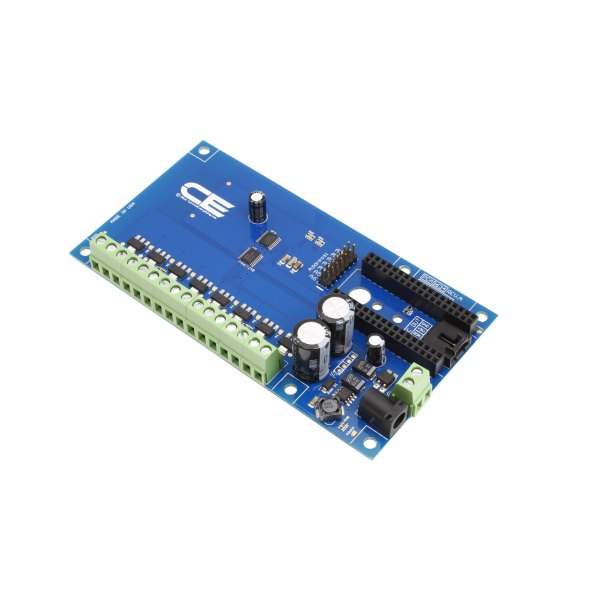

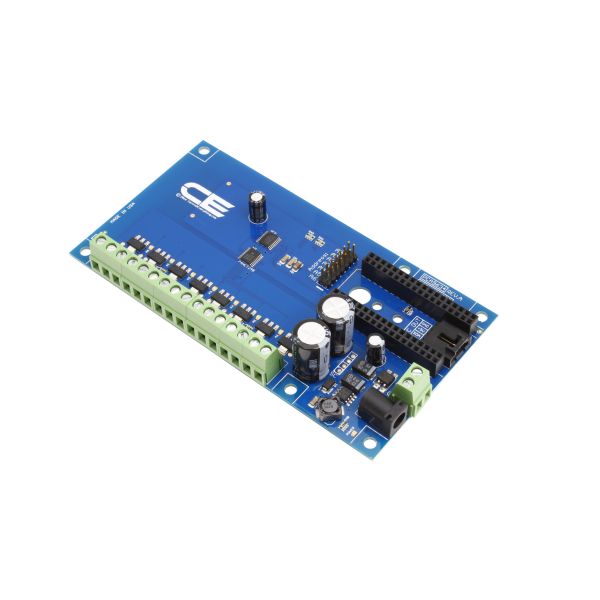

NCD PR21-8 - 모듈 소켓과 녹색 단자대가 있는 8채널 드라이버 보드
모듈 소켓과 녹색 단자대가 있는 8채널 드라이버 보드

조명 설계

채널 분할과
전압 구성

채널마다 열 방출이 8 W 기준이므로 조명 한 구역당 전류를 5.5 A 이내로 나누고, 전원은 외부 12 VDC 공급 장치를 보드에 연결합니다. 교류 전원 응용에는 사용하지 않으며 저항성 직류 부하만 대상으로 합니다.

조명 8구역 분할 구성

무대나 간판처럼 구역별 밝기가 다른 조명을 채널 1~8에 나누어 연결하면 PWM 값만 바꿔 장면을 전환합니다. PR21-7에는 I2C 확장 케이블이 동봉되어 센서 추가가 쉽습니다.

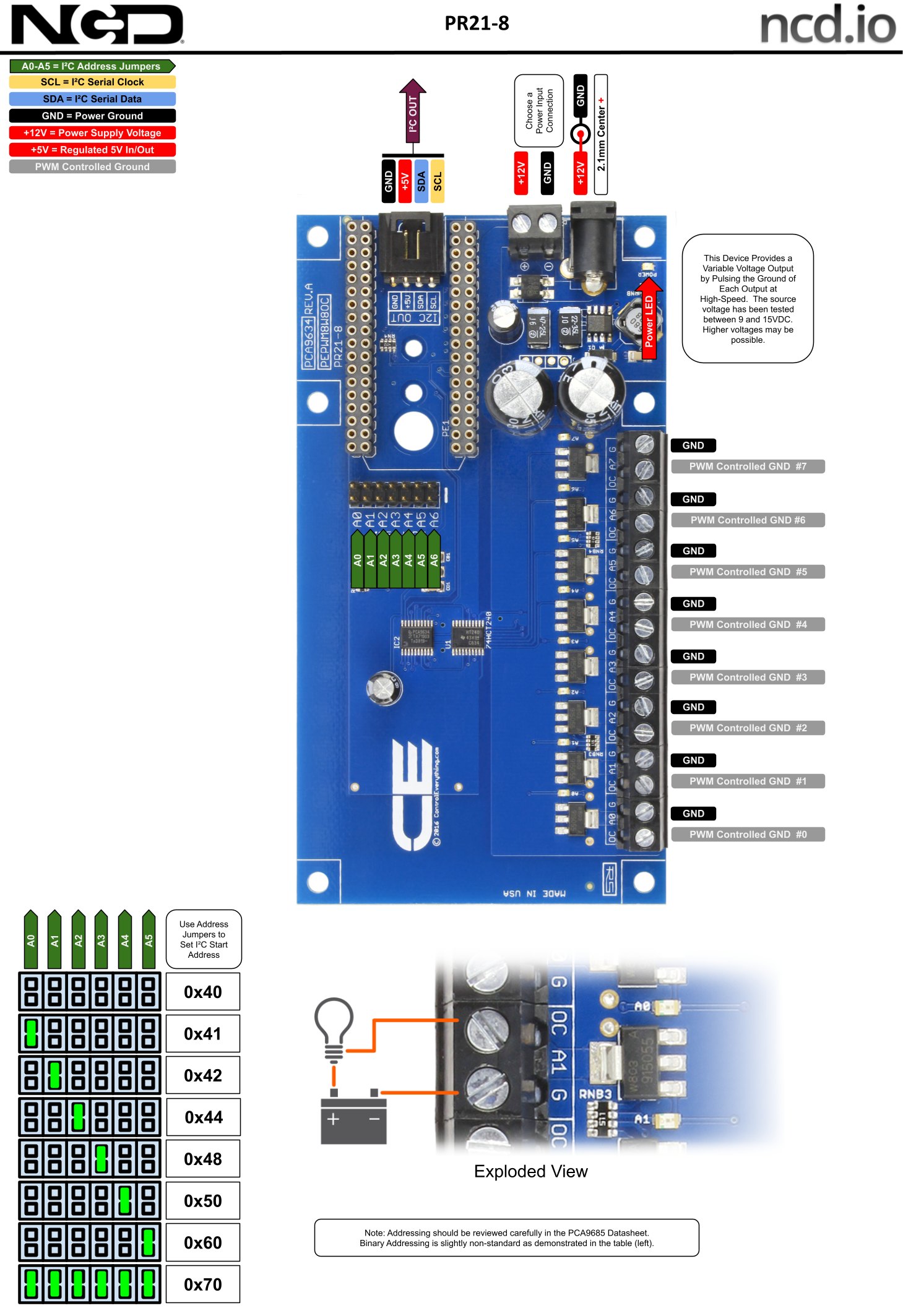

NCD PR21-8 - PWM 드라이버 기판의 단자와 연결 구성도
PWM 드라이버 기판의 단자와 연결 구성도

플랫폼

인터페이스별
연결 대상

PR21-7은 Raspberry Pi, Arduino, BeagleBone 같은 I2C 호스트용이고 PR21-8은 IoT 통신 모듈용입니다. PR21-8은 표준 커넥터 또는 플러그형 커넥터를 주문할 때 선택합니다.

사양

I2C형과 IoT형
전체 사양

항목PR21-7PR21-8
인터페이스I2CIoT
출력8채널 오픈 콜렉터 · 8 W FET8채널 오픈 콜렉터 · 8 W FET
PWM8비트 (채널당 256단계)8비트 (채널당 256단계)
정격55 VDC · 5.5 A55 VDC · 5.5 A
I2C 확장포트당 최대 62개포트당 최대 62개
전원외부 12 VDC 공급외부 12 VDC 공급
호환 플랫폼Raspberry Pi · Arduino · BeagleBone 등Particle Photon · Electron · Bluz 등
부하저항성 DC 부하 · AC 사용 불가저항성 DC 부하 · AC 사용 불가
제품 코드16226942401622694360
포함 구성I2C 확장 케이블표준 커넥터 또는 플러그형 커넥터 선택

시리즈 공통 사양

항목사양
PWM 칩PCA9634
출력 소자BUK98150-55A N채널 FET
채널당 열 방출8 W
확장 포트I2C 확장 포트(센서·컨트롤러 추가용)

활용 분야

구역 조광이 필요한
직류 조명 현장

  • 실내 조명 — 백열등과 고출력 LED의 밝기를 구역별로 달리해 운영합니다.
  • 간판·연출 조명 — 저전압 직류 조명의 장면별 밝기를 지정합니다.
  • 보조 부하 — 소형 DC 모터 같은 가벼운 유도성 부하도 연결합니다.

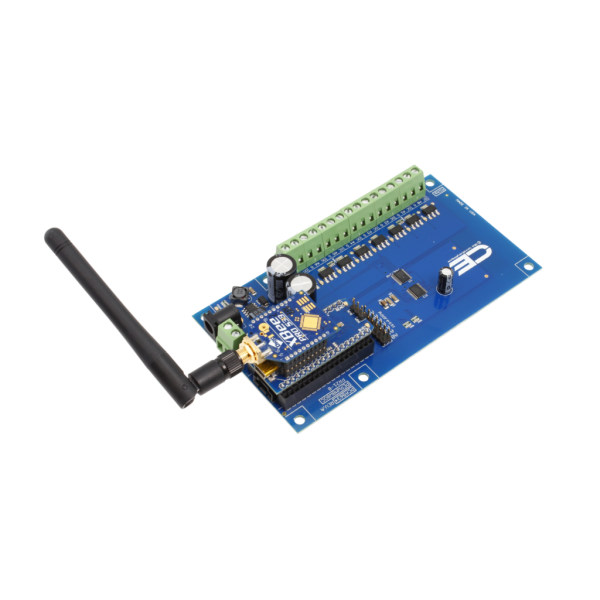

  • 원격 운영 — PR21-8에 통신 모듈을 꽂아 외부에서 밝기를 변경합니다.
  • 계측 병행 — 같은 I2C 버스에 센서를 함께 연결합니다.

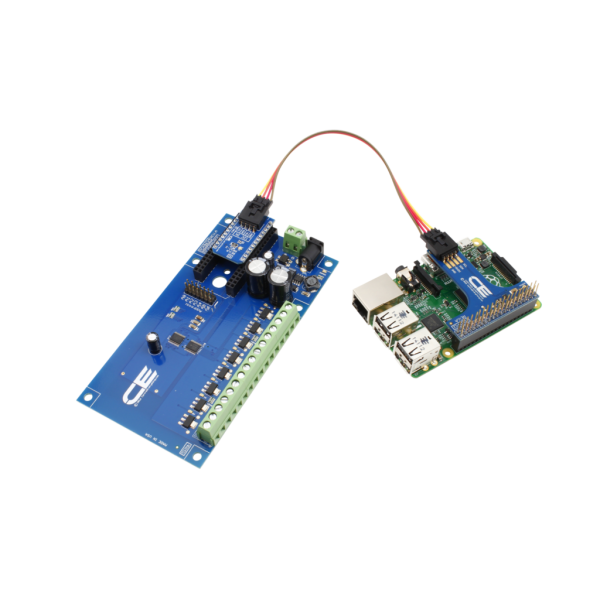

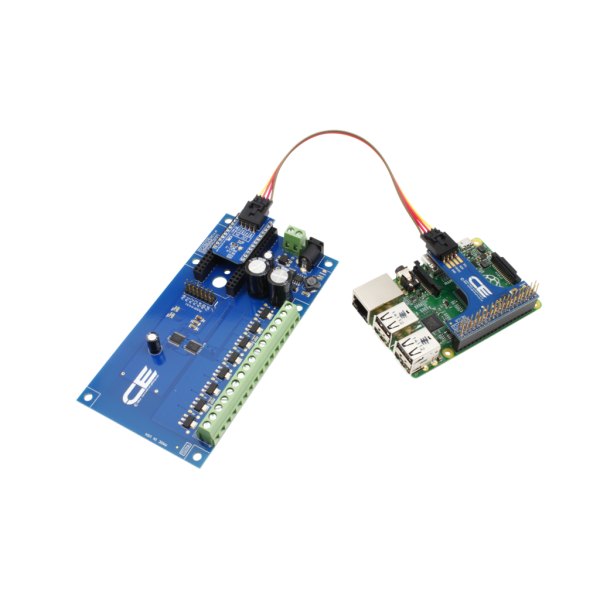

NCD PR21-8 - 드라이버 보드를 케이블로 라즈베리 파이에 연결한 모습
드라이버 보드를 케이블로 라즈베리 파이에 연결한 모습

선택 가이드

채널 수와 인터페이스별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
I2C 마이크로컨트롤러로 제어할 때PR21-7 (I2C)호스트 직결이며 확장 케이블이 동봉됩니다.
Particle Photon·Electron·Bluz로 원격 제어할 때PR21-8 (IoT)통신 모듈을 꽂는 IoT 소켓을 갖춥니다.
4채널이면 충분할 때PCA9633 (PR22-7 · PR22-8)같은 8비트 PWM의 4채널 모델입니다.
16채널이거나 12비트 밝기가 필요할 때PCA968512비트 4096단계 해상도입니다.

구성·옵션

구성품과
옵션

구분내용
구성품드라이버 보드 · PR21-7은 I2C 확장 케이블 포함
옵션PR21-8은 표준 커넥터 또는 플러그형 커넥터 선택
별매호환 어댑터·쉴드
품번PR21-7 · PR21-8

제품 상세 이미지

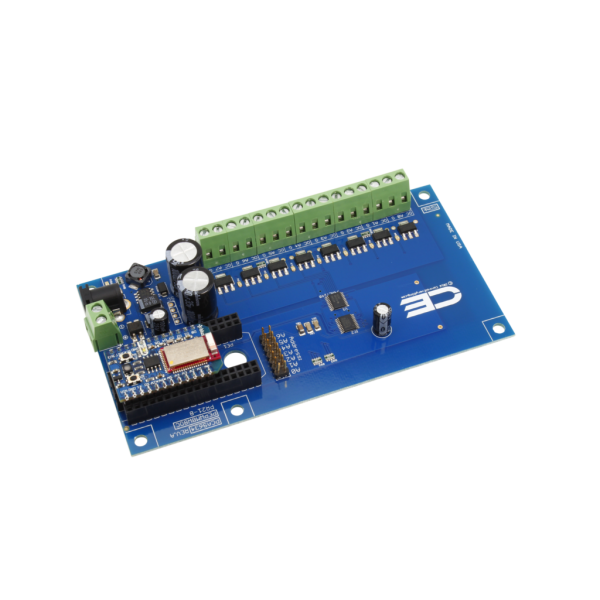

NCD PR21-8 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

Key Fob (NCD 스토어)

참고 사이트

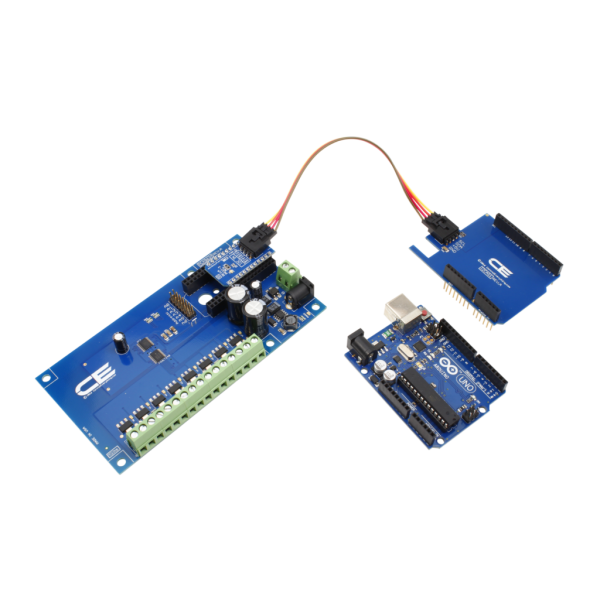

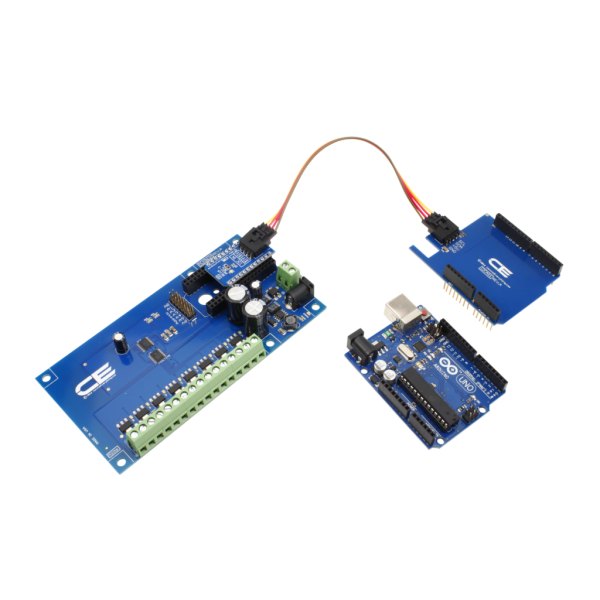

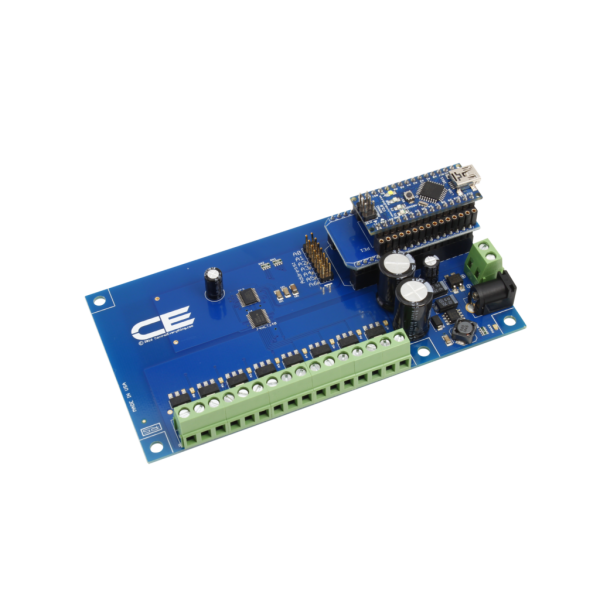

NCD PR21-8 - 드라이버 보드를 케이블로 아두이노 실드에 연결한 모습
드라이버 보드를 케이블로 아두이노 실드에 연결한 모습

관련 제품

PCA9634와 함께 보는
NCD 드라이버
