4096단계로 부드럽게
비례 제어하는 PWM 드라이버

NCD PCA9685 PWM FET 드라이버 · 디머

견적 받기

NCD 국내 정식 공급 파트너

NCD PCA9685 PWM FET 드라이버(PR22-13·14, PR21-13·14, PR20-7·8·10·11, PR16-42)는 채널당 4096단계 12비트 PWM으로 12 V 비례 밸브와 DC 모터, 조명의 밝기를 세밀하게 제어하는 4·8·16채널 전력 FET 드라이버(PWM 디머)입니다.

I2C 방식과 IoT 방식, 12 V 비례 밸브형과 오픈 콜렉터형을 조합한 9개 모델이 있으며, I2C 포트 하나에 62개를 연결하면 최대 992채널까지 제어할 수 있습니다. 유도성 부하용 억제 커패시터와 플라이백 다이오드를 내장했고, 이 드라이버는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

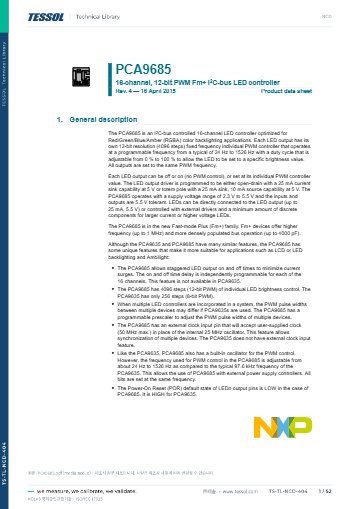

이 제품의 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

12비트

채널당 4096 밝기 단계

4 · 8 · 16채널

채널 수별 모델

100 VDC · 5 A

PR16-42 외부 조명 전원

992채널

포트당 62개 기준 최대

특징

부하를 세밀하게
비례 제어

핵심 특징현장에서 달라지는 점
12비트 해상도채널당 4096단계로 밝기와 밸브 개도를 나누므로 8비트 제품으로는 거칠던 비례 제어가 부드러워집니다.
채널 수 선택4·8·16채널 모델 가운데 필요한 수를 골라 쓰므로 불필요한 채널 비용이 줄어듭니다.
비례 제어12 V 모델은 밸브 개도와 DC 모터 속도를 비례로 조절합니다.
유도성 부하 대응억제 커패시터와 플라이백 다이오드를 내장해 유도성 부하에서도 FET 수명이 길어집니다.
고전류 채널(PR16-42)100 VDC에서 채널당 5 A를 스위칭하므로 고전압 외부 조명 전원을 그대로 연결할 수 있습니다.

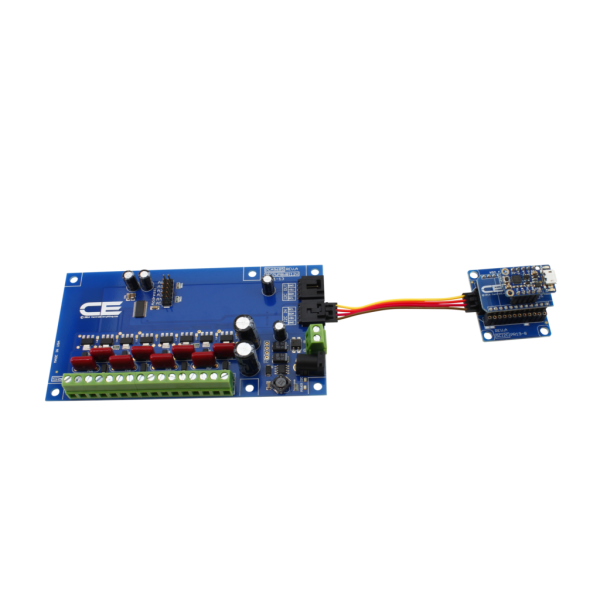

IoT 직접 연결Particle Photon, Electron, Bluz를 어댑터 없이 연결합니다.

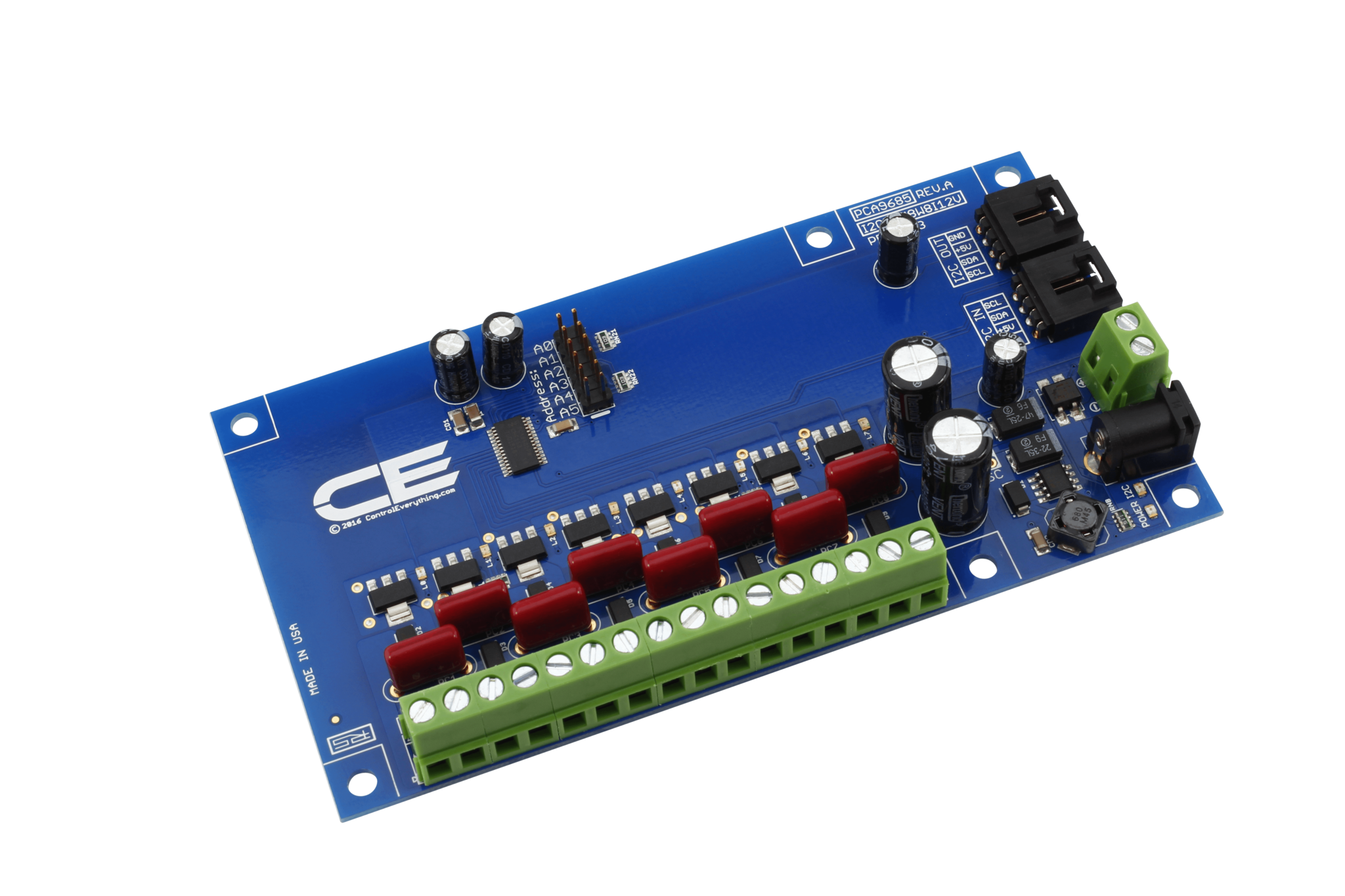

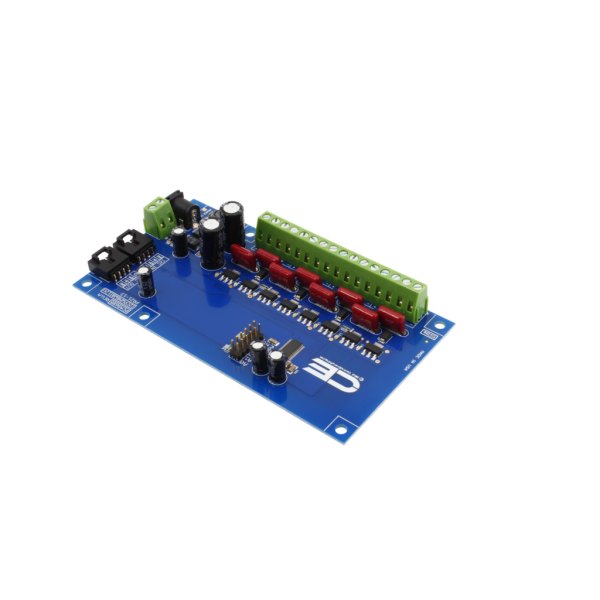

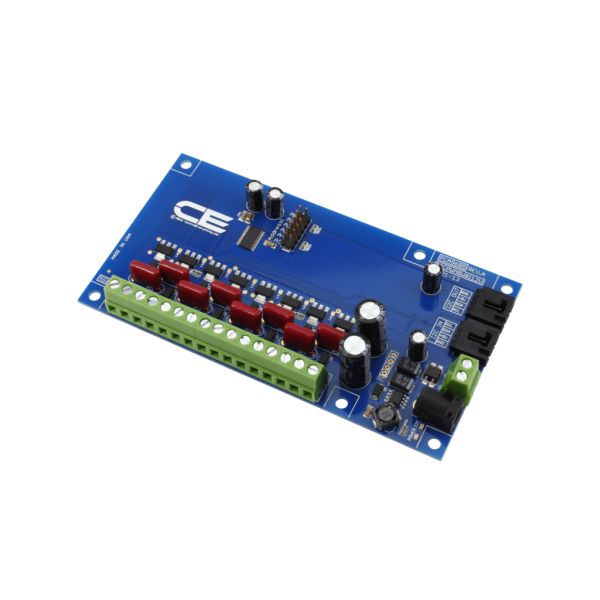

NCD PR21-13 - 붉은 FET 소자와 녹색 단자대가 있는 밸브 컨트롤러 보드
붉은 FET 소자와 녹색 단자대가 있는 밸브 컨트롤러 보드

확장 설계

992채널 확장과
전원 구성

I2C 포트 하나에 62개를 연결하면 최대 992채널까지 늘릴 수 있어 대규모 조명 설비도 한 버스에서 제어할 수 있습니다. 동작에는 외부 12 VDC 전원 공급 장치가 필요하며, PR16-42는 외부 조명 전원으로 최대 100 VDC까지 받습니다.

비례 밸브 개도 제어 구성

12 V 모델의 대표 용도는 12 V 비례 밸브의 개도를 4096단계로 나누어 유량을 정밀하게 조절하는 구성입니다. I2C형 모듈에는 4선 확장 케이블이 함께 들어 있습니다.

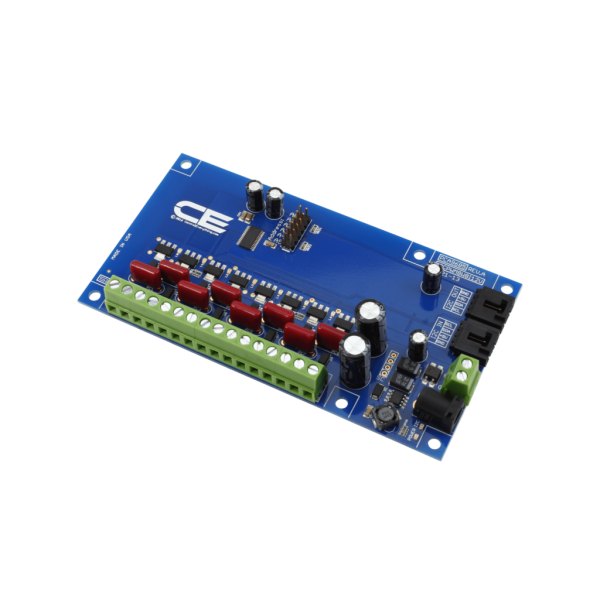

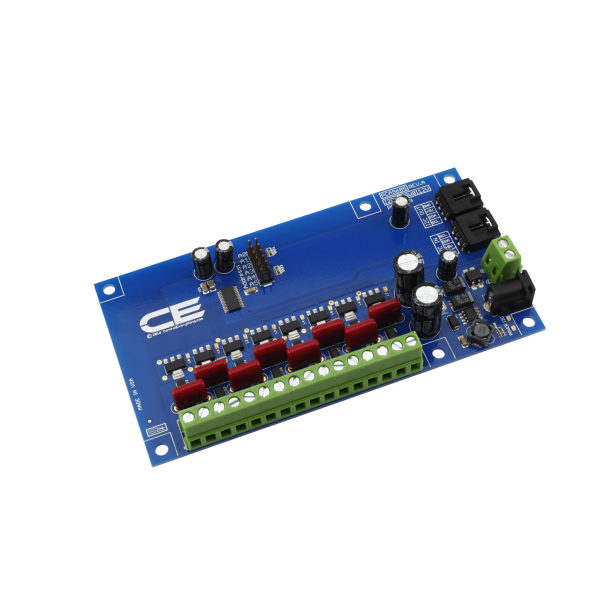

NCD PR21-13 - 전원 커넥터와 단자대가 있는 FET 드라이버 보드 상단면
전원 커넥터와 단자대가 있는 FET 드라이버 보드 상단면

모델 구성

9개 모델의
품번 읽는 법

품번 앞자리는 채널 수를 나타냅니다. PR22는 4채널, PR21은 8채널, PR20은 16채널이며, PR16-42는 16채널 IoT 방식의 5 A 고전류 N채널 조광기로 별도 규격입니다.

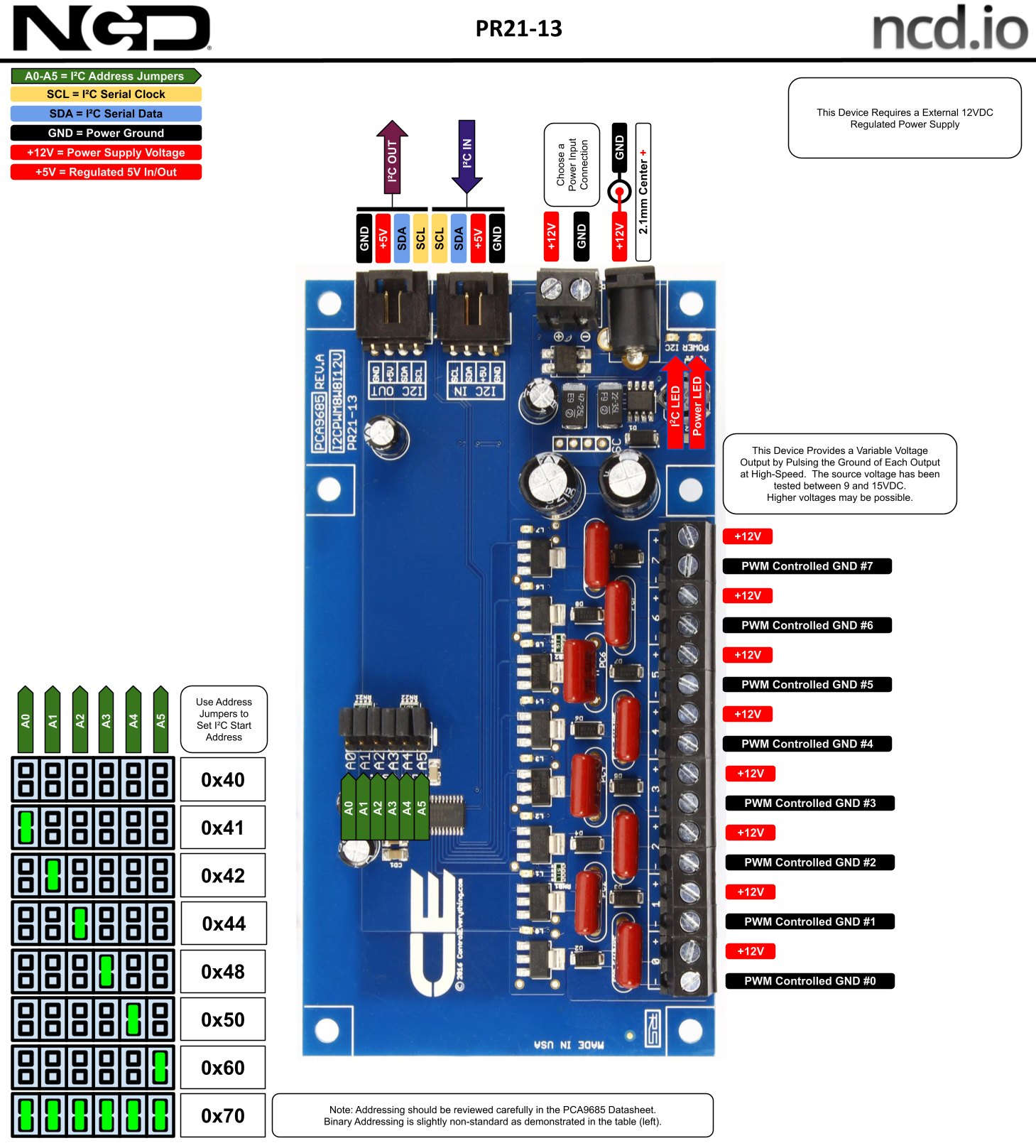

NCD PR21-13 - 밸브 컨트롤러 기판의 I2C 주소와 단자 설명도
밸브 컨트롤러 기판의 I2C 주소와 단자 설명도

사용 방법

NCD PCA9685 PWM 드라이버
Node-RED 라이브러리 설치와 연결

PCA9685 드라이버는 I2C로 호스트와 연결하며, NCD가 공개한 Node-RED 노드 ncd-red-pca9685로 채널별 PWM 출력을 설정합니다. 이 노드는 통신에 ncd-red-comm 라이브러리를 사용합니다.

소프트웨어·도구하는 일
ncd-red-pca9685Node-RED에서 PCA9685 설정과 PWM 출력 제어
ncd-red-commNode-RED와 I2C 버스 사이의 통신 라이브러리 (의존 패키지)
test.js라이브러리에 포함된 기본 사용 예제

처음 연결하는 순서

순서할 일
1I2C형 보드는 포함된 I2C 케이블로 호스트의 I2C 포트에 연결하고, IoT형 보드는 지원하는 통신 모듈을 꽂습니다.
2Raspberry Pi를 사용할 때는 I2C를 활성화하고 Node, NPM, Node-RED를 최신 안정판으로 업데이트하세요.
3Node-RED 디렉터리 안에서 ncd-red-pca9685를 npm으로 설치합니다.
4Node-RED를 다시 시작하고 PCA9685 노드를 흐름에 추가해 UI에서 설정 항목을 입력하세요.
5흐름을 배포한 뒤 한 채널의 출력을 바꿔 부하의 밝기나 속도가 변하는지 확인합니다.

설치 명령

명령하는 일
npm install ncd-red-pca9685PCA9685 라이브러리와 Node-RED 노드 설치 (Node-RED 디렉터리 안에서 실행)

명령 형식은 패키지 버전에 따라 다를 수 있으니 설치한 버전의 저장소 안내를 함께 확인하세요.

Raspberry Pi에서 Node, NPM, Node-RED를 최신 안정판으로 맞추지 않으면 ncd-red-comm 의존 패키지가 제대로 불러와지지 않을 수 있습니다.

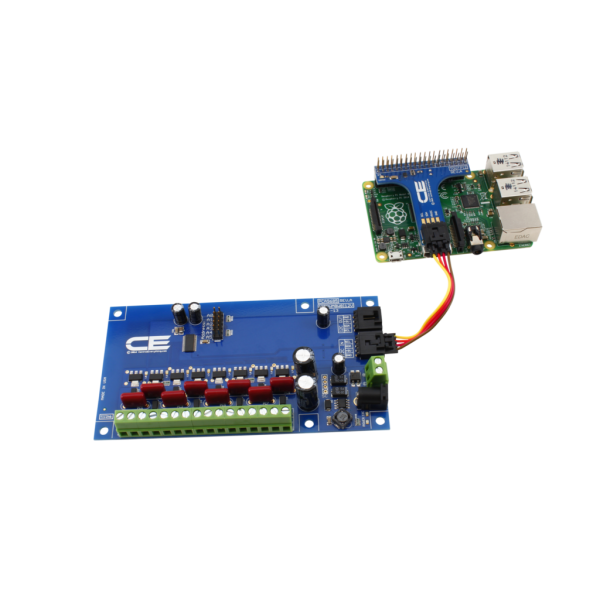

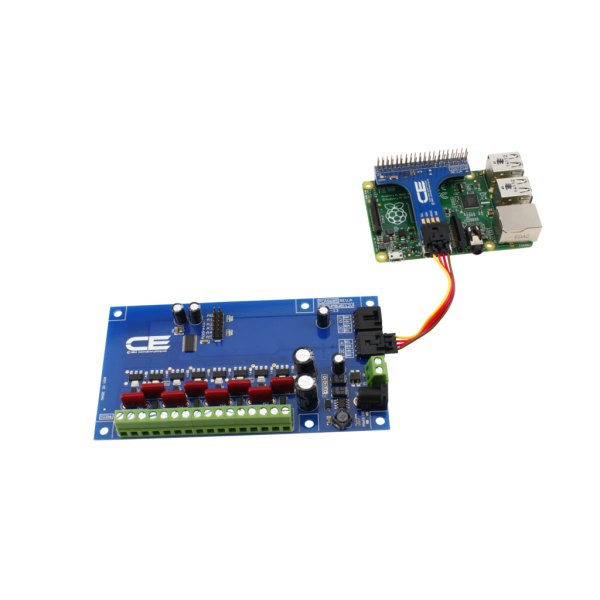

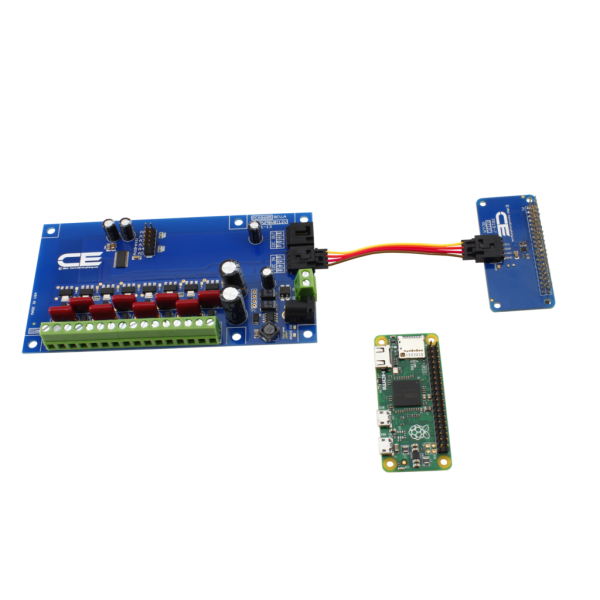

NCD PR21-13 - 드라이버 보드를 케이블로 라즈베리 파이에 연결한 모습
드라이버 보드를 케이블로 라즈베리 파이에 연결한 모습

사양

9개 모델 비교와
공통 사양

항목채널출력 구분인터페이스
PR22-134채널12 V 비례 밸브 · 8 WI2C
PR22-144채널12 V 비례 밸브 · 8 WIoT
PR21-138채널12 V 비례 밸브 · 8 WI2C
PR21-148채널12 V 비례 밸브 · 8 WIoT
PR20-716채널오픈 콜렉터 · 8 WI2C
PR20-816채널오픈 콜렉터 · 8 WIoT
PR20-1016채널12 V 비례 밸브 · 8 WI2C
PR20-1116채널12 V 비례 밸브 · 8 WIoT
PR16-4216채널5 A 고전류 N채널 조광기 · 100 VDC에서 채널당 5 AIoT

시리즈 공통 사양

항목사양
분해능12비트 · 채널당 4096단계
PWM 칩PCA9685
출력 소자BUK98150-55A N채널 FET
오픈 콜렉터 모델55 VDC · 5.5 A · 8 W
12 V 비례 밸브 모델12 VDC · 5.5 A · 8 W
외부 조명 전원최대 100 VDC · 채널당 5 A (PR16-42)
동작 전원외부 12 VDC 전원 공급 장치 필요
I2C 확장포트당 최대 62개 · 최대 992채널
호환 플랫폼Particle Photon · Electron · Bluz 직접 연결
유도 부하 보호억제 커패시터, 플라이백 다이오드
포함 구성I2C형은 4선 확장 케이블 포함
부하교류 전원 응용 사용 불가

활용 분야

비례 제어가 필요한
밸브·조명 현장

  • 조명 조광 — LED나 백열등의 밝기를 단계별로 조절합니다.
  • 비례 밸브 — 12 V 비례 밸브의 열림 정도를 제어합니다.
  • DC 모터 속도 — 12 VDC 모터의 속도를 비례로 조절합니다.
  • 펌프·솔레노이드 — 12 VDC 펌프와 솔레노이드를 구동합니다.
  • 원격 조명 — IoT형에 통신 모듈을 장착해 밝기를 원격으로 바꿉니다.

선택 가이드

채널 수와 부하에 맞는
PCA9685 모델

이럴 때 (현장 조건)권장 모델선택 이유
4채널 12 V 밸브를 제어할 때PR22-13 (I2C) · PR22-14 (IoT)PR22 시리즈가 4채널 비례 밸브형이기 때문입니다.
8채널 12 V 밸브를 제어할 때PR21-13 (I2C) · PR21-14 (IoT)PR21 시리즈가 8채널 비례 밸브형이기 때문입니다.
16채널 12 V 밸브나 모터를 제어할 때PR20-10 (I2C) · PR20-11 (IoT)PR20 시리즈에 16채널 비례 밸브형이 있기 때문입니다.
16채널 오픈 콜렉터 조명을 조광할 때PR20-7 (I2C) · PR20-8 (IoT)16채널 모델이면서 55 VDC 오픈 콜렉터 출력을 내므로 조명 부하에 맞습니다.
외부 조명 100 VDC · 채널당 5 A가 필요할 때PR16-42 (IoT)100 VDC에서 채널당 5 A를 스위칭하는 고전류 N채널 조광기이기 때문입니다.

구성·옵션

구성품과
별매 모듈

구분내용
구성품드라이버 보드 · I2C형은 I2C 케이블 포함
옵션I2C형 · IoT형, 12 V 비례 밸브형 · 오픈 콜렉터형
별매IoT 통신 모듈 PRphoton · PRacc-32
품번PR16-42 · PR20-7 · PR20-8 · PR20-10 · PR20-11 · PR21-13 · PR21-14 · PR22-13 · PR22-14

제품 상세 이미지

NCD PR21-13 상세 이미지 1

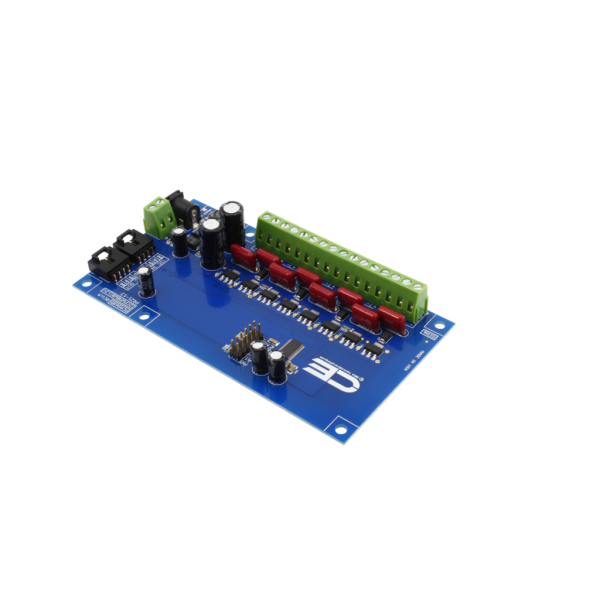

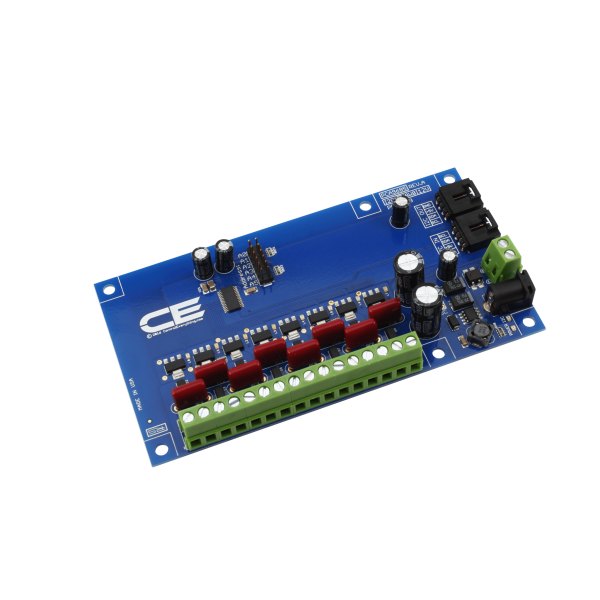

NCD PR21-13 - 붉은 FET 소자와 단자대가 실장된 드라이버 보드
붉은 FET 소자와 단자대가 실장된 드라이버 보드

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

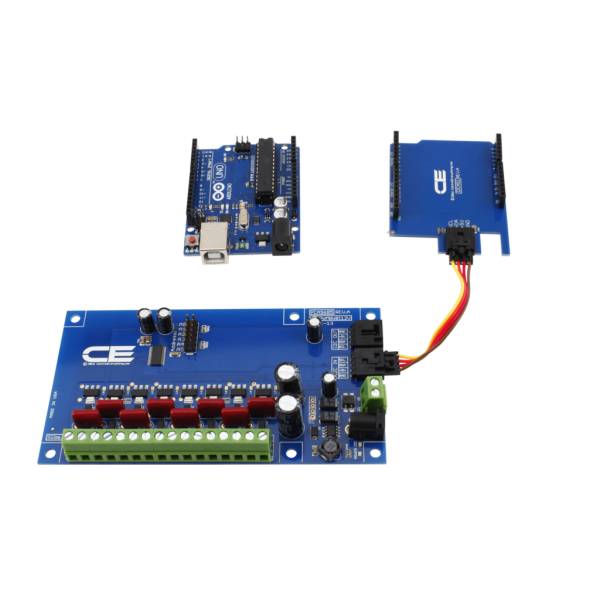

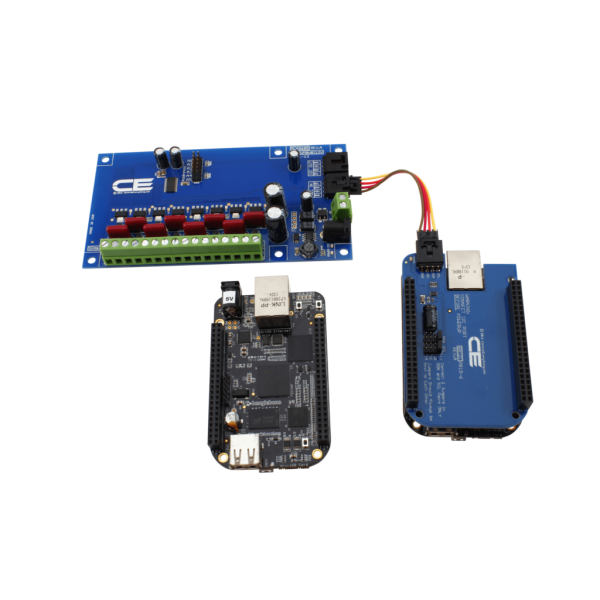

호환 보드와 어댑터 (NCD 스토어)

관련 제품

PCA9685와 함께 보는
NCD 드라이버
