16채널 오픈 콜렉터로 조명을 조광
NCD PR20-7 PCA9685 16채널 PWM FET 드라이버 품번 : PR20-7 I2C 확장 : I2C 포트당 최대 62개 PWM 칩 : PCA9685
견적 받기NCD 한국 독점 공급 파트너

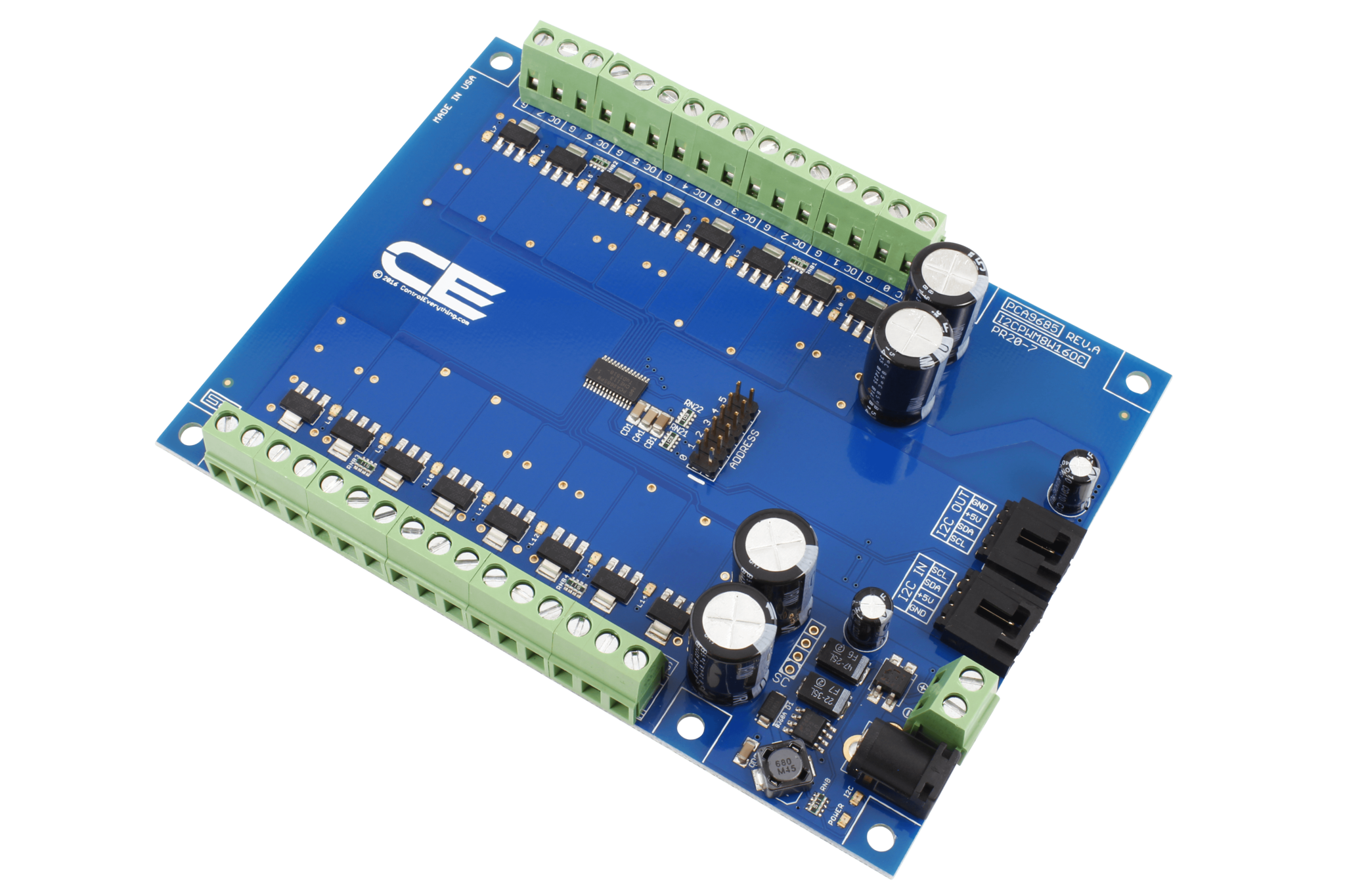

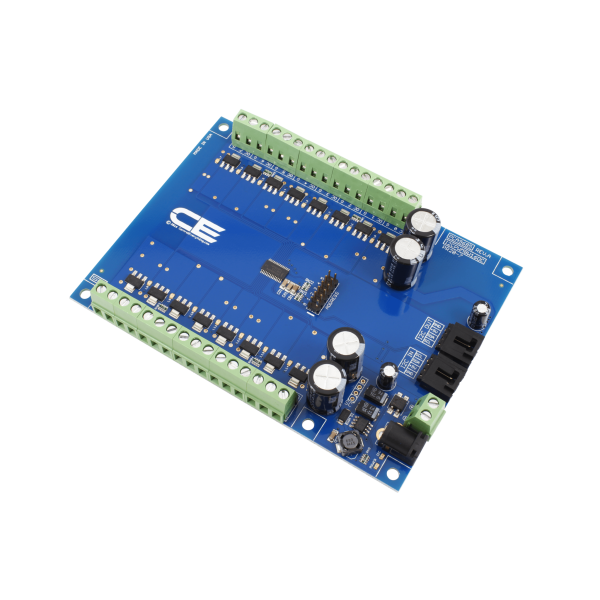

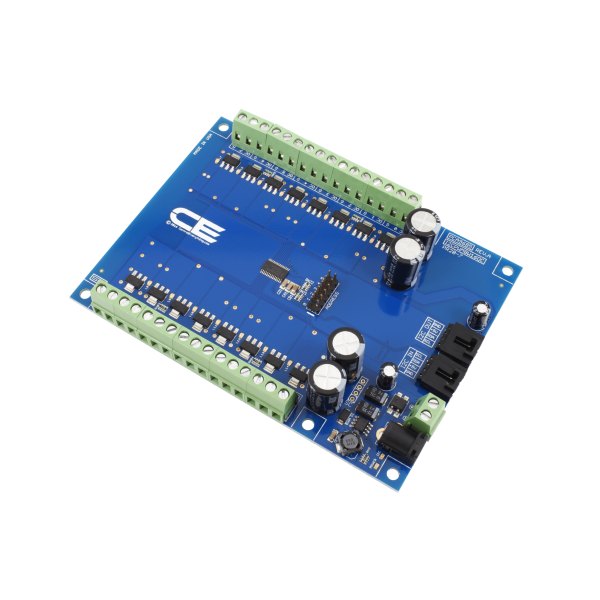

NCD PR20-7은 PCA9685 칩이 구동하는 16채널 오픈 콜렉터 PWM FET 드라이버(PWM 디머)입니다. 채널마다 12비트 4096단계 PWM으로 최대 55 VDC, 5.5 A의 직류 조명 부하를 조절하며, I2C 호스트에 직접 연결합니다. (주)테솔이 국내에 공식 공급합니다.
출력 FET BUK98150-55A는 8 W 열 방출 기준이어서 저전압 직류 조명에 맞습니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드

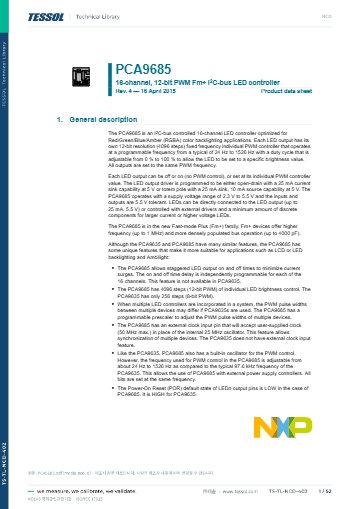

데이터시트와 도면
소프트웨어와 코드
사양
PR20-7 사양
| 항목 | 사양 |
|---|---|
| 품번 | PR20-7 |
| I2C 확장 | I2C 포트당 최대 62개 |
| PWM 칩 | PCA9685 |
| 정격 | 55 VDC, 5.5 A |
| 구성 | 4선 I2C 확장 케이블 동봉 |
| 동작 전원 | 외부 12 VDC 전원 공급 장치 필요 |
| PWM 해상도 | 12비트 (채널당 4096단계) |

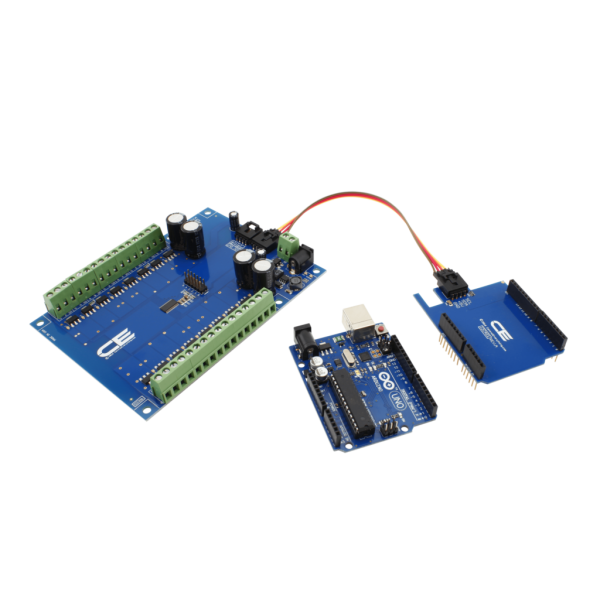

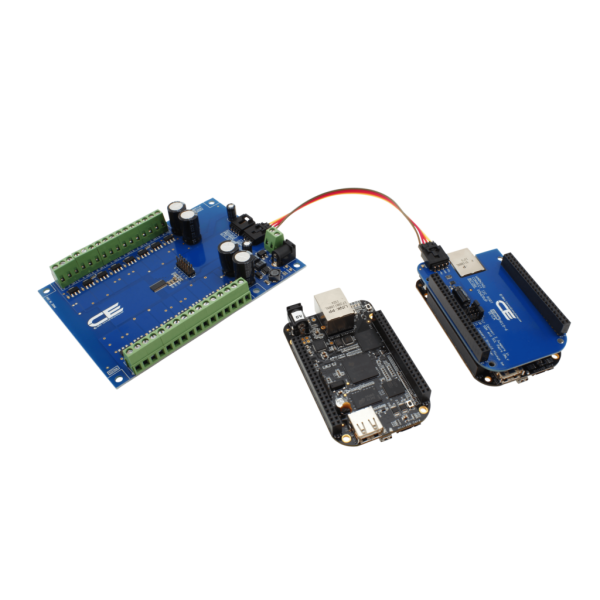

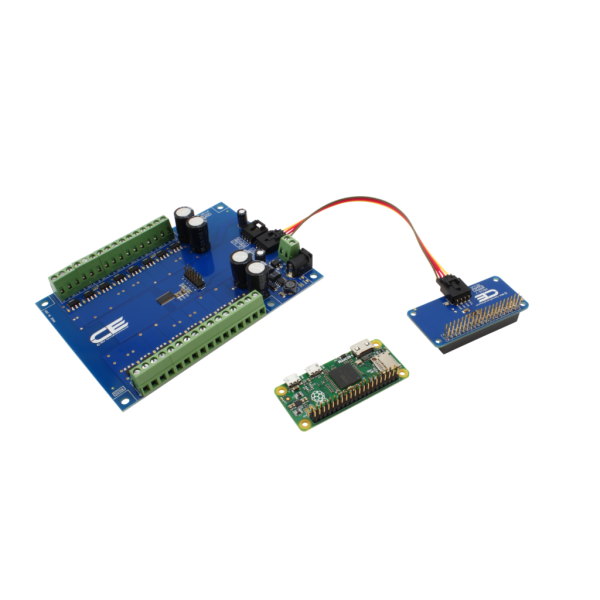

| 호환 플랫폼 | Raspberry Pi, Arduino, BeagleBone, Particle Photon 등 |
| 인터페이스 | I2C |
| 부하 | 교류 전원 응용 사용 불가 |
| 출력 | 오픈 콜렉터, 8 W FET (BUK98150-55A N채널) |
| 채널 | 16채널 |


사용 방법
PR20-7을 Node-RED에서 제어하는 순서
Node-RED에서 PR20-7의 채널 출력을 설정하려면 NCD가 공개한 ncd-red-pca9685 노드를 사용합니다. 호스트와의 통신은 의존 패키지인 ncd-red-comm이 맡습니다.
| 처음 연결하는 순서 | 할 일 |
|---|---|

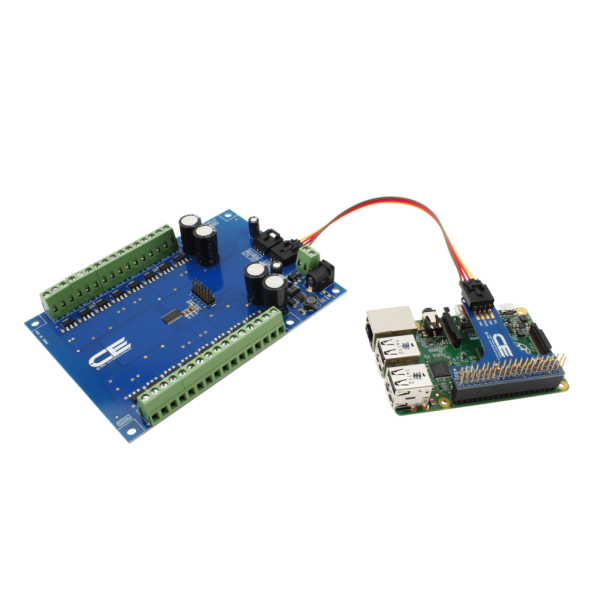

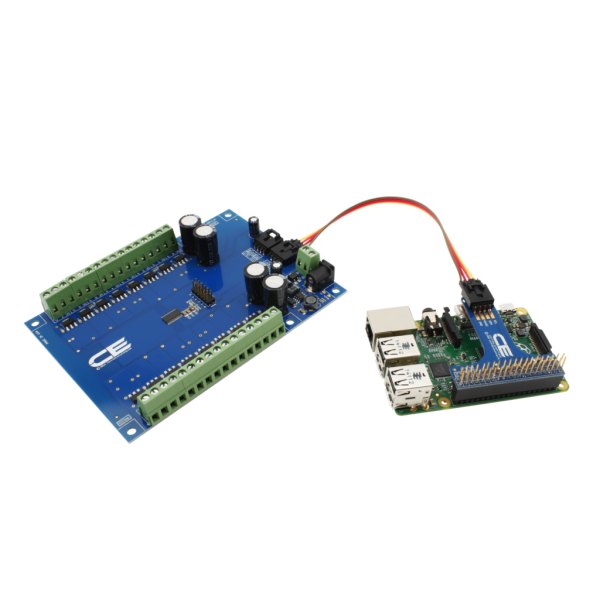

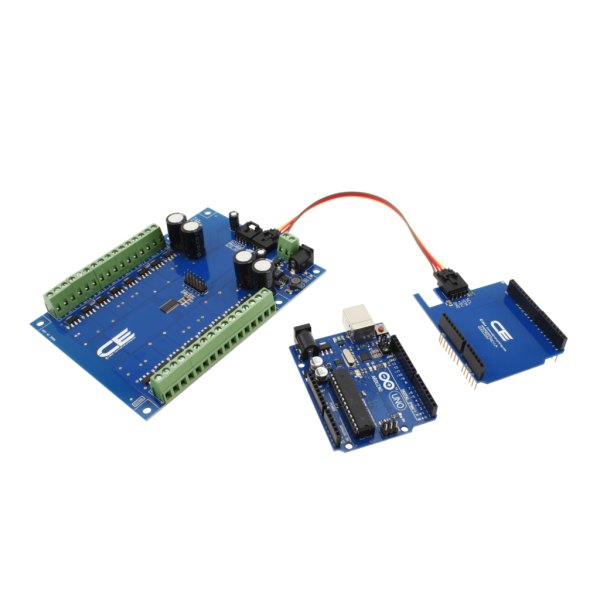

| 1 | 포함된 I2C 케이블을 사용해 보드를 호스트 I2C 포트에 연결하세요. |
| 2 | Raspberry Pi에서는 I2C 활성화와 함께 Node, NPM, Node-RED 최신 안정판 업데이트를 먼저 마칩니다. |
| 3 | ncd-red-pca9685는 Node-RED 디렉터리 안에서 npm으로 설치하세요. |
| 4 | 재시작한 Node-RED의 흐름에 PCA9685 노드를 추가하고 UI에서 설정을 입력하세요. |
| 5 | 배포한 뒤 채널 하나의 출력을 바꿔 조명 밝기가 달라지는지 확인합니다. |
| 명령 | 하는 일 |
|---|---|
| npm install ncd-red-pca9685 | PCA9685 라이브러리와 Node-RED 노드 설치 (Node-RED 디렉터리 안에서 실행) |
명령 형식은 버전별로 달라질 수 있습니다. 설치한 버전의 저장소 안내를 확인하세요.
최신 안정판으로 업데이트하지 않은 Raspberry Pi에서는 ncd-red-comm 의존 패키지가 제대로 불러와지지 않을 수 있습니다.

확장 설계
PR20-7 I2C 확장과 12 VDC 전원
I2C 포트 하나에 최대 62개까지 연결할 수 있고, 센서나 컨트롤러를 더하는 I2C 확장 포트도 있습니다. 보드 동작에는 외부 12 VDC 전원 공급 장치가 필요합니다.

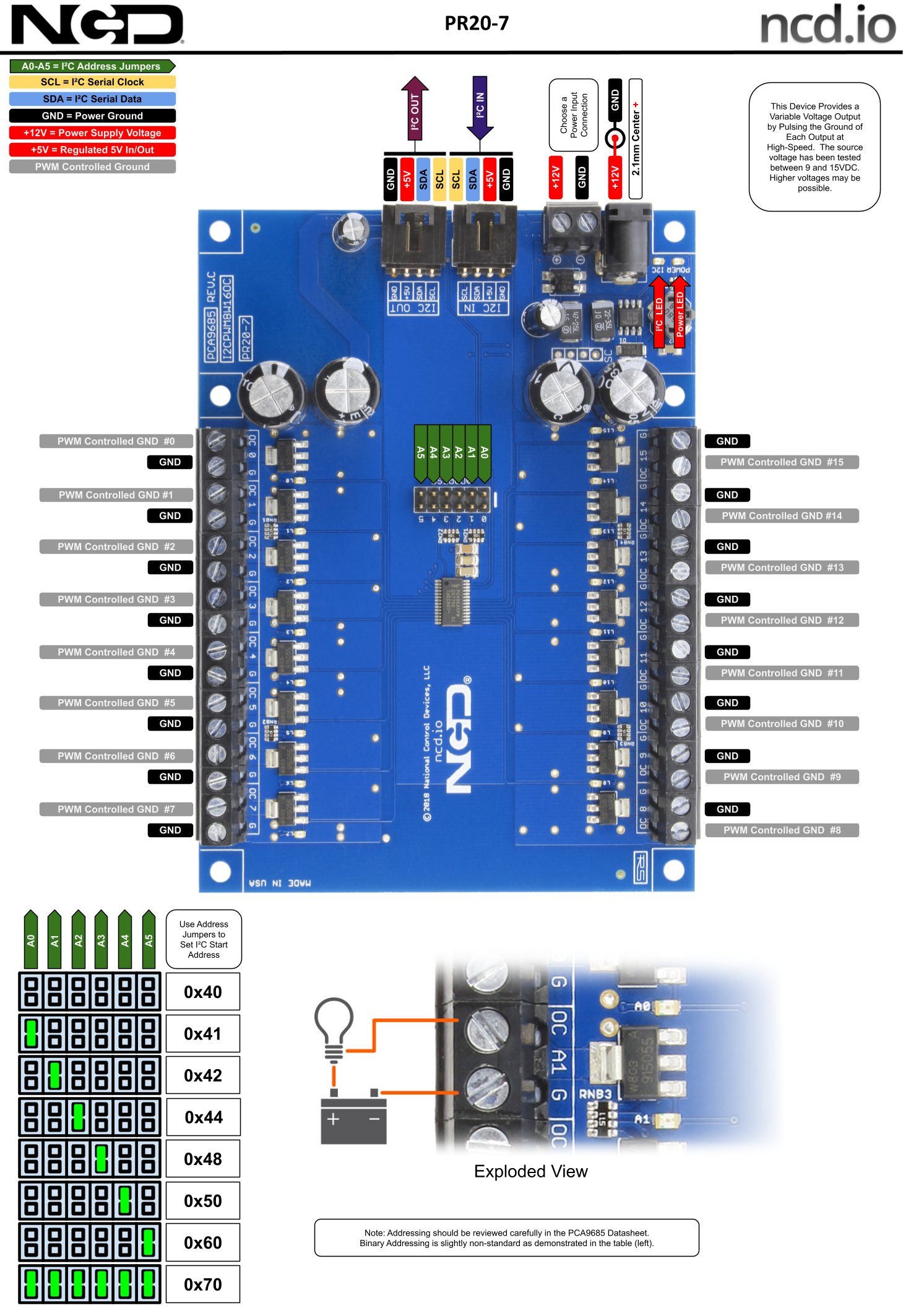

오픈 콜렉터 출력 배선
LED나 백열등을 출력 단자에 연결해 채널별 밝기를 지정합니다. 부하마다 전압이 다르면 공통 접지부터 맞추세요.

활용 분야
16구역 직류 조명을 조광하는 현장
- 조명 조광 — LED나 백열등의 밝기를 단계별로 조절합니다.
- 원격 조명 — Particle Photon이나 Electron에 연결해 Particle Cloud로 밝기를 바꿉니다.
- 센서 확장 — I2C 확장 포트에 센서와 컨트롤러를 추가합니다.

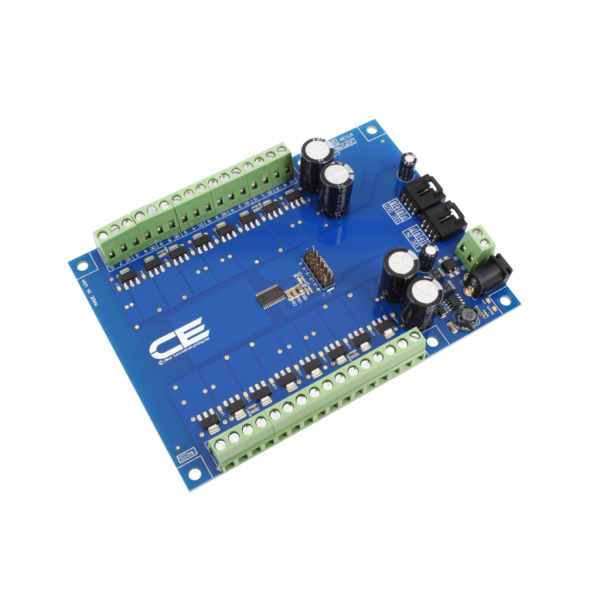

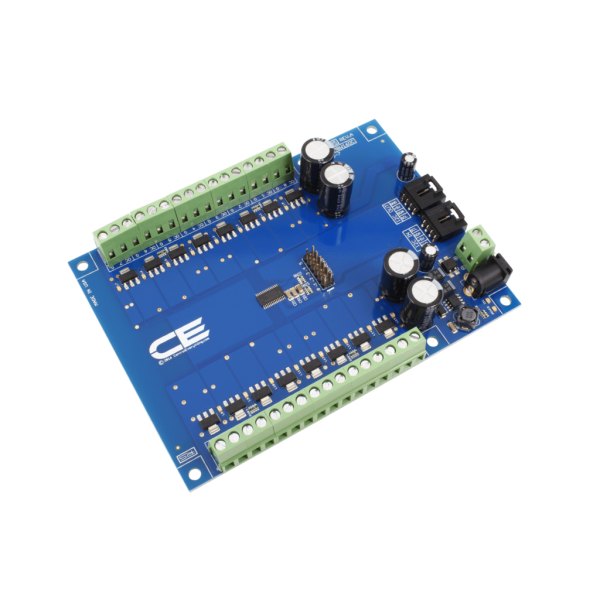

제품 상세 이미지

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR20-7과 견주는 계열 모델
- PR16-42 — 5 A 고전류 N채널 조광기 (100 VDC, 채널당 5 A), 16채널에 IoT 인터페이스
- PR20-11 — 12 V 비례 밸브형, 16채널에 IoT 인터페이스
- PR20-10 — 12 V 비례 밸브형, 16채널에 I2C 인터페이스
- PR20-8 — 오픈 콜렉터형 (55 VDC, 5.5 A), 16채널에 IoT 인터페이스
- PR22-14 — 12 V 비례 밸브형, 4채널에 IoT 인터페이스
- PR22-13 — 12 V 비례 밸브형, 4채널에 I2C 인터페이스
- PR21-14 — 12 V 비례 밸브형, 8채널에 IoT 인터페이스
- PR21-13 — 12 V 비례 밸브형, 8채널에 I2C 인터페이스
관련 제품
PR20-7과 함께 보는 NCD 드라이버
- NCD PCA9633 4채널 8W PWM FET 드라이버 (PR22-7 · PR22-8)
- NCD PCA9634 8채널 8W PWM FET 드라이버 (PR21-7 · PR21-8)
- NCD MCP23017 16채널 8W FET 드라이버 (PR20-1 · 2 · 4 · 5)
PR20-7은 몇 단계로 밝기를 조절합니까?
채널당 4096단계입니다. 12비트 PWM이기 때문입니다.
PR20-7은 몇 채널을 제어합니까?
16채널이며 각 채널이 최대 55 VDC, 5.5 A를 제어합니다.
PR20-7에 교류 조명을 연결해도 됩니까?
아니요, 교류 전원 응용에는 사용하지 않습니다.
PR20-7을 Node-RED로 제어하려면 무엇을 설치합니까?
Node-RED 디렉터리에서 npm install ncd-red-pca9685를 실행합니다.
제품 자료
FAQ 자주묻는 질문
-
PR20-7은 몇 단계로 밝기를 조절합니까?
채널당 4096단계입니다. 12비트 PWM이기 때문입니다.
-
PR20-7은 몇 채널을 제어합니까?
16채널이며 각 채널이 최대 55 VDC, 5.5 A를 제어합니다.
-
PR20-7에 교류 조명을 연결해도 됩니까?
아니요, 교류 전원 응용에는 사용하지 않습니다.
-
PR20-7을 Node-RED로 제어하려면 무엇을 설치합니까?
Node-RED 디렉터리에서 npm install ncd-red-pca9685를 실행합니다.
