8채널 밸브와 펌프를⁣ 원격으로 구동

NCD PR21-14 PCA9685 8채널 비례 밸브 컨트롤러⁣ 품번 : PR21-14⁣ 확장 한도 : I2C 포트당 최대 62개⁣ 밝기·출력 단계 : 분해능 12비트, 채널당 4096단계

견적 받기

NCD 한국 독점 공급 파트너

NCD PR21-14는 PCA9685 칩이 구동하는 IoT 인터페이스 8채널 12 V 비례 밸브 컨트롤러(PWM FET 드라이버)입니다. 통신 모듈로 8개 채널의 출력을 4096단계로 원격 조절하며, 12 VDC 모터·펌프·밸브·솔레노이드와 고출력 LED에 맞습니다. (주)테솔이 국내에 공식 공급합니다.

8채널 각각이 12 VDC, 5.5 A까지 제어합니다.

IoT

통신 모듈 연결

8채널

12 V 비례 밸브형

4096단계

12비트 PWM

12 VDC

5.5 A 정격

제품 자료

제품 자료와⁣ 소프트웨어

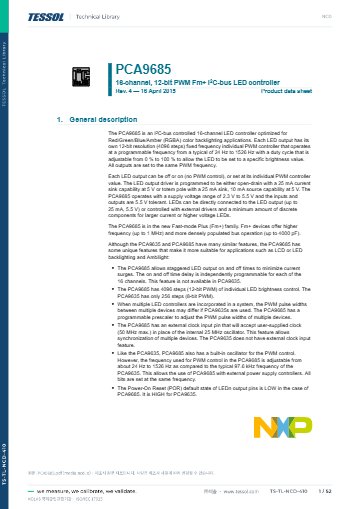

이 제품의 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

12비트

채널당 4096 밝기 단계

4 · 8 · 16채널

채널 수별 모델

100 VDC · 5 A

PR16-42 외부 조명 전원

992채널

포트당 62개 기준 최대

사양

PR21-14 사양

항목사양
품번PR21-14
확장 한도I2C 포트당 최대 62개
부하교류 전원 응용 사용 불가
밝기·출력 단계분해능 12비트, 채널당 4096단계
채널8채널
유도성 부하사용 가능 (Rated for Use with Inductive Loads)
PWM 칩PCA9685 (I2C PWM)
허용 부하12 VDC, 5.5 A
전원 조건외부 12 VDC 공급 필수
출력 소자12 V 비례 밸브형, 8 W FET (BUK98150-55A N채널)
인터페이스IoT
호환 플랫폼Particle Photon, Electron, Bluz
NCD PCA9685 IoT 인터페이스가있는 8 채널 8W 12V FET 드라이버 비례 밸브 컨트롤러 - 밸브 컨트롤러 기판의 단자와 연결 구성도

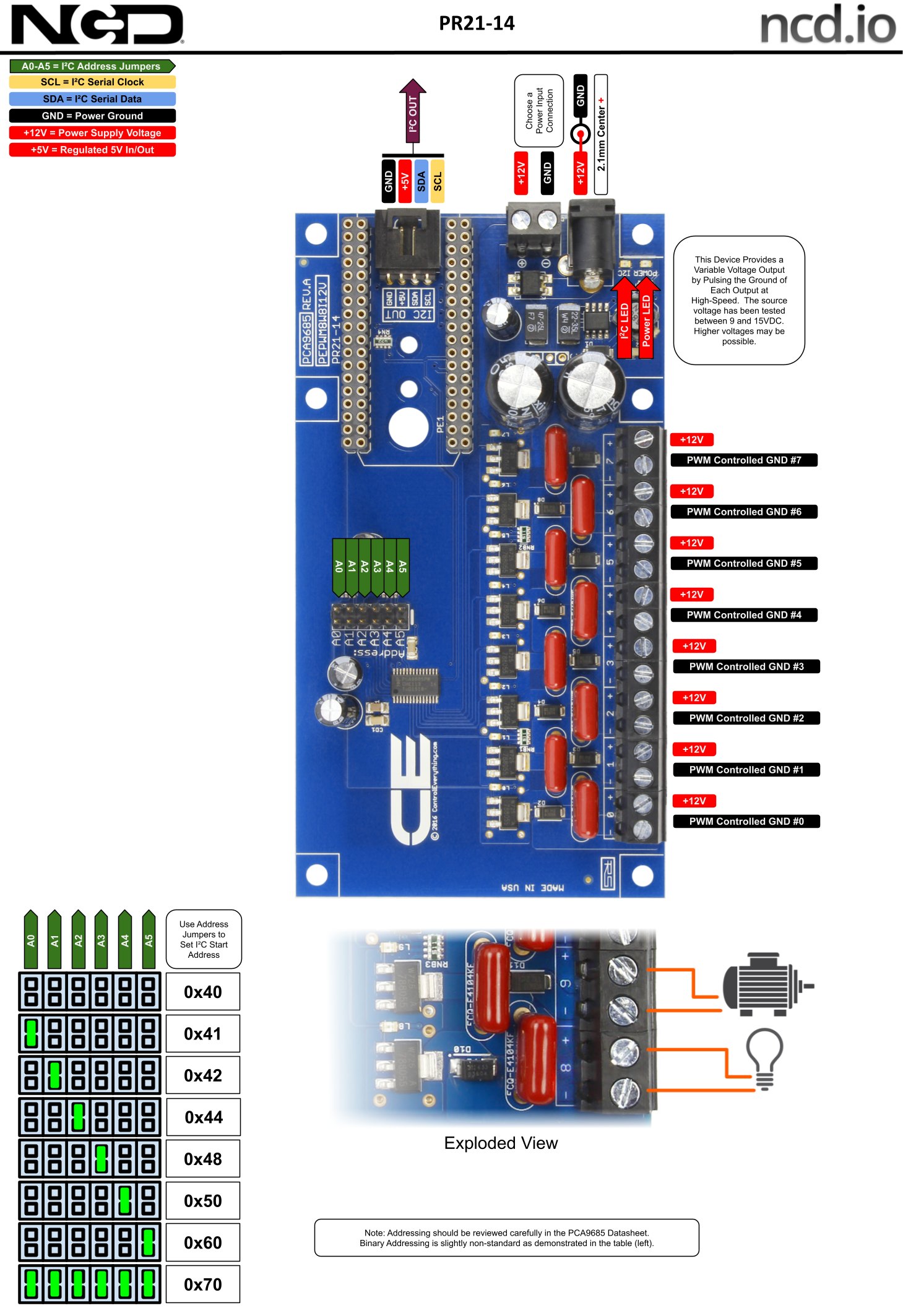

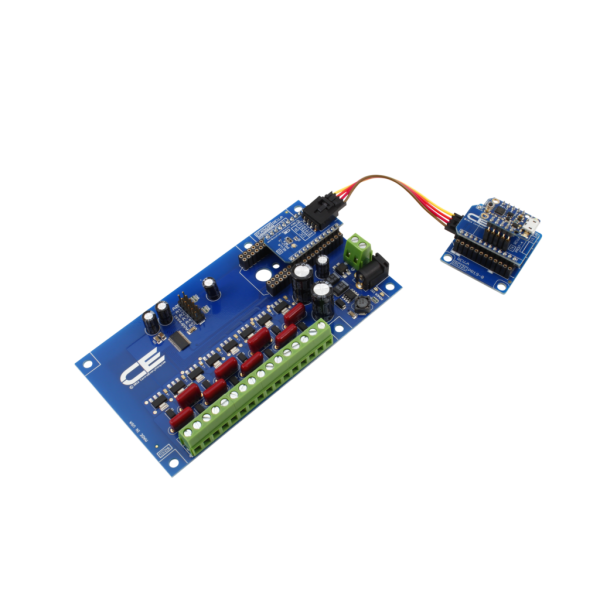

밸브 컨트롤러 기판의 단자와 연결 구성도

사용 방법

PR21-14 설치 명령과⁣ 흐름 배포

PR21-14는 I2C 호스트에서 Node-RED 노드 ncd-red-pca9685로 채널마다 PWM 출력을 지정합니다. I2C 버스 통신은 ncd-red-comm 라이브러리가 처리합니다.

처음 연결하는 순서할 일
1Photon, Electron, Bluz 중 사용할 모듈을 PR21-14 소켓에 장착합니다.

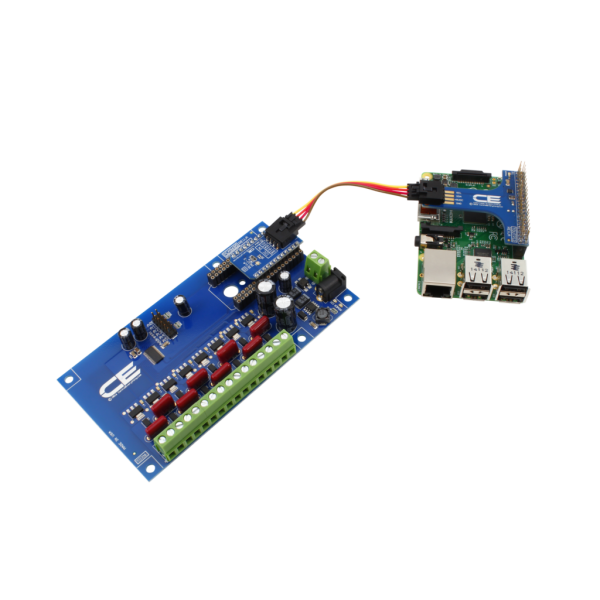

2Raspberry Pi를 사용할 때는 I2C를 활성화하고 Node, NPM, Node-RED를 최신 안정판으로 업데이트하세요.
3npm으로 ncd-red-pca9685를 설치하며, 위치는 Node-RED 디렉터리 안입니다.
4Node-RED를 재시작한 뒤 흐름에 PCA9685 노드를 넣고 UI의 설정 항목을 채웁니다.
5배포 후 채널 하나의 출력을 바꾸고 밸브나 펌프의 동작이 달라지는지 확인합니다.
명령하는 일
npm install ncd-red-pca9685PCA9685 라이브러리와 Node-RED 노드 설치 (Node-RED 디렉터리 안에서 실행)

패키지 버전이 바뀌면 설치 방법도 달라질 수 있으므로 해당 버전의 저장소 안내를 따르세요.

Raspberry Pi에서 Node, NPM, Node-RED를 최신 안정판으로 맞추지 않으면 ncd-red-comm 의존 패키지가 제대로 불러와지지 않을 수 있습니다.

NCD PCA9685 IoT 인터페이스가있는 8 채널 8W 12V FET 드라이버 비례 밸브 컨트롤러 - 안테나가 달린 무선 모듈이 장착된 드라이버 보드

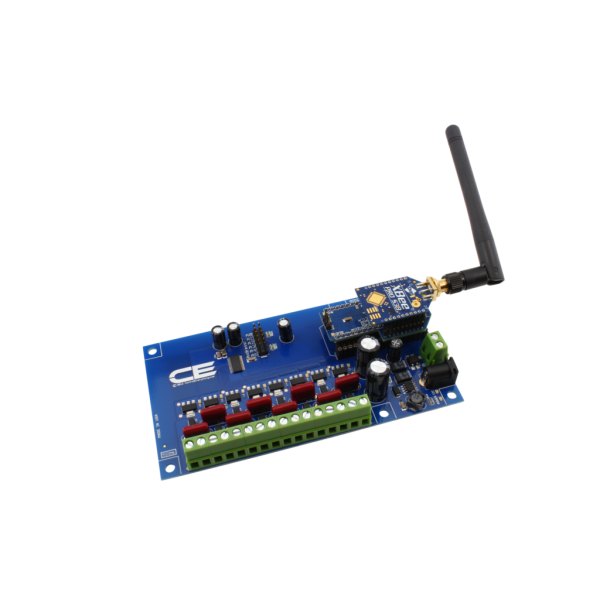

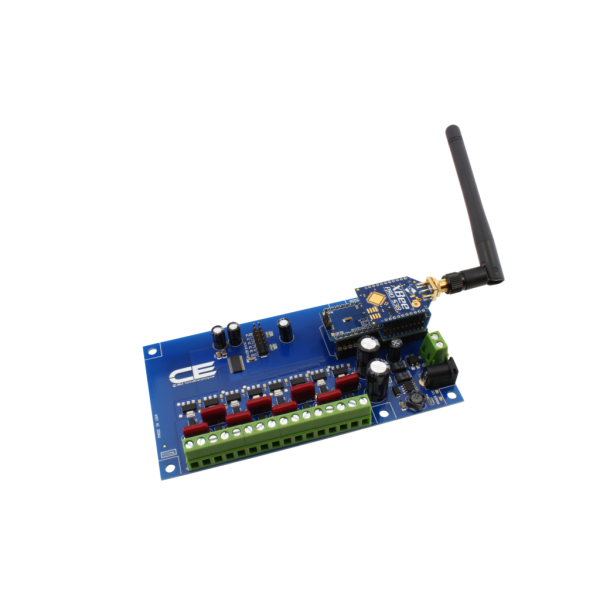

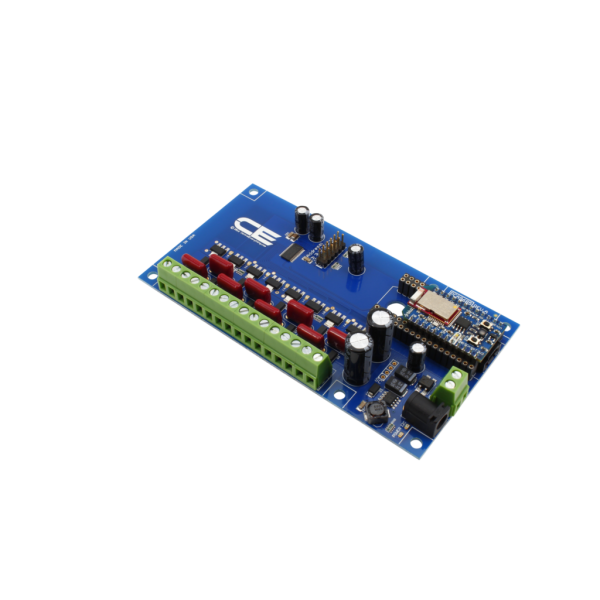

안테나가 달린 무선 모듈이 장착된 드라이버 보드
NCD PCA9685 IoT 인터페이스가있는 8 채널 8W 12V FET 드라이버 비례 밸브 컨트롤러 - 소형 컨트롤러 모듈이 장착된 FET 드라이버 보드

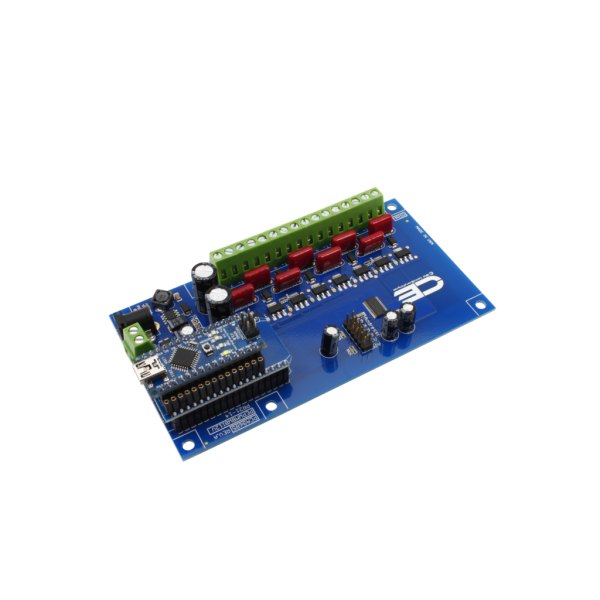

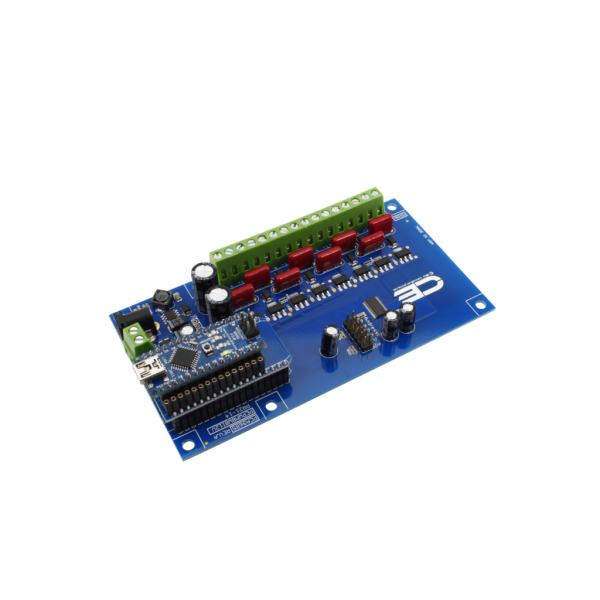

소형 컨트롤러 모듈이 장착된 FET 드라이버 보드

전원 구성

PR21-14의 12 VDC 전원과⁣ 통신 모듈

보드는 12 VDC 전원으로 동작합니다. 통신은 Particle Photon(Wi-Fi), Electron(셀룰러), Bluz(블루투스) 가운데 하나를 보드에 꽂아 구성합니다.

8채널 부하 연결

유도성 부하에 사용할 수 있는 정격입니다. 교류 전원 응용에는 사용하지 않습니다.

NCD PCA9685 IoT 인터페이스가있는 8 채널 8W 12V FET 드라이버 비례 밸브 컨트롤러 - 무선 모듈이 장착된 FET 드라이버 보드 상단면

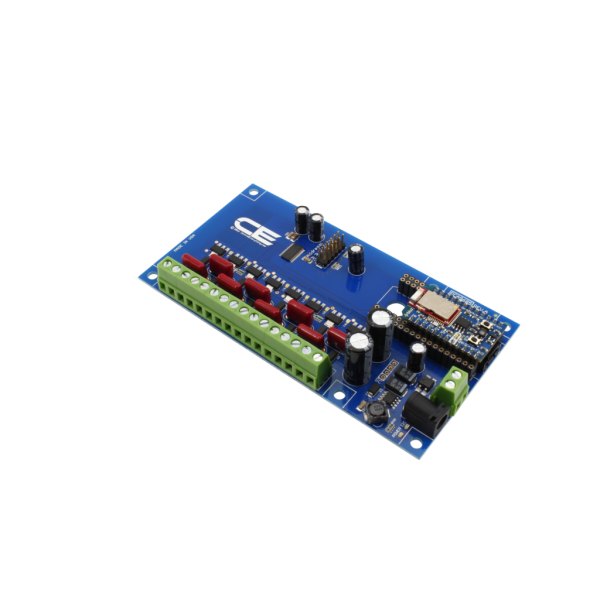

무선 모듈이 장착된 FET 드라이버 보드 상단면
NCD PCA9685 IoT 인터페이스가있는 8 채널 8W 12V FET 드라이버 비례 밸브 컨트롤러 - 모듈 소켓과 녹색 단자대가 있는 FET 드라이버 보드

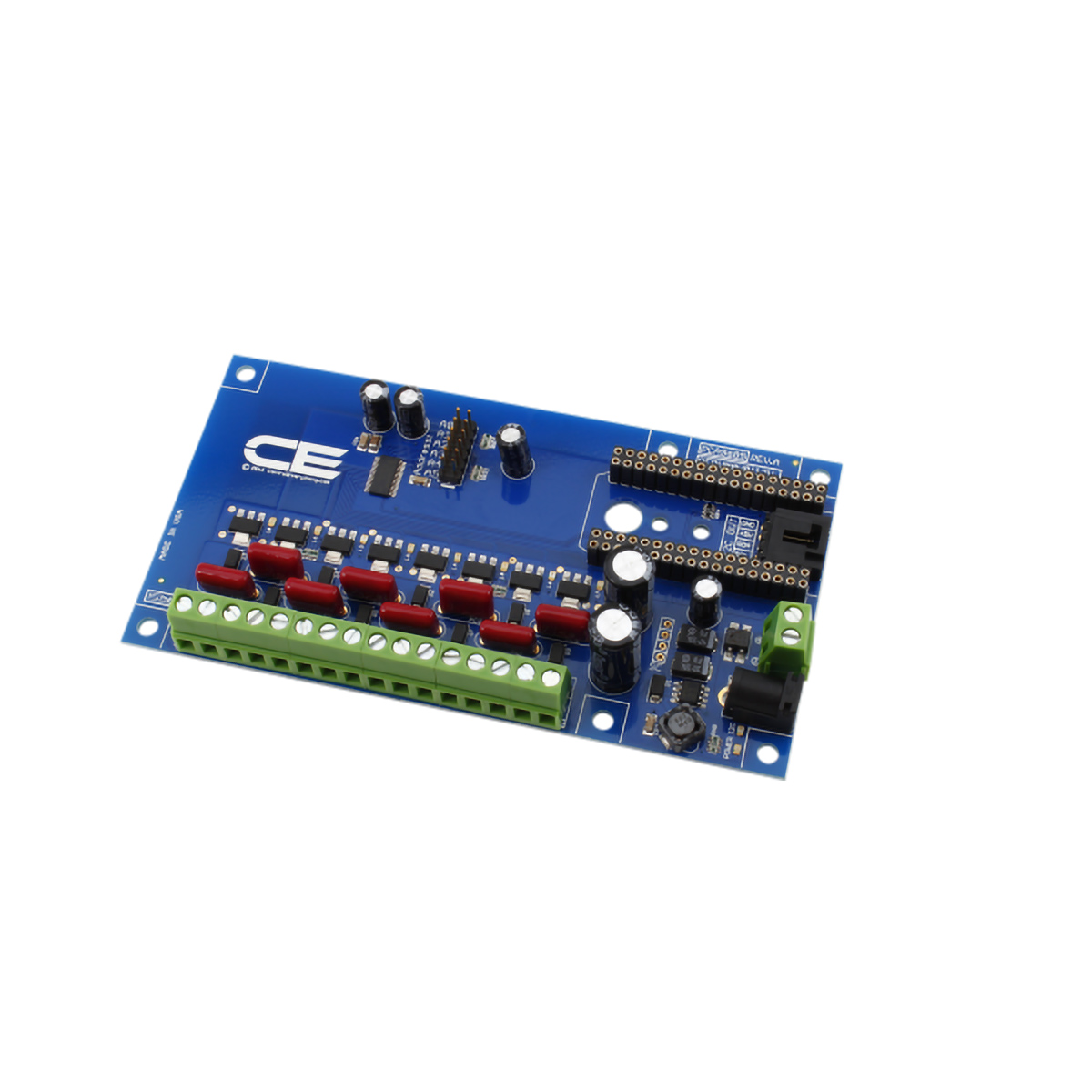

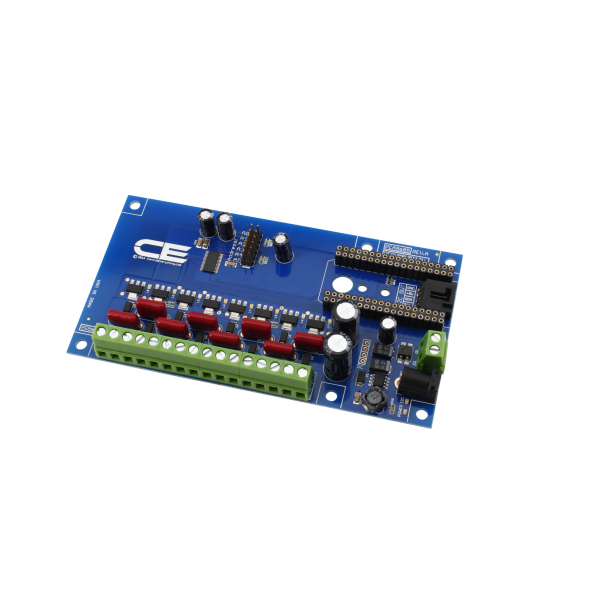

모듈 소켓과 녹색 단자대가 있는 FET 드라이버 보드

활용 분야

8채널 밸브·펌프를⁣ 원격 구동하는 현장

  • 비례 밸브 — 12 V 비례 밸브의 열림 정도를 4096단계로 제어합니다.
  • 솔레노이드 — 12 VDC 솔레노이드를 채널별로 구동합니다.
  • 조명 — 12 V 고출력 LED의 밝기를 Particle Cloud로 바꿉니다.

제품 상세 이미지

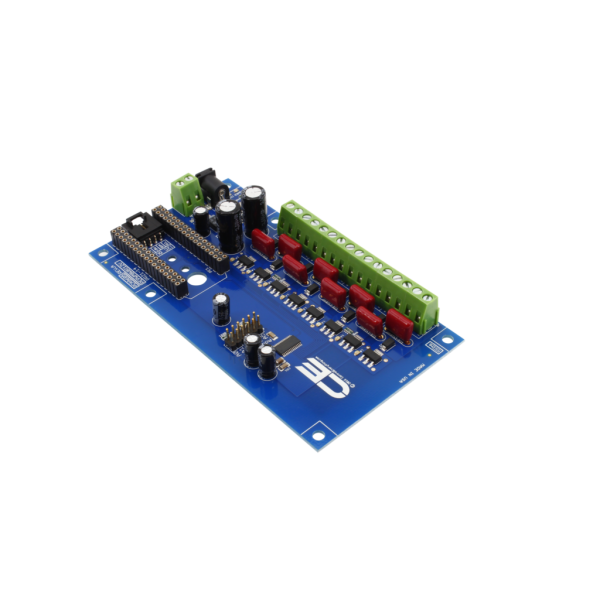

NCD PCA9685 IoT 인터페이스가있는 8 채널 8W 12V FET 드라이버 비례 밸브 컨트롤러 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

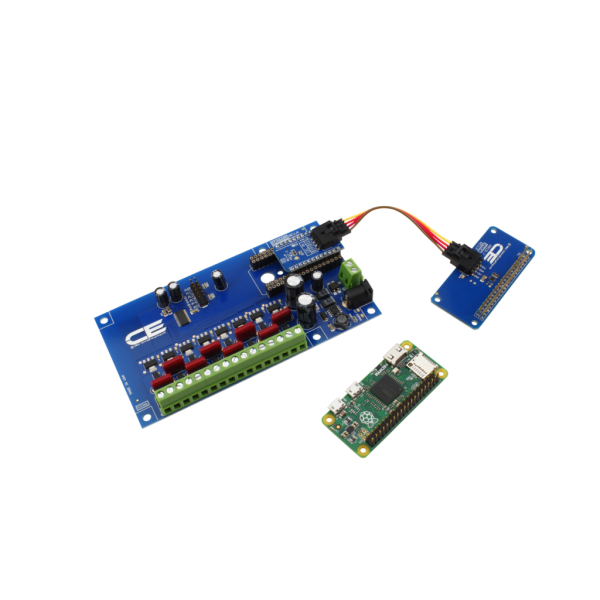

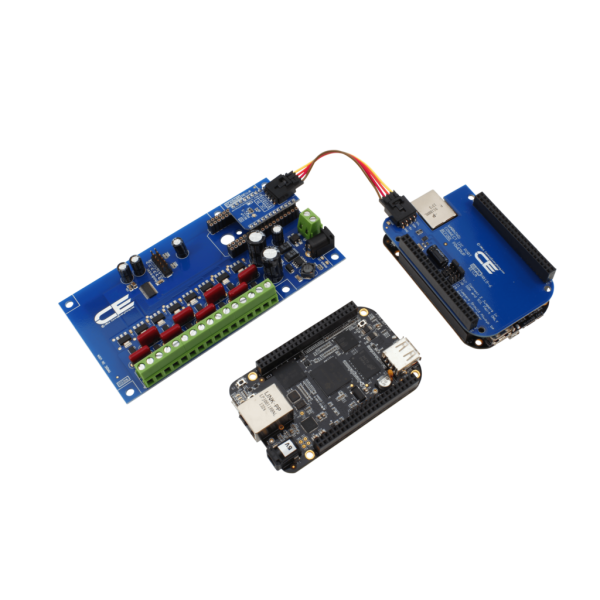

호환 보드와 어댑터 (NCD 스토어)

Key Fob (NCD 스토어)

참고 사이트

같은 계열

PR21-14와⁣ 대조해 보는 계열 모델

  • PR16-42 — 5 A 고전류 N채널 조광기 (100 VDC, 채널당 5 A) 구성의 IoT형 16채널
  • PR20-11 — 12 V 비례 밸브형 구성의 IoT형 16채널
  • PR20-10 — 12 V 비례 밸브형 구성의 I2C형 16채널
  • PR20-8 — 오픈 콜렉터형 (55 VDC, 5.5 A) 구성의 IoT형 16채널
  • PR20-7 — 오픈 콜렉터형 (55 VDC, 5.5 A) 구성의 I2C형 16채널
  • PR22-14 — 12 V 비례 밸브형 구성의 IoT형 4채널
  • PR22-13 — 12 V 비례 밸브형 구성의 I2C형 4채널
  • PR21-13 — 12 V 비례 밸브형 구성의 I2C형 8채널
