4096단계로 부드럽게
비례 제어하는 PWM 드라이버

NCD PCA9685 PWM FET 드라이버 · 디머

견적 받기

NCD 국내 정식 공급 파트너

NCD PCA9685 PWM FET 드라이버(PR22-13·14, PR21-13·14, PR20-7·8·10·11, PR16-42)는 채널당 4096단계 12비트 PWM으로 12 V 비례 밸브와 DC 모터, 조명의 밝기를 세밀하게 제어하는 4·8·16채널 전력 FET 드라이버(PWM 디머)입니다.

I2C 방식과 IoT 방식, 12 V 비례 밸브형과 오픈 콜렉터형을 조합한 9개 모델이 있으며, I2C 포트 하나에 62개를 연결하면 최대 992채널까지 제어할 수 있습니다. 유도성 부하용 억제 커패시터와 플라이백 다이오드를 내장했고, 이 드라이버는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

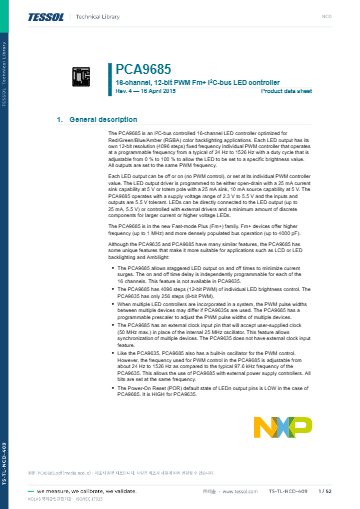

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

12비트

채널당 4096 밝기 단계

4 · 8 · 16채널

채널 수별 모델

100 VDC · 5 A

PR16-42 외부 조명 전원

992채널

포트당 62개 기준 최대

특징

부하를 세밀하게
비례 제어

핵심 특징현장에서 달라지는 점
12비트 해상도채널당 4096단계로 밝기와 밸브 개도를 나누므로 8비트 제품으로는 거칠던 비례 제어가 부드러워집니다.
채널 수 선택4·8·16채널 모델 가운데 필요한 수를 골라 쓰므로 불필요한 채널 비용이 줄어듭니다.
비례 제어12 V 모델은 밸브 개도와 DC 모터 속도를 비례로 조절합니다.
유도성 부하 대응억제 커패시터와 플라이백 다이오드를 내장해 유도성 부하에서도 FET 수명이 길어집니다.
고전류 채널(PR16-42)100 VDC에서 채널당 5 A를 스위칭하므로 고전압 외부 조명 전원을 그대로 연결할 수 있습니다.
IoT 직접 연결Particle Photon, Electron, Bluz를 어댑터 없이 연결합니다.

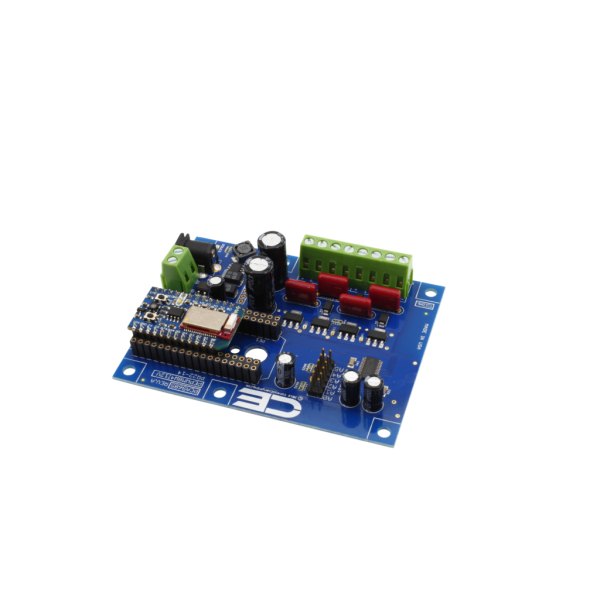

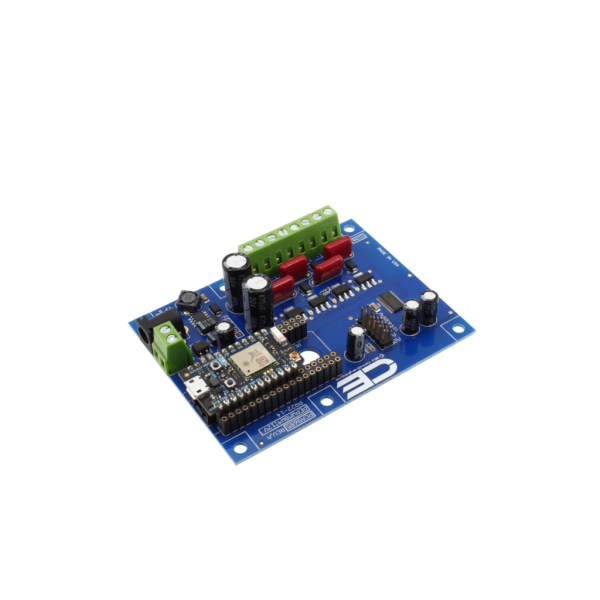

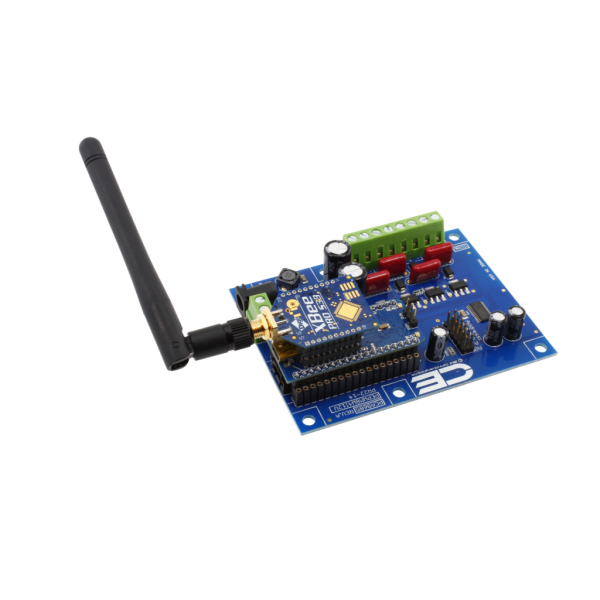

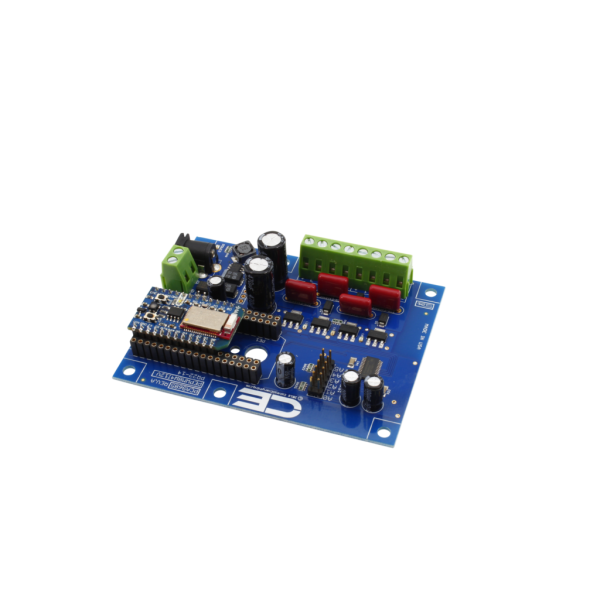

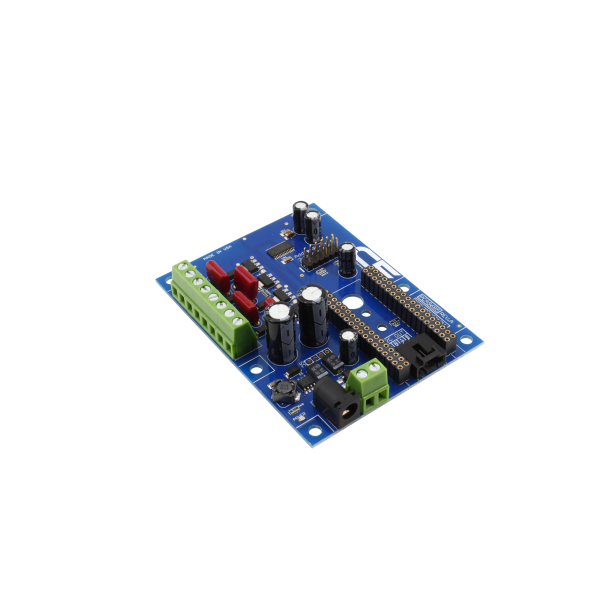

NCD PR22-14 - 무선 모듈이 장착된 4채널 FET 드라이버 보드
무선 모듈이 장착된 4채널 FET 드라이버 보드

확장 설계

992채널 확장과
전원 구성

I2C 포트 하나에 62개를 연결하면 최대 992채널까지 늘릴 수 있어 대규모 조명 설비도 한 버스에서 제어할 수 있습니다. 동작에는 외부 12 VDC 전원 공급 장치가 필요하며, PR16-42는 외부 조명 전원으로 최대 100 VDC까지 받습니다.

비례 밸브 개도 제어 구성

12 V 모델의 대표 용도는 12 V 비례 밸브의 개도를 4096단계로 나누어 유량을 정밀하게 조절하는 구성입니다. I2C형 모듈에는 4선 확장 케이블이 함께 들어 있습니다.

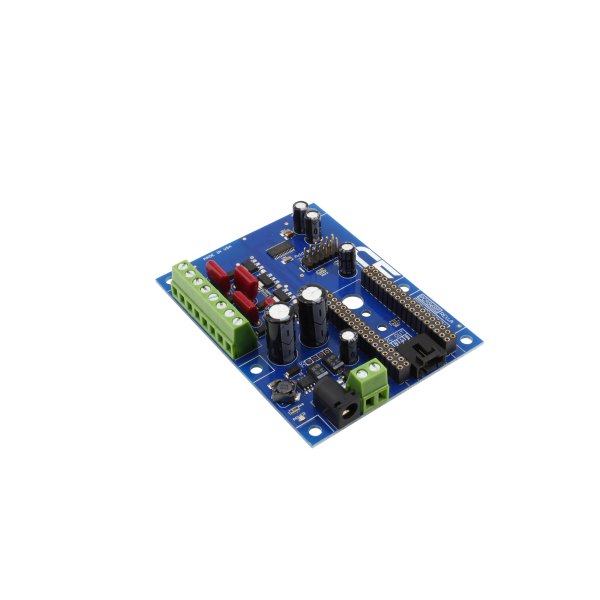

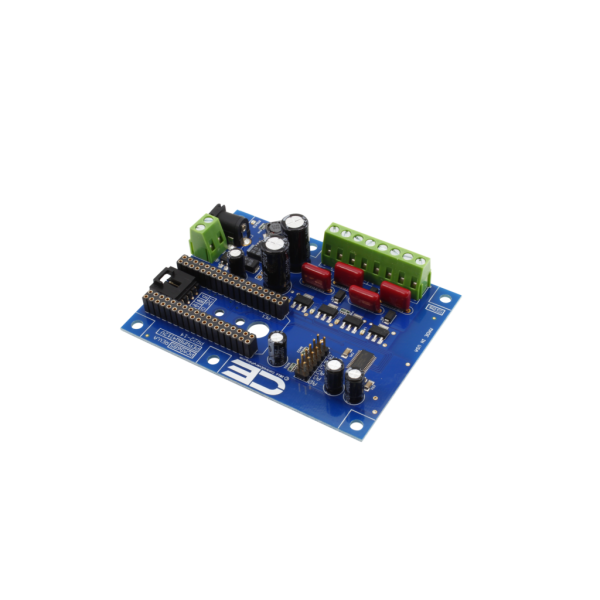

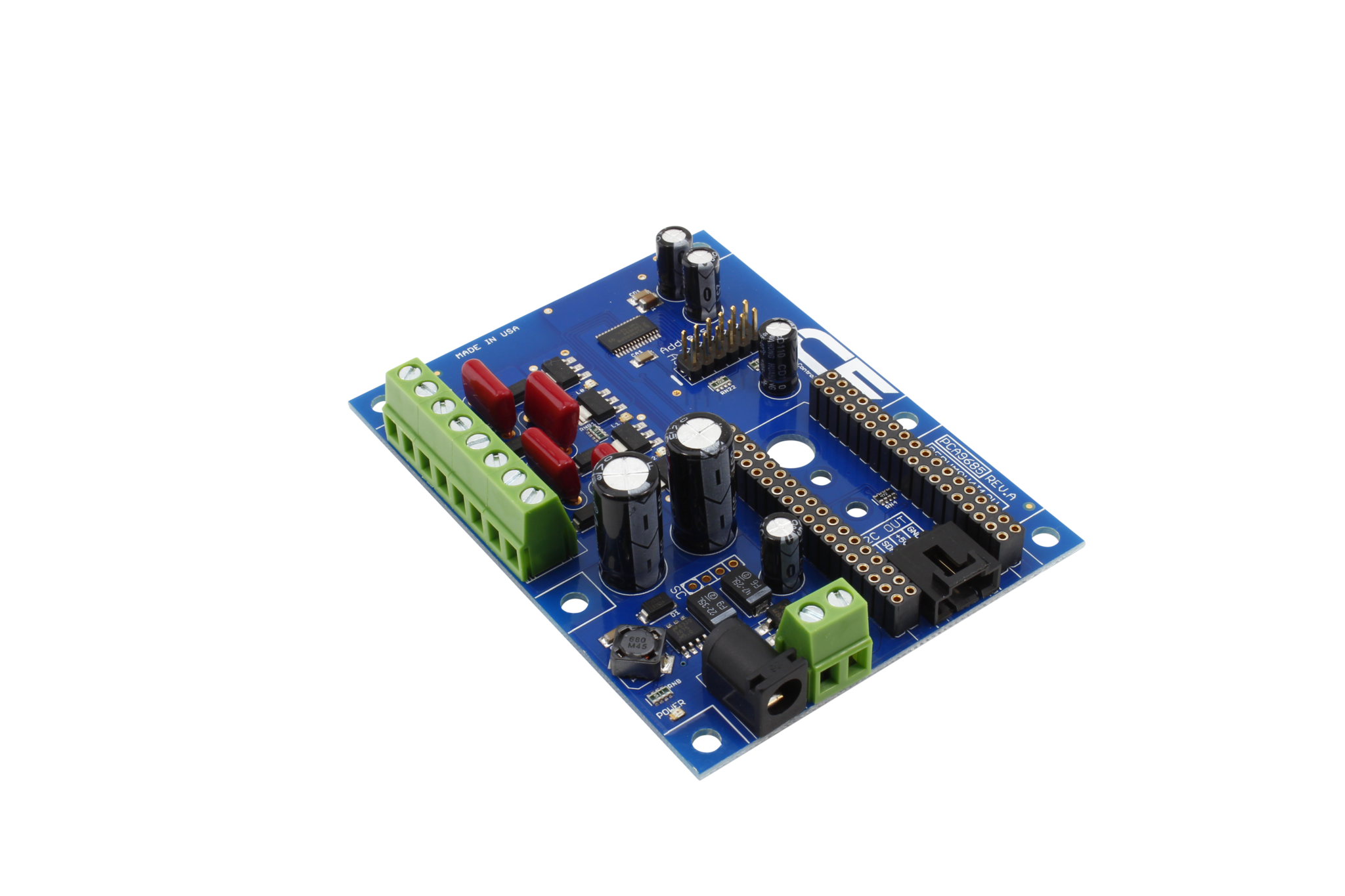

NCD PR22-14 - 모듈 소켓과 단자대가 있는 4채널 FET 드라이버 보드
모듈 소켓과 단자대가 있는 4채널 FET 드라이버 보드

모델 구성

9개 모델의
품번 읽는 법

품번 앞자리는 채널 수를 나타냅니다. PR22는 4채널, PR21은 8채널, PR20은 16채널이며, PR16-42는 16채널 IoT 방식의 5 A 고전류 N채널 조광기로 별도 규격입니다.

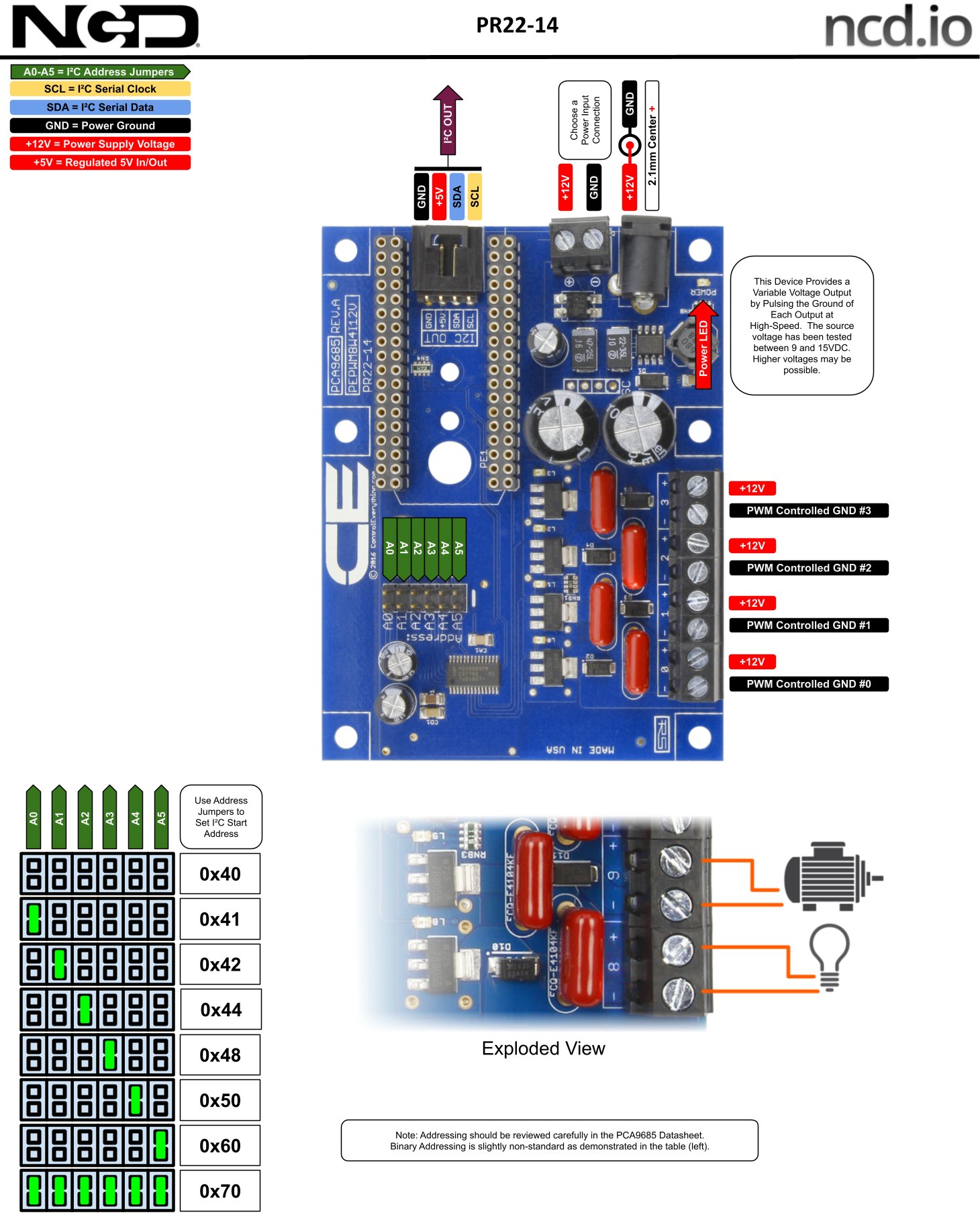

NCD PR22-14 - 밸브 컨트롤러 기판의 단자와 연결 구성도
밸브 컨트롤러 기판의 단자와 연결 구성도

사용 방법

NCD PCA9685 PWM 드라이버
Node-RED 라이브러리 설치와 연결

PCA9685 드라이버는 I2C로 호스트와 연결하며, NCD가 공개한 Node-RED 노드 ncd-red-pca9685로 채널별 PWM 출력을 설정합니다. 이 노드는 통신에 ncd-red-comm 라이브러리를 사용합니다.

소프트웨어·도구하는 일
ncd-red-pca9685Node-RED에서 PCA9685 설정과 PWM 출력 제어
ncd-red-commNode-RED와 I2C 버스 사이의 통신 라이브러리 (의존 패키지)
test.js라이브러리에 포함된 기본 사용 예제

처음 연결하는 순서

순서할 일
1I2C형 보드는 포함된 I2C 케이블로 호스트의 I2C 포트에 연결하고, IoT형 보드는 지원하는 통신 모듈을 꽂습니다.
2Raspberry Pi를 사용할 때는 I2C를 활성화하고 Node, NPM, Node-RED를 최신 안정판으로 업데이트하세요.
3Node-RED 디렉터리 안에서 ncd-red-pca9685를 npm으로 설치합니다.
4Node-RED를 다시 시작하고 PCA9685 노드를 흐름에 추가해 UI에서 설정 항목을 입력하세요.
5흐름을 배포한 뒤 한 채널의 출력을 바꿔 부하의 밝기나 속도가 변하는지 확인합니다.

설치 명령

명령하는 일
npm install ncd-red-pca9685PCA9685 라이브러리와 Node-RED 노드 설치 (Node-RED 디렉터리 안에서 실행)

명령 형식은 패키지 버전에 따라 다를 수 있으니 설치한 버전의 저장소 안내를 함께 확인하세요.

Raspberry Pi에서 Node, NPM, Node-RED를 최신 안정판으로 맞추지 않으면 ncd-red-comm 의존 패키지가 제대로 불러와지지 않을 수 있습니다.

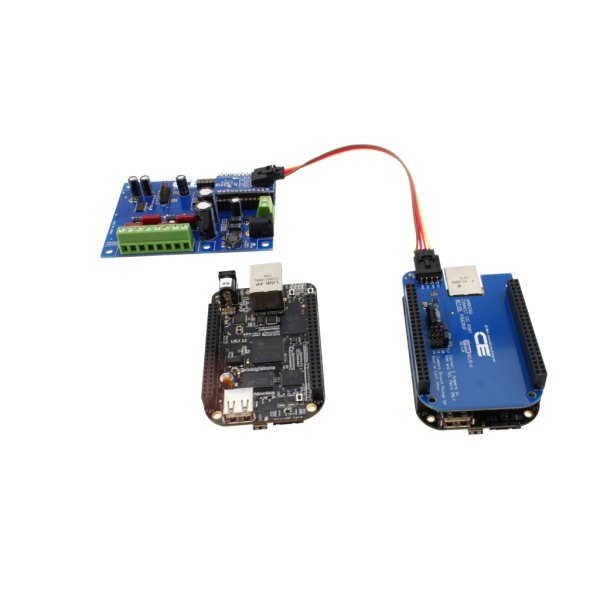

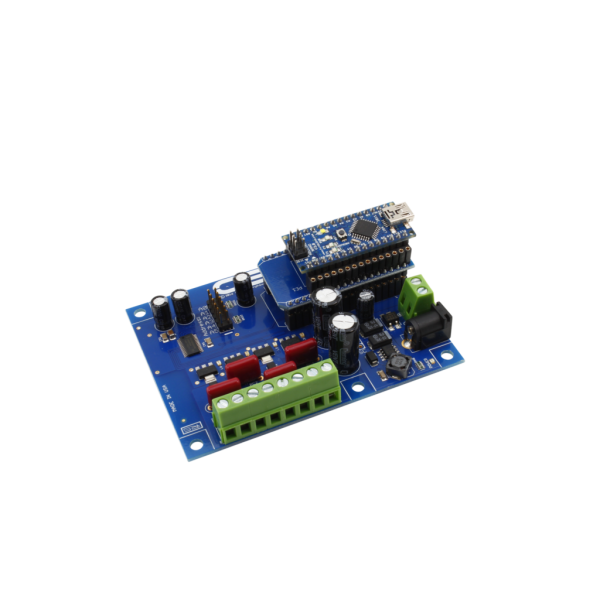

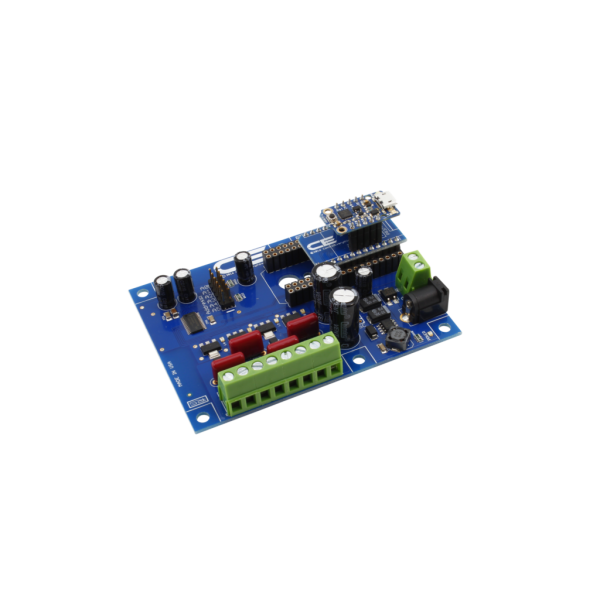

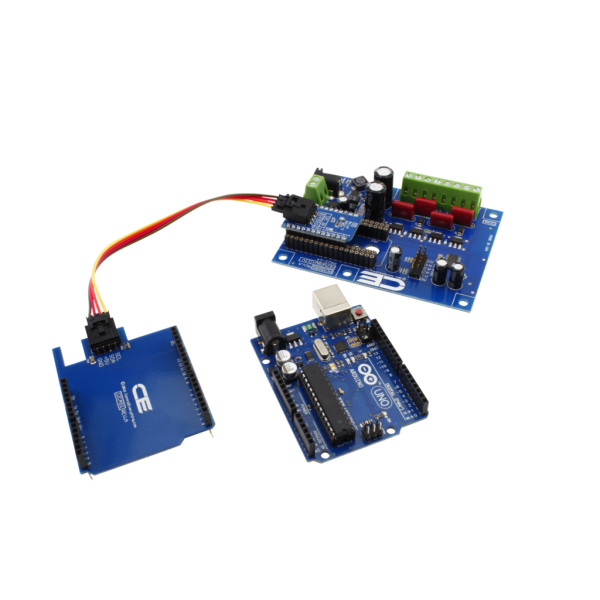

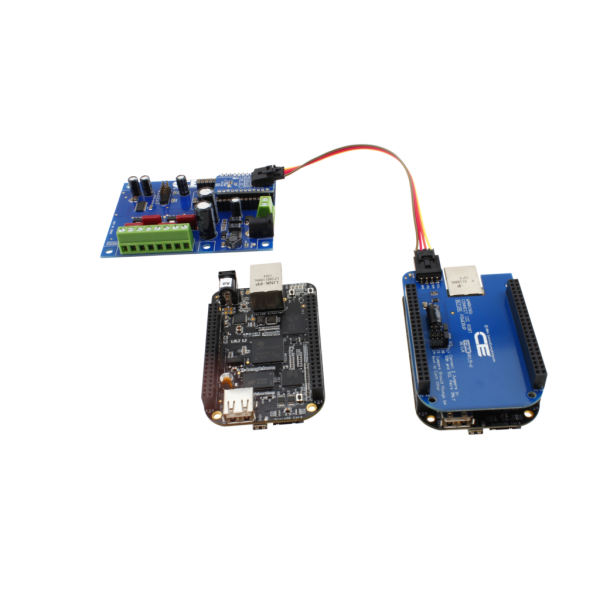

NCD PR22-14 - 드라이버 보드를 케이블로 개발 보드에 연결한 모습
드라이버 보드를 케이블로 개발 보드에 연결한 모습

사양

9개 모델 비교와
공통 사양

항목채널출력 구분인터페이스
PR22-134채널12 V 비례 밸브 · 8 WI2C
PR22-144채널12 V 비례 밸브 · 8 WIoT
PR21-138채널12 V 비례 밸브 · 8 WI2C
PR21-148채널12 V 비례 밸브 · 8 WIoT
PR20-716채널오픈 콜렉터 · 8 WI2C
PR20-816채널오픈 콜렉터 · 8 WIoT
PR20-1016채널12 V 비례 밸브 · 8 WI2C
PR20-1116채널12 V 비례 밸브 · 8 WIoT
PR16-4216채널5 A 고전류 N채널 조광기 · 100 VDC에서 채널당 5 AIoT

시리즈 공통 사양

항목사양
분해능12비트 · 채널당 4096단계
PWM 칩PCA9685
출력 소자BUK98150-55A N채널 FET
오픈 콜렉터 모델55 VDC · 5.5 A · 8 W
12 V 비례 밸브 모델12 VDC · 5.5 A · 8 W
외부 조명 전원최대 100 VDC · 채널당 5 A (PR16-42)
동작 전원외부 12 VDC 전원 공급 장치 필요
I2C 확장포트당 최대 62개 · 최대 992채널
호환 플랫폼Particle Photon · Electron · Bluz 직접 연결
유도 부하 보호억제 커패시터, 플라이백 다이오드
포함 구성I2C형은 4선 확장 케이블 포함
부하교류 전원 응용 사용 불가

활용 분야

비례 제어가 필요한
밸브·조명 현장

  • 조명 조광 — LED나 백열등의 밝기를 단계별로 조절합니다.
  • 비례 밸브 — 12 V 비례 밸브의 열림 정도를 제어합니다.
  • DC 모터 속도 — 12 VDC 모터의 속도를 비례로 조절합니다.
  • 펌프·솔레노이드 — 12 VDC 펌프와 솔레노이드를 구동합니다.
  • 원격 조명 — IoT형에 통신 모듈을 장착해 밝기를 원격으로 바꿉니다.

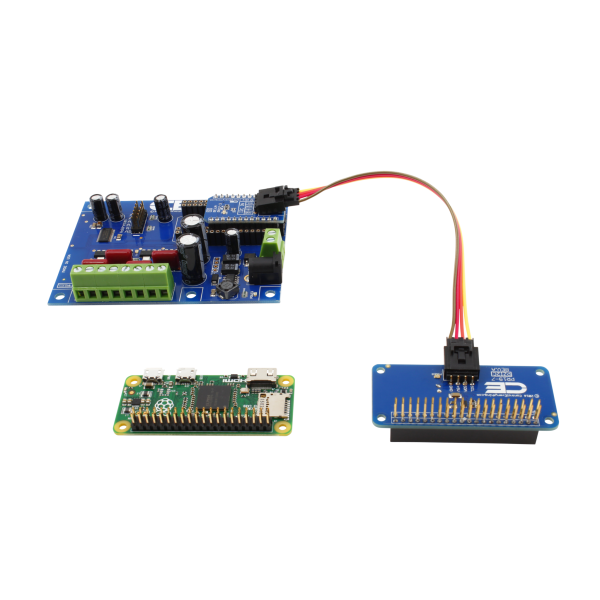

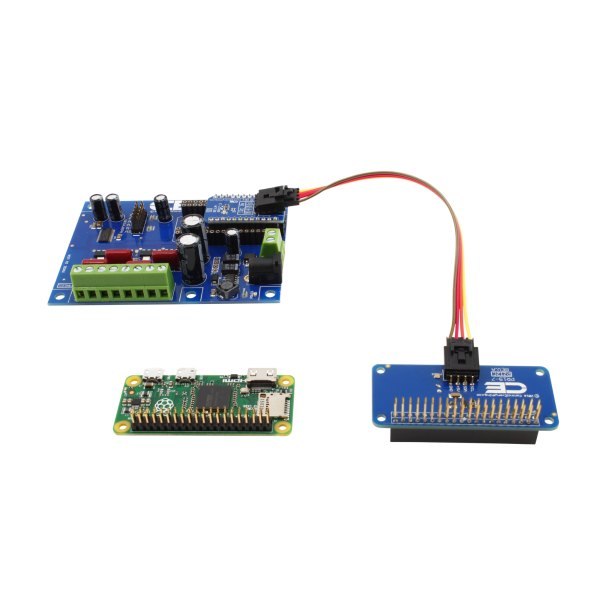

NCD PR22-14 - 드라이버 보드를 케이블로 라즈베리 파이 제로에 연결한 모습
드라이버 보드를 케이블로 라즈베리 파이 제로에 연결한 모습

선택 가이드

채널 수와 부하에 맞는
PCA9685 모델

이럴 때 (현장 조건)권장 모델선택 이유
4채널 12 V 밸브를 제어할 때PR22-13 (I2C) · PR22-14 (IoT)PR22 시리즈가 4채널 비례 밸브형이기 때문입니다.
8채널 12 V 밸브를 제어할 때PR21-13 (I2C) · PR21-14 (IoT)PR21 시리즈가 8채널 비례 밸브형이기 때문입니다.
16채널 12 V 밸브나 모터를 제어할 때PR20-10 (I2C) · PR20-11 (IoT)PR20 시리즈에 16채널 비례 밸브형이 있기 때문입니다.
16채널 오픈 콜렉터 조명을 조광할 때PR20-7 (I2C) · PR20-8 (IoT)16채널 모델이면서 55 VDC 오픈 콜렉터 출력을 내므로 조명 부하에 맞습니다.
외부 조명 100 VDC · 채널당 5 A가 필요할 때PR16-42 (IoT)100 VDC에서 채널당 5 A를 스위칭하는 고전류 N채널 조광기이기 때문입니다.

구성·옵션

구성품과
별매 모듈

구분내용
구성품드라이버 보드 · I2C형은 I2C 케이블 포함
옵션I2C형 · IoT형, 12 V 비례 밸브형 · 오픈 콜렉터형
별매IoT 통신 모듈 PRphoton · PRacc-32
품번PR16-42 · PR20-7 · PR20-8 · PR20-10 · PR20-11 · PR21-13 · PR21-14 · PR22-13 · PR22-14
