NCD PR20-8 PCA9685 IoT 인터페이스가있는 16 채널 8W 오픈 콜렉터 12 비트 PWM FET 드라이버

MODEL
PR20-8
브랜드
NCD
제품 자료

인터넷으로 제어하는⁣ 16채널 조광

NCD PR20-8 PCA9685 16채널 PWM FET 드라이버⁣ 품번 : PR20-8⁣ 보드 전원 : 12 VDC 외부 전원 필요⁣ 해상도 : 4096단계 (12비트)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR20-8은 PCA9685 칩이 구동하는 IoT 인터페이스 16채널 오픈 콜렉터 PWM FET 드라이버(PWM 디머)입니다. 통신 모듈을 꽂아 멀리서 16채널의 조명을 4096단계로 조절하며, 채널당 최대 55 VDC, 5.5 A를 제어합니다. (주)테솔이 국내에 공식 공급합니다.

주문할 때 표준 커넥터 또는 플러그형 커넥터를 선택합니다.

IoT

통신 모듈 연결

16채널

오픈 콜렉터

4096단계

12비트 PWM

55 VDC

5.5 A 정격

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

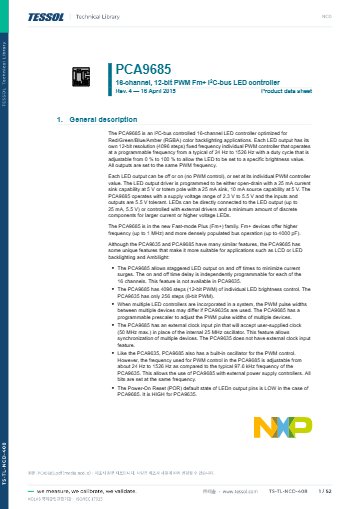

데이터시트와 도면

소프트웨어와 코드

12비트

채널당 4096 밝기 단계

4 · 8 · 16채널

채널 수별 모델

100 VDC · 5 A

PR16-42 외부 조명 전원

992채널

포트당 62개 기준 최대

원격 구성

PR20-8의 통신 모듈과⁣ 커넥터 옵션

IoT 인터페이스는 Particle Photon, Electron, Bluz와 바로 호환됩니다. 커넥터 방식은 표준형과 플러그형 가운데 고릅니다.

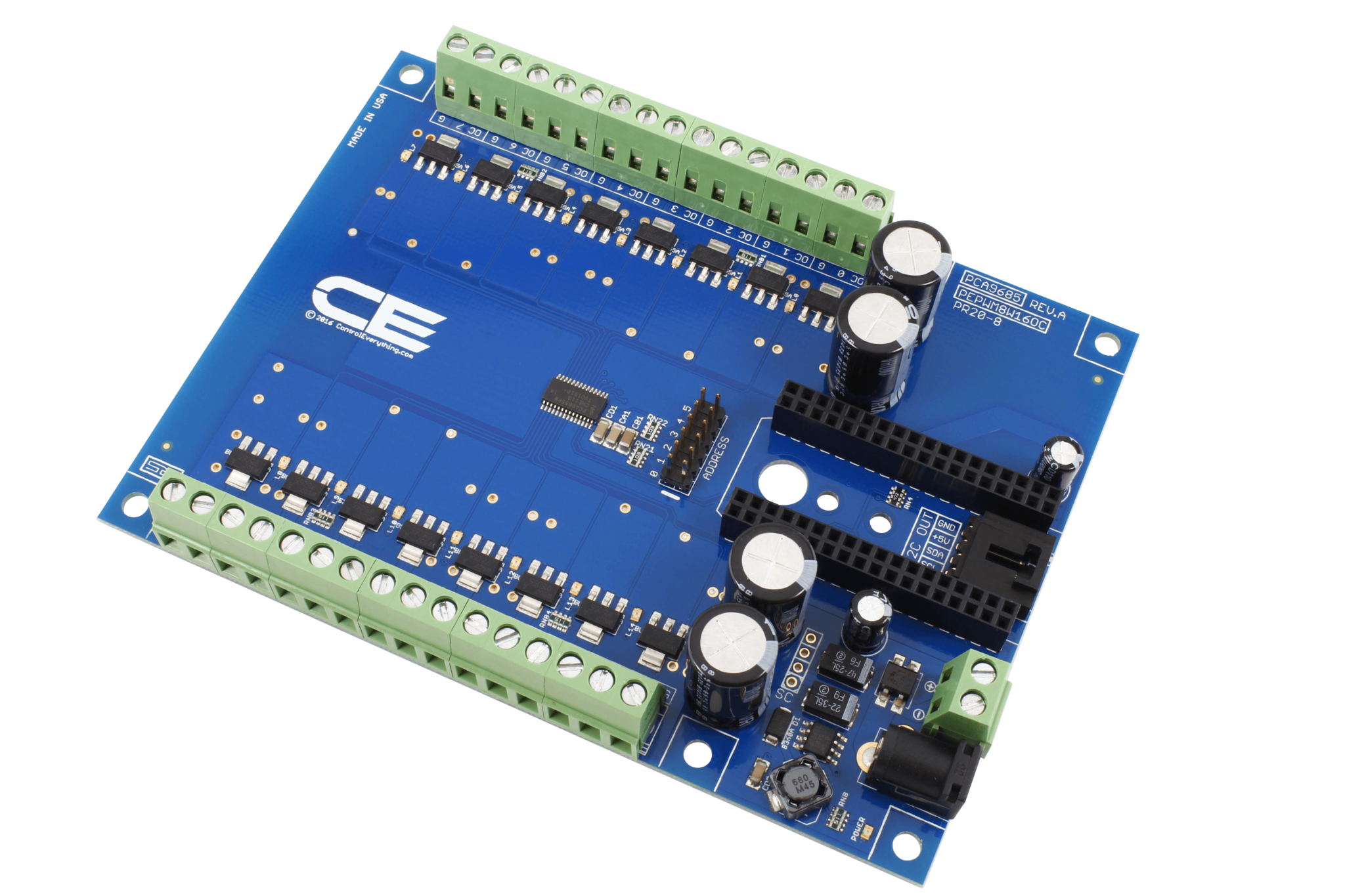

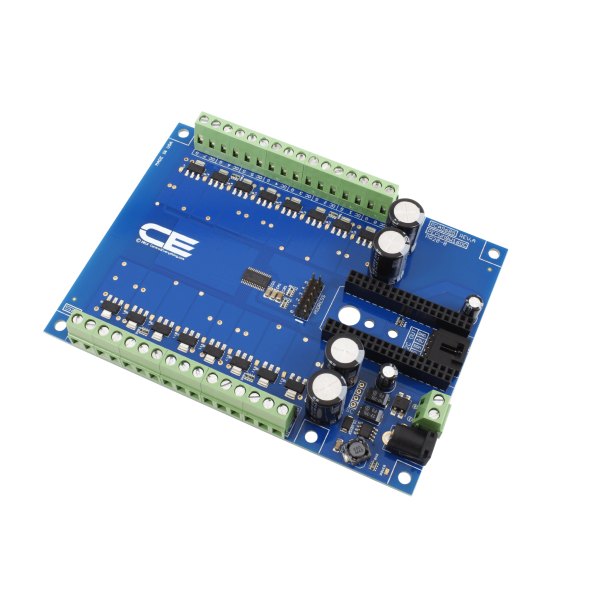

NCD PR20-8 - 녹색 단자대와 모듈 소켓이 있는 16채널 드라이버 보드
녹색 단자대와 모듈 소켓이 있는 16채널 드라이버 보드

사양

PR20-8 사양

항목사양
품번PR20-8
보드 전원12 VDC 외부 전원 필요
해상도4096단계 (12비트)
커넥터표준 또는 플러그형 선택
출력 구성오픈 콜렉터, 8 W FET (BUK98150-55A N채널)
인터페이스IoT
채널16채널
버스 확장I2C 포트당 최대 62개
부하교류 전원 응용 사용 불가
채널당 정격55 VDC, 5.5 A
PWM 칩NXP PCA9685
호환 플랫폼Particle Photon, Electron, Bluz

전원·부하

PR20-8의 12 VDC 전원과⁣ 직류 조명 부하

보드 동작에는 외부 12 VDC 전원 공급 장치가 필요합니다. 부하는 LED나 백열등 같은 저전압 직류 조명이며 교류에는 사용하지 않습니다.

PCA9685는 I2C로 통신하며, I2C 포트 하나에 최대 62개까지 연결할 수 있습니다.

사용 방법

PR20-8 Node-RED 노드⁣ 설치와 첫 출력

PR20-8은 I2C 호스트에서 Node-RED 노드 ncd-red-pca9685로 채널마다 PWM 출력을 지정합니다. I2C 버스 통신은 ncd-red-comm 라이브러리가 처리합니다.

처음 연결하는 순서할 일
1호환되는 통신 모듈을 보드에 장착합니다.
2Raspberry Pi에서는 I2C 활성화와 함께 Node, NPM, Node-RED 최신 안정판 업데이트를 먼저 마칩니다.
3Node-RED 디렉터리 안에서 ncd-red-pca9685를 npm으로 설치합니다.
4Node-RED 재시작 후 PCA9685 노드를 흐름에 넣어 UI에서 항목을 설정하세요.
5흐름을 배포한 뒤 한 채널의 출력을 바꿔 부하의 밝기나 속도가 변하는지 확인합니다.
명령하는 일
npm install ncd-red-pca9685PCA9685 라이브러리와 Node-RED 노드 설치 (Node-RED 디렉터리 안에서 실행)

버전에 따라 명령 형식이 다를 수 있으니 저장소의 안내를 같이 확인하세요.

최신 안정판으로 업데이트하지 않은 Raspberry Pi에서는 ncd-red-comm 의존 패키지가 제대로 불러와지지 않을 수 있습니다.

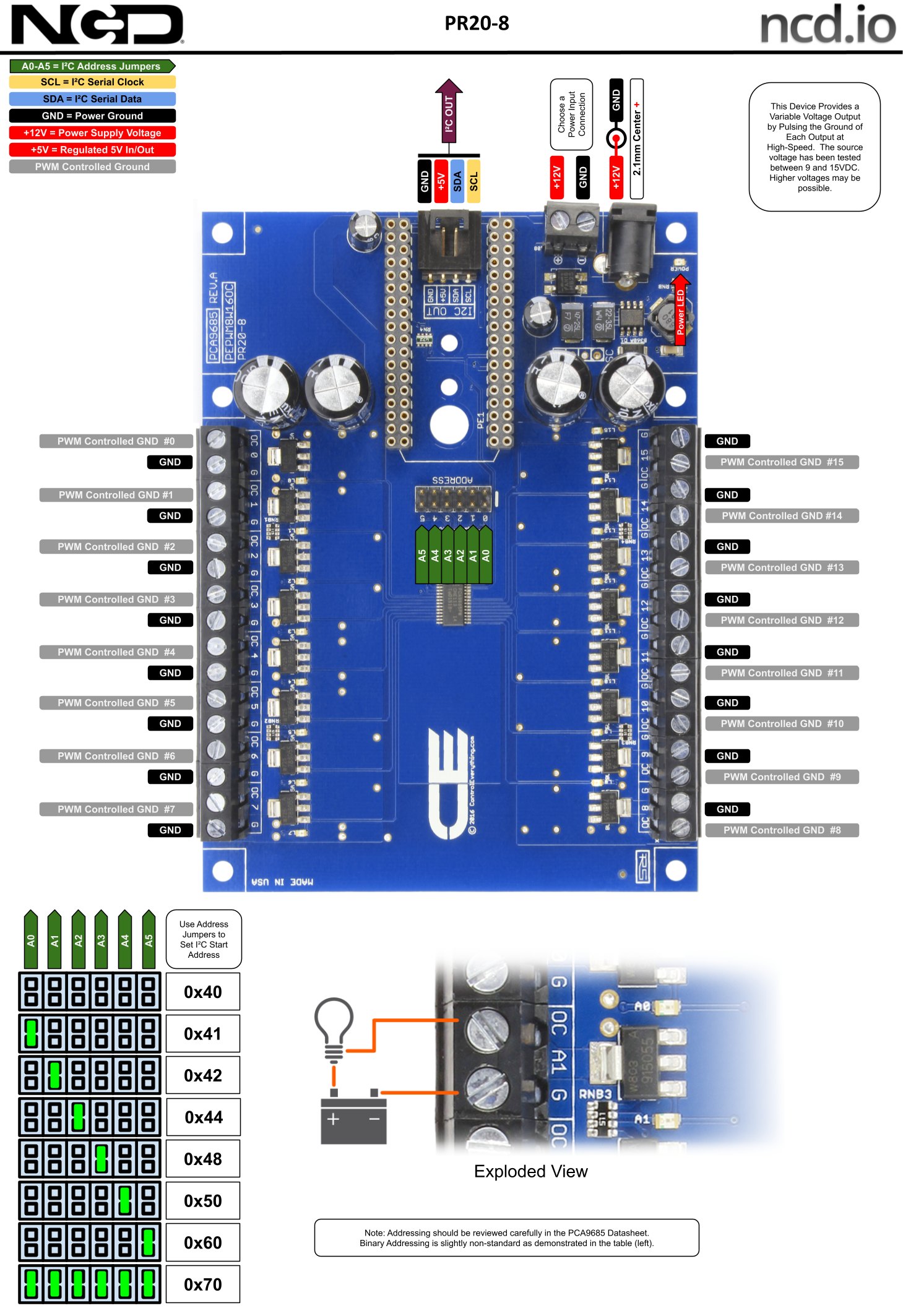

NCD PR20-8 - PWM 드라이버 기판의 단자와 연결 구성도
PWM 드라이버 기판의 단자와 연결 구성도

활용 분야

원격 조명 제어가⁣ 필요한 현장

  • 원격 조명 — 통신 모듈을 장착해 밝기를 멀리서 바꿉니다.
  • 조명 조광 — LED나 백열등의 밝기를 단계별로 조절합니다.

제품 상세 이미지

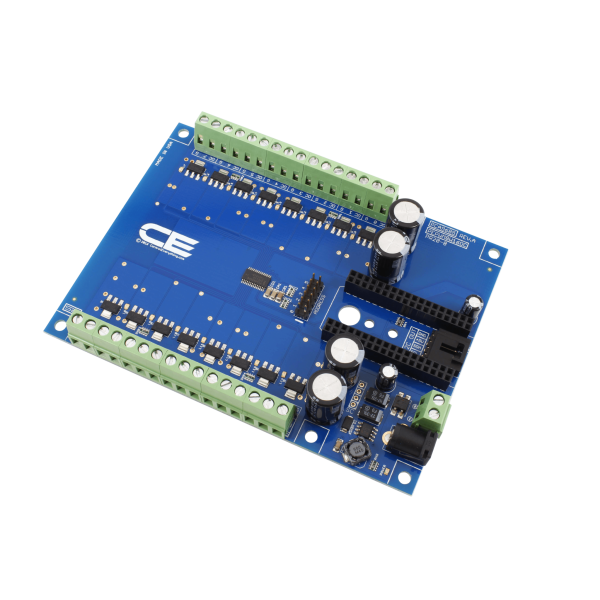

NCD PR20-8 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

Key Fob (NCD 스토어)

참고 사이트

같은 계열

PR20-8과⁣ 나란히 보는 계열 모델

  • PR16-42 — IoT 방식의 16채널 5 A 고전류 N채널 조광기 (100 VDC, 채널당 5 A)
  • PR20-11 — IoT 방식의 16채널 12 V 비례 밸브형
  • PR20-10 — I2C 방식의 16채널 12 V 비례 밸브형
  • PR20-7 — I2C 방식의 16채널 오픈 콜렉터형 (55 VDC, 5.5 A)
  • PR22-14 — IoT 방식의 4채널 12 V 비례 밸브형
  • PR22-13 — I2C 방식의 4채널 12 V 비례 밸브형
  • PR21-14 — IoT 방식의 8채널 12 V 비례 밸브형
  • PR21-13 — I2C 방식의 8채널 12 V 비례 밸브형

관련 제품

PR20-8과 맞춰 보는⁣ NCD 드라이버
