4채널 밸브를 호스트에서 제어

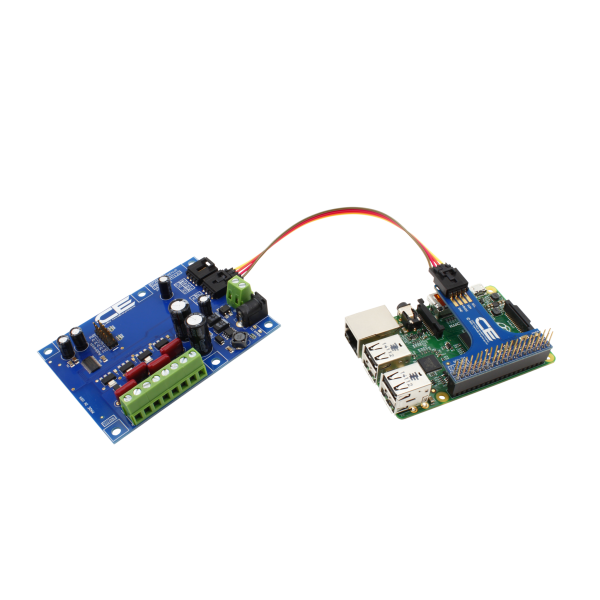

NCD PR22-13 PCA9685 4채널 비례 밸브 컨트롤러 품번 : PR22-13 확장 한도 : I2C 포트당 최대 62개 구성 : 4선 I2C 확장 케이블 동봉
견적 받기NCD 한국 독점 공급 파트너
NCD PR22-13은 PCA9685 칩이 구동하는 4채널 12 V 비례 밸브 컨트롤러(PWM FET 드라이버)입니다. 네 채널을 따로 지정해 밸브 개도, 모터 속도, LED 밝기를 조절하며 I2C 호스트에 바로 연결합니다. (주)테솔이 국내에 공식 공급합니다.
채널 수를 4개로 줄여 소규모 구성에 맞춘 모델이고, 채널당 정격은 12 VDC, 5.5 A입니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드

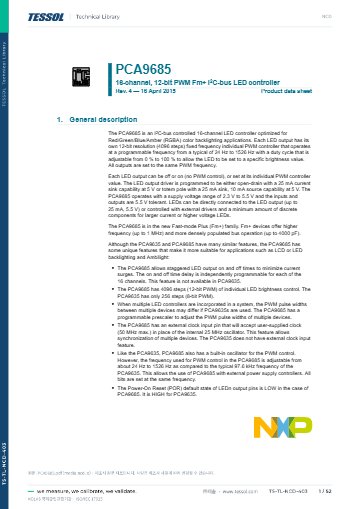

데이터시트와 도면
소프트웨어와 코드
사양
PR22-13 사양
| 항목 | 사양 |
|---|---|
| 품번 | PR22-13 |
| 확장 한도 | I2C 포트당 최대 62개 |
| 구성 | 4선 I2C 확장 케이블 동봉 |
| 밝기·출력 단계 | 분해능 12비트, 채널당 4096단계 |
| 채널 | 4채널 |
| 유도성 부하 | 사용 가능 정격 (저항성·유도성 DC PWM 제어용) |
| PWM 칩 | PCA9685 (I2C PWM) |
| 허용 부하 | 12 VDC, 5.5 A |
| 전원 조건 | 외부 12 VDC 공급 필수 |
| 출력 소자 | 12 V 비례 밸브형, 8 W FET (BUK98150-55A N채널) |
| 인터페이스 | I2C |

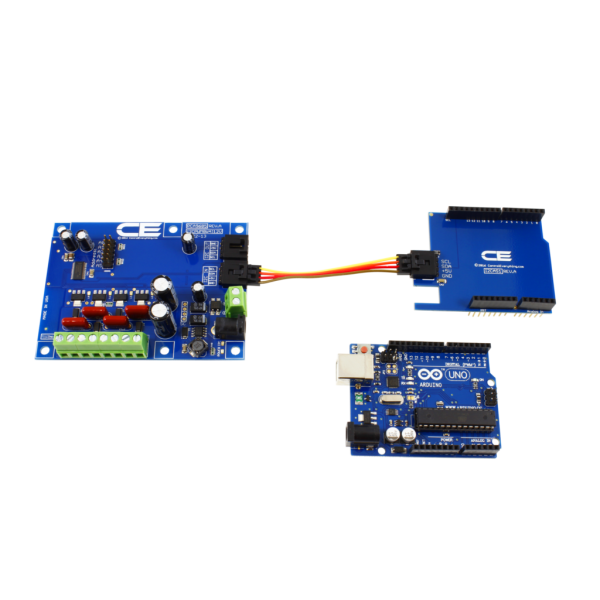

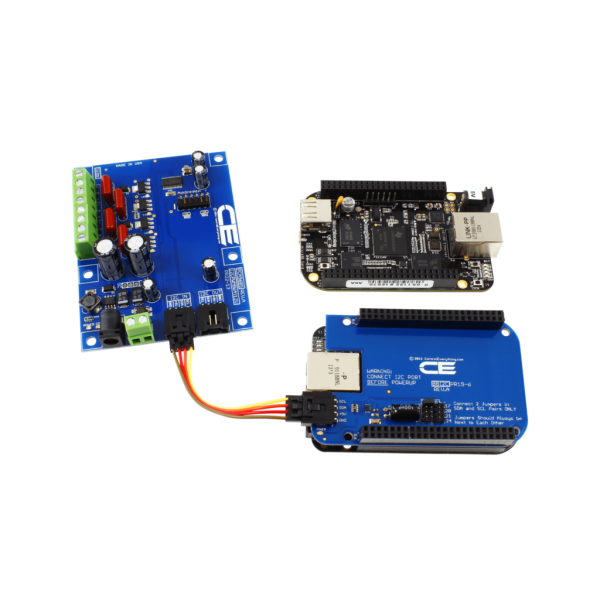

| 호환 플랫폼 | Raspberry Pi, Arduino, BeagleBone 등 |

부하 구성
PR22-13에 연결하는 밸브와 모터
12 V 비례 밸브의 개도와 12 VDC 모터의 속도를 비례로 조절하는 구성이 중심입니다. 유도성 부하에 사용할 수 있는 정격이라 밸브와 모터를 연결할 수 있습니다.

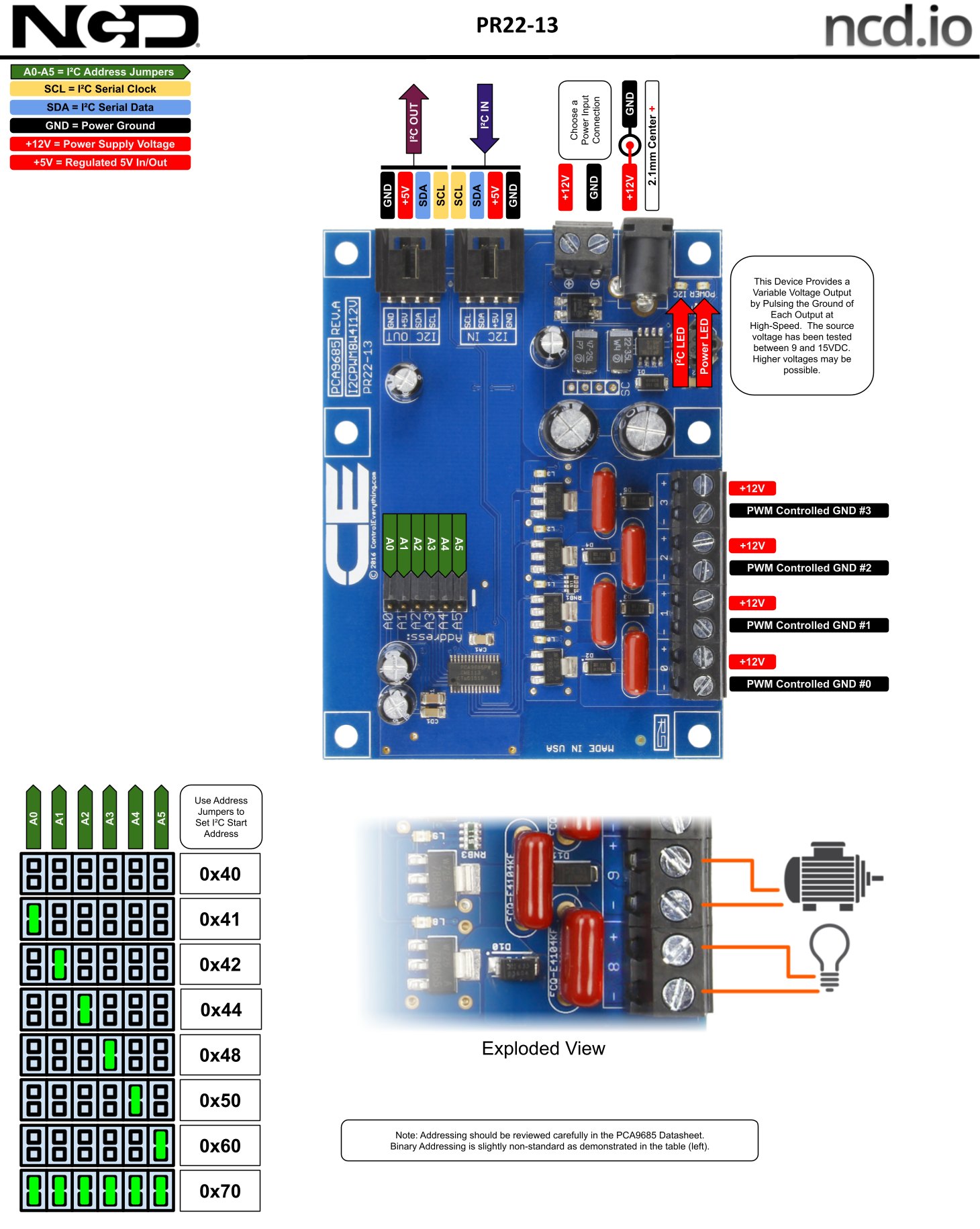

4채널 밸브 배선
보드 동작에는 외부 12 VDC 전원 공급 장치가 필요합니다. 교류 전원 응용에는 사용하지 않습니다.


사용 방법
PR22-13의 Node-RED 패키지 설치와 점검
PCA9685는 I2C로 호스트와 연결하며, NCD가 공개한 Node-RED 노드 ncd-red-pca9685로 채널별 PWM 출력을 설정합니다. 이 노드는 통신에 ncd-red-comm 라이브러리를 사용합니다.
| 처음 연결하는 순서 | 할 일 |
|---|---|

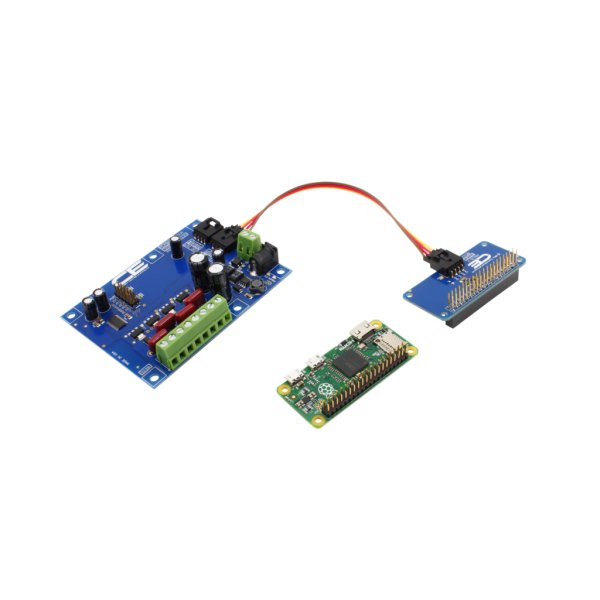

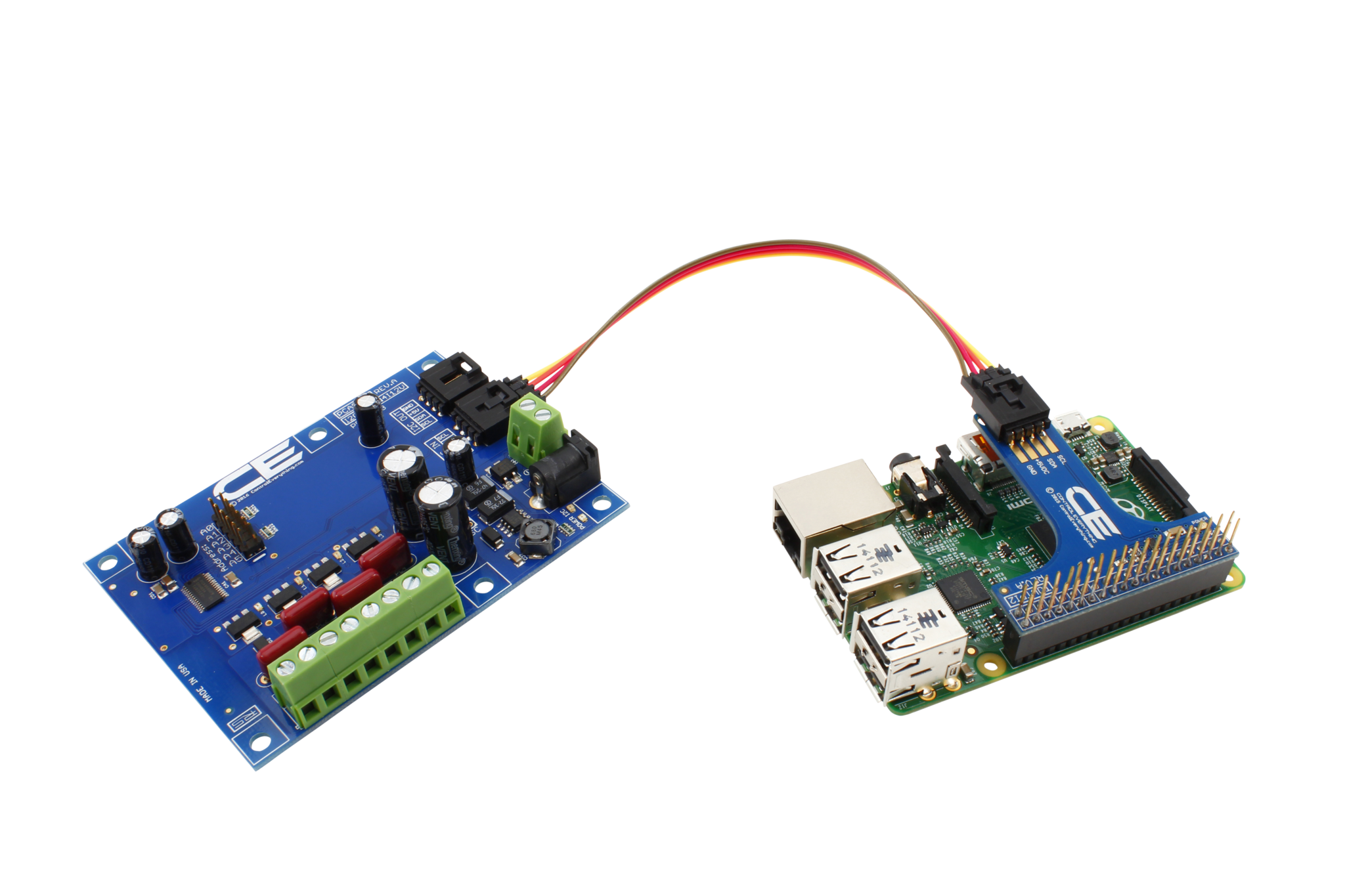

| 1 | 동봉된 4선 I2C 케이블로 보드와 호스트의 I2C 포트를 연결합니다. |
| 2 | Raspberry Pi라면 I2C 설정을 켜고 Node, NPM, Node-RED를 최신 안정판으로 올립니다. |
| 3 | Node-RED 디렉터리로 이동해 npm으로 ncd-red-pca9685를 설치하세요. |
| 4 | Node-RED를 다시 시작해 PCA9685 노드를 흐름에 추가하고, UI 설정 항목을 입력합니다. |
| 5 | 배포 후 한 채널의 출력을 바꿔 밸브 개도나 모터 속도가 달라지는지 확인합니다. |
| 명령 | 하는 일 |
|---|---|
| npm install ncd-red-pca9685 | PCA9685 라이브러리와 Node-RED 노드 설치 (Node-RED 디렉터리 안에서 실행) |
버전에 따라 명령 형식이 다를 수 있으니 저장소의 안내를 같이 확인하세요.
Node, NPM, Node-RED가 최신 안정판이 아니면 Raspberry Pi에서 ncd-red-comm 의존 패키지를 불러오지 못할 수 있습니다.


활용 분야
소규모 밸브·모터를 제어하는 현장
- 비례 밸브 — 12 V 비례 밸브의 열림 정도를 조절합니다.
- 모터 구동 — 12 VDC 모터의 회전 속도를 정합니다.

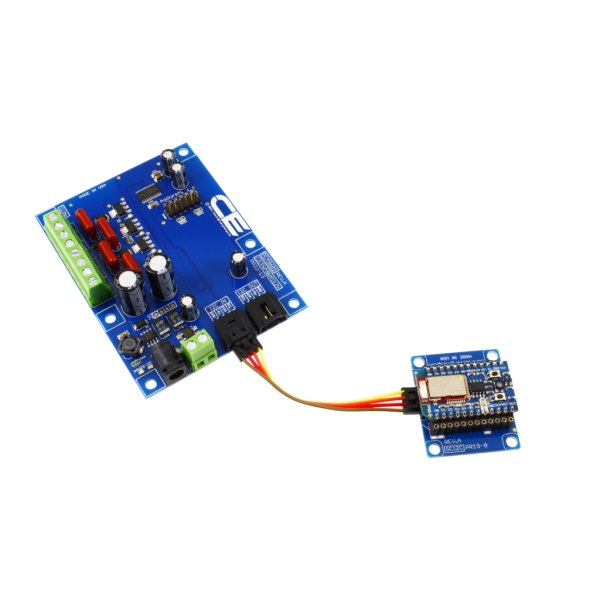

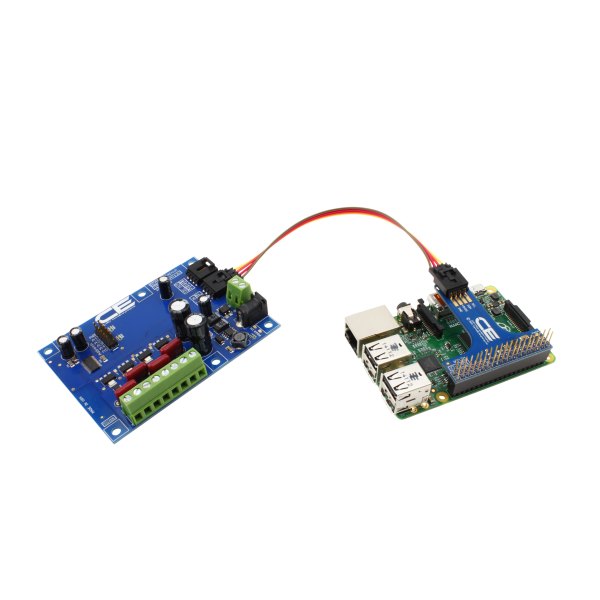

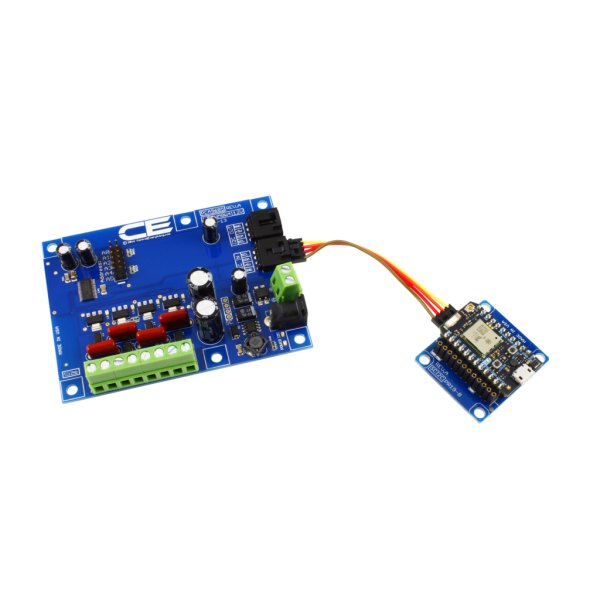

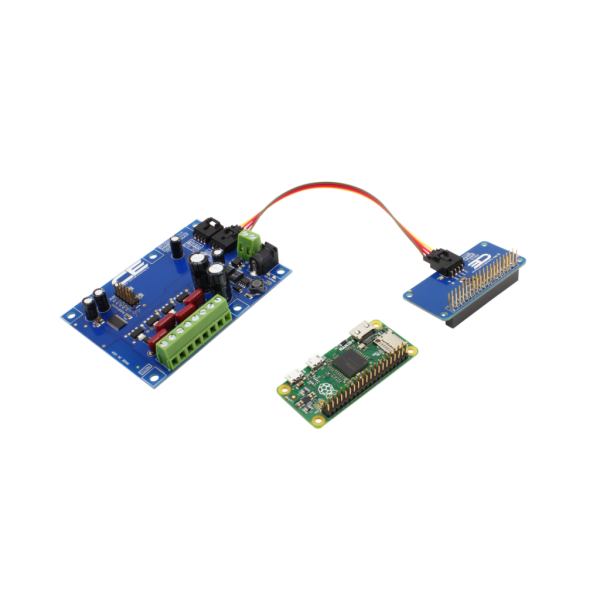

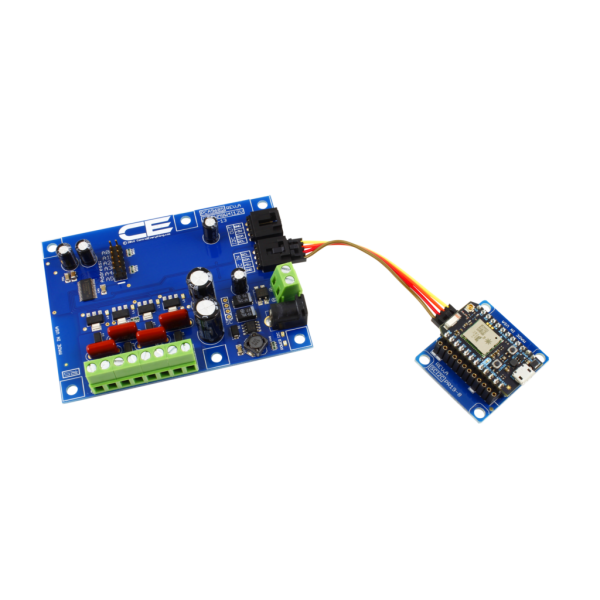

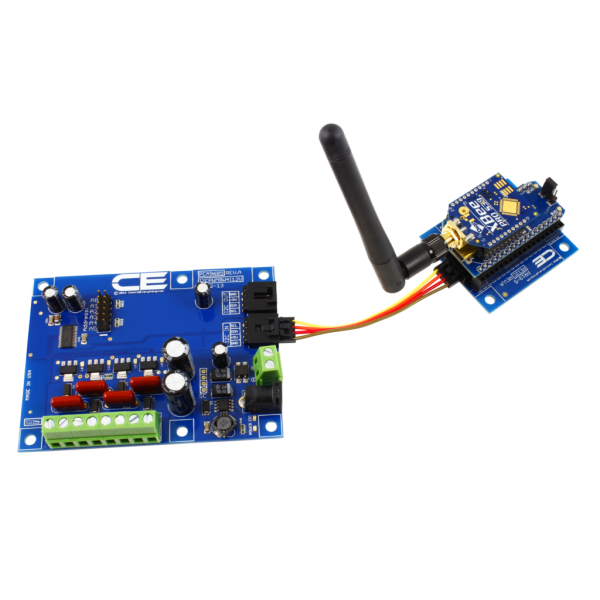

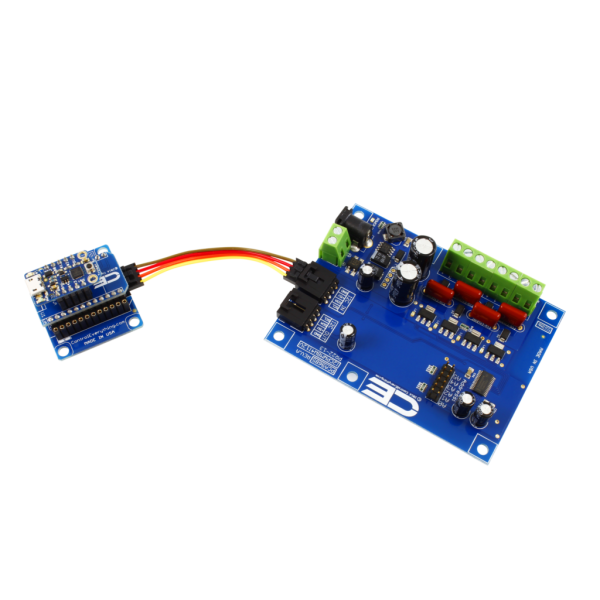

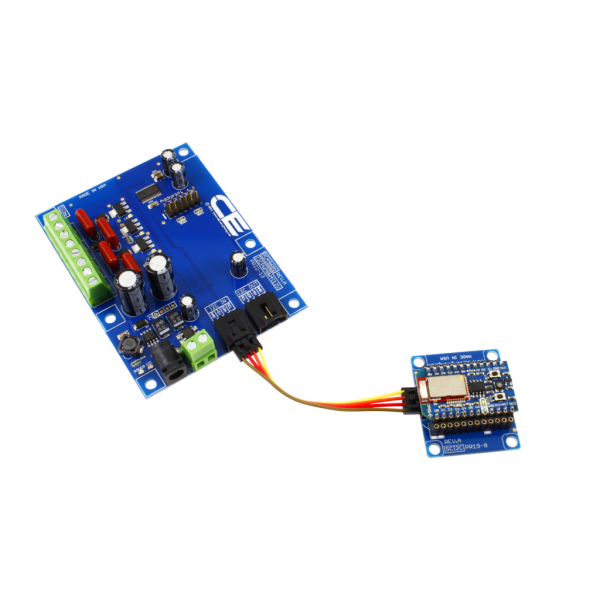

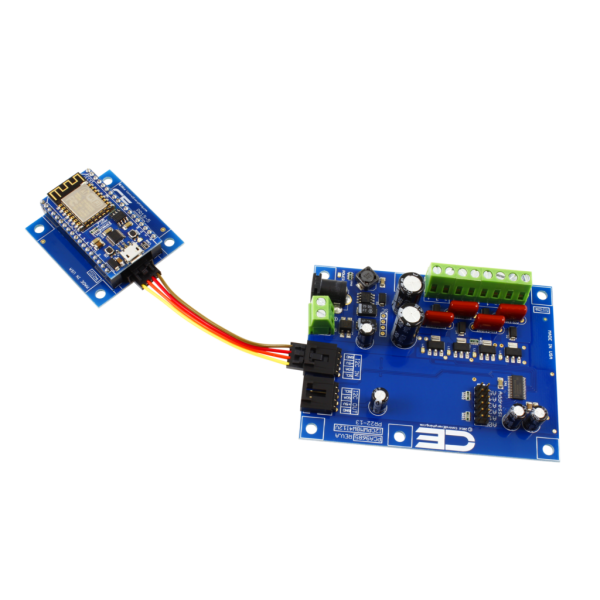

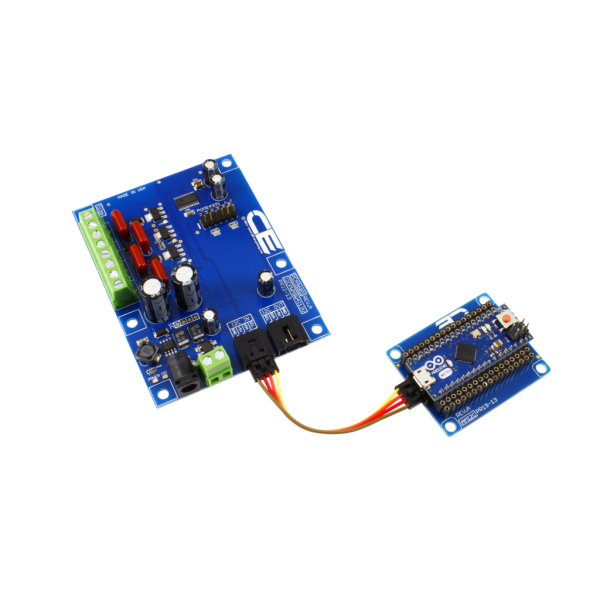

제품 상세 이미지

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR22-13과 묶어 보는 계열 모델
- PR16-42 — IoT로 연결하는 16채널 모델이며 5 A 고전류 N채널 조광기 (100 VDC, 채널당 5 A)
- PR20-11 — IoT로 연결하는 16채널 모델이며 12 V 비례 밸브형
- PR20-10 — I2C로 연결하는 16채널 모델이며 12 V 비례 밸브형
- PR20-8 — IoT로 연결하는 16채널 모델이며 오픈 콜렉터형 (55 VDC, 5.5 A)
- PR20-7 — I2C로 연결하는 16채널 모델이며 오픈 콜렉터형 (55 VDC, 5.5 A)
- PR22-14 — IoT로 연결하는 4채널 모델이며 12 V 비례 밸브형
- PR21-14 — IoT로 연결하는 8채널 모델이며 12 V 비례 밸브형
- PR21-13 — I2C로 연결하는 8채널 모델이며 12 V 비례 밸브형
관련 제품
PR22-13과 같이 검토할 NCD 드라이버
- NCD PCA9633 4채널 8W PWM FET 드라이버 (PR22-7 · PR22-8)
- NCD PCA9634 8채널 8W PWM FET 드라이버 (PR21-7 · PR21-8)
- NCD MCP23017 16채널 8W FET 드라이버 (PR20-1 · 2 · 4 · 5)
PR22-13은 몇 채널을 제어합니까?
4채널이며 채널마다 4096단계로 지정합니다.
PR22-13의 채널당 정격은 얼마입니까?
12 VDC, 5.5 A이며 8 W 열 방출 기준입니다.
PR22-13에는 어떤 전원이 필요합니까?
보드 동작용으로 외부 12 VDC 전원 공급 장치가 필요합니다.
PR22-13은 몇 개까지 한 포트에 연결합니까?
I2C 포트 하나에 최대 62개까지 연결합니다.
제품 자료
FAQ 자주묻는 질문
-
PR22-13은 몇 채널을 제어합니까?
4채널이며 채널마다 4096단계로 지정합니다.
-
PR22-13의 채널당 정격은 얼마입니까?
12 VDC, 5.5 A이며 8 W 열 방출 기준입니다.
-
PR22-13에는 어떤 전원이 필요합니까?
보드 동작용으로 외부 12 VDC 전원 공급 장치가 필요합니다.
-
PR22-13은 몇 개까지 한 포트에 연결합니까?
I2C 포트 하나에 최대 62개까지 연결합니다.
