NCD PR16-42 PCA9685 IoT 인터페이스가있는 16 채널 12 비트 5Amp 고전류 N 채널 PWM 펄스 폭 변조 조광기

MODEL
PR16-42
브랜드
NCD

100 VDC에서 채널당⁣ 5 A를 조광

NCD PR16-42 PCA9685 16채널 5A PWM 조광기⁣ 품번 : PR16-42⁣ 채널당 정격 : 100 VDC에서 채널당 5 A⁣ 해상도 : 4096단계 (12비트)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR16-42는 PCA9685 I2C PWM 컨트롤러에 고전류 N채널 FET 16개를 연결한 16채널 12비트 PWM 조광기(Light Dimmer)입니다. 채널마다 100 VDC에서 5 A를 스위칭하며 직류 LED와 백열등의 밝기를 4096단계로 조절합니다. (주)테솔이 국내에 공식 공급합니다.

IoT 인터페이스 모델이라 Particle Photon, Electron, Bluz 통신 모듈을 꽂아 원격 조광을 구성합니다.

16채널

N채널 FET

4096단계

12비트 PWM

100 VDC

채널당 5 A

IoT

통신 모듈 연결

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

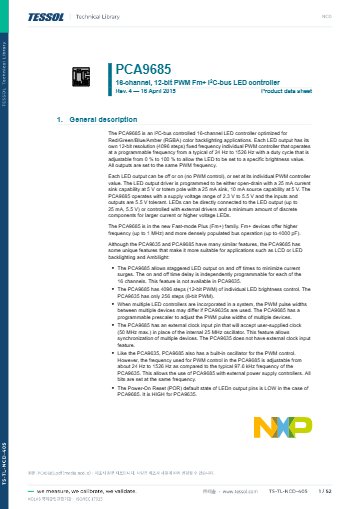

데이터시트와 도면

소프트웨어와 코드

12비트

채널당 4096 밝기 단계

4 · 8 · 16채널

채널 수별 모델

100 VDC · 5 A

PR16-42 외부 조명 전원

992채널

포트당 62개 기준 최대

고전류 채널

PR16-42의 100 VDC⁣ 5 A 채널 구성

부하의 접지 경로를 FET로 개폐하는 로우사이드 방식이며, 외부 조명 전원은 최대 100 VDC까지 받습니다. 보드 자체의 동작에는 별도로 외부 12 VDC 전원 공급 장치가 필요합니다.

조명 전원 분리

백열등이나 고출력 LED 조명에는 보드 동작용 12 VDC와 별도의 조명 전원을 사용하세요. 교류 전원 응용에는 사용하지 않습니다.

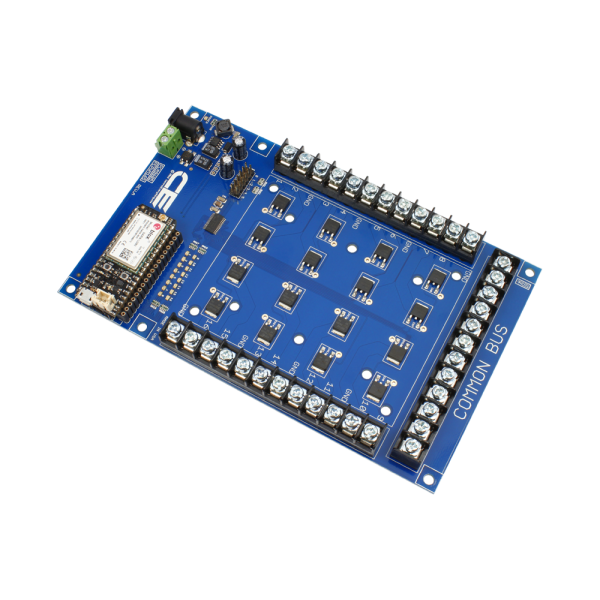

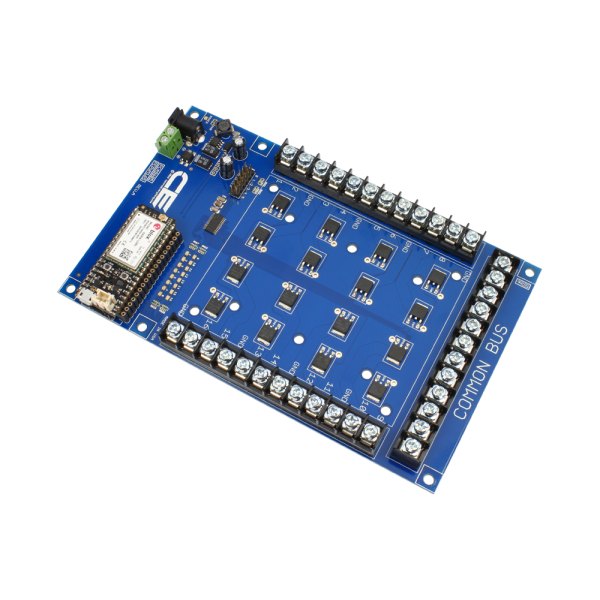

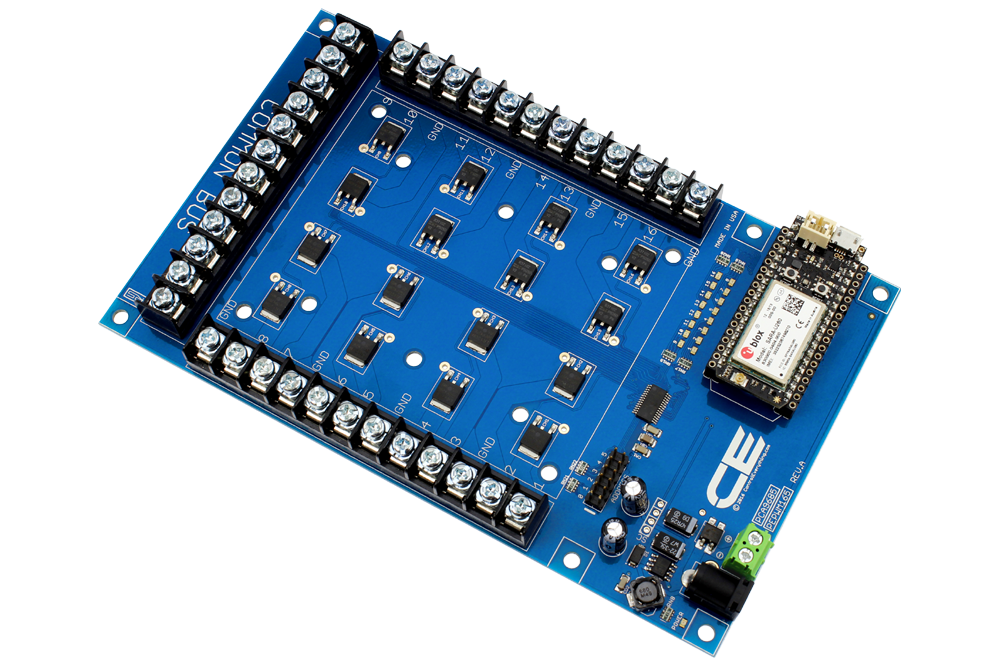

NCD PR16-42 - 무선 모듈과 공통 버스 단자대가 있는 16채널 PWM 보드
무선 모듈과 공통 버스 단자대가 있는 16채널 PWM 보드

사용 방법

PR16-42 Node-RED⁣ 라이브러리 설치 순서

PCA9685는 I2C로 호스트와 연결하며, NCD가 공개한 Node-RED 노드 ncd-red-pca9685로 채널별 PWM 출력을 설정합니다. 이 노드는 통신에 ncd-red-comm 라이브러리를 사용합니다.

처음 연결하는 순서할 일
1보드의 IoT 소켓에 지원하는 통신 모듈을 장착하세요.
2Raspberry Pi 호스트의 I2C를 활성화하고 Node, NPM, Node-RED를 최신 안정판으로 맞추세요.
3ncd-red-pca9685는 Node-RED 디렉터리 안에서 npm으로 설치하세요.
4Node-RED를 재시작한 뒤 흐름에 PCA9685 노드를 넣고 UI의 설정 항목을 채웁니다.
5흐름을 배포한 뒤 한 채널의 출력을 바꿔 부하의 밝기나 속도가 변하는지 확인합니다.
명령하는 일
npm install ncd-red-pca9685PCA9685 라이브러리와 Node-RED 노드 설치 (Node-RED 디렉터리 안에서 실행)

패키지 버전에 따라 명령 형식이 달라질 수 있으므로 설치한 버전의 저장소 안내도 확인하세요.

Raspberry Pi에서 세 소프트웨어를 최신 안정판으로 맞추지 않으면 ncd-red-comm 불러오기에 실패할 수 있습니다.

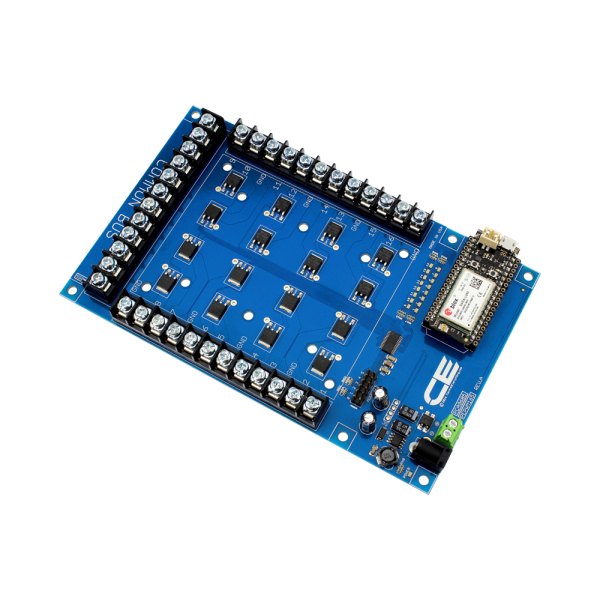

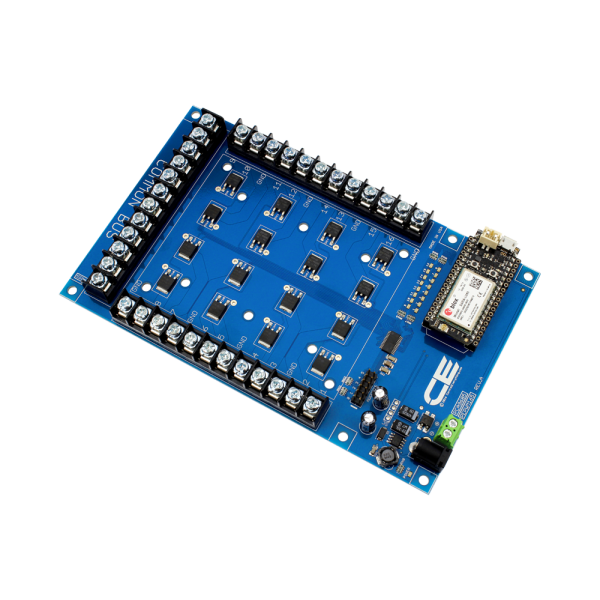

NCD PR16-42 - 무선 모듈이 장착된 16채널 PWM 조광기 보드
무선 모듈이 장착된 16채널 PWM 조광기 보드

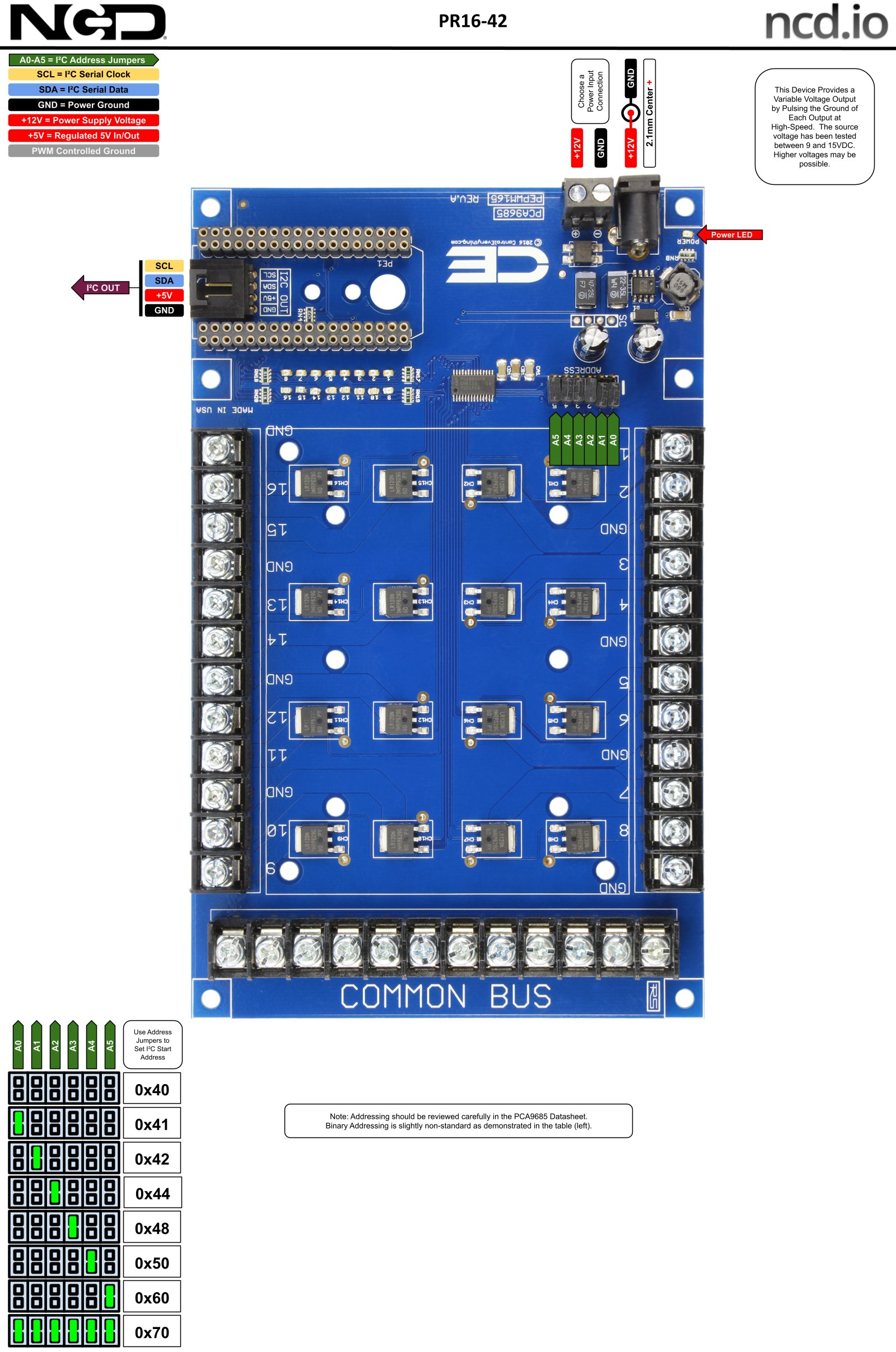

NCD PR16-42 - PWM 컨트롤러 기판의 단자와 연결 구성도
PWM 컨트롤러 기판의 단자와 연결 구성도

사양

PR16-42 사양

항목사양
품번PR16-42
채널당 정격100 VDC에서 채널당 5 A
해상도4096단계 (12비트)
버스 확장62개/포트, 992채널까지
부하교류 전원 응용 사용 불가
보드 전원12 VDC 외부 전원 필요
PWM 칩NXP PCA9685
호환 플랫폼Particle Photon, Electron, Bluz
채널16채널
인터페이스IoT
출력 구성N채널 고전류 조광기, 직류 LED·백열등 부하

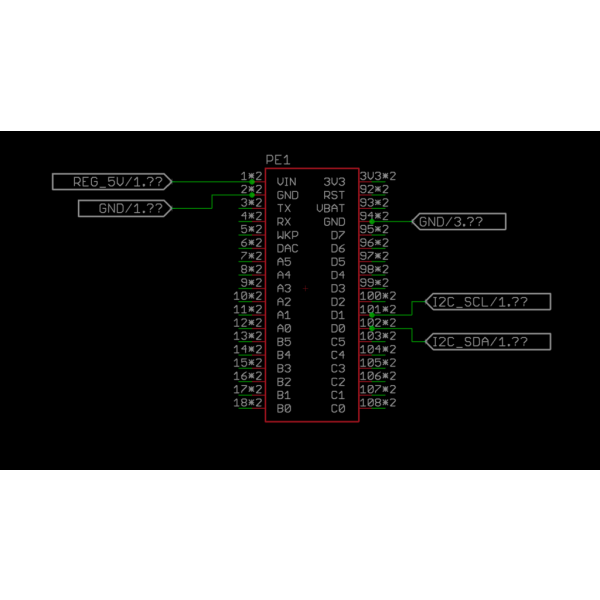

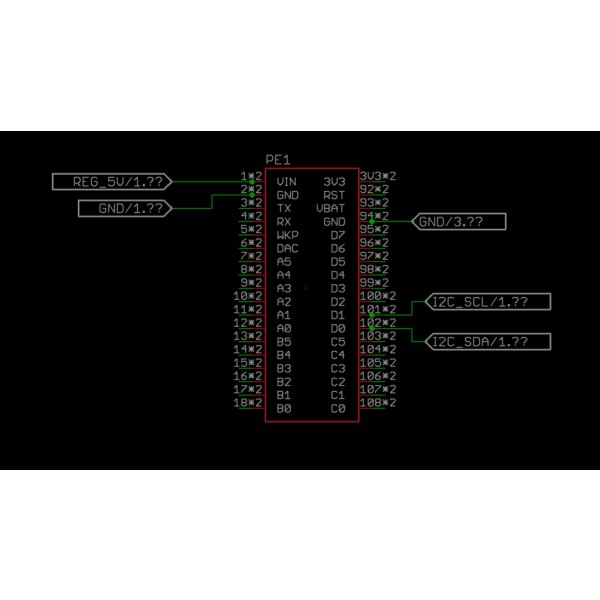

NCD PR16-42 - 모듈 핀과 전원, I2C 신호선의 연결 배선도
모듈 핀과 전원, I2C 신호선의 연결 배선도

활용 분야

고전압 직류 조명을⁣ 구역별로 제어하는 현장

  • 조명 조광 — LED나 백열등의 밝기를 단계별로 조절합니다.
  • 원격 조명 — 통신 모듈을 장착해 밝기를 원격으로 바꿉니다.
  • 대규모 조명 설비 — I2C 포트 하나에 62개를 연결해 최대 992채널까지 제어합니다.

제품 상세 이미지

NCD PR16-42 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

Key Fob (NCD 스토어)

참고 사이트

같은 계열

PR16-42와⁣ 같은 계열 모델

  • PR20-11 — 16채널 IoT 모델, 12 V 비례 밸브형
  • PR20-10 — 16채널 I2C 모델, 12 V 비례 밸브형
  • PR20-8 — 16채널 IoT 모델, 오픈 콜렉터형 (55 VDC, 5.5 A)
  • PR20-7 — 16채널 I2C 모델, 오픈 콜렉터형 (55 VDC, 5.5 A)
  • PR22-14 — 4채널 IoT 모델, 12 V 비례 밸브형
  • PR22-13 — 4채널 I2C 모델, 12 V 비례 밸브형
  • PR21-14 — 8채널 IoT 모델, 12 V 비례 밸브형
  • PR21-13 — 8채널 I2C 모델, 12 V 비례 밸브형

관련 제품

PR16-42와 함께 보는⁣ NCD 드라이버
