원격으로 여닫는 16채널 밸브 제어
NCD PR20-11 PCA9685 16채널 비례 밸브 컨트롤러 품번 : PR20-11 보드 전원 : 12 VDC 외부 전원 필요 출력 구성 : 12 V 비례 밸브형
견적 받기NCD 한국 독점 공급 파트너

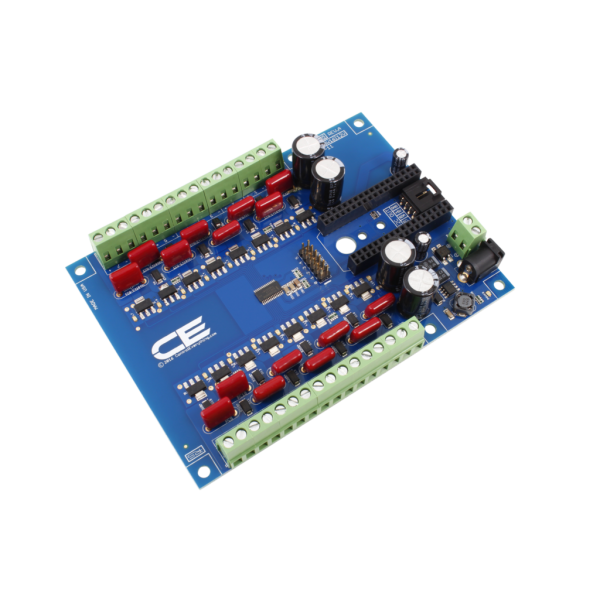

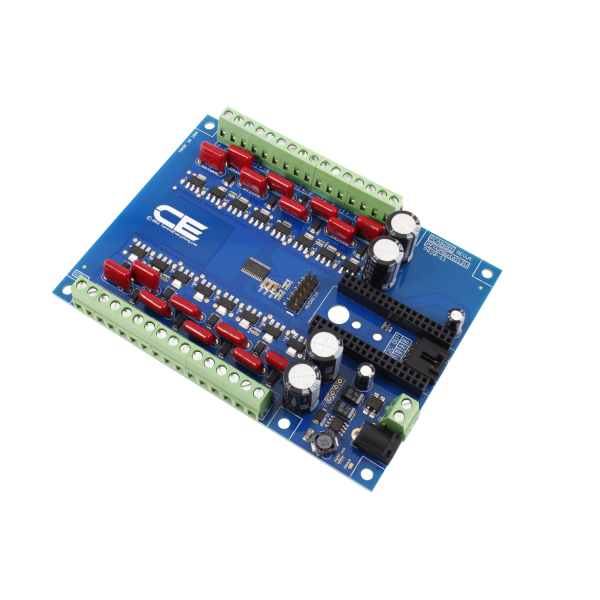

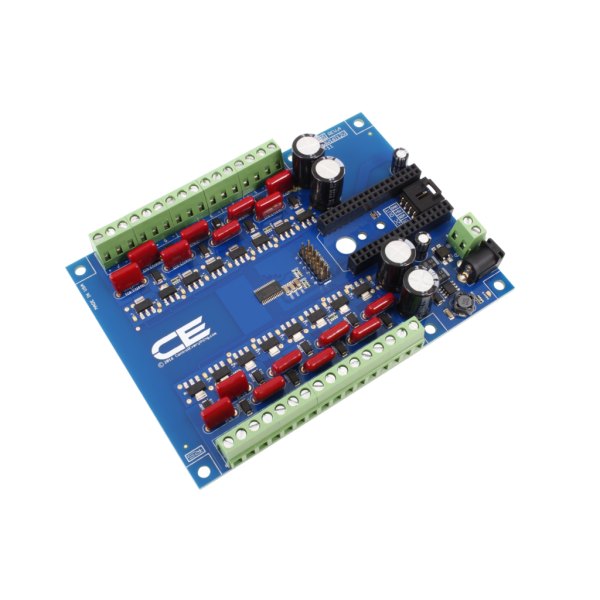

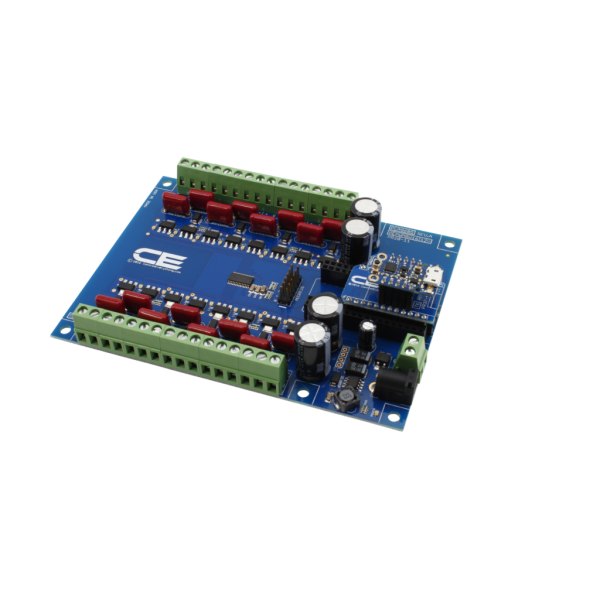

NCD PR20-11은 PCA9685 칩이 구동하는 IoT 인터페이스 16채널 12 V 비례 밸브 컨트롤러(PWM FET 드라이버)입니다. 통신 모듈을 꽂아 채널 16개를 4096단계로 원격 제어하며, 12 VDC 모터·펌프·밸브·솔레노이드와 고출력 LED·백열등을 연결할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.
출력 FET BUK98150-55A가 채널당 12 VDC, 5.5 A를 제어합니다.
제품 자료
제품 자료와 소프트웨어

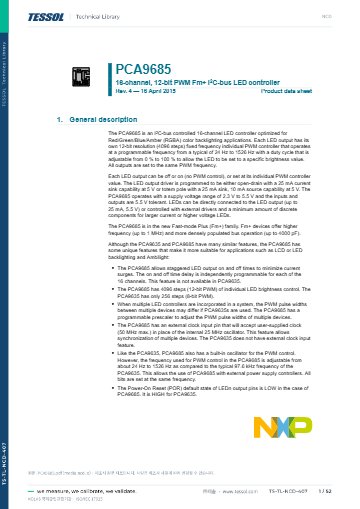

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
연결 부하
PR20-11에 맞는 12 VDC 부하
유도성 부하에 사용할 수 있는 정격이라 밸브와 솔레노이드를 채널별로 연결합니다. 저항성 부하의 비례 제어에도 맞습니다.

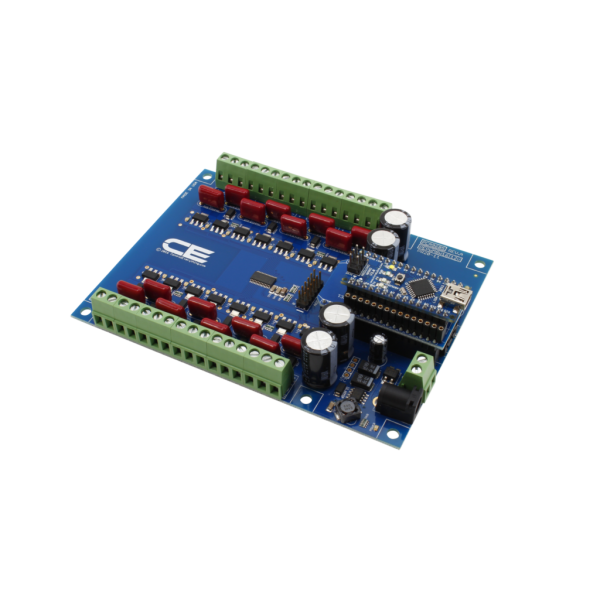

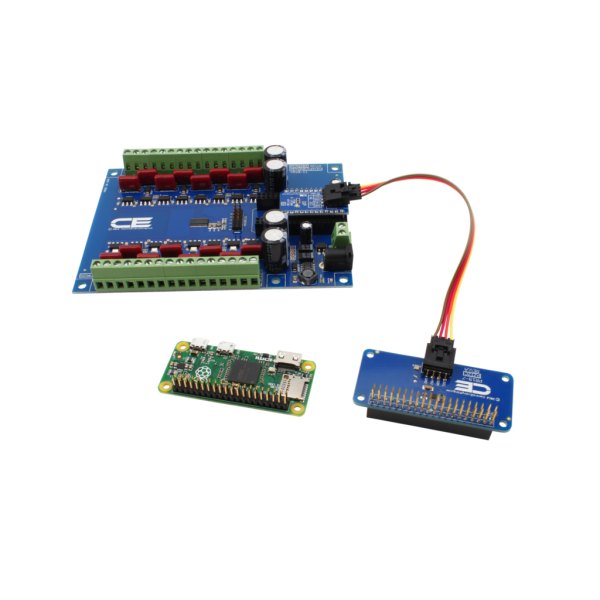

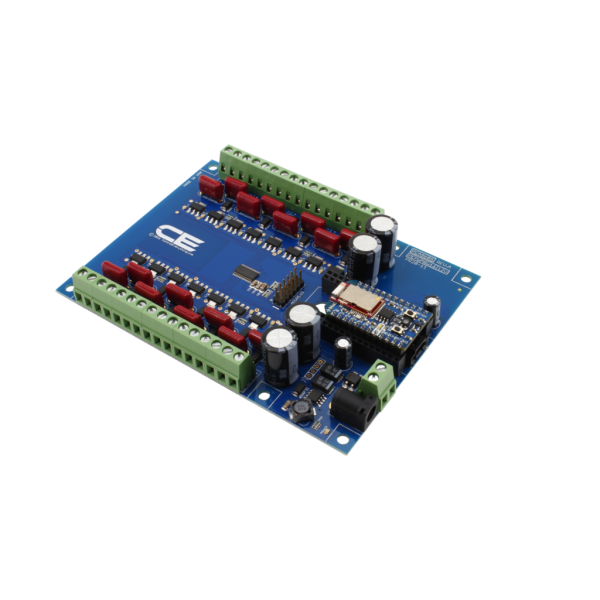

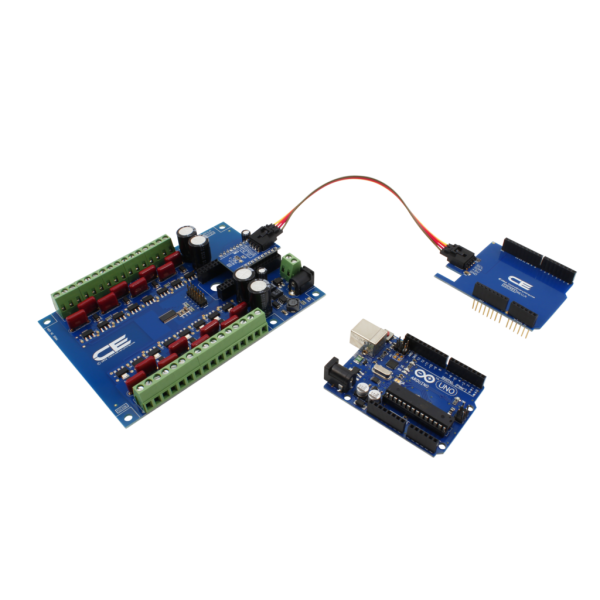

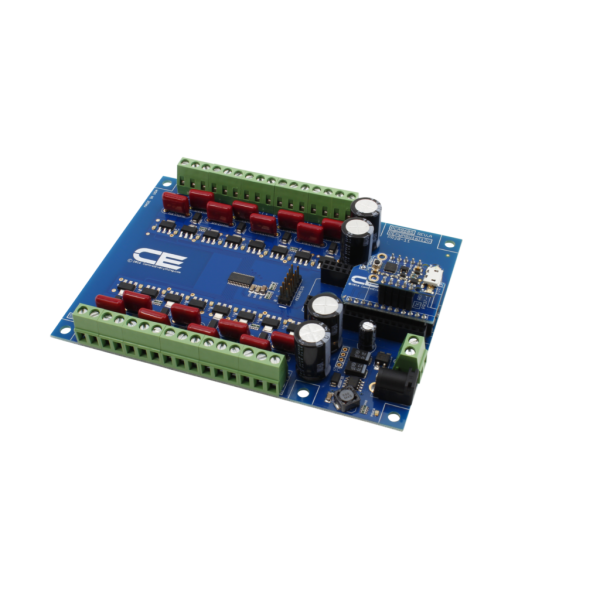

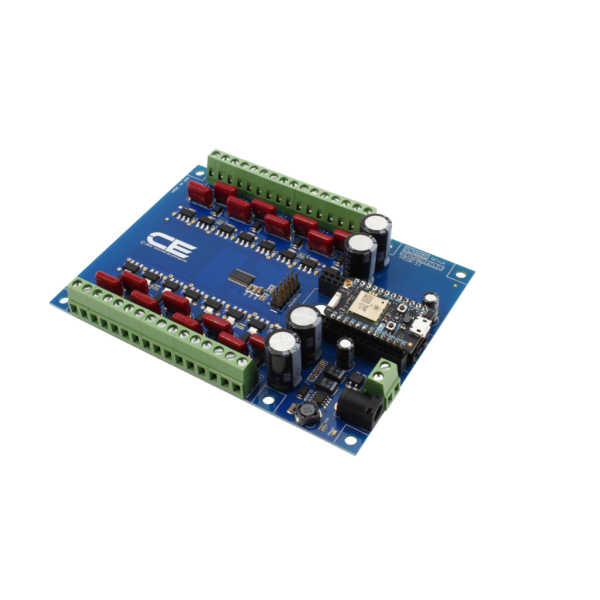

IoT 인터페이스는 Particle Photon(Wi-Fi), Electron(셀룰러), Bluz(블루투스)와 바로 호환됩니다. Arduino나 Raspberry Pi에도 어댑터로 연결할 수 있습니다.


사양
PR20-11 사양
| 항목 | 사양 |
|---|---|
| 품번 | PR20-11 |
| 보드 전원 | 12 VDC 외부 전원 필요 |
| 출력 구성 | 12 V 비례 밸브형, 8 W FET (BUK98150-55A N채널) |
| 채널당 정격 | 12 VDC, 5.5 A |
| 인터페이스 | IoT |
| 부하 | 교류 전원 응용 사용 불가 |
| 호환 플랫폼 | Particle Photon, Electron, Bluz |
| 버스 확장 | I2C 포트당 최대 62개 |
| PWM 칩 | NXP PCA9685 |
| 해상도 | 4096단계 (12비트) |
| 유도성 부하 | 사용 가능 정격 (저항성·유도성 DC PWM 제어용) |
| 채널 | 16채널 |
사용 방법
PR20-11 흐름 구성과 출력 확인
PR20-11은 NCD가 공개한 Node-RED 노드 ncd-red-pca9685로 제어하며, 이 노드는 ncd-red-comm 라이브러리를 통신에 사용합니다.
| 처음 연결하는 순서 | 할 일 |
|---|---|
| 1 | 지원하는 통신 모듈을 보드에 꽂습니다. |
| 2 | 호스트가 Raspberry Pi이면 I2C를 활성화한 뒤 Node, NPM, Node-RED를 최신 안정판에 맞추세요. |
| 3 | Node-RED 디렉터리로 이동해 npm으로 ncd-red-pca9685를 설치하세요. |
| 4 | 재시작한 Node-RED의 흐름에 PCA9685 노드를 추가하고 UI에서 설정을 입력하세요. |
| 5 | 흐름을 배포한 뒤 한 채널의 출력을 바꿔 부하의 밝기나 속도가 변하는지 확인합니다. |
| 명령 | 하는 일 |
|---|---|
| npm install ncd-red-pca9685 | PCA9685 라이브러리와 Node-RED 노드 설치 (Node-RED 디렉터리 안에서 실행) |
명령 형식은 패키지 버전에 따라 다를 수 있으니 설치한 버전의 저장소 안내를 함께 확인하세요.
Raspberry Pi의 Node, NPM, Node-RED 버전이 낮으면 의존 패키지 ncd-red-comm이 정상적으로 로드되지 않을 수 있습니다.


활용 분야
원격 밸브·펌프 제어가 필요한 현장
- 비례 밸브 — 12 V 비례 밸브의 열림 정도를 원격으로 제어합니다.
- 펌프·솔레노이드 — 12 VDC 펌프와 솔레노이드를 구동합니다.
- 원격 조명 — 통신 모듈을 장착해 밝기를 멀리서 바꿉니다.

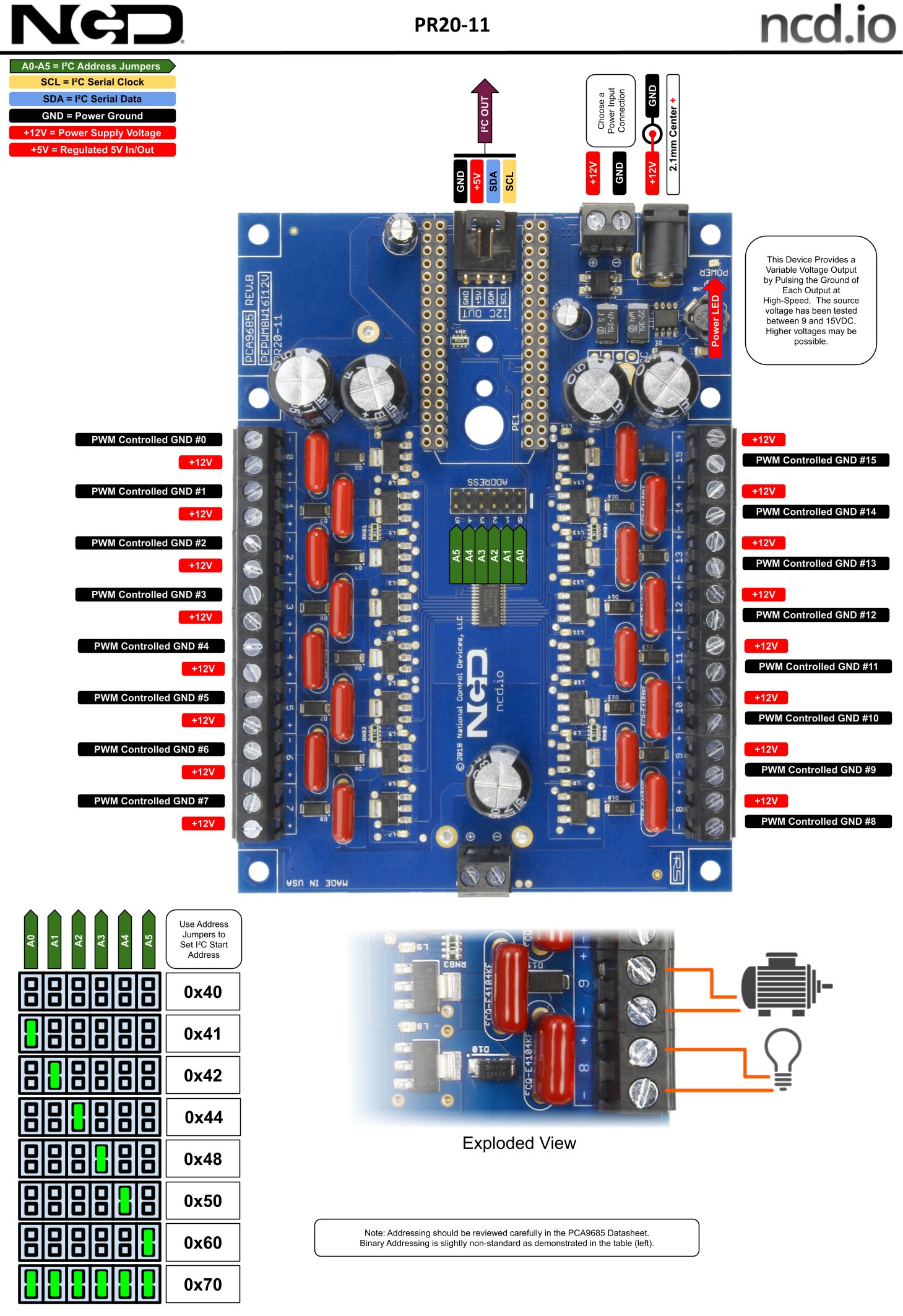

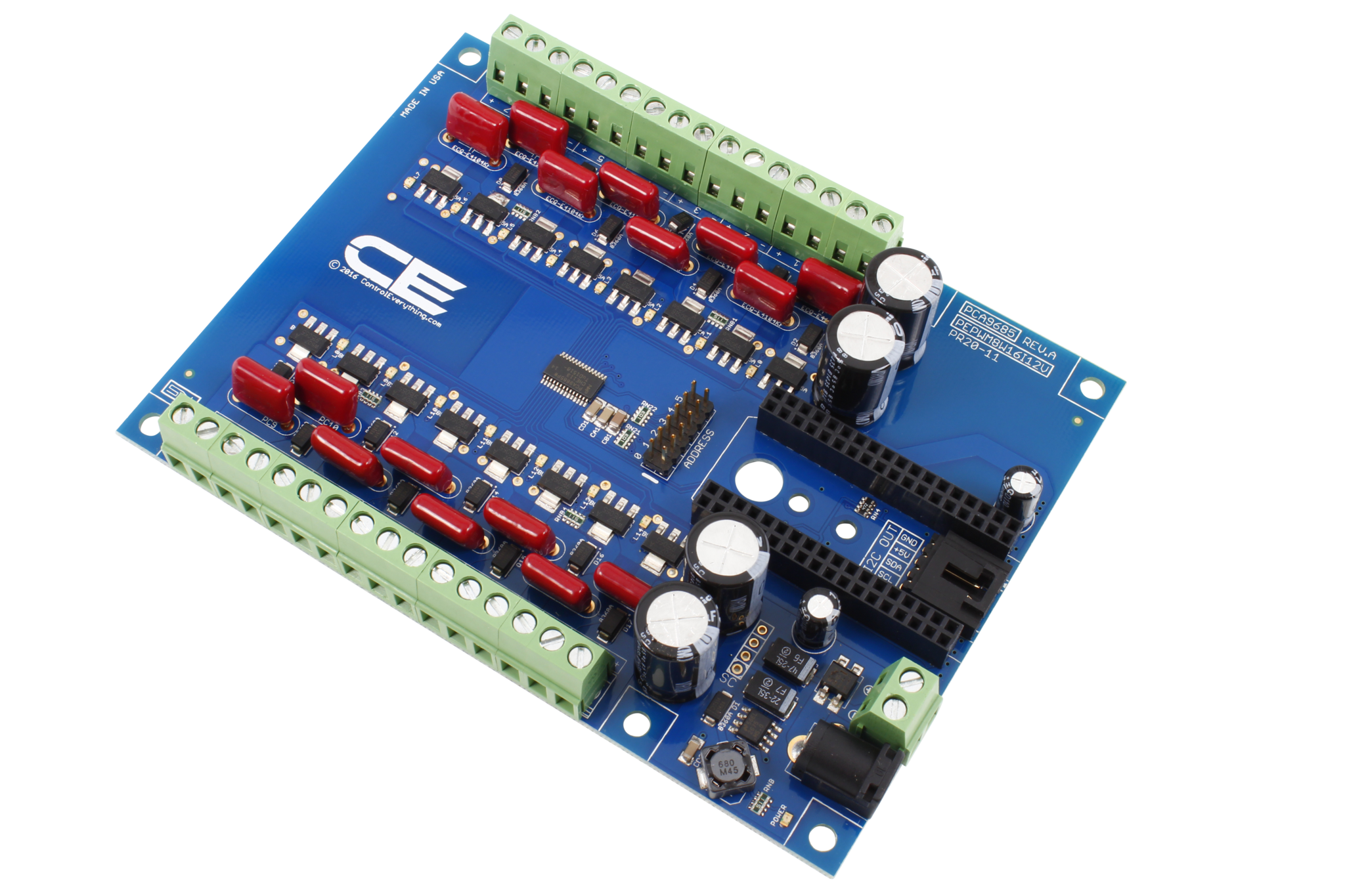

제품 상세 이미지

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD IoT 인터페이스 장치 전체
- nodeLynk I2C 확장 장치 전체
- 크로스 플랫폼 I2C 슬레이브 장치
- Particle Photon IoT 인터페이스 어댑터
- Bluz 블루투스 LE 클라우드 통신 모듈
- ESP8266 IoT 통신 모듈 — USB 내장
- PKFR — Particle Photon·Electron용 Key Fob 수신기
- Arduino Nano용 IoT 인터페이스 어댑터
- Arduino Micro용 IoT 인터페이스 어댑터
- Onion Omega 2·1용 IoT 인터페이스 어댑터
- Pycom WiPy용 IoT 인터페이스 어댑터
- Pycom WiPy2·LoPy용 IoT 인터페이스 어댑터
- Adafruit Huzzah ESP8266용 IoT 인터페이스 어댑터
- USB IoT 인터페이스 어댑터
- I2C-IoT 인터페이스 어댑터
- Arduino Uno용 인터페이스 어댑터
- Arduino Nano용 I2C 쉴드
- Arduino Nano용 마스터 장치
- Arduino Micro용 마스터 장치
- Arduino Due용 듀얼 I2C 쉴드

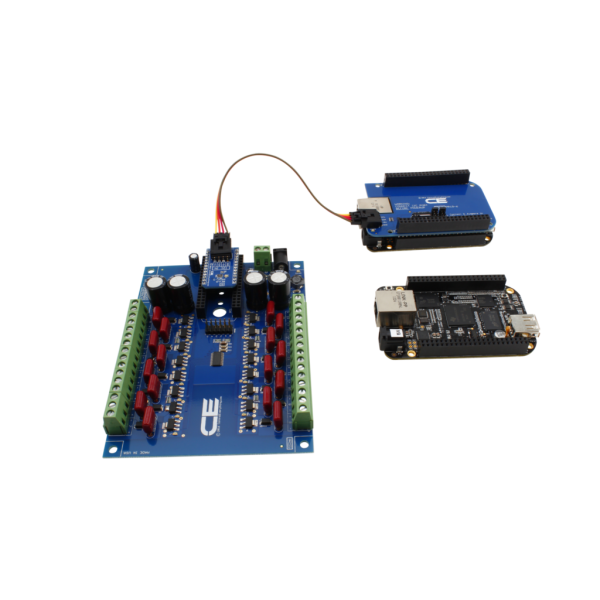

- BeagleBone용 I2C 인터페이스 어댑터
- Banana Pi용 I2C 인터페이스 어댑터
- CHIP용 I2C 인터페이스 어댑터

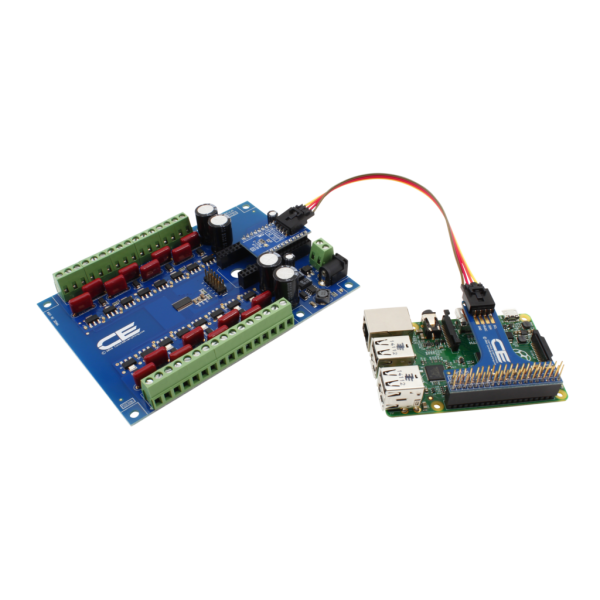

- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터

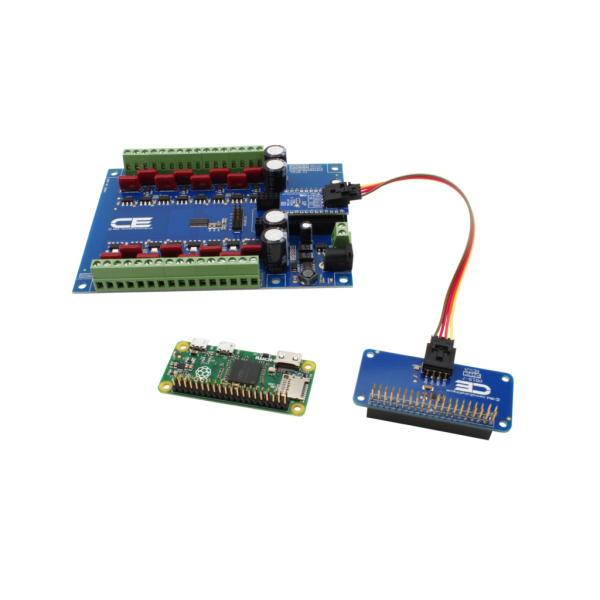

- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
Key Fob (NCD 스토어)
참고 사이트
같은 계열
PR20-11과 구분해 보는 계열 모델
- PR16-42 — 5 A 고전류 N채널 조광기 (100 VDC, 채널당 5 A) 16채널, IoT 연결
- PR20-10 — 12 V 비례 밸브형 16채널, I2C 연결
- PR20-8 — 오픈 콜렉터형 (55 VDC, 5.5 A) 16채널, IoT 연결
- PR20-7 — 오픈 콜렉터형 (55 VDC, 5.5 A) 16채널, I2C 연결
- PR22-14 — 12 V 비례 밸브형 4채널, IoT 연결
- PR22-13 — 12 V 비례 밸브형 4채널, I2C 연결
- PR21-14 — 12 V 비례 밸브형 8채널, IoT 연결
- PR21-13 — 12 V 비례 밸브형 8채널, I2C 연결
관련 제품
PR20-11 구성에 참고할 NCD 드라이버
- NCD PCA9633 4채널 8W PWM FET 드라이버 (PR22-7 · PR22-8)
- NCD PCA9634 8채널 8W PWM FET 드라이버 (PR21-7 · PR21-8)
- NCD MCP23017 16채널 8W FET 드라이버 (PR20-1 · 2 · 4 · 5)
PR20-11에는 어떤 부하를 연결합니까?
모터, 펌프, 밸브, 솔레노이드는 12 VDC 정격으로, 조명은 고출력 LED와 백열등을 연결합니다.
PR20-11은 몇 채널을 제어합니까?
16채널이며 채널마다 4096단계로 지정합니다.
PR20-11의 통신 모듈은 무엇입니까?
Particle Photon, Electron, Bluz를 연결합니다.
PR20-11을 교류 부하에 사용할 수 있습니까?
아니요, 교류 전원 응용에는 사용하지 않습니다.
제품 자료
FAQ 자주묻는 질문
-
PR20-11에는 어떤 부하를 연결합니까?
모터, 펌프, 밸브, 솔레노이드는 12 VDC 정격으로, 조명은 고출력 LED와 백열등을 연결합니다.
-
PR20-11은 몇 채널을 제어합니까?
16채널이며 채널마다 4096단계로 지정합니다.
-
PR20-11의 통신 모듈은 무엇입니까?
Particle Photon, Electron, Bluz를 연결합니다.
-
PR20-11을 교류 부하에 사용할 수 있습니까?
아니요, 교류 전원 응용에는 사용하지 않습니다.
