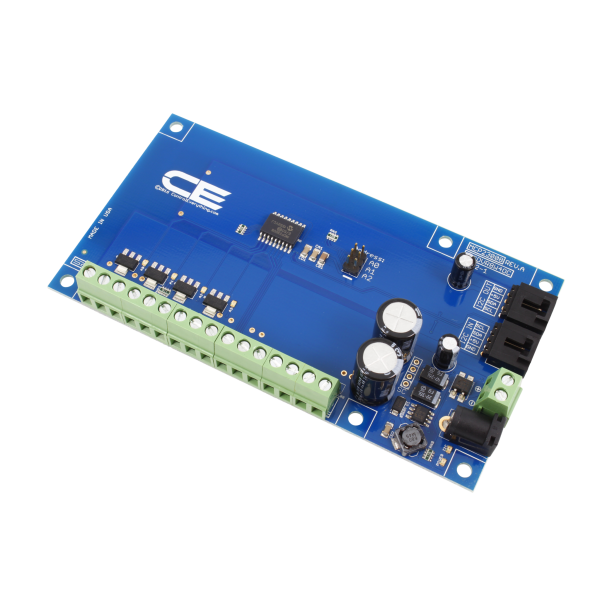

NCD PR22-1 MCP23008 4 채널 8W 오픈 콜렉터 FET 드라이버 4 채널 GPIO (I2C 인터페이스 포함)

NCD PR22-1 MCP23008 4 채널 8W 오픈 콜렉터 FET 드라이버 4 채널 GPIO (I2C 인터페이스 포함)

MODEL
PR22-1
브랜드
NCD
제품문의 구매하기

솔레노이드와 밸브 4채널을
I2C로 켜고 끄는 드라이버

NCD PR22-4 · PR22-1 4채널 FET 드라이버

견적 받기

NCD 국내 정식 공급 파트너

NCD PR22-4와 PR22-1은 MCP23008 GPIO 확장기가 구동하는 4채널 전력 FET 드라이버(I2C 솔레노이드·밸브 드라이버)입니다. I2C 통신 명령으로 큰 전류의 직류 부하를 채널별로 개폐해 마이크로컨트롤러의 GPIO만으로는 어려운 제어를 담당합니다.

BUK98150-55A FET가 채널당 8 W의 열 방출을 기준으로 정격되어 있고, 억제 커패시터와 플라이백 다이오드가 솔레노이드 같은 유도성 부하의 역기전력을 흡수합니다. I2C 포트 하나에 최대 8개까지 연결하며, (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

4채널

채널별 독립 개폐

12 VDC

PR22-4 부하 전압

55 VDC

PR22-1 최대 부하 전압

5.5 A

FET 정격 전류

특징

유도성 부하를
보호하는 구성

핵심 특징현장에서 달라지는 점
I2C 제어두 가닥 버스만으로 4개 채널을 켜고 끄므로 마이크로컨트롤러의 입출력 핀을 아낍니다.
12 V 솔레노이드·밸브형(PR22-4)솔레노이드 밸브와 DC 모터를 12 V로 개폐하므로 별도 구동 회로 없이 바로 연결합니다.
55 V 오픈 콜렉터형(PR22-1)부하 전원을 보드와 분리해 최대 55 VDC 부하를 접지 쪽에서 스위칭합니다.
억제 커패시터와 플라이백 다이오드코일 부하가 꺼질 때 생기는 역기전력으로 FET가 손상되는 위험을 줄입니다.
12 V 백열등·고출력 LED조명 부하를 채널별로 켜고 끄는 간단한 조명 제어반을 구성합니다.
I2C 확장 포트와 무료 케이블외부 센서나 다른 컨트롤러를 같은 버스에 추가하고, 동봉된 I2C 확장 케이블로 바로 연결합니다.

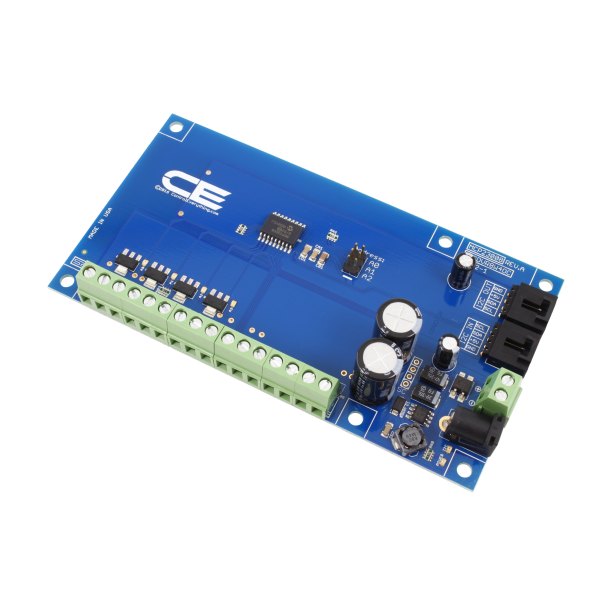

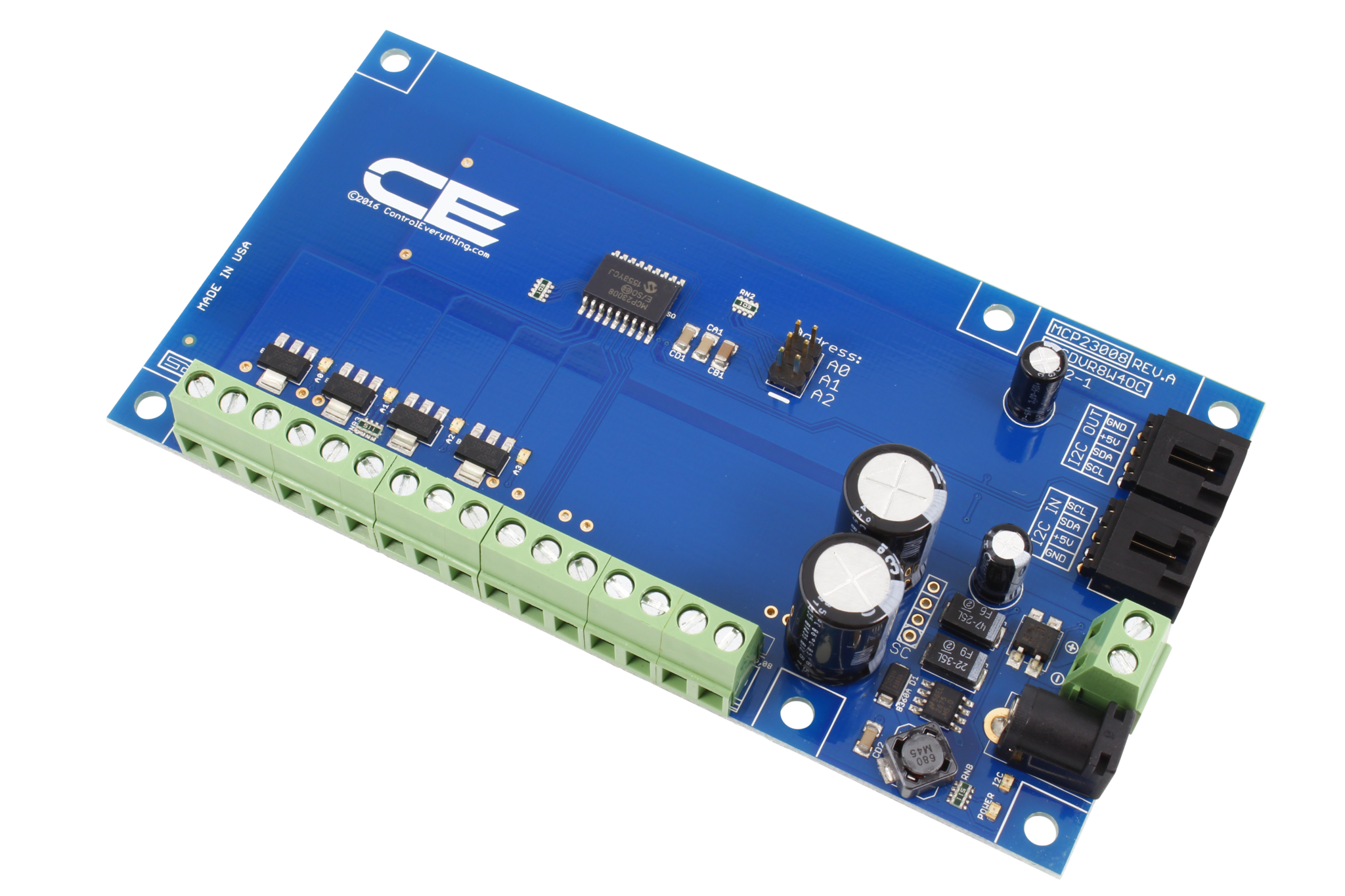

NCD PR22-1 - 녹색 단자대와 전원 커넥터가 실장된 4채널 드라이버 보드
녹색 단자대와 전원 커넥터가 실장된 4채널 드라이버 보드

연결 설계

호스트 연결과
전원 구성

호스트는 Raspberry Pi, Arduino, Particle Photon, BeagleBone처럼 I2C를 지원하는 플랫폼이면 모두 연결하며, nodeLynk 마스터 어댑터가 필요합니다. 부하 전원과 별도로 외부 12 VDC 전원 공급 장치를 보드에 연결해야 동작합니다.

솔레노이드 밸브 4개 구동 구성

밸브 4개를 채널 1~4에 연결하고 I2C 명령으로 개별 개폐하는 구성이 가장 일반적입니다. 직류 부하 전용이므로 교류 부하는 PR15-5 컨트롤러와 SSR 조합으로 처리하세요.

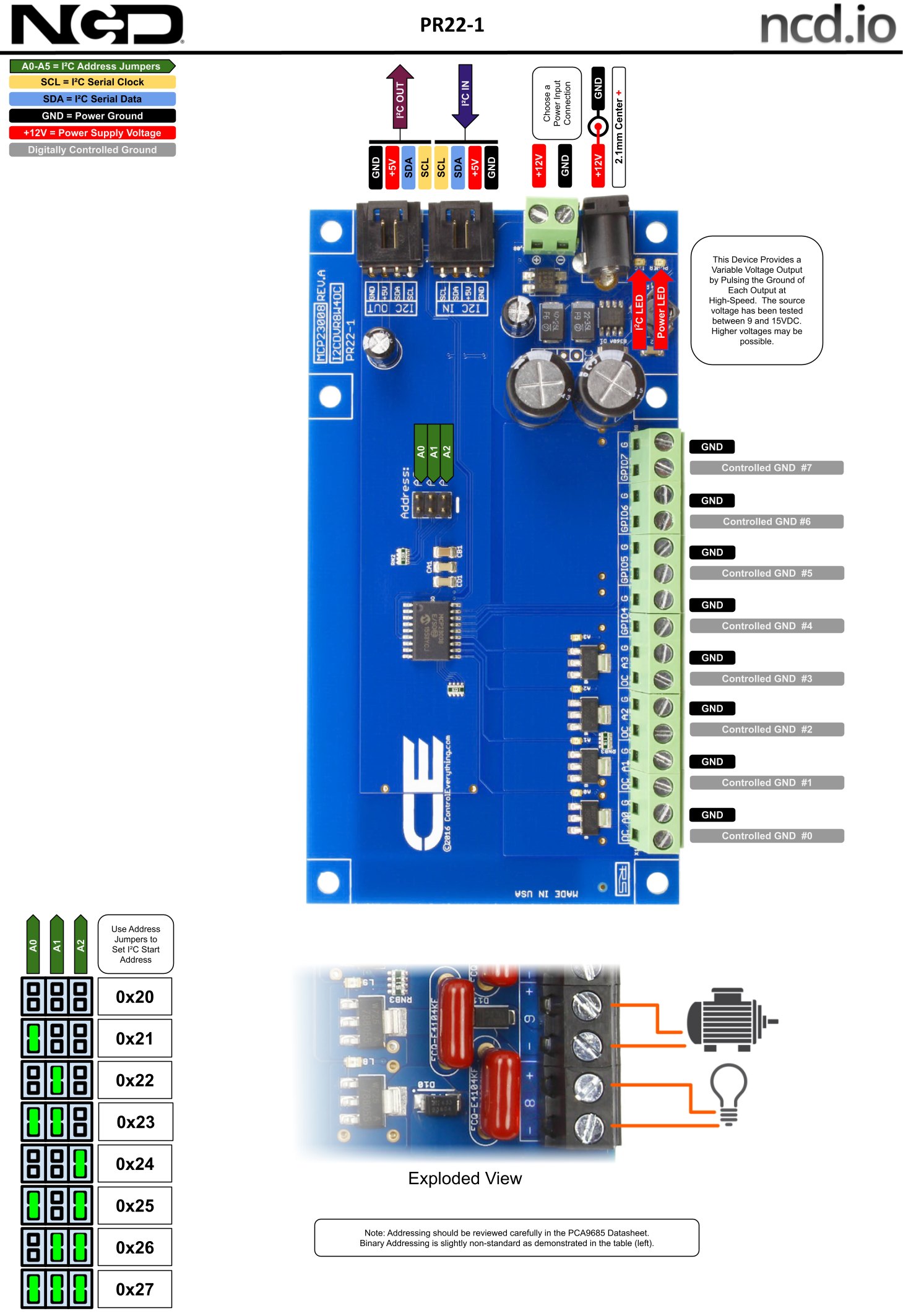

NCD PR22-1 - FET 드라이버 기판의 I2C 주소와 단자 설명도
FET 드라이버 기판의 I2C 주소와 단자 설명도

규격 선택

두 모델의
출력 방식 차이

PR22-4는 12 VDC 5.5 A 정격의 솔레노이드·밸브형이고, PR22-1은 55 VDC 5.5 A 정격의 오픈 콜렉터형입니다. 두 모델 모두 채널당 8 W의 열 방출 기준이므로 부하 전류가 5.5 A 이내여도 연속 운전 시 발열을 고려해 정격보다 낮은 전류로 설계하세요.

사용 방법

NCD PR22-4·PR22-1 FET 드라이버
MCP23008 예제와 Node-RED 연결

PR22-4와 PR22-1은 nodeLynk 마스터 어댑터를 거쳐 호스트의 I2C 버스에 연결하고, MCP23008용 예제 코드나 Node-RED 노드로 채널을 켜고 끕니다. NCD 예제는 Arduino, Particle, Raspberry Pi(Python·Java), BeagleBone(C), Onion Omega용으로 나뉩니다.

소프트웨어·도구하는 일
MCP23008 예제 (GitHub ControlEverythingCommunity/MCP23008_8-Channel)Arduino·Particle·Python·C·Java·Onion Omega용 Sample1~5
MCP23008 라이브러리 (GitHub ncd-io/MCP23008)Particle·Python용 MCP23008 제어 코드
ncd-red-mcp23008Node-RED에서 MCP23008 출력 제어(ncd-red-comm으로 I2C 통신)
nodeLynk 마스터 어댑터호스트 보드에 4핀 I2C 포트를 추가

처음 연결하는 순서

순서할 일
1호스트 보드(Raspberry Pi, Arduino, Particle Photon, BeagleBone 등)에 nodeLynk 마스터 어댑터를 장착합니다.
2동봉된 I2C 확장 케이블로 어댑터와 PR22 보드를 연결하고, 보드에 외부 12 VDC 전원을 연결하세요.
3GitHub 예제를 내려받아 호스트에 맞는 폴더의 Sample 프로그램을 실행하거나, Node-RED에 ncd-red-mcp23008을 설치해 노드 설정 화면에서 구성하세요.
4부하를 연결하기 전에 채널별 상태로 개폐 동작을 먼저 확인합니다.

예제 실행과 노드 설치 명령

명령하는 일
$> python Sample#.pyRaspberry Pi에서 Python 예제 실행(smbus 필요, #은 1~5)
$>gcc Sample#.c -o Sample#BeagleBone에서 C 예제 컴파일
$>./Sample#컴파일한 C 예제 실행
npm install ncd-red-mcp23008Node-RED 디렉터리에서 MCP23008 노드 설치

예제의 Sample1은 모든 릴레이 출력을 한 번에 켜고, Sample2는 하나씩 켰다가 하나씩 끕니다(8채널 릴레이 보드 기준 설명). 명령 형식은 소프트웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.

Raspberry Pi에서 ncd-red-mcp23008을 쓸 때 Node, npm, Node-RED가 LTS 버전이 아니면 의존 라이브러리 ncd-red-comm이 제대로 로드되지 않을 수 있으므로 LTS 버전으로 업데이트한 뒤 설치하세요.

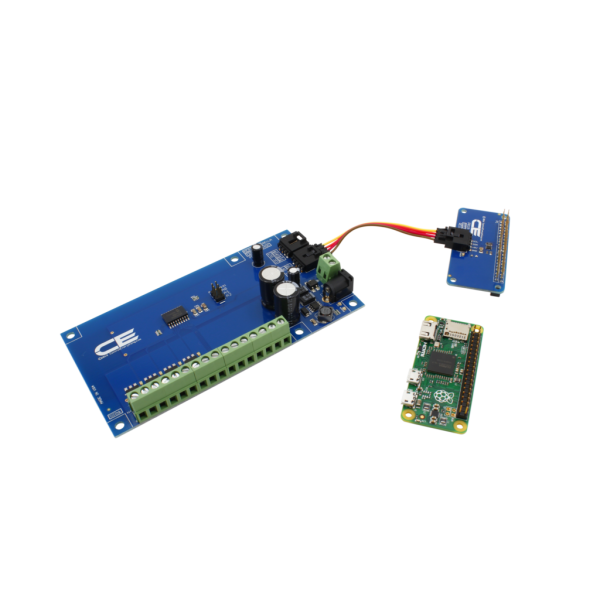

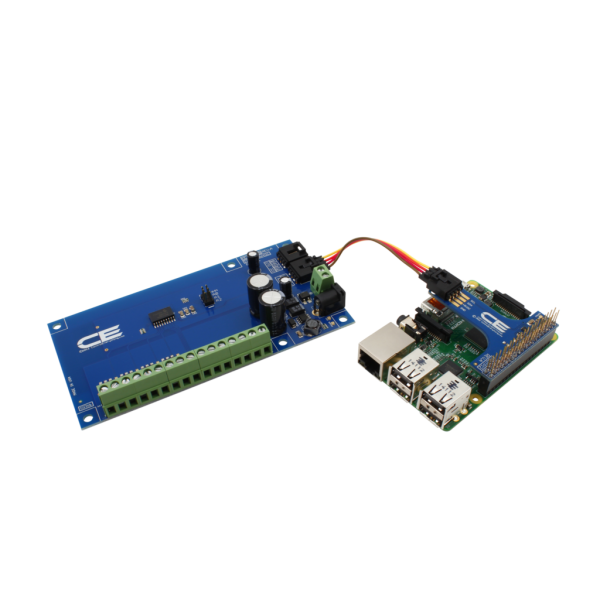

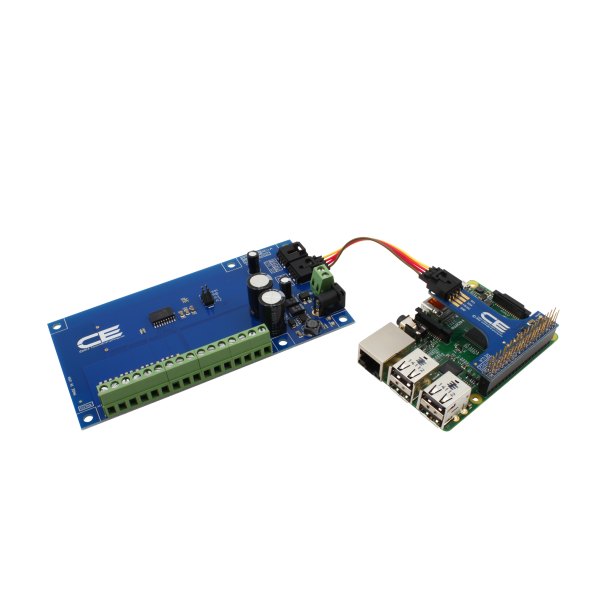

NCD PR22-1 - 드라이버 보드를 케이블로 라즈베리 파이에 연결한 모습
드라이버 보드를 케이블로 라즈베리 파이에 연결한 모습

사양

두 모델 비교와
공통 사양

항목PR22-4PR22-1
출력 구분12 V 솔레노이드 · 밸브 · DC 모터오픈 콜렉터
부하 전압 · 전류12 VDC · 5.5 A55 VDC · 5.5 A
채널당 열 방출8 W8 W
제품 코드16231327921623132628 · 1623132383

시리즈 공통 사양

항목사양
채널 수4채널
GPIO 확장기MCP23008
출력 소자BUK98150-55A N채널 FET
인터페이스I2C
I2C 확장포트당 최대 8개
유도 부하 보호억제 커패시터, 플라이백 다이오드
동작 전원외부 12 VDC 전원 공급 장치 필요
연결 어댑터nodeLynk 마스터 어댑터 필요
포함 구성I2C 확장 케이블
부하 종류직류 부하 (교류 불가)
호환 플랫폼Raspberry Pi · Arduino · Particle Photon · BeagleBone 등

활용 분야

직류 부하의
I2C 개폐 현장

  • 밸브 제어 — 솔레노이드 밸브를 PC나 마이크로컨트롤러로 개폐합니다.
  • 조명 제어 — 12 V 백열등이나 고출력 LED 조명을 채널별로 켜고 끕니다.
  • 펌프·모터 구동 — 펌프나 DC 모터를 I2C 명령으로 구동합니다.
  • 릴레이 구동 — 소형 릴레이나 접촉기를 채널별로 작동시킵니다.

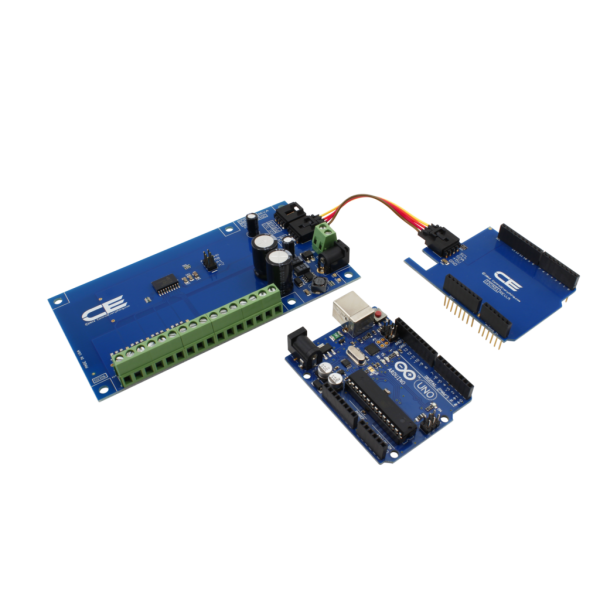

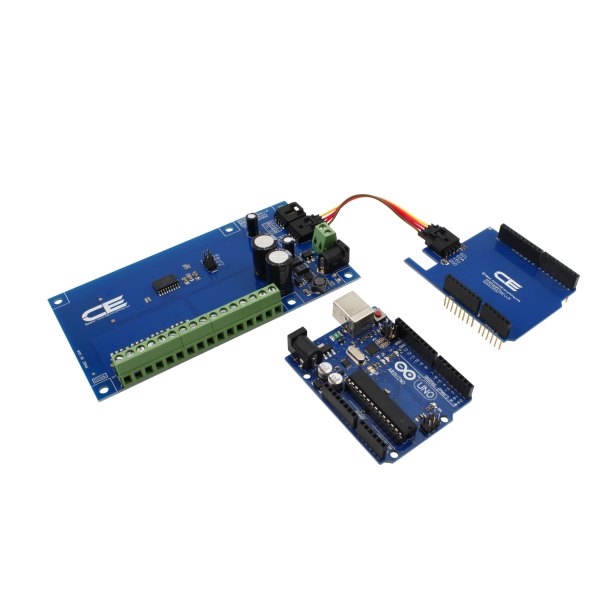

NCD PR22-1 - 드라이버 보드를 케이블로 아두이노 실드에 연결한 모습
드라이버 보드를 케이블로 아두이노 실드에 연결한 모습

선택 가이드

부하 전압에 맞는
4채널 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
12 V 솔레노이드·밸브·DC 모터를 켤 때PR22-412 VDC 부하에 맞춘 솔레노이드형입니다.
최대 55 VDC 부하를 켤 때PR22-1오픈 콜렉터 출력으로 55 VDC까지 받습니다.
채널이 8개 이상 필요할 때PR21 시리즈 (8채널) · PR20 시리즈 (16채널)채널 수가 더 많은 FET 드라이버입니다.

구성·옵션

구성품과
필수 외부 장치

구분내용
모델PR22-4 · PR22-1
포함 구성I2C 확장 케이블
전원외부 12 VDC 전원 공급 장치 필요
연결nodeLynk 마스터 어댑터 필요 · I2C 포트당 최대 8개

제품 상세 이미지

NCD PR22-1 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

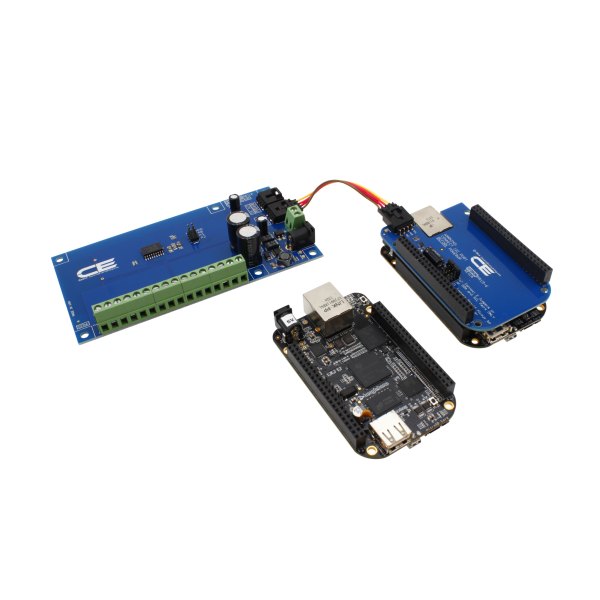

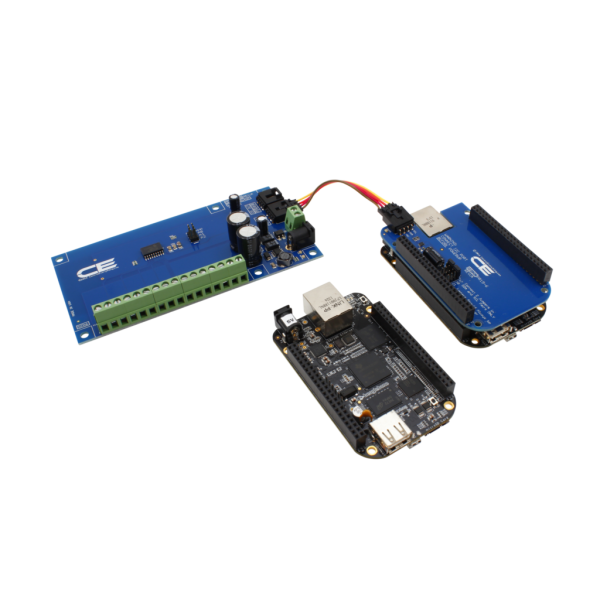

NCD PR22-1 - 드라이버 보드를 케이블로 개발 보드에 연결한 모습
