NCD PR22-1 MCP23008 4 채널 8W 오픈 콜렉터 FET 드라이버 4 채널 GPIO (I2C 인터페이스 포함)

MODEL
PR22-1
브랜드
NCD

55 VDC 부하 4개를⁣ 접지측에서 개폐

NCD PR22-1 4채널 오픈 콜렉터 FET 드라이버⁣ 채널 수 : 4채널⁣ GPIO 확장기 : MCP23008⁣ 출력 소자 : BUK98150-55A N채널 FET

견적 받기

NCD 한국 독점 공급 파트너

NCD PR22-1은 MCP23008 GPIO 확장기가 구동하는 4채널 오픈 콜렉터 FET 드라이버(I2C 직류 부하 드라이버)입니다. BUK98150-55A FET가 채널마다 최대 55 VDC, 5.5 A 부하를 접지 쪽에서 개폐하며 열 방출은 8 W 기준입니다.

고출력 LED나 백열등 같은 조명 부하의 켜짐·꺼짐 제어에 맞습니다. 호스트와는 I2C로 연결하고 한 포트에 최대 8개까지 이어 붙입니다. (주)테솔이 국내에 공식 공급합니다.

55 VDC

부하 전압

5.5 A

채널당 전류

4채널

오픈 콜렉터

8 W

채널당 열 방출

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

4채널

채널별 독립 개폐

12 VDC

PR22-4 부하 전압

55 VDC

PR22-1 최대 부하 전압

5.5 A

FET 정격 전류

사용 방법

PR22-1 예제 실행:⁣ Python·C 명령과 호스트 준비

PR22-1은 nodeLynk 마스터 어댑터를 호스트에 꽂은 뒤 I2C 확장 케이블로 연결합니다. 제어 코드는 NCD가 GitHub에 올린 MCP23008 Sample1~5를 호스트 언어에 맞게 골라 실행하세요.

순서할 일
1nodeLynk 마스터 어댑터를 Raspberry Pi, Arduino, Particle Photon, BeagleBone 등 호스트에 장착하세요.
2I2C 확장 케이블로 어댑터와 PR22-1을 잇고 외부 12 VDC 전원을 보드에 연결하세요.
3GitHub의 ControlEverythingCommunity/MCP23008_8-Channel에서 호스트 언어에 맞는 폴더를 내려받아 Sample을 실행하세요.
4부하는 동작을 확인한 뒤에 연결하세요.
명령하는 일
$> python Sample#.pyRaspberry Pi에서 Python 예제 실행(smbus 필요, #은 1~5)
$>gcc Sample#.c -o Sample#BeagleBone에서 C 예제 컴파일
$>./Sample#컴파일한 C 예제 실행
npm install ncd-red-mcp23008Node-RED 디렉터리에서 MCP23008 노드 설치

Python 예제는 smbus가 있어야 합니다. 명령은 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 확인하세요.

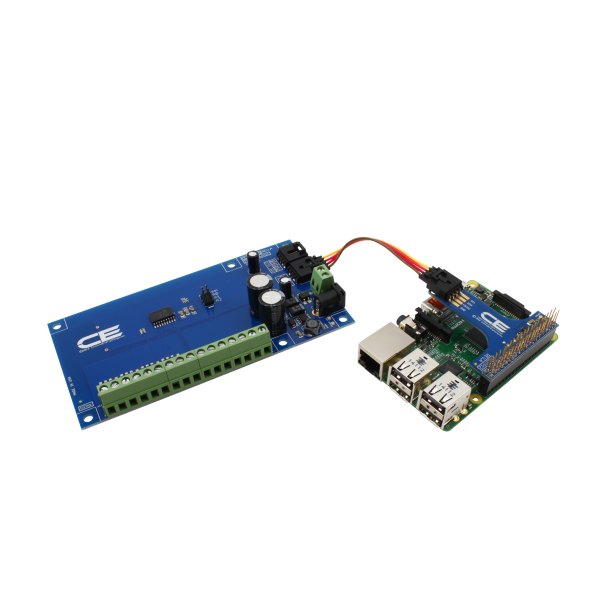

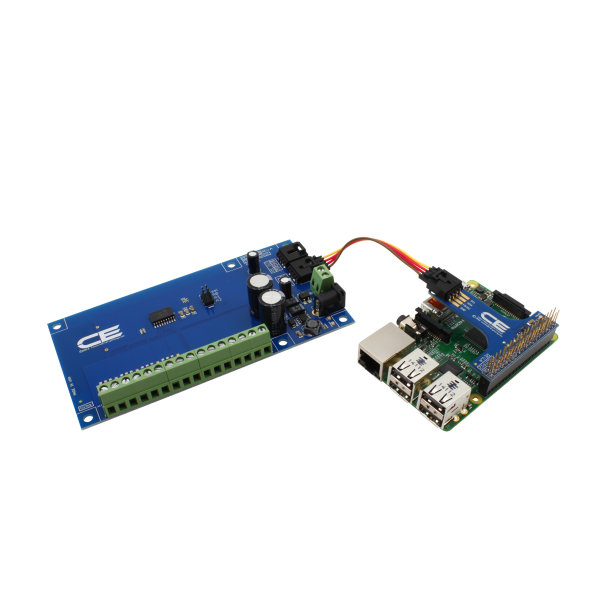

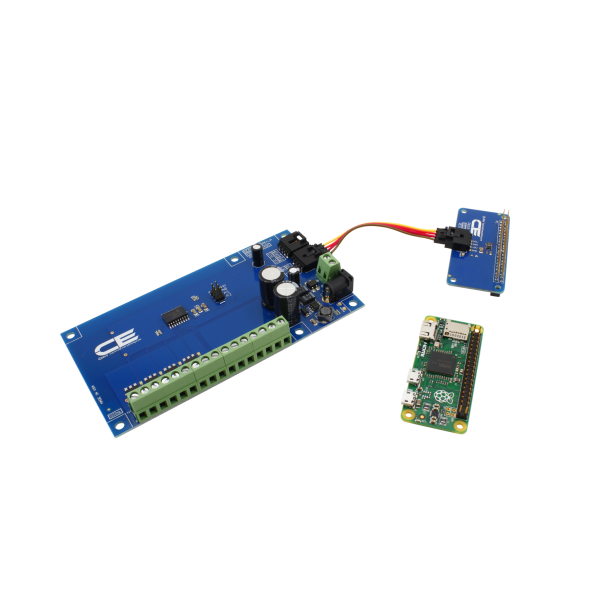

NCD PR22-1 - 드라이버 보드를 케이블로 라즈베리 파이에 연결한 모습
드라이버 보드를 케이블로 라즈베리 파이에 연결한 모습

조명 부하

PR22-1의 오픈 콜렉터 출력과⁣ 고출력 LED·백열등 구성

PR22-1은 부하 전원을 보드와 분리해 최대 55 VDC 부하를 접지 쪽에서 개폐합니다. 고출력 LED와 백열등 같은 직류 조명을 채널별로 켜고 끄는 용도에 맞습니다.

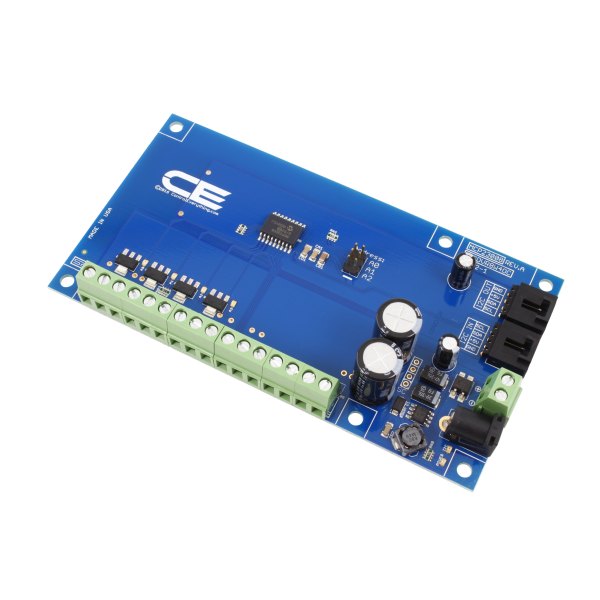

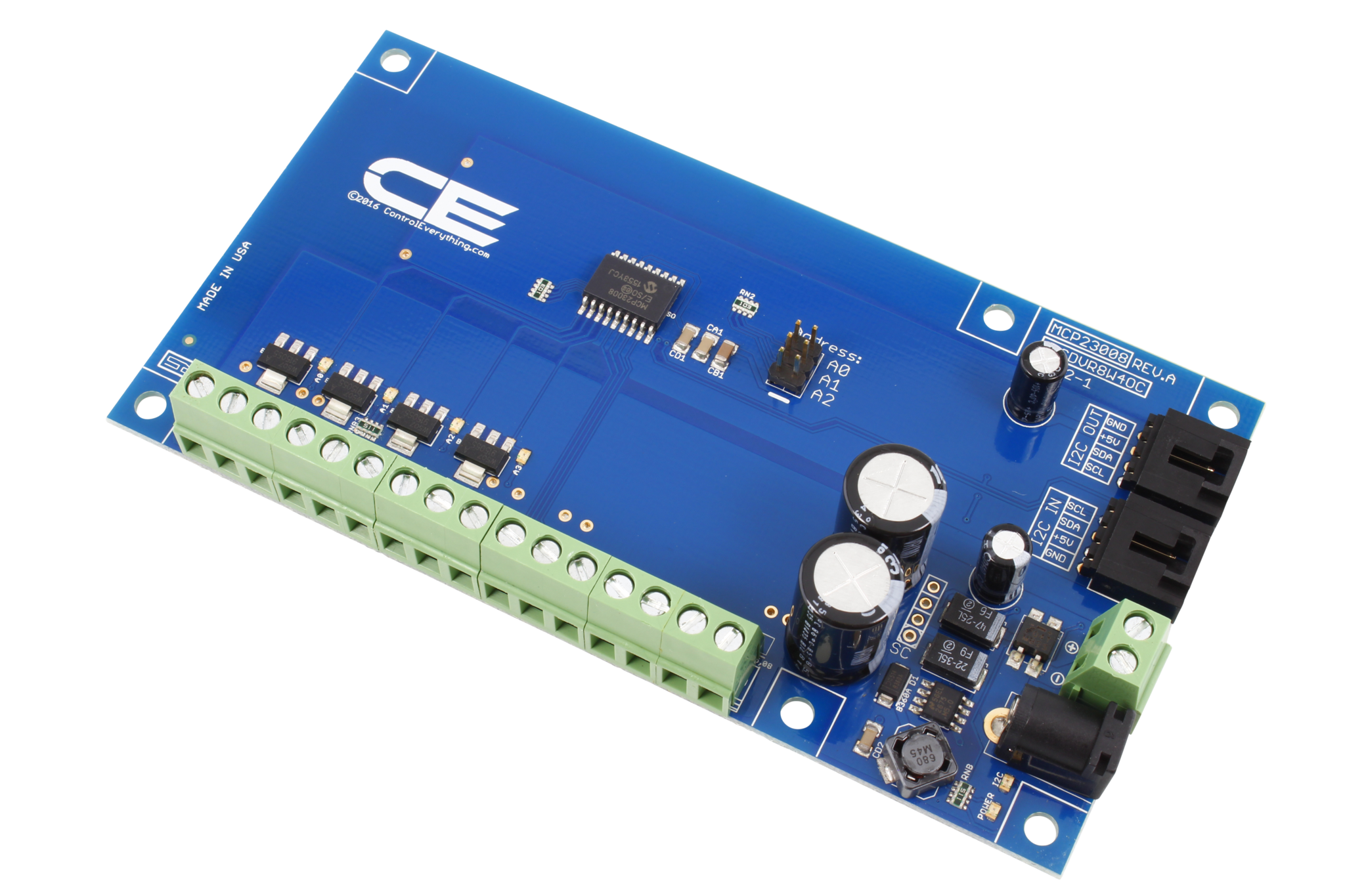

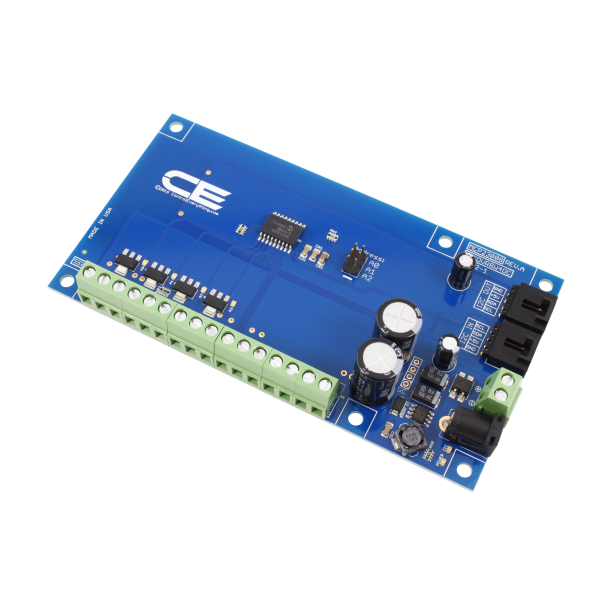

NCD PR22-1 - 녹색 단자대와 전원 커넥터가 실장된 4채널 드라이버 보드
녹색 단자대와 전원 커넥터가 실장된 4채널 드라이버 보드

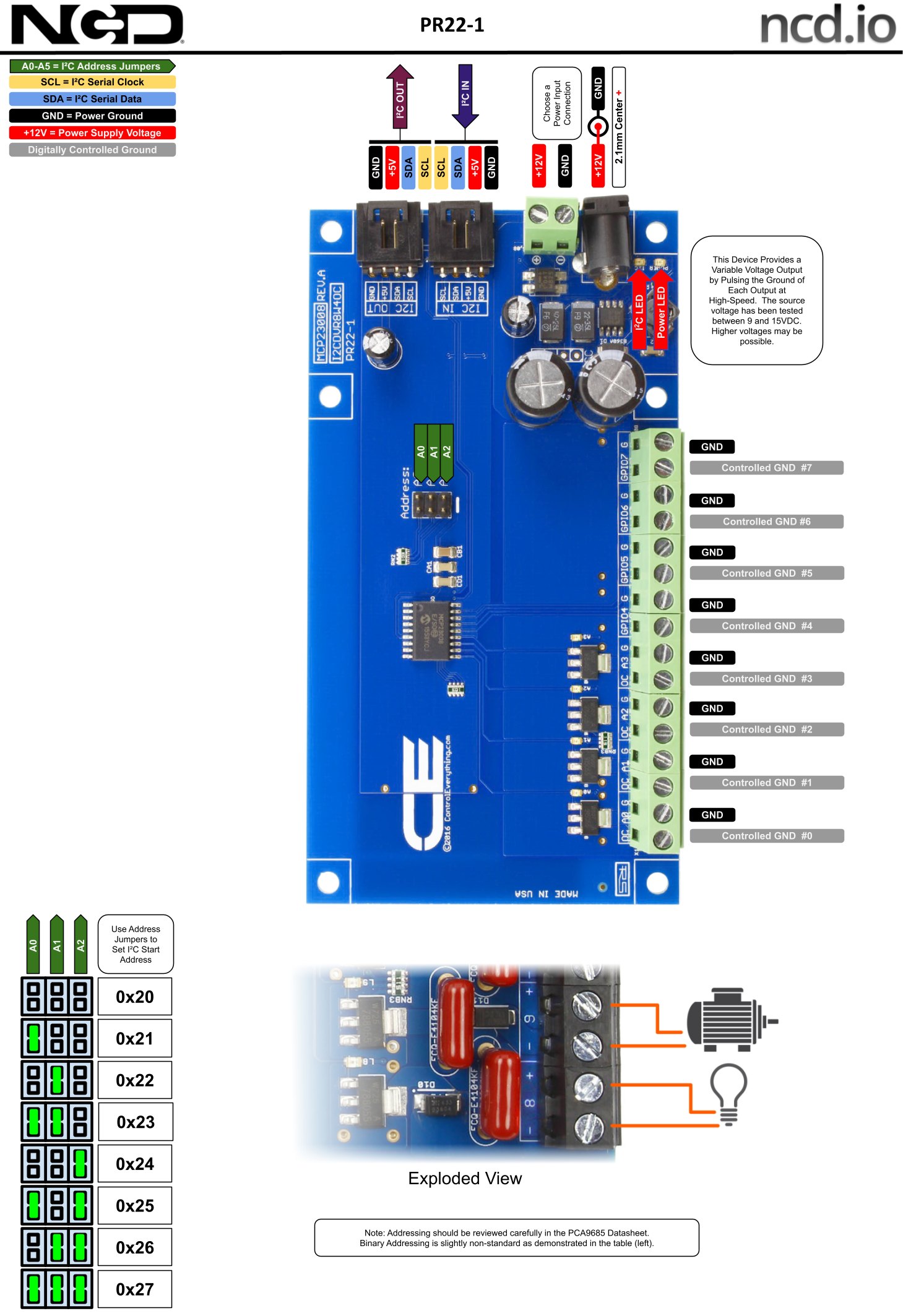

NCD PR22-1 - FET 드라이버 기판의 I2C 주소와 단자 설명도
FET 드라이버 기판의 I2C 주소와 단자 설명도

사양

PR22-1 입출력 사양

항목사양
채널 수4채널
GPIO 확장기MCP23008
출력 방식오픈 콜렉터
출력 소자BUK98150-55A N채널 FET
부하 전압 · 전류55 VDC · 5.5 A
채널당 열 방출8 W
인터페이스I2C (포트당 최대 8개)
동작 전원외부 12 VDC 전원 공급 장치 필요
연결 어댑터nodeLynk 마스터 어댑터 필요
제품 코드1623132628

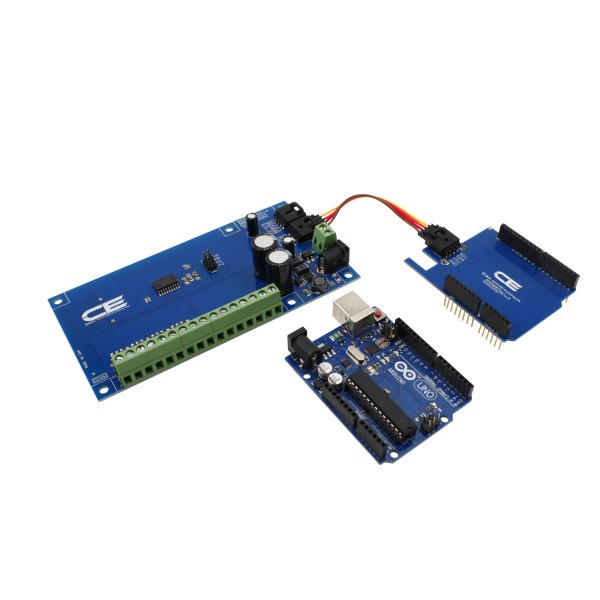

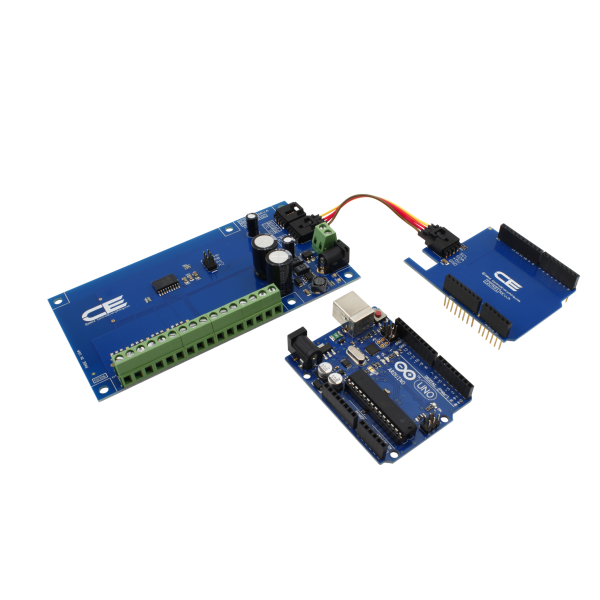

NCD PR22-1 - 드라이버 보드를 케이블로 아두이노 실드에 연결한 모습
드라이버 보드를 케이블로 아두이노 실드에 연결한 모습

활용 분야

PR22-1이 맡는⁣ 조명·직류 부하

  • 고출력 LED 조명 — 채널별로 켜고 끕니다.
  • 백열등 — 55 VDC 이내 직류 전원의 조명을 개폐합니다.
  • 솔레노이드와 직류 모터 — 접지 쪽 스위칭으로 구동합니다.

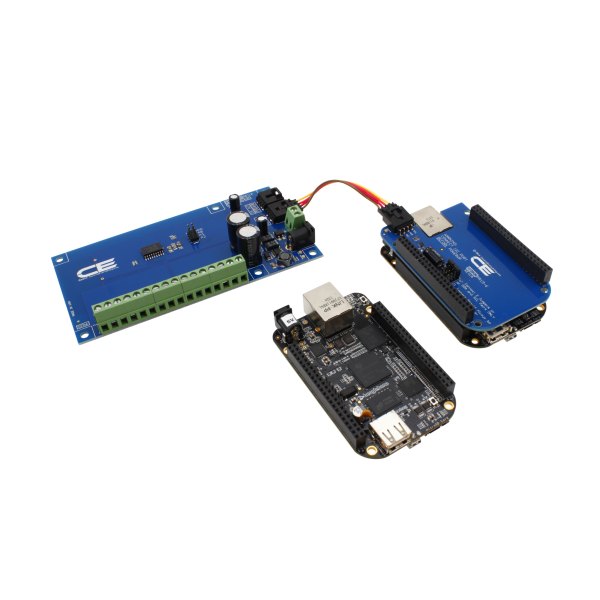

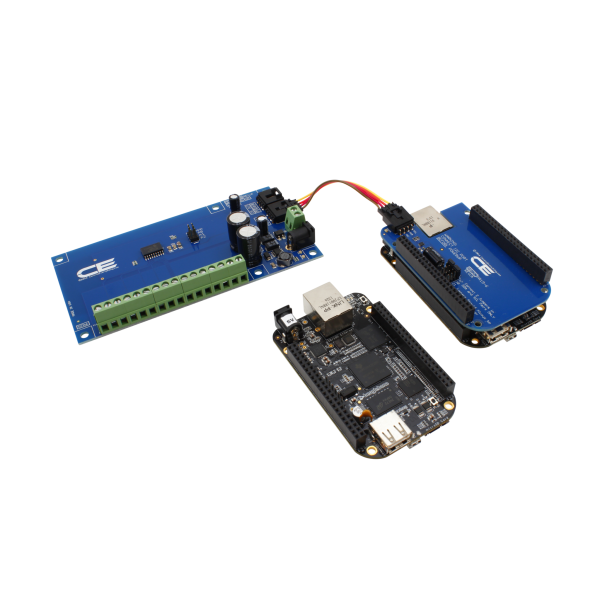

NCD PR22-1 - 드라이버 보드를 케이블로 개발 보드에 연결한 모습
드라이버 보드를 케이블로 개발 보드에 연결한 모습

제품 상세 이미지

NCD PR22-1 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR22-1과⁣ 구분하는 4채널 모델

  • PR22-4 — 12 VDC 솔레노이드·밸브형
  • PR22-1 — 같은 품번, 상품코드 1623132383으로 따로 등록된 상품
