MODEL

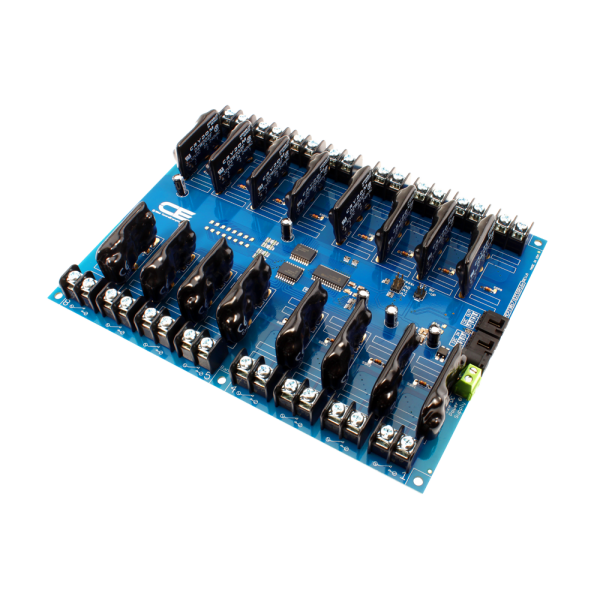

I2C 인터페이스가있는 16 채널 솔리드 스테이트 릴레이 컨트롤러
브랜드
NCD
제품문의 구매하기

히터와 모터를 함께
켜고 끄는 16채널 SSR 보드

NCD PR15-5 16채널 SSR 컨트롤러

견적 받기

NCD 국내 정식 공급 파트너

NCD PR15-5는 MCP23008 계열 I2C 제어로 SSR 16개를 개폐하는 16채널 SPST 솔리드 스테이트 릴레이 컨트롤러(I2C SSR 보드)입니다. 채널마다 부하에 맞는 SSR Type을 골라 장착하므로 교류 저항성·유도성 부하와 직류 부하를 한 보드에서 함께 제어합니다.

기계 접점이 없는 SSR의 채널별 켜짐·꺼짐 상태를 LED로 표시하며, 주소 점퍼 3개로 같은 I2C 버스에 최대 8개까지 연결할 수 있습니다. Arduino Wire 언어로 온보드 SSR을 제어하는 GitHub 예제도 있습니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 연결 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

16채널

SPST 솔리드 스테이트 릴레이

8개

주소 점퍼로 연결하는 최대 수

I2C

제어 인터페이스

Type A ~ H

SSR 부하별 선택

특징

채널마다 다른
SSR을 장착

핵심 특징현장에서 달라지는 점
16채널 SPST채널마다 SSR 하나를 켜고 끄므로 제어반의 릴레이를 보드 한 장으로 통합합니다.
채널별 SSR 타입 선택부하 종류에 맞는 SSR을 채널마다 골라 히터와 모터를 같은 보드에 함께 연결합니다.
채널별 상태 LED각 SSR의 켜짐과 꺼짐을 LED로 확인해 점검 시간을 줄입니다.
주소 점퍼 3개같은 버스에 최대 8개를 연결해 채널 수를 단계적으로 늘립니다.
I2C 출력 포트I2C 포트에 센서나 다른 컨트롤러를 추가로 연결해 제어 시스템을 확장합니다.
예제 라이브러리Arduino Wire 언어와 GitHub 예제로 개발 시간을 줄입니다.

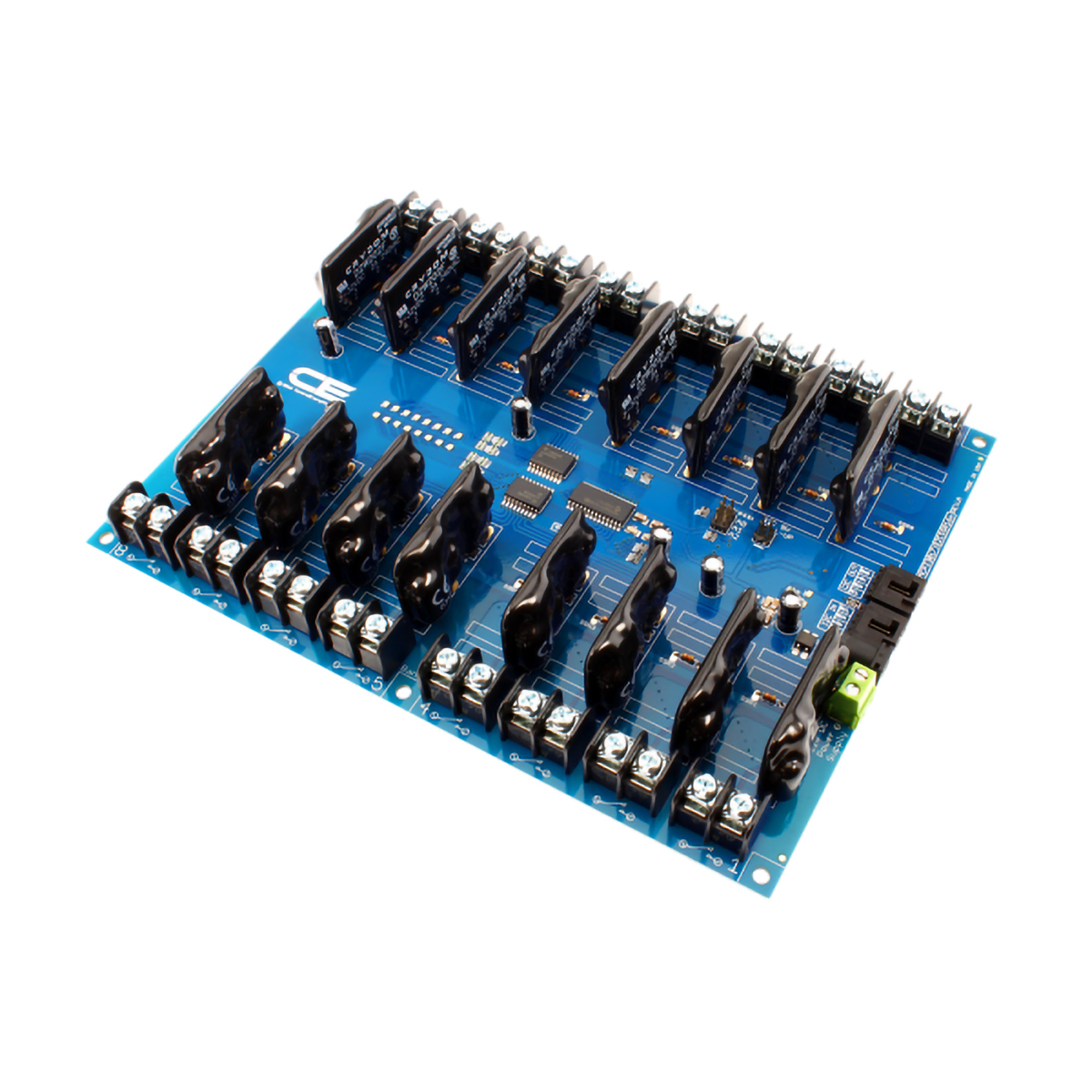

NCD I2C 인터페이스가있는 16 채널 솔리드 스테이트 릴레이 컨트롤러 - 솔리드 스테이트 릴레이 16개가 장착된 컨트롤러 보드
솔리드 스테이트 릴레이 16개가 장착된 컨트롤러 보드

SSR 선정

Type 선택과
부하 분류 기준

Type은 정격 전류와 부하 종류가 한 묶음이므로 교류 저항성(A, B, E), 교류 유도성(C, D), 직류(F, G, H)로 먼저 분류한 뒤 전류 정격을 고릅니다. 교류 타입은 직류 부하에 사용하지 않으며, 모터 같은 유도성 교류 부하는 Type C 또는 D를 선택하세요.

채널별로 다른 SSR을 장착한 구성

히터에는 Type E, 모터에는 Type D, 직류 솔레노이드에는 Type F를 채널별로 장착하는 방식입니다. 릴레이를 장착하지 않은 컨트롤러(No Relays)로 주문해 나중에 SSR 단품을 장착할 수도 있습니다.

배선과 전원

단자 배선과
구동 전원

SSR마다 나사 단자 2개가 있어 12 AWG 전선을 체결하며, 게이트는 12 VDC를 512 Ω 저항을 거쳐 구동합니다. 따라서 게이트 전압 정격이 최대 10 VDC인 SSR을 사용해야 하고, 전원은 12 VDC 나사 단자 직결이나 선택 전원 어댑터로 공급합니다.

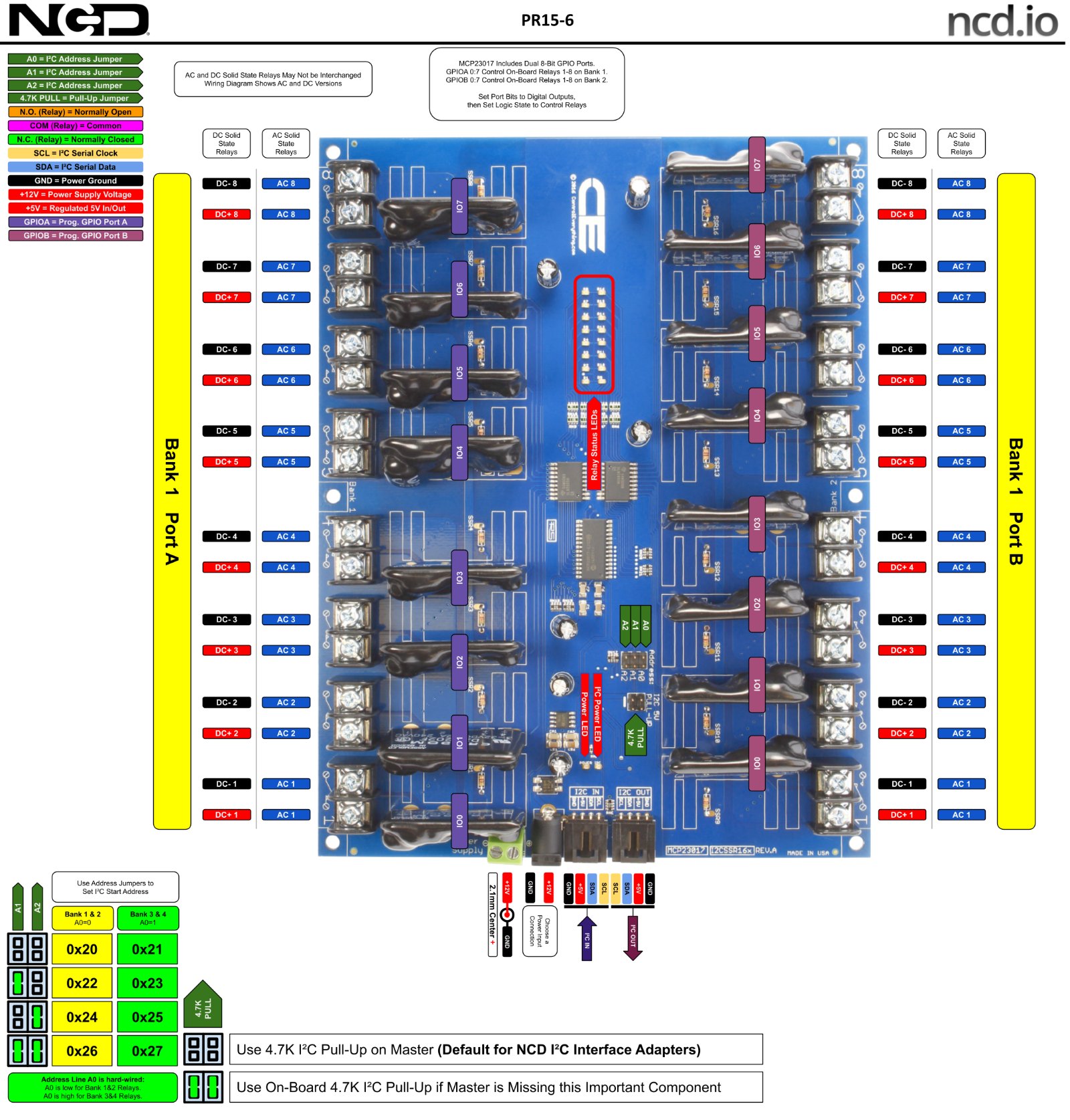

NCD I2C 인터페이스가있는 16 채널 솔리드 스테이트 릴레이 컨트롤러 - 솔리드 스테이트 릴레이 컨트롤러의 단자 설명도
솔리드 스테이트 릴레이 컨트롤러의 단자 설명도

사양

16채널 SSR 컨트롤러
PR15-5 상세 사양

항목사양
제어 방식I2C · 채널별 상태 LED
채널 구성16채널 SPST
SSR 게이트 구동12 VDC · 512 Ω 저항 경유
SSR 게이트 정격최대 10 VDC 게이트 전압 정격 SSR
배선 단자SSR당 나사 단자 2개 · 12 AWG 전선
주소 설정점퍼 3개 · 최대 8개 연결
전원12 VDC 나사 단자 또는 선택 전원 어댑터
I2C 케이블152 mm 4선 케이블 포함
호환 플랫폼Arduino · Raspberry Pi · Onion · PyCom
PC 연결USB를 통한 Windows 8 · 10 PC, ESP8266 및 USB I2C 인터페이스 모듈
SSR 옵션Type A ~ H 중 채널별 선택 · No Relays (채우지 않은 컨트롤러)
별매 SSRPRacc-22 ~ PRacc-29 단품

솔리드 스테이트 릴레이 Type 정격

SSR Type정격부하
Type A2 A교류 저항성
Type B5 A교류 저항성
Type C5 A교류 유도성
Type D25 A교류 유도성
Type E25 A교류 저항성
Type F3 A직류
Type G20 A직류
Type H10 A직류

활용 분야

여러 종류의 부하를
함께 제어하는 현장

  • 교류 저항성 부하 — 2 A, 5 A, 25 A 히터나 조명을 켜고 끕니다.
  • 교류 유도성 부하 — 5 A, 25 A 모터 같은 부하는 Type C 또는 D로 구동합니다.
  • 직류 부하 — 3 A, 10 A, 20 A 직류 부하는 Type F, H, G로 스위칭합니다.
  • 농업용 스위칭 — 농업 장비의 원격 스위칭에 사용합니다.
  • 설비 제어 패널 — 한 보드에서 SSR 여러 개를 I2C로 관리합니다.

선택 가이드

구성 방식별
권장 선택

이럴 때 (현장 조건)권장 모델선택 이유
SSR을 여러 채널에 나누어 쓸 때PR15-5에 Type을 골라 채워 구성채널별로 부하에 맞는 SSR을 장착합니다.
SSR을 나중에 바꾸거나 추가할 때Crydom SSR(PRacc-22 ~ PRacc-29) 단품필요한 Type만 따로 구입합니다.
SSR을 채우지 않고 주문할 때No Relays 옵션보드만 구입해 SSR을 직접 장착합니다.
부하 종류별로 Type을 고를 때Type A~H 표 참고교류 저항성·유도성과 직류 중 부하 종류에 따라 Type이 나뉩니다.

구성·옵션

구성품과
별매 SSR

구분내용
구성품16채널 컨트롤러 · I2C 케이블 포함
옵션Type A~H 중 채널별 SSR 선택 · No Relays (채우지 않은 컨트롤러)
별매SSR 단품 (PRacc-22 ~ PRacc-29)
품번PR15-5

제품 상세 이미지

NCD I2C 인터페이스가있는 16 채널 솔리드 스테이트 릴레이 컨트롤러 상세 이미지 1

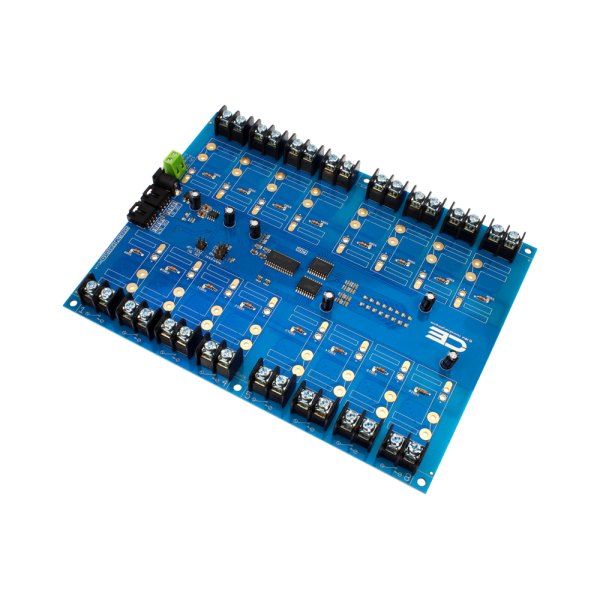

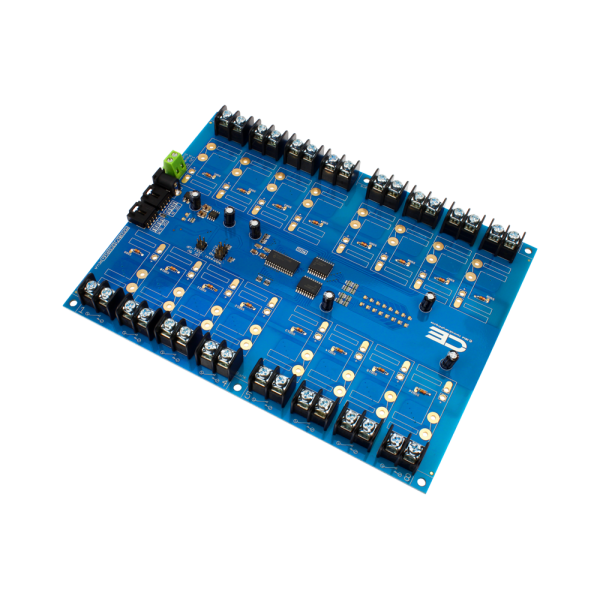

NCD I2C 인터페이스가있는 16 채널 솔리드 스테이트 릴레이 컨트롤러 - 단자대가 줄지어 배열된 16채널 릴레이 컨트롤러 기판
단자대가 줄지어 배열된 16채널 릴레이 컨트롤러 기판
