NCD PR21-2 MCP23008 IoT 인터페이스가있는 8 채널 8W 오픈 콜렉터 FET 드라이버 I2C 실드

MODEL
PR21-2
브랜드
NCD

IoT 모듈을 꽂아⁣ 55 V 부하를 원격 개폐

NCD PR21-2 8채널 오픈 콜렉터 FET 드라이버 IoT 쉴드⁣ 부하 전압 · 전류 : 55 VDC · 5.5 A⁣ 채널당 열 방출 : 8 W⁣ GPIO 확장기 : MCP23008

견적 받기

NCD 한국 독점 공급 파트너

NCD PR21-2는 통신 모듈을 쉴드 소켓에 꽂아 쓰는 8채널 오픈 콜렉터 FET 드라이버 IoT 쉴드(8-Channel Open Collector FET Driver IoT Shield)입니다. 출력은 채널당 5.5 A, 최대 55 VDC까지 받으며, 호스트 쪽은 Particle Photon, Electron, Bluz 모듈이 맡습니다. (주)테솔이 국내에 공식 공급합니다.

드라이버와 통신부가 한 보드에 결합되므로 원격지 설비에 설치할 때 공간을 적게 차지합니다. 채널마다 BUK98150-55A FET가 독립되어 있어 한 채널의 과부하가 다른 채널로 번지지 않습니다.

IoT 쉴드

접속 방식

55 VDC

최대 부하 전압

5.5 A

채널당 전류

8채널

MCP23008 제어

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

8채널

채널별 독립 개폐

55 VDC

오픈 콜렉터형 최대 전압

12 VDC

솔레노이드형 부하 전압

8 W

채널당 열 방출 기준

쉴드 구성

PR21-2 소켓에⁣ 꽂는 통신 모듈

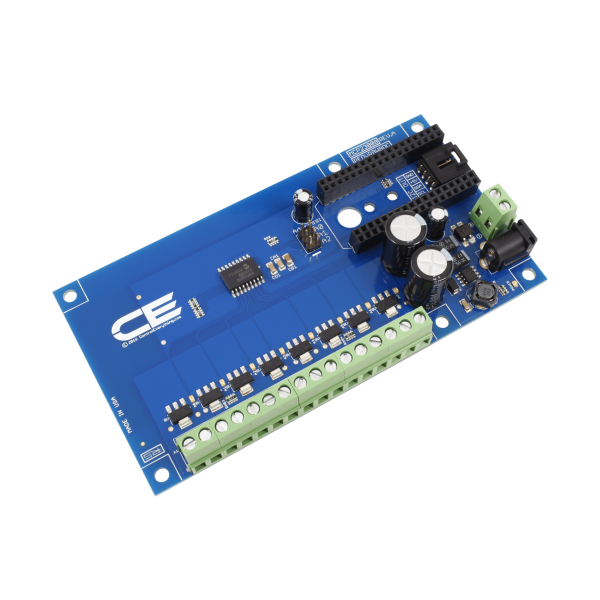

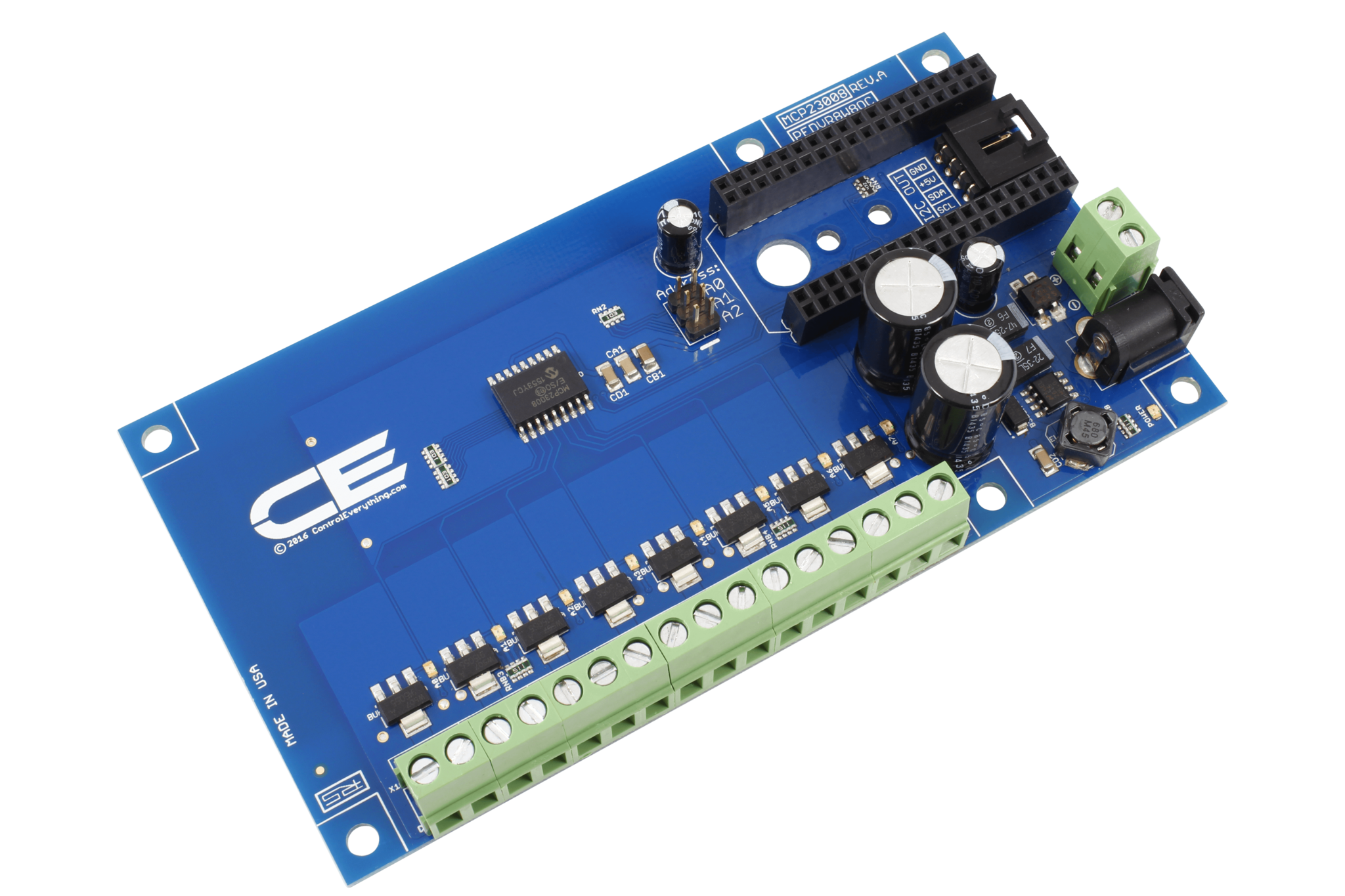

NCD PR21-2 MCP23008 IoT 인터페이스가있는 8 채널 8W 오픈 콜렉터 FET 드라이버 I2C 실드 제품 사진

Photon·Electron·Bluz 장착

쉴드 소켓에 Particle Photon 같은 모듈을 꽂으면 네트워크 연결과 부하 개폐가 한 보드에서 이뤄집니다. 소형 DC 모터나 기계식 릴레이 같은 가벼운 유도 부하도 구동합니다.

구분내용
호환 모듈Particle Photon · Electron · Bluz
I2C 확장같은 I2C 버스에 센서나 컨트롤러를 추가
포함 구성I2C 확장 케이블

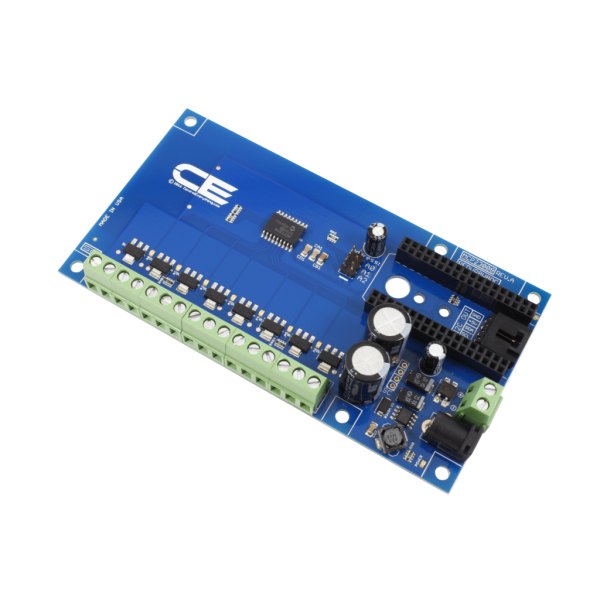

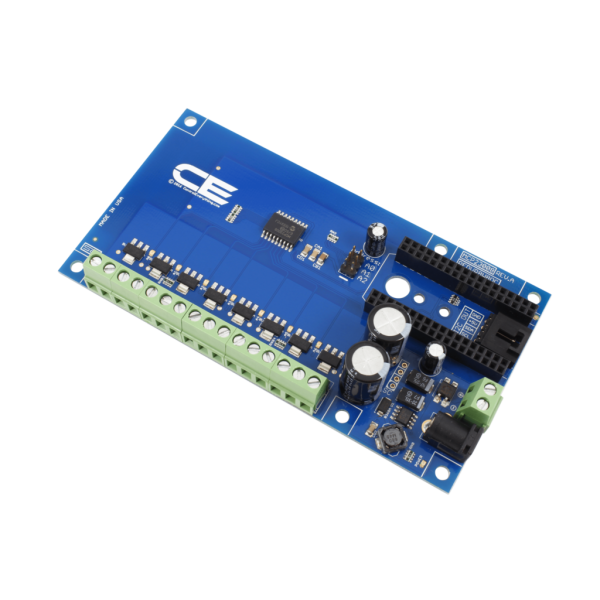

NCD PR21-2 - 모듈 소켓과 녹색 단자대가 있는 8채널 드라이버 보드
모듈 소켓과 녹색 단자대가 있는 8채널 드라이버 보드

사양

PR21-2 출력과⁣ 제어 사양

항목사양
출력 구분오픈 콜렉터
부하 전압 · 전류55 VDC · 5.5 A
채널당 열 방출8 W
GPIO 확장기MCP23008
출력 소자채널당 BUK98150-55A N채널 FET 1개
인터페이스IoT 인터페이스 (쉴드)
I2C 확장포트당 최대 8개
제품 코드1623131587

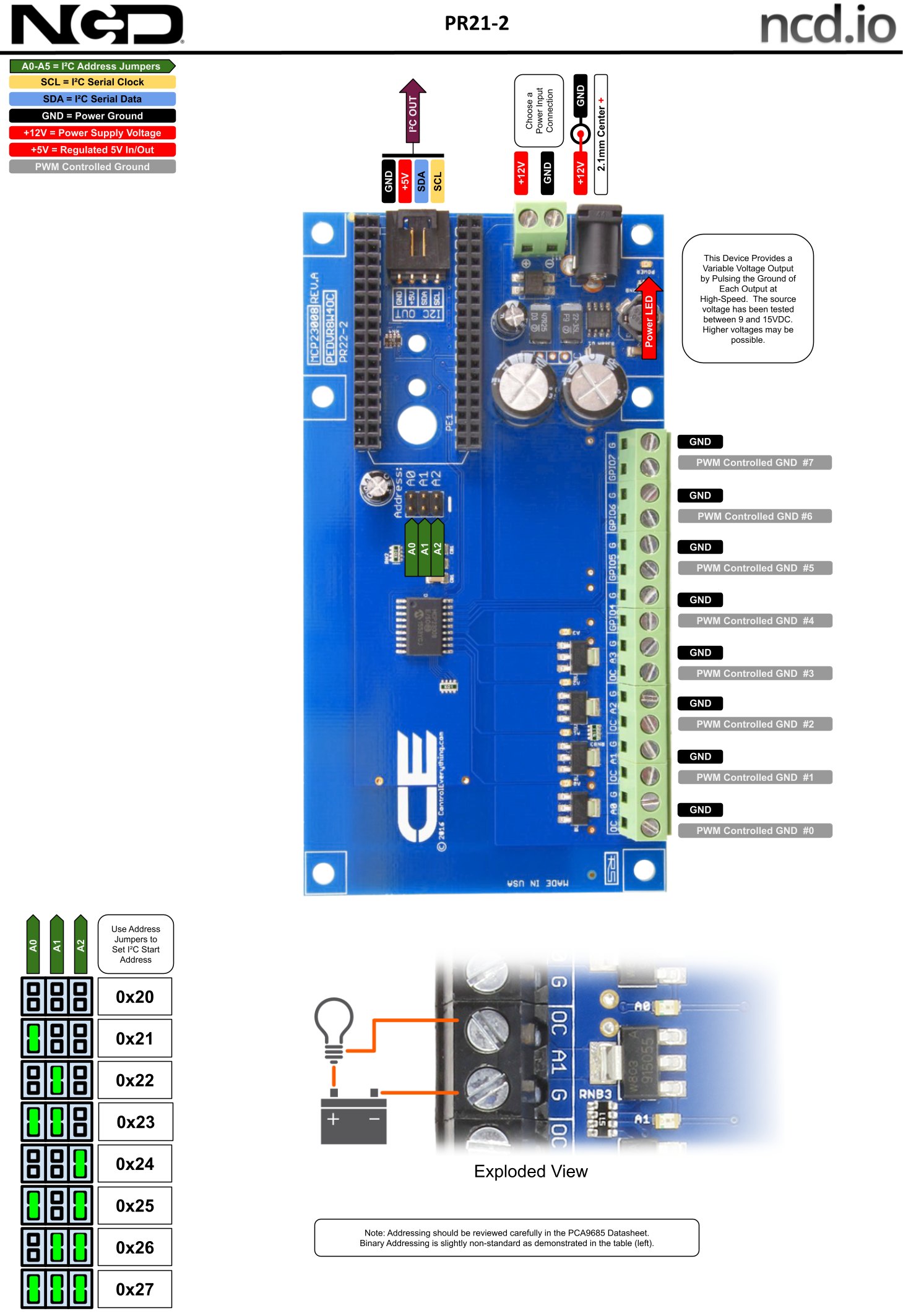

NCD PR21-2 - FET 드라이버 기판의 단자와 연결 구성도
FET 드라이버 기판의 단자와 연결 구성도

활용 분야

원격지 직류 부하의⁣ 네트워크 제어

  • 원격 개폐 — 현장에 가지 않고 IoT 모듈로 부하를 켜고 끕니다.
  • 밸브와 조명 — 솔레노이드 밸브나 직류 조명을 채널별로 제어합니다.
  • 소형 모터 — 가벼운 유도 부하를 네트워크 명령으로 구동합니다.

제품 상세 이미지

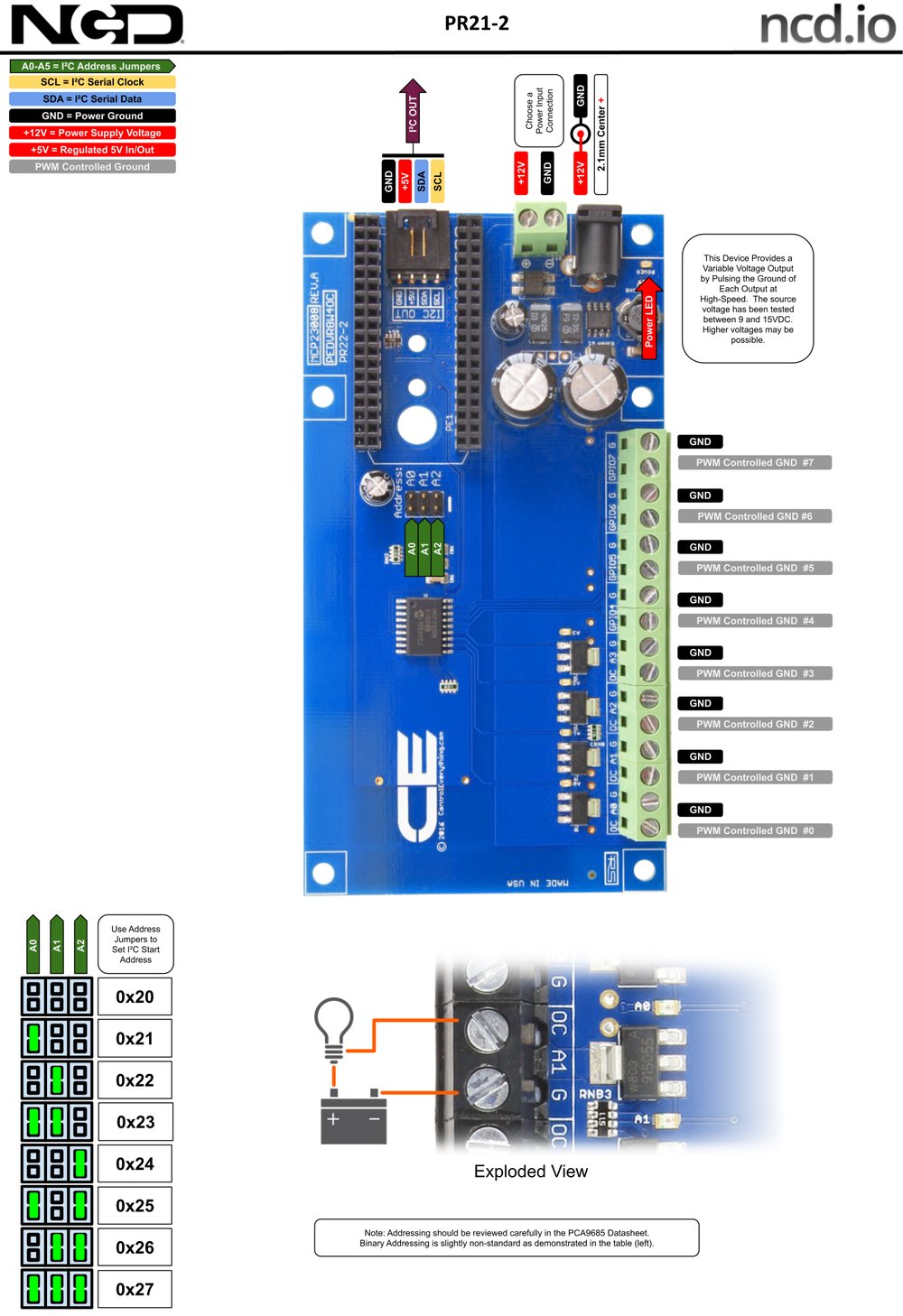

NCD PR21-2 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

Key Fob (NCD 스토어)

참고 사이트

같은 계열

PR21-2와⁣ 같은 계열 모델

  • PR21-1 — 오픈 콜렉터 55 VDC 출력, I2C 직결
  • PR21-4 — 12 VDC 솔레노이드 출력, I2C 직결
  • PR21-5 — 12 VDC 솔레노이드 출력에 IoT 인터페이스를 갖춘 구성
