NCD MCP23017 I2C 인터페이스가있는 16 채널 GPIO 디지털 입력 출력

MODEL
MCP23017 I2C 인터페이스가있는 16 채널 GPIO 디지털 입력 출력
브랜드
NCD

MCP23017 16채널⁣ 나사 단자 GPIO

NCD PR2-9 MCP23017 16채널 GPIO 디지털 입출력 I2C 모듈⁣ 품번 : PR2-9⁣ 칩 : MCP23017 (Microchip)⁣ 채널 수 : 16채널 (16비트 GPIO)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2-9는 Microchip MCP23017 칩 기반의 16채널 디지털 입출력을 갖춘 I2C GPIO 모듈(I2C GPIO Module)입니다. 16비트 GPIO를 핀마다 따로 제어하므로 마이크로컨트롤러의 GPIO를 늘리는 데 사용합니다.

각 입출력의 켜짐과 꺼짐, 입력 상태는 I2C로 제어하며 같은 I2C 포트에 이 모듈을 최대 8개까지 올립니다. 신호는 나사 단자로 배선합니다. (주)테솔이 국내에 공식 공급합니다.

16채널

MCP23017 GPIO

0-5VDC

입출력 허용 범위

최대 8개

I2C 포트당 모듈 수

나사 단자

GPIO 배선

제품 자료

연결 도면과⁣ 샘플 코드

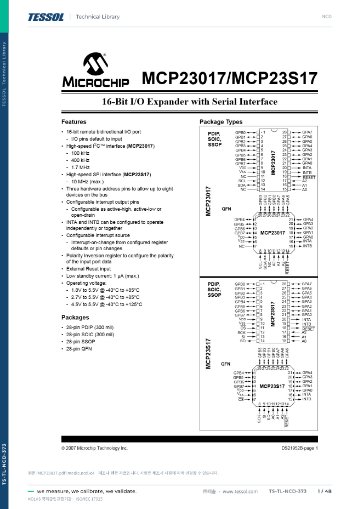

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

24채널

PR2B-2 입출력 수

16채널

PR2-9 입출력 수

8채널

PR1-39 · PR2-8 입출력 수

점퍼 3개

칩당 주소 설정

배선과 전원

PR2-9의 전원 선택과⁣ 5V 입출력 한계

입출력 허용 범위는 0에서 5VDC입니다. TTL/CMOS 전압 레벨에서만 동작하므로 모든 입력은 5VDC를 넘기지 않아야 합니다.

전원은 I2C 버스 또는 외부 전원 중에서 점퍼로 고릅니다. 주문 때 플러그형 커넥터(Pluggable Connectors)를 추가할지 선택합니다.

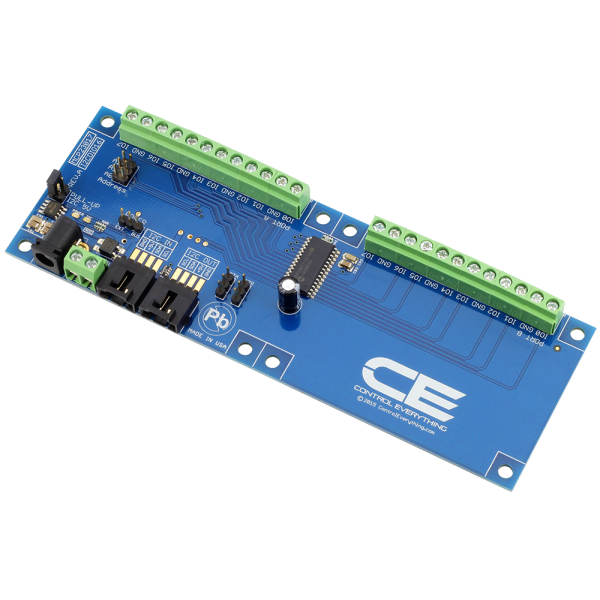

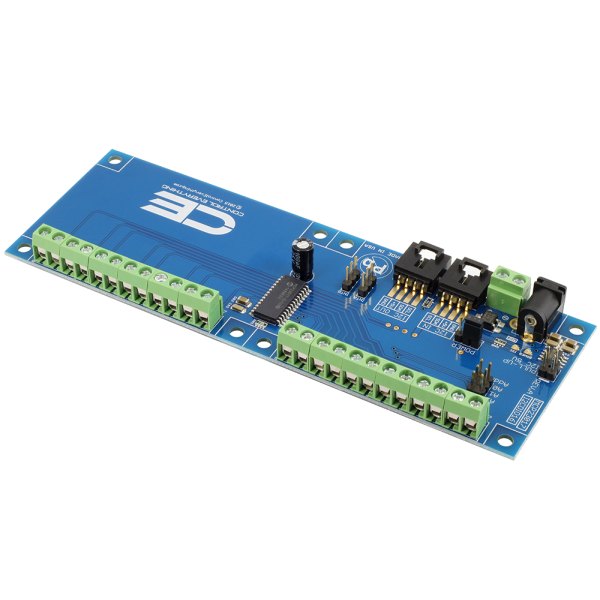

NCD MCP23017 I2C 인터페이스가있는 16 채널 GPIO 디지털 입력 출력 - 양쪽에 녹색 단자대가 달린 16채널 입출력 보드
양쪽에 녹색 단자대가 달린 16채널 입출력 보드

사양

PR2-9 MCP23017 규격표

항목사양
품번PR2-9
칩MCP23017 (Microchip)
채널 수16채널 (16비트 GPIO)
입출력 제어I2C로 핀별 켜짐·꺼짐 및 입력 상태 제어
입출력 레벨TTL/CMOS, 0-5VDC 허용
I2C 포트당 모듈 수최대 8개
전원I2C 버스 또는 외부 전원, 점퍼로 선택
GPIO 연결나사 단자
커넥터 옵션플러그형 커넥터 추가 또는 미추가 (주문 때 선택)

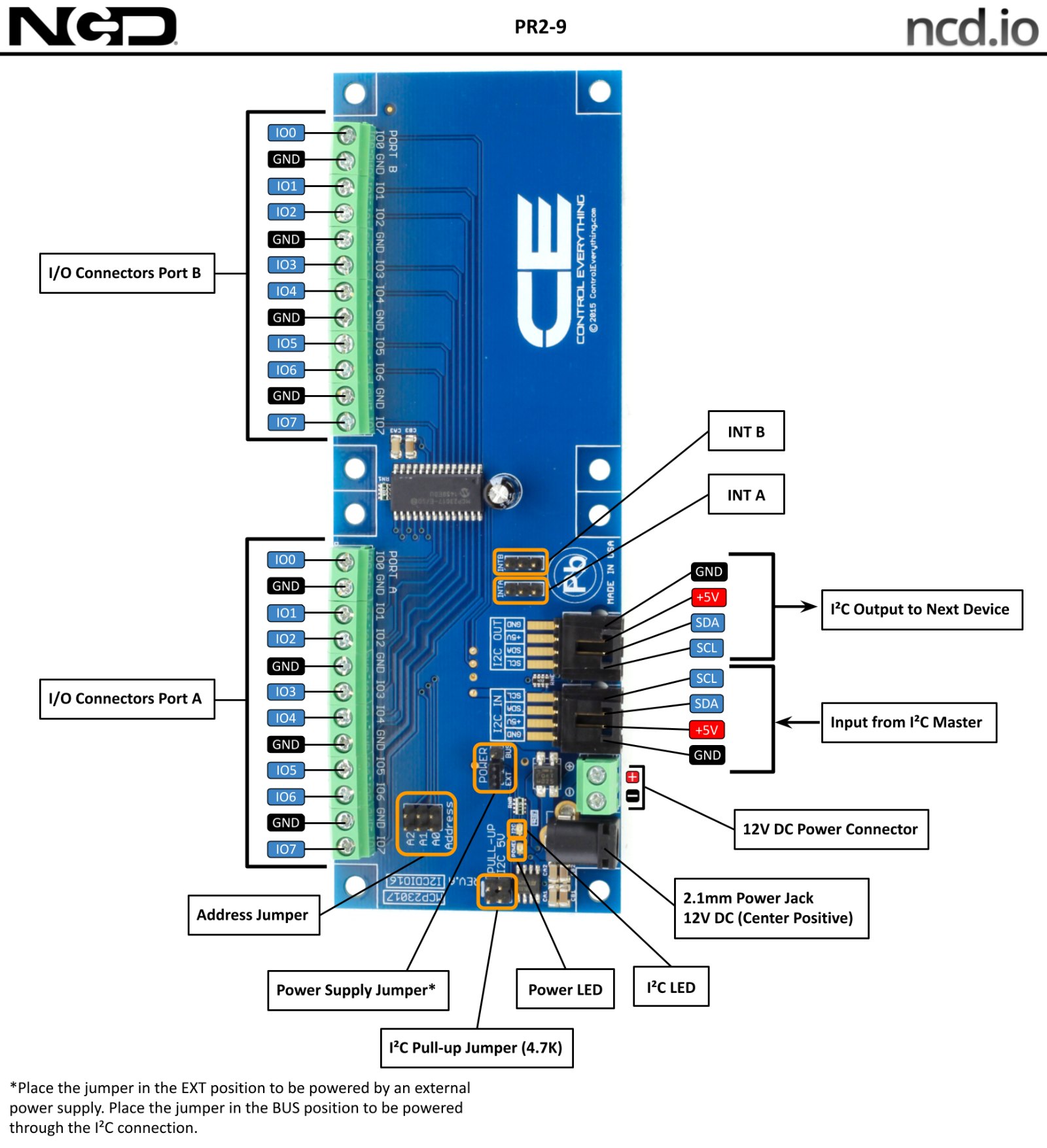

NCD MCP23017 I2C 인터페이스가있는 16 채널 GPIO 디지털 입력 출력 - GPIO 확장 기판의 입출력 포트와 점퍼 위치 설명도
GPIO 확장 기판의 입출력 포트와 점퍼 위치 설명도

활용 분야

16채널이 필요한⁣ 입출력 확장

  • 스위치나 센서의 디지털 신호를 16채널까지 입력으로 받습니다.
  • LED나 릴레이 제어 신호를 출력으로 내고, 큰 부하는 FET 드라이버(PR21 · PR20 · PR22 시리즈)나 릴레이를 거쳐 구동합니다.
  • 핀이 부족한 Arduino나 Raspberry Pi에 I2C 한 포트로 GPIO를 더합니다.

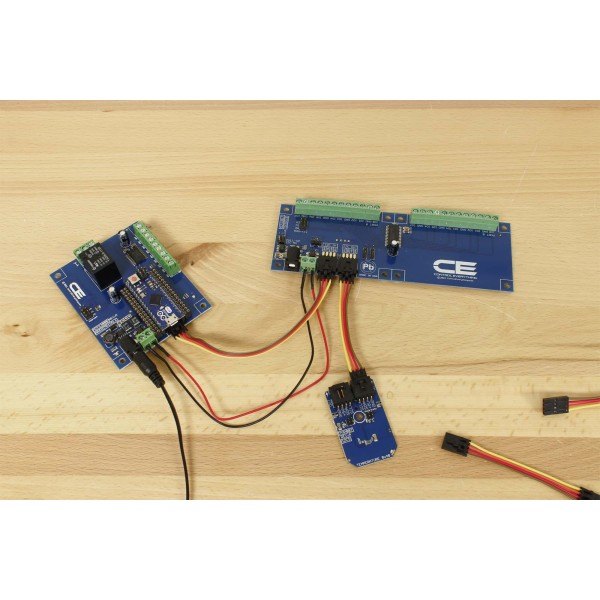

NCD MCP23017 I2C 인터페이스가있는 16 채널 GPIO 디지털 입력 출력 - 입출력 보드 두 장에 센서 모듈을 케이블로 연결한 모습
입출력 보드 두 장에 센서 모듈을 케이블로 연결한 모습

제품 상세 이미지

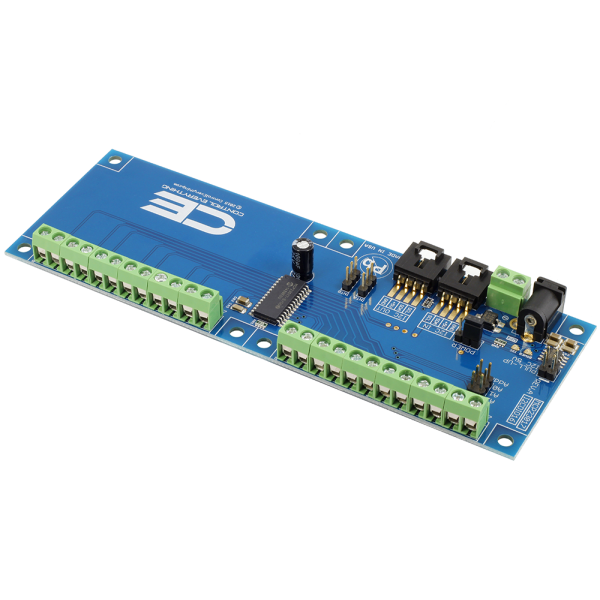

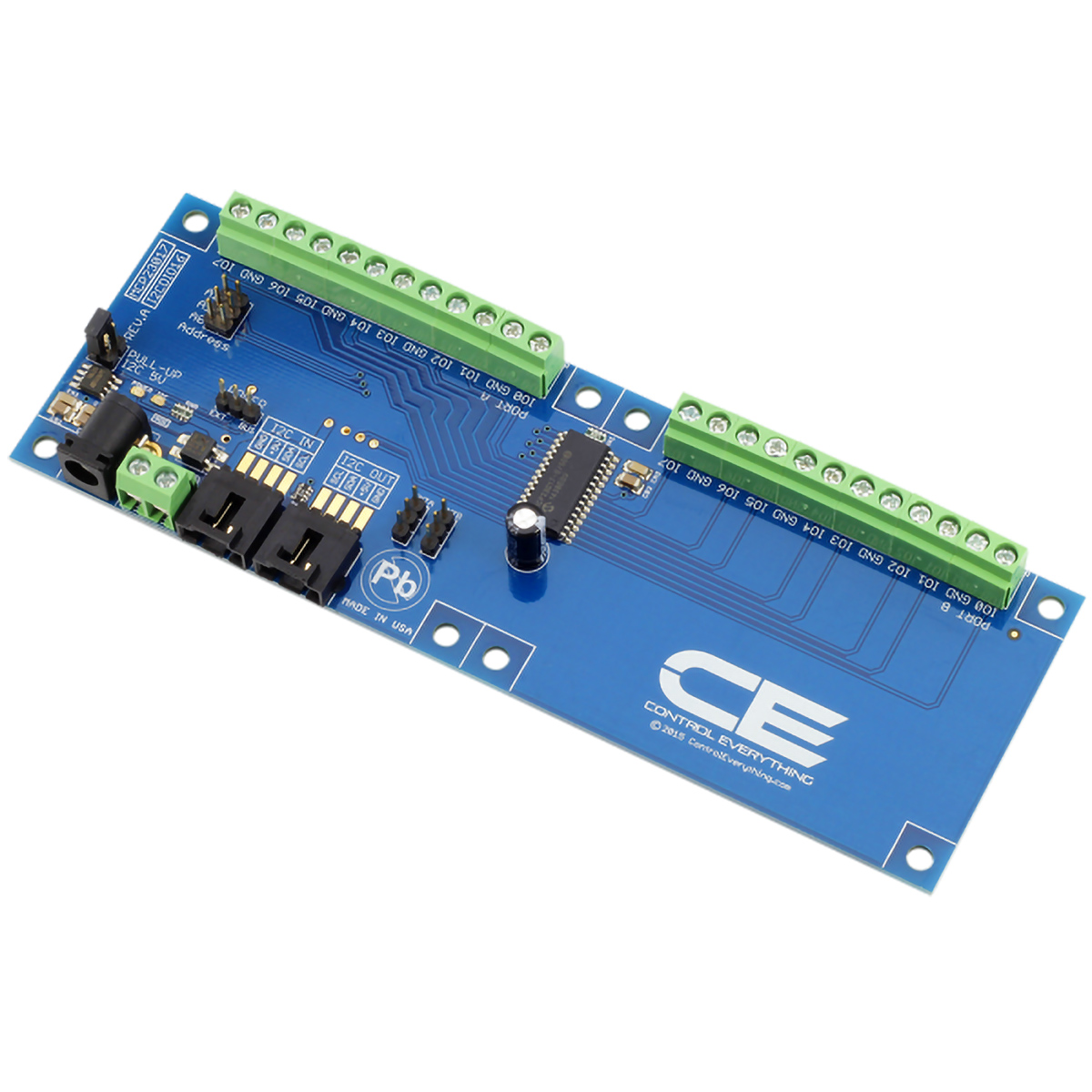

NCD MCP23017 I2C 인터페이스가있는 16 채널 GPIO 디지털 입력 출력 상세 이미지 1
NCD MCP23017 I2C 인터페이스가있는 16 채널 GPIO 디지털 입력 출력 - 단자대와 전원 잭, 커넥터가 실장된 입출력 보드
단자대와 전원 잭, 커넥터가 실장된 입출력 보드

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2-9와⁣ 같은 계열 모델

  • PR1-39 — MCP23008 8채널을 4핀 플러그가 달린 소형 기판에 담은 미니 모듈
  • PR2-8 — 같은 8채널이지만 표준 4핀 커넥터와 I2C 케이블을 갖춘 I2CDIO8 보드
  • PR2B-2 — MCP23008과 MCP23017을 함께 실어 8비트 포트 3개를 갖춘 24채널 보드
