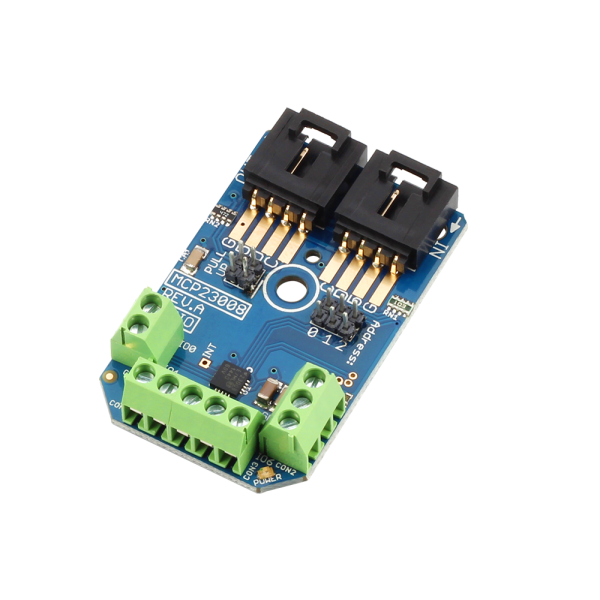

NCD PR1-39 MCP23008 8 채널 프로그래밍 가능 디지털 입력 출력 I2C 미니 모듈

NCD PR1-39 MCP23008 8 채널 프로그래밍 가능 디지털 입력 출력 I2C 미니 모듈

MODEL
PR1-39
브랜드
NCD
제품문의 구매하기

호스트 핀이 모자랄 때
I2C로 입출력을 늘리는 보드

NCD MCP23008 · MCP23017 디지털 IO 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD MCP23008 · MCP23017 디지털 IO 모듈은 8채널 PR1-39와 PR2-8, 16채널 PR2-9, 24채널 PR2B-2로 구성된 I2C 디지털 입출력 확장 보드입니다. 호스트 컨트롤러의 핀이 부족할 때 I2C 포트 하나로 입출력을 늘립니다.

칩당 점퍼 3개로 주소를 정해 I2C 포트 하나에 칩을 최대 8개까지 연결하고, 입출력은 TTL/CMOS 레벨의 0-5VDC 허용 오차로 동작합니다. 입력은 5VDC를 넘기지 않아야 합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

24채널

PR2B-2 입출력 수

16채널

PR2-9 입출력 수

8채널

PR1-39 · PR2-8 입출력 수

점퍼 3개

칩당 주소 설정

특징

IO 확장 기능과
제어 방식

핵심 특징현장에서 달라지는 점
I2C 명령 제어입출력을 I2C 명령으로 켜고 끄고 읽으므로 호스트의 핀을 소모하지 않고 신호를 늘립니다.
포트당 8개 칩I2C 포트 하나에 칩을 최대 8개까지 연결해 채널을 단계적으로 확장합니다.
점퍼 주소 설정칩마다 점퍼 3개로 주소를 정해 같은 버스에서 충돌 없이 구분합니다.
TTL/CMOS 레벨입출력이 TTL/CMOS 레벨로 동작해 일반 로직 신호와 바로 맞습니다.
전원 선택I2C 버스 전원과 외부 전원 중 하나를 점퍼로 선택해 부하 조건에 대응합니다.
나사 단자 연결프로그래밍 가능한 GPIO를 나사 단자로 배선하므로 현장 신호선을 체결하기 쉽습니다.

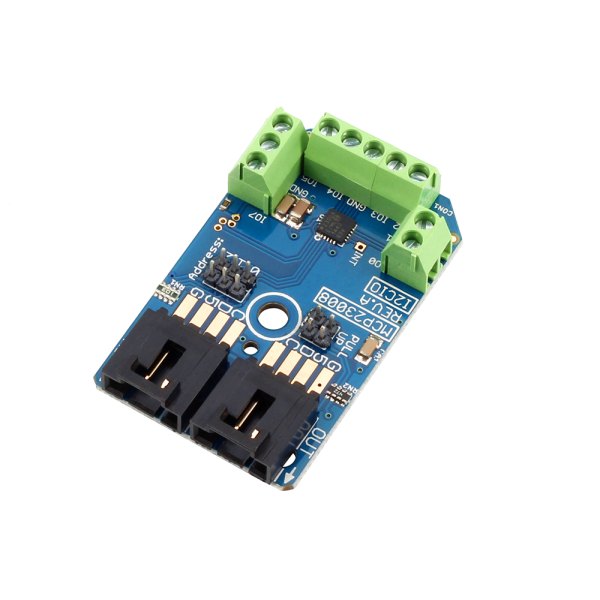

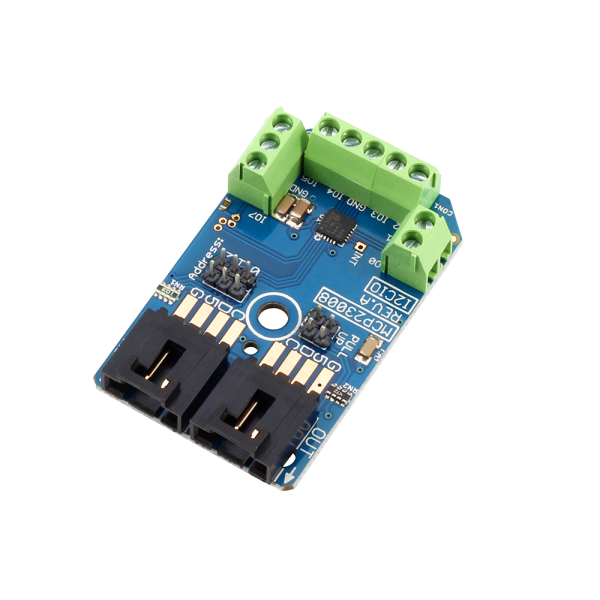

NCD PR1-39 - 녹색 단자대와 커넥터 두 개가 실장된 8채널 입출력 기판
녹색 단자대와 커넥터 두 개가 실장된 8채널 입출력 기판

채널 선택

채널 수와
주소 구성 방법

MCP23008은 8비트 양방향 I/O 포트이고 MCP23017은 16채널을 담당합니다. PR2B-2는 두 칩을 한 보드에 담은 24채널 구성이며, 8비트 포트 3개를 갖추되 I2C 장치로는 2개로 계산합니다.

주소는 칩당 점퍼 3개로 정하므로 한 포트에 연결한 칩끼리 점퍼 조합이 겹치지 않게 설정합니다. 입출력 방향은 시스템 마스터가 핀마다 입력과 출력으로 지정합니다.

채널 수별 IO 모듈 비교

8채널 미니 모듈부터 24채널 나사 단자 보드까지 크기가 다릅니다. 신호선이 많으면 나사 단자 모델이 배선에 유리합니다.

전원·부하

전원 선택과
부하 연결 주의

입출력 레벨은 TTL/CMOS이며 모든 입력은 5VDC를 넘기지 않아야 합니다. 이 보드는 릴레이나 큰 부하를 직접 구동하지 않으므로, 이런 부하는 FET 드라이버(PR21 · PR20 · PR22 시리즈)나 릴레이를 거쳐 구동합니다.

I2C 버스 전원 구성과 외부 전원 구성은 점퍼로 전환합니다. 자체 I2C 포트에 연결할 때는 온보드 4.7K 점퍼로 풀업 저항 사용 여부를 정합니다.

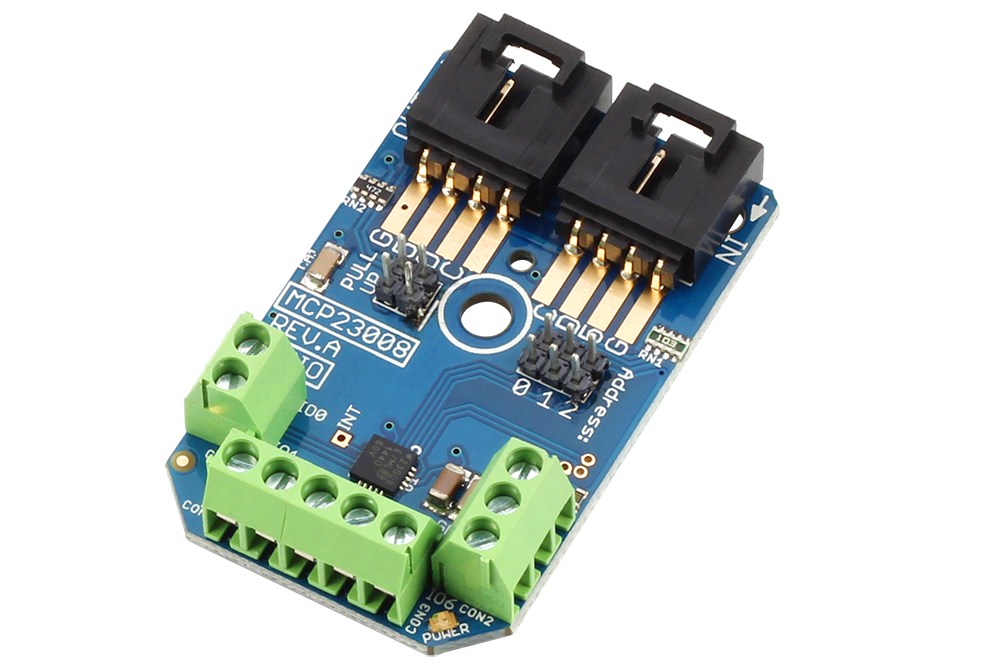

전원 점퍼와 풀업 점퍼가 보이는 기판

전원 선택 점퍼와 풀업 점퍼가 기판 한쪽에 모여 있어 설치 전 설정을 확인합니다.

사양

4개 모델 비교와
공통 사양

항목PR1-39PR2-8PR2-9PR2B-2
품번1623131142162313130616231283841623908315
칩MCP23008MCP23008MCP23017MCP23008 + MCP23017
채널 수8채널8채널16채널24채널 (8비트 포트 3개)
I2C 포트당 칩 수8개8개최대 8개최대 8개
구성I2C 미니 모듈I2CDIO8나사 단자I2C 장치 2개로 계산

시리즈 공통 사양

항목사양
입출력 레벨TTL/CMOS, 0-5VDC 허용 오차
입력 최대 전압5VDC 이하
주소 설정칩당 점퍼 3개 (PR2-8 포함)
시작 주소PR1-39 0x32
칩 연결 수I2C 포트당 최대 8개
전원I2C 버스 또는 외부 전원 (점퍼 선택)
풀업 저항온보드 4.7K 점퍼 선택 (자체 I2C 포트 연결 시)
I2C 연결PR1-39 4핀 플러그 · 데이지 체인, PR2-8 표준 4핀 I2C 입출력 커넥터
GPIO 연결PR2B-2 · PR2-9 나사 단자
PR2-8 포트8비트 양방향 I/O 포트 · 입력, 출력, 극성 선택 레지스터
I2C 속도PR2-8 고속 I2C 인터페이스
케이블PR2-8 6인치(152mm) 4선 I2C 케이블 포함
대기 전류낮은 대기 전류 설계

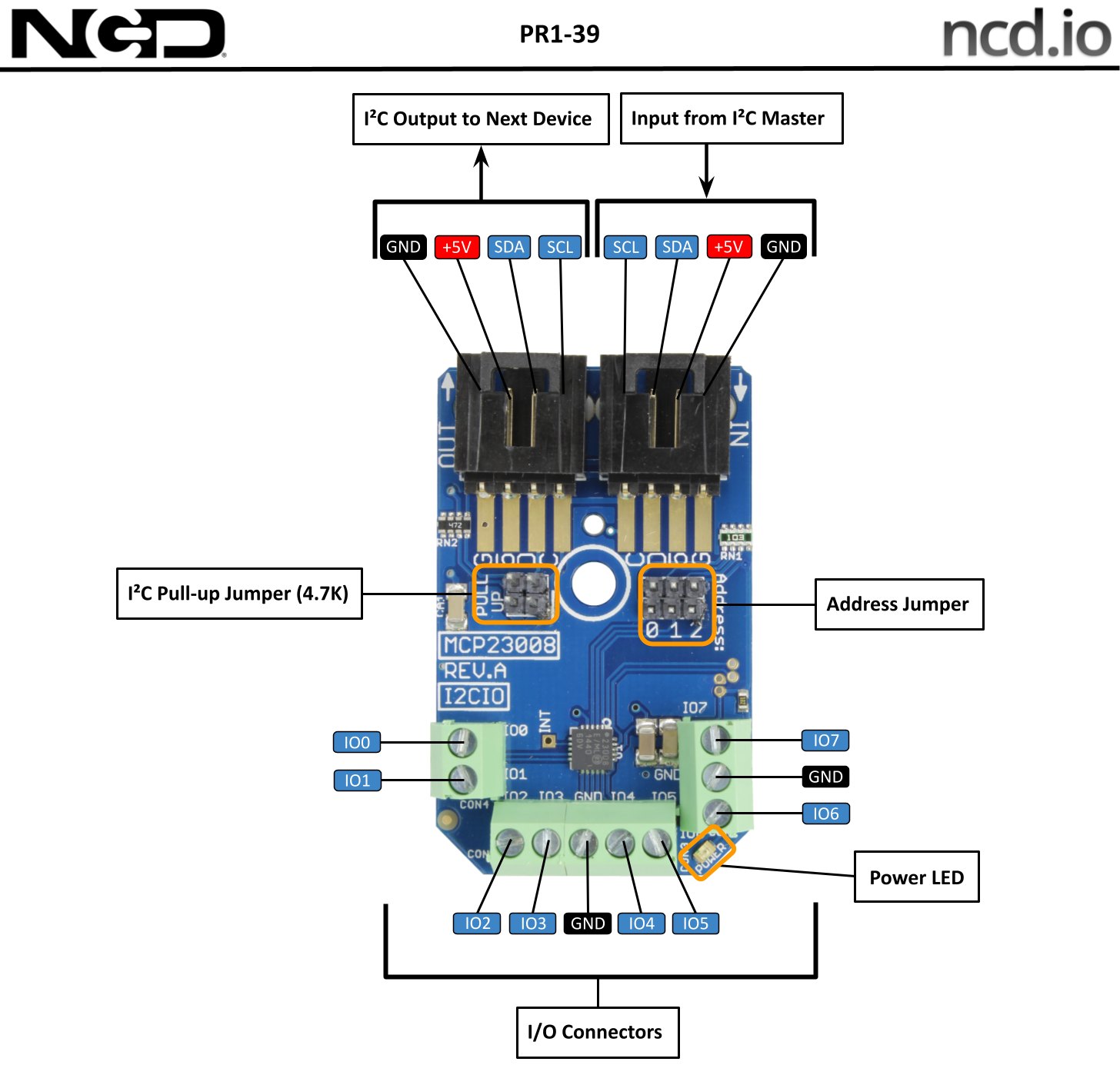

NCD PR1-39 - 디지털 입출력 미니 모듈의 연결부와 점퍼 위치 설명도
디지털 입출력 미니 모듈의 연결부와 점퍼 위치 설명도

활용 분야

입출력이 많이 필요한
현장

  • 입력 확장 — 스위치나 센서의 디지털 신호를 더 많이 받습니다.
  • 출력 확장 — LED나 릴레이 제어 신호를 늘리고, 큰 부하는 FET 드라이버와 병용합니다.
  • 핀 부족 보드 — 라즈베리 파이나 Arduino 같은 보드의 핀을 늘립니다.
  • 장비 신호 모니터링 — 여러 상태 신호를 한 버스로 모아 읽습니다.

선택 가이드

필요 채널 수별
권장 모델

이럴 때 (필요 채널)권장 모델선택 이유
8채널이면 충분할 때PR1-39 · PR2-8MCP23008 8채널이며 PR1-39는 미니 모듈, PR2-8은 I2CDIO8입니다.
16채널이 필요할 때PR2-9MCP23017 16채널 나사 단자 보드입니다.
24채널을 한 보드로 쓸 때PR2B-28비트 포트 3개를 한 보드에 담았고 I2C 장치 2개로 계산합니다.
릴레이나 큰 부하를 직접 구동할 때FET 드라이버PR21 · PR20 · PR22 시리즈를 함께 검토합니다.

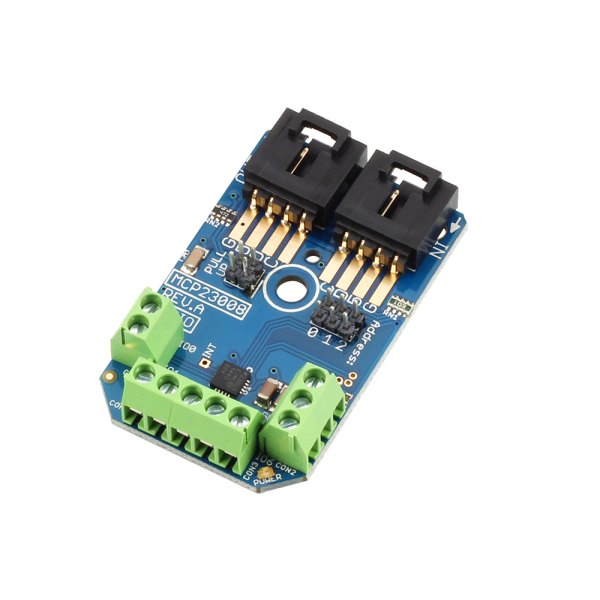

NCD PR1-39 - 녹색 단자대와 커넥터가 실장된 8채널 입출력 기판 상단면
녹색 단자대와 커넥터가 실장된 8채널 입출력 기판 상단면

구성·옵션

모델별 구성과
비고

품번구성비고
PR1-398채널 I2C 미니 모듈시작 주소 0x32
PR2-88채널 I2CDIO8주소 점퍼 3개
PR2-916채널 · 나사 단자포트당 최대 8개
PR2B-224채널 (8비트 포트 3개)I2C 장치 2개로 계산
